10-1-4 阀

接着加湿器的内容,根据图10-1系统架构图所示,空气供给子系统结构实际上无法对空气湿度进行精确调节,因为阴极入口湿度依赖于阴极出口气体含水量的被动调节;

另一方面,在燃料电池系统启动过程中,电堆因电化学反应生成水较少,且空压机出口气体流量较大处于膜干状态,若过于调小空气流量,则离心式空压机易发生喘振现象。

因此有研究方案提出可进行空气供给子系统双旁通回路设计,具体结构如图10-4 所示。

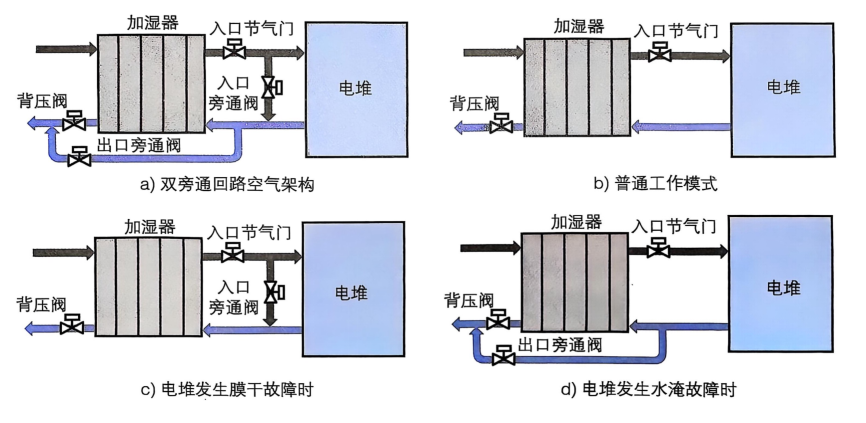

10-4空气供给子系统双旁通回路

在电堆入口处,布置入口旁通阀,其开启时部分干空气不经过电堆;在电堆出口处也布置出口旁通阀,出口旁通阀开启时,部分湿润空气不经过加湿器。没有检测出故障时,采用普通工作模式进行工作;系统检测出膜干故障时,出口旁通阀关闭,入口旁通阀开度在不保证缺气的前提下适当调节,部分气体不经过电堆,避免了过大的进气流速带走过多的水分,同时可避免空压机在小流量和大压比条件下的喘振现象;当系统检测出现水淹故障时,出口旁通阀打开,入口旁通阀关闭,此时入口气体没有足够的湿气进行加湿,实现了湿度降低调节。基于该空气系统设计,可灵活进行燃料电池系统湿度调节,但与此同时,由于额外增加了两个节气门以及相关管路,这对系统集成提出了更高要求,此外,也对燃料电池系统控制器的资源通道数量提出了更高的要求。

如果要完成以上的任务,空气路子系统需要配备传感器与阀,其中传感器包括压力传感器、温度传感器及流量传感器,阀包括节气门、调节阀、背压阀及泄压阀。

在燃料电池系统中,传感器与阀,一个是指挥者,一个是执行者,相互配合达到预定效果。

1.节气门

核心功能精准控流+ 间接调压,是空气路“流量调节。通过改变开度,控制进入电堆的空气流量,间接影响系统压力。在空气供给子系统,配合空压机,动态匹配电堆需求。比如高功率时开大,多供气;低负载时关小,少供气,还能辅助调节背压。

2.背压阀

核心功能稳定阀前压力,给电堆/ 管路“定压。通过调节自身开度,控制管路下游(或特定区域)的背压(即系统内部压力),让电堆阴阳极压力匹配,保障反应稳定。常装在电堆出口或空气/ 氢气回路末端,比如空气路中,维持电堆阴极压力,配合湿度调节(延长气体停留时间辅助加湿),还能协同空压机防喘振(稳定压力环境 )。

3.调节阀(压力调节阀、流量调节阀等统称

核心功能按需调节介质参数,是“通用调节工具”。根据系统需求(压力、流量、温度等 ),调节管路中流体的压力、流量、流速等,涵盖范围广,可适配空气、氢气、冷却液等不同介质。比如氢气路的压力调节阀,精准控制氢气进入电堆的压力;冷却液回路的流量调节阀,调节散热能力。只要需要 “动态调整介质参数” 的地方,都可能用到。

4.泄压阀

核心功能超压保护+ 紧急卸荷,是系统“安全卫士”。当管路压力超过安全阈值时,自动开启泄放介质(气体 / 液体 ),快速降压,防止超压损坏电堆、管路等部件。装在压力风险高的位置(如空压机出口、电堆入口前 )。比如阴极因水堵导致压力暴增时,泄压阀打开,泄放高压空气,保护系统;压力恢复后,通常自动关闭(或受控关闭 )。

在这四个阀中,需要进一步了解节气门与调节阀的区别,本质上都是调节作用,很容易混淆:

1)适用介质上,节气门只适用于气体;调节阀可适用于气体与液体;

2)应用场景上,节气门是空气路的专属,仅用于流量的控制,间接参与背压调节;调节阀可用于空气路、氢气路、冷却路,并且可单独调节流量和压力;

3)控制精准度上,调节阀可以在节气门无法覆盖的场景中发挥作用,如空气路加湿前的流量调节阀,独立调节进入加湿器的空气流量,优化加湿效率。

简单总结二者的区别:

节气门是空气路的专属流量控制器,以调节流量为核心,间接影响压力,服务于电堆的“供气需求”;

调节阀是全系统的通用参数调节器,可独立控制压力或流量,适配空气、氢气、冷却液等多种介质,服务于“参数稳定需求”。


来源:闲村野夫
化学燃料电池通用控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-06-27
最近编辑:1年前
闲村野夫
硕士 | 研发工程师 因为懂得,所以慈悲。
获赞 17粉丝 13文章 54课程 0
点赞
收藏
作者推荐

我所理解的氢燃料电池(第九章:电堆-体积/效率&高电位)

9-10 电堆的体积与效率 正如在本章节最开始时讨论的问题,燃料电池在设计时,首先要确认的是活性面积和电池节数,设计的输入量主要来源于应用的要求,比如输出功率、电压范围、效率、体积和重量等。这些要求中,存在相互矛盾的地方,设计时需要在矛盾中寻找一个最优解。 先回顾一下,在第三章中讲到的内容(3-7-5极化曲线、3-9功率密度),可知功率密度在极化曲线中存在一个最大值,相对应的电压大约为开路电压的一半;根据方程式(2-13)可知,燃料电池的效率与电池电位成正比,所以可以将三者同时绘制在同一张图中,如图9-6所示。 图9-6 电池电位、功率密度与效率之间的关系 要强调的一点就是,这里的功率密度并不是电池的输出功率与单位质量或单位体积的比值,而是电流密度与电压的乘积。电池的输出功率与单位质量或单位体积的比值,叫做质量比功率密度和体积比功率密度。 电池的节数会受到压缩力、结构刚度、电压范围、堆芯长度等条件的限制;活性面积会受到装配要求、空间要求、载流要求等条件的限制。所以当电池节数与电池活性面积超出了限制要求,就需要重新调整设计,一般情况下,需要优化电池的效率和尺寸。 当输出功率与极化曲线确定时,效率与体积是相互矛盾的。额定功率下,较低的电压会产生较低的效率和较高的功率密度,较高的功率密度从而使得额定功率下的电池的尺寸较小;较高的电压,则反之。 9-11 电堆的高电密 在燃料电池中,高电位是指燃料电池电极之间能够产生相对较高的电势差的状态。 燃料电池的高电位一般是发生在两种情况,第一种情况是开路/怠速阶段;第二种情况是启停阶段。 在开路/怠速工况下,阴阳两极的反应气体的浓度与压力都比较高,反应气体通过膜渗透到另一侧的通量就比较大,在阳极低电位条件下,阳极侧的氢气容易与从阴极侧渗透过来的氧气反应生成过氧化氢,过氧化氢与来自电堆组件所释放的一些金属离子发生类似芬顿反应,从而产生自由基。 自由基具有很高的反应活性和很强的氧化性,很容易对质子交换膜的薄弱位置进行破坏,造成主链解链和侧链断裂,从而引起膜变薄、表面变薄、裂痕和针孔等膜降解现象,这些现象将造成气体渗透率增加、质子电导率降低和膜稳定性降低。随着质子交换膜的化学降解程度的增加,氟离子的释放将呈现线性增加,从而造成膜的拉伸力学性能和抗裂纹扩展性能的下降,同时,由于磺酸基团的减少,膜的溶胀行为和吸水率都会跟着降低。 另外,开路/怠速工况会造成Ostwald熟化效应更加明显,Ostwald熟化效应将引起催化剂Pt纳米颗粒的溶解与生长,Pt颗粒的生长会降低电化学活性表面积,从而造成催化剂性能的降低。 启停阶段是燃料电池在应用中不可避免的两个非常重要的动态过程。燃料电池在启动前,阳极流道内存有空气,当氢气进入阳极时,在阳极中就会形成一个局部漂浮的氢空界面。燃料电池在停机后,由于阴阳极之间的浓度梯度,阴极的剩余空气会通过膜渗透到阳极,从而形成氢空界面,与此同时,外部空气也会缓慢的扩散到阳极。相比启动过程来讲,停机过程中的氢空界面会存在时间长一点。 如图9-7所示,阳极存在氢空界面时,氢空界面将阳极分为两个区域,在左侧区域内发生着正常的燃料电池电化学反应;但是在右侧区域发生着不正常的电化学反应,阳极发生了阴极的氧还原反应(ORR),在阴极发生了碳氧化反应(COR)和析氧反应(OER),这两个反应所产生的氢离子从阴极传递至阳极,造成反向电流的产生,阴极就产生了更高的电位,这就造成了碳载体的腐蚀速率增加。 图9-7 阳极的氢空界面 碳载体的腐蚀减弱了Pt颗粒与碳载体之间的相互作用,导致Pt颗粒的脱落,加速了Pt颗粒的溶解与生长,降低了催化剂的Pt担载量,造成阴极催化剂的塌陷,从而导致电化学活性表面的降低、欧姆阻抗和气体传输阻力的增加。 目前,针对燃料电池在启停过程中出现高电位造成性能下降的现象,主要的策略是启动时的气体吹扫和停机时的辅助负载等,主要的目的就是避免氢空界面的形成,降低阴极的高电位。 来源:闲村野夫
