【VUMAT4下篇】Voigt-Kelvin三单元粘弹性

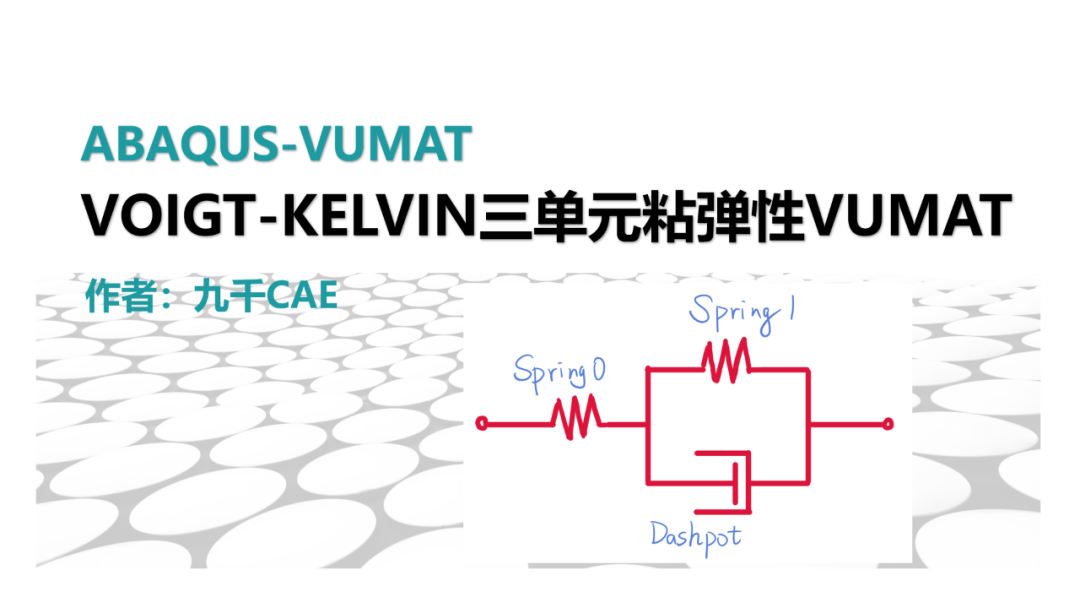

Voigt-Kelvin三单元粘弹性VUMAT实现

我们使用VUMAT子程序接口，按照前述应力更新的离散形式，在VUMAT代码中实现应力更新，即stressNew变量的更新。

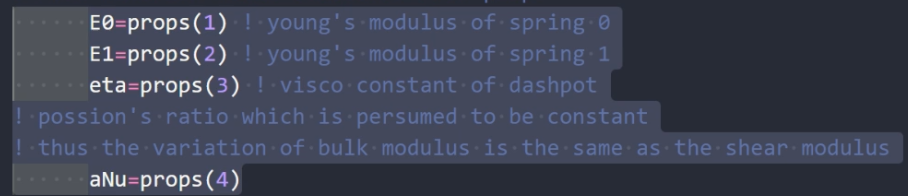

所编写的本构的参数输入如图

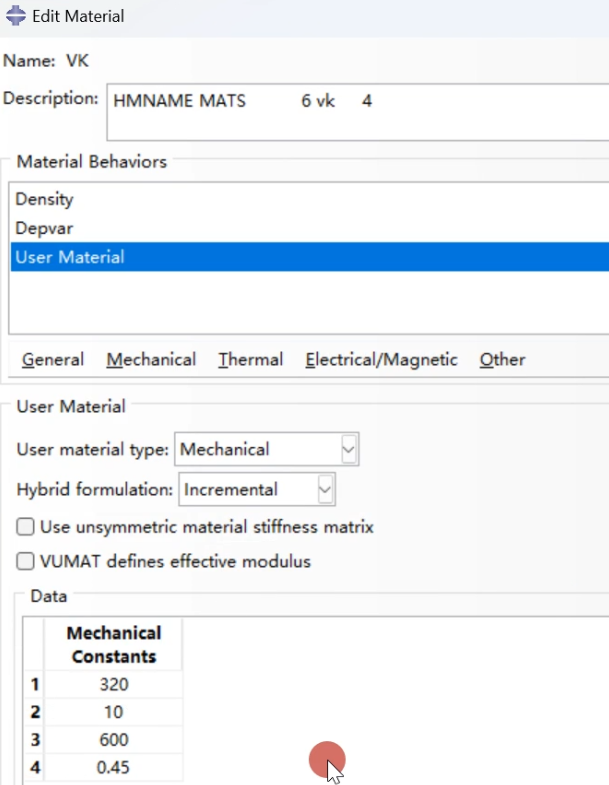

E0是弹簧0的弹性模量，E1是弹簧1的弹性模量，eta是粘壶的参数，aNu是泊松比，我们这里假设材料在变形过程中的泊松比不变，相应的材料参数设置为



对应的材料关键字为

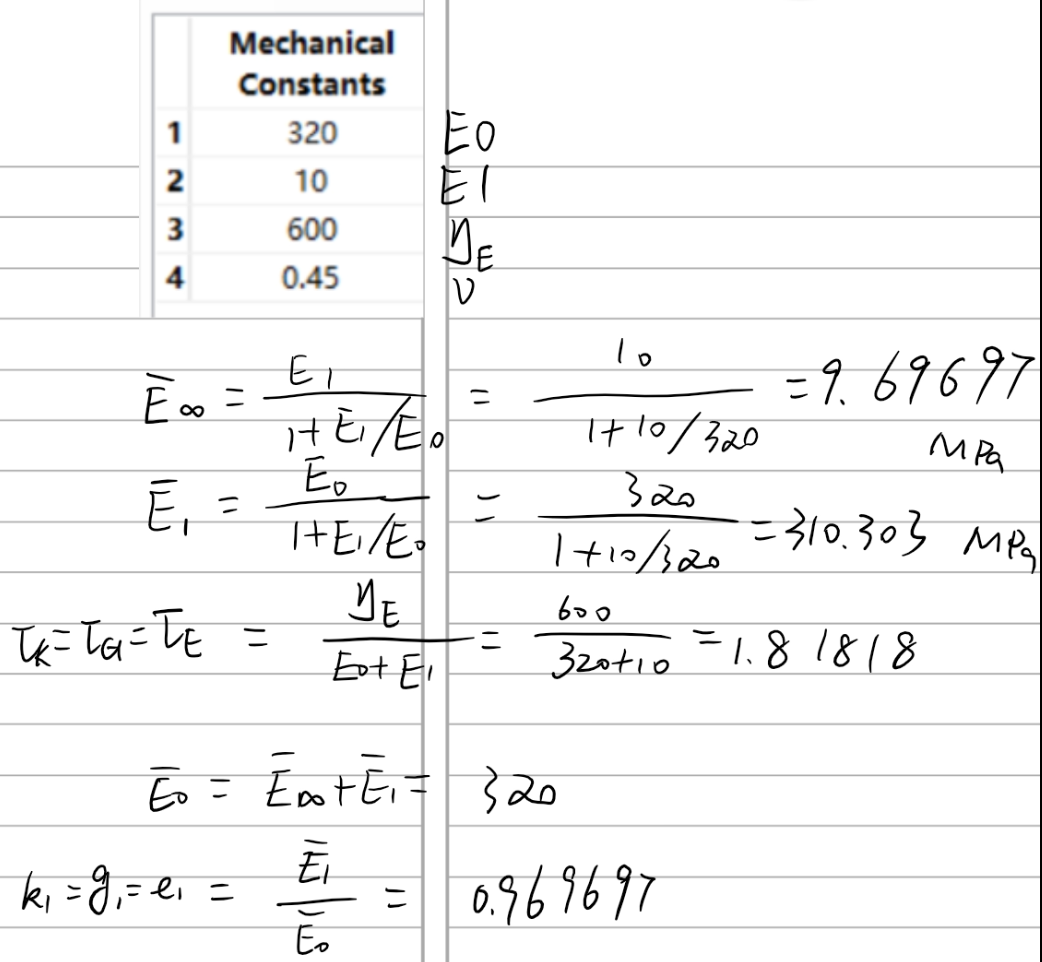

根据输入参数，现在代码中做参数转化，如下图，其实我们也可以按照下图转化后的模量和prony级数使用ABAQUS内置的线性粘弹模型（即广义maxwell模型），理论上VUMAT计算的结果与对应参数下的内置线性粘弹模型计算结果一致。

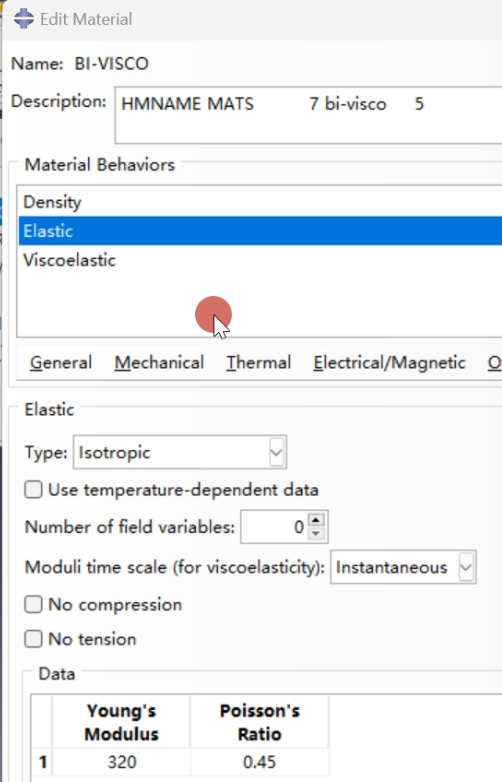

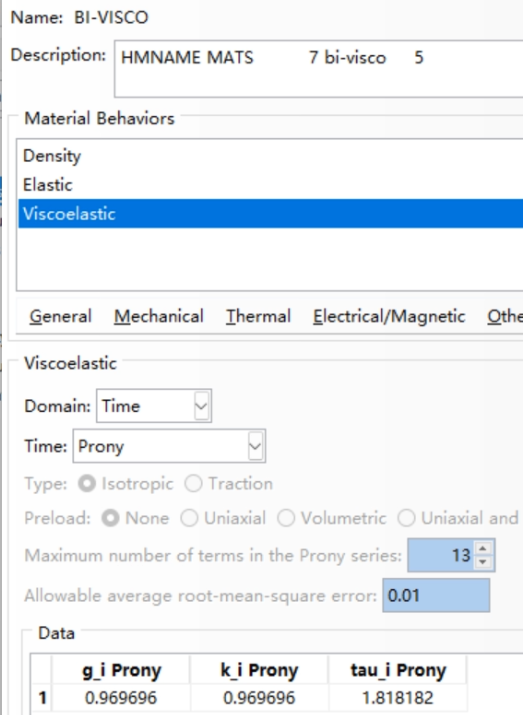

为了验证VUMAT代码计算结果准确性，我们用内置的线性粘弹模型也进行计算，其材料参数设置如下：

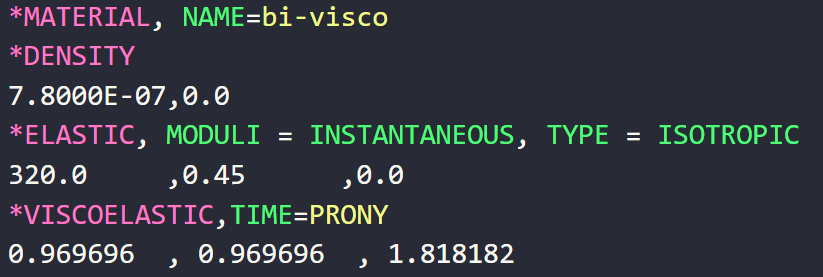

对应的材料关键字为



下图是计算结果，右侧为abaqus内置的线性粘弹计算结果，右侧是VUMAT计算结果。两者Mises基本一致（注意，由于是线弹性加粘弹的组合，计算大变形时要采用双精度）。
