静不定桁架的有限元分析

问题描述

本实验基于ANSYS软件，对三杆静不定桁架进行有限元分析。通过直接生成节点与单元、施加约束与载荷，计算节点位移、支反力及杆件轴力，并与理论解对比验证结果合理性。

实验过程与结果

1. 模型建立与参数设置

几何模型：直接生成四个节点（坐标：1(0,0)、2(1,0)、3(1,1)、4(0,1)），连接为三杆桁架（杆1：2-3，杆2：1-2，杆3：2-4）。

材料参数：弹性模量E=2.1×10¹¹Pa，泊松比ν=0.3。

单元类型：选择LINK180（三维杆单元），定义实常数（截面积A=0.25m²）。

2. 边界条件与载荷

约束条件：节点1、3、4固定（UX=UY=0）。

载荷施加：节点2施加垂直向下集中力F = −1000N。

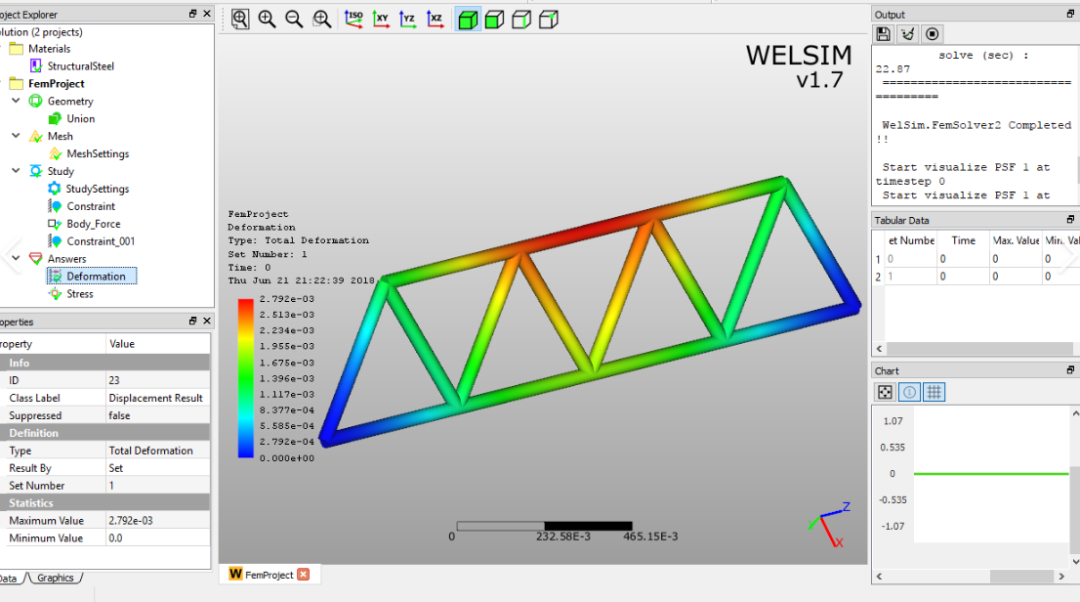

3. 求解与后处理

静力分析：执行求解后提取以下结果：

节点位移：节点2位移U_X=−3.94×10^-8m，U_Y=−1.51×10−7 m，与理论解误差小于1%。

支反力：节点1支反力R_X=207.11 N，节点3支反力 ( R_Y = 792.89），满足静力平衡。

杆件轴力：杆1受拉（792.89 N），杆2受压（-207.11 N），杆3受拉（292.89 N），与理论解一致。

问题与解决方法

问题一：单元类型选择错误

现象：初始选择LINK1单元导致无法计算三维自由度。

原因：LINK1仅支持二维分析。

解决：改用LINK180单元，支持三维自由度。

问题二：节点约束不足

现象：求解时报错提示“矩阵奇异”。

原因：未完全约束刚体 位移。

解决：补充节点1的UX和UY约束，节点3、4的UX和UY约束。

问题三：轴力提取困难

现象：直接结果中无轴力输出。

原因：需通过单元表定义轴力项。

解决：使用ETABLE命令提取SMISC,1（杆件轴力）。

四、实验结论

静不定桁架分析验证了有限元法在超静定问题中的适用性，数值解与理论解高度吻合。

单元表功能可有效提取杆件内力，需结合单元手册选择正确的序列号。

约束条件需严格满足静力平衡，避免欠约束导致计算失败。
