ADC知多少？
ADC 是什么？我们为什么需要 ADC？ADC 有哪些架构？他们的工作原理和特点是什么，分别适用于哪些场景？今天，我们就来逐一解密！
一、ADC 是什么？

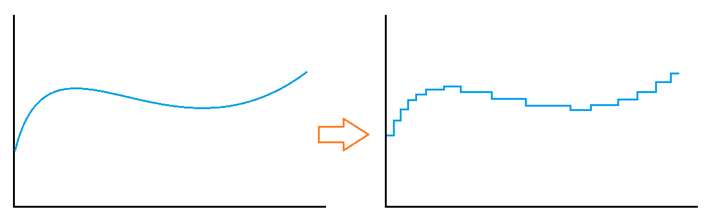

ADC 的英文全拼是 Analog to Digital Converter，中文为模数转换器，它可以将连续模拟输入信号转换为离散的数字信号，并以一序列 1 和 0 的形式进行传送。这些输入信号被量化为数字量后，再进行传输或进一步后续处理时，就不易受噪声干扰。
模拟信号：连续变化的物理量所表达的信息，如温度、湿度、压力、长度、电流、电压、光强、音色等。
数字信号：自变量和因变量都是离散的数据信息，通常容易被 MCU/DSP/CPU 进行后续处理的二进制数来表达。
二、我们为什么需要 ADC？

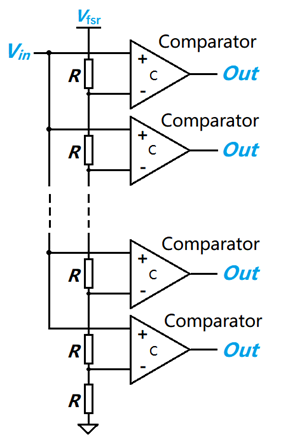

三、ADC 有哪些架构？工作原理是什么？
2.逐次逼近型（SAR）
一个 n 位分辨率的 SAR 型 ADC，第一阶段，输入信号先和设定好的比较电平输入比较器作比较，比较电平设置为 ADC 满量程的一半 Vfsr·2-1，输出第一位二进制结果 B1，将 B1 存入寄存器，第二阶段，输入比较器的比较电平根据第一次的比较结果设置为 Vfsr·2-1+(2·B1-1)Vfsr·2-2，此处的 B1 及后面公式中的 B2, B3, Bn-1, Bn 均作为十进制数参与计算，比较后输出第二位结果 B2，同样存入寄存器，进入第三阶段，比较电平设置为 Vfsr·2-1+(2·B1-1)Vfsr·2-2+(2·B2-1)Vfsr·2-3，得到第三位结果 B3，直至第 n 阶段，比较电平设置为 Vfsr·2-1+(2·B1-1)Vfsr·2-2+(2·B2-1)Vfsr·2-3+…+(2·Bn-1-1)Vfsr·2-n，得到最后一位结果 Bn，由最高位 B1 至最低位 Bn 组成的 n 位二进制数即为该 n 位 ADC的输出结果，转化为 10 进制数 D，那输入信号的电平测量值等于 Vfsr·D·2-n。

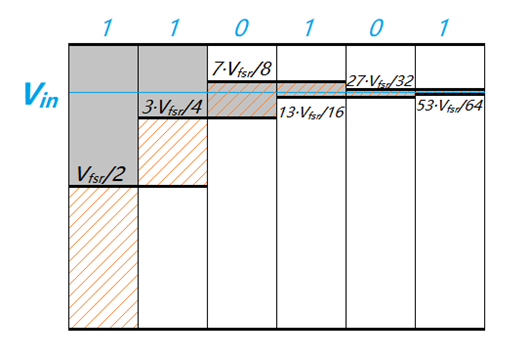

例如下图是一个 6bit 的 SAR型 ADC 的转化流程，输入信号先和 Vfsr/2 比较得到最高位 1，之后再和 Vfsr/2+Vfsr/4 比较得到第二位 1，继续下去，得到二进制结果 110101，根据上文的公式 Vfsr·D·2-n 得出输入电平为 53·Vfsr/64，理论误差小于 Vfsr/64。
3.积分型（Integrating）

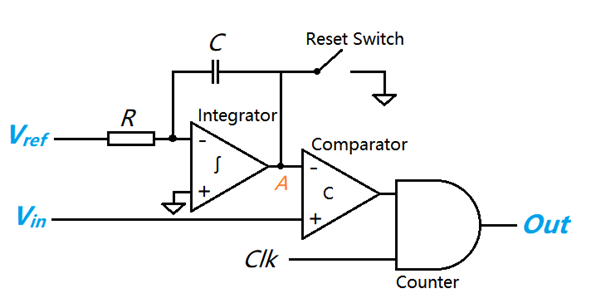

下图是单斜率积分型 ADC 的拓扑原理图，通过积分器从 0 电平积分到达采样信号电平的时间计算得到采样电平。

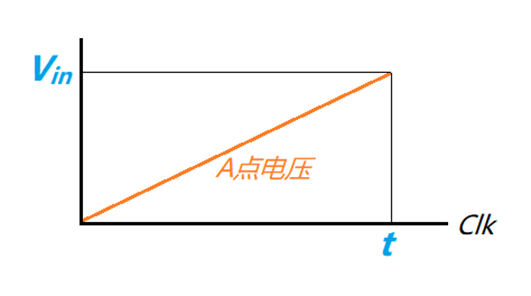

采样开始时，积分器开始积分，同时计数器开始对输入的时钟信号 Clk 计数，假设该时钟频率为 f，积分电流为 Vref/R，经过时间 t 后 A 点电压超过输入信号的电压值，比较器输出从 1 跳变至 0，计数器停止计数，得到计数值 k，通过下方公式计算得到输入电压。
Vin= (Vref/R)·k/(C·f)
另外还有双斜率积分型 ADC，分时将输入电平和参考电平分别做正向和反向积分，可以更好的消除积分电路带来的误差，但是会增加一次积分时间，转换速度会更慢。
4.增量型（Delta-Sigma）

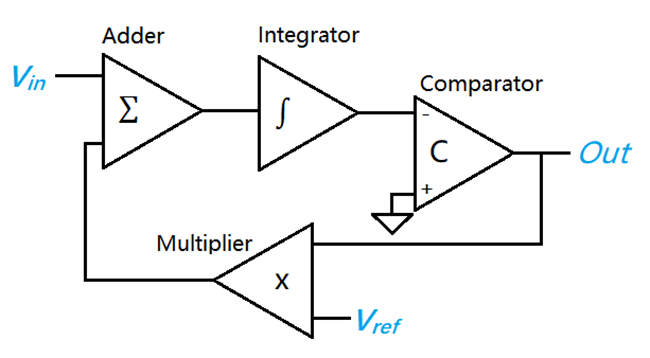

增量型 ADC的拓扑原理图如下，先看积分器，如果输出小于 0，比较器输出 1，否则输出 -1，比较器输出 1 时，乘法器输出 Vref，否则输出 -Vref，所以当积分器输出大于 0 时，将有 Vin-Vref 输入到积分器中进行下一次比较，否则输入 Vin+Vref，记录每一次比较器的输出，统计输出 -1 的次数 X 和总比较次数 m，通过下方公式来计算输入电平，总的比较次数越高，分辨率越高。
Vin= Vref·(2·X-m)/m
5.流水线型（Pipeline）
流水线型 ADC 通常由多个相同结构的子单元组成，每个子单元包含一个 ADC，一个反向DAC，一个减法器，一个固定增益的放大器构成，子单元中的 ADC 多为Flash 型，也有 SAR 型。

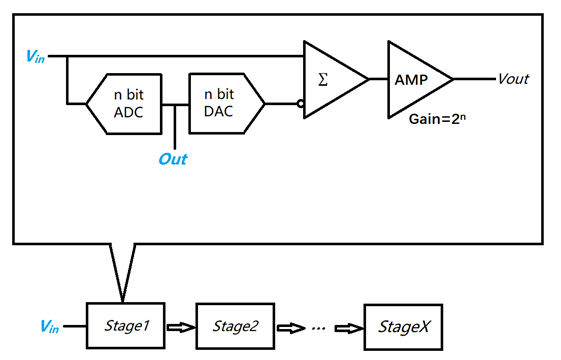

如下图，假如一个 X 阶的理想化流水线 ADC，子单元中的 ADC 的精度为 n bit，该子单元满量程为 Vfsr，假设该子单元 m 输入信号 Vin 被该子单元内 ADC 量化的结果为 Am·Vfsr，那么该单元可输出的结果最小值 Amin=0，最大值 Amax=(2n-1)/2n，将 Vin 和该量化结果通过 DAC 转化为模拟信号后送入减法器会得到一个小于等于 Vfsr·2-n 的差值 Vin-Am·Vfsr，该差值通过子单元内增益为 2n 的放大器放大后得到电平为 2n·(Vin-Am·Vfsr)的模拟信号输出该单元，再作为输入进入下一级子单元 m+1，经过同样的流程得到量化结果 Am+1·Vfsr，每一级将输入信号和量化信号的差值放大后送至下一级再做量化，经过 X 阶最终会产生一个 X·n 位精度的量化结果，由以下公式计算，
Vin= Vfsr·(A1+A2·2-n+A3·2-2n+…+AX·2-(X-1)n)
以上是理想状态，而实际情况是前级 ADC 的失调误差会导致输入信号和 DAC 输出的差值超出 0 到 Vfsr·2-n 的范围，此时 2n 的增益会导致输入到下一级的信号超出量程范围，为解决这个问题一般的做法是将放大器的增益降为 2n-1，利用后一级的冗余测量范围来校正上一级的误差。
每一级在完成当前流程后新的信号便可以输入进行新的量化，因此平均转换时间仅相当于信号走完单个子单元的时间 t，所以平均转换速度会很快，但是每个信号需要通过所有级才可以得到最终结果，因此当一个信号输入到得到结果至少需要时间 Xt，因此流水线型 ADC 是一种转换快，但是高精度的会有较高的延迟。

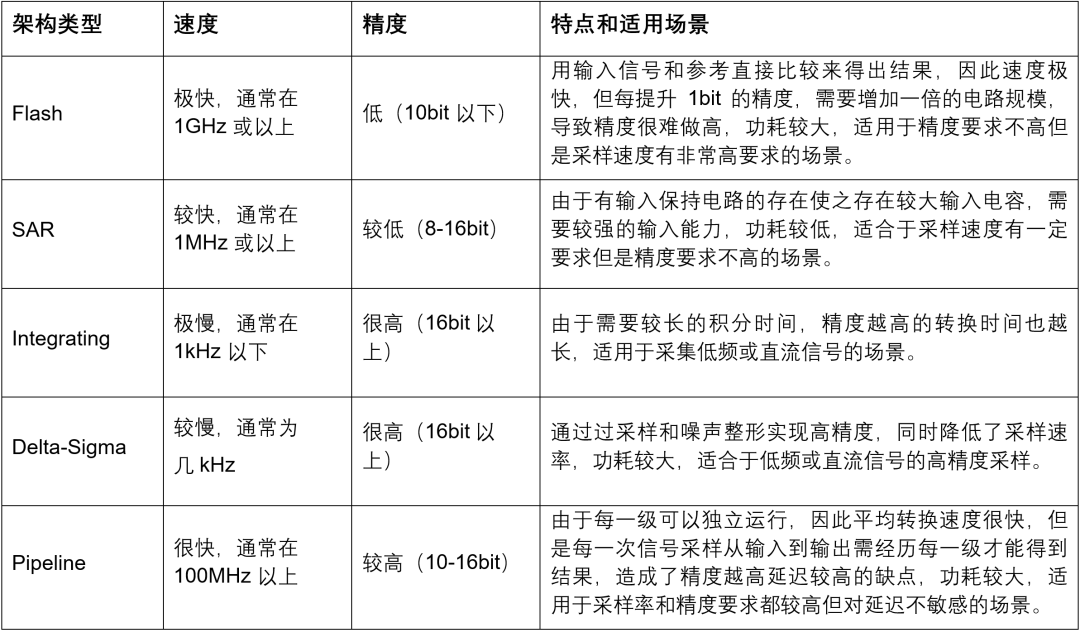

四、ADC五大架构对比
