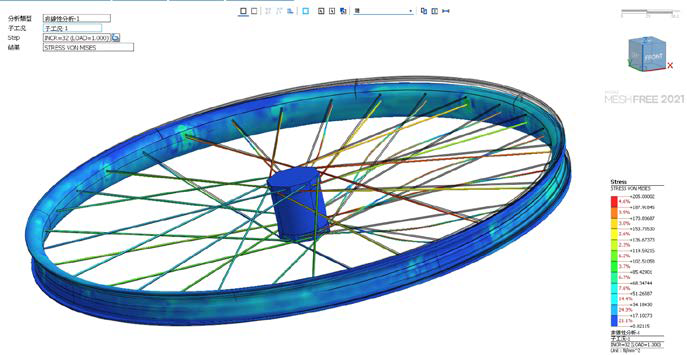

MeshFree|自行车辐条和轮辋分析

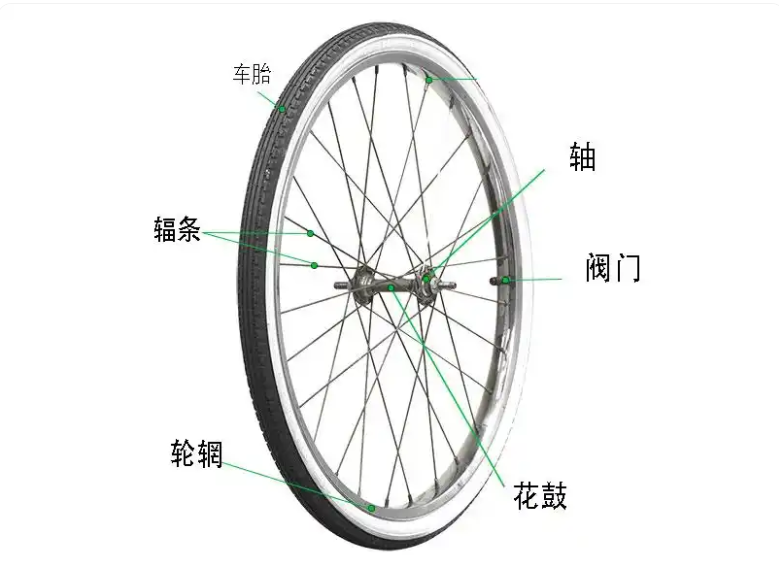

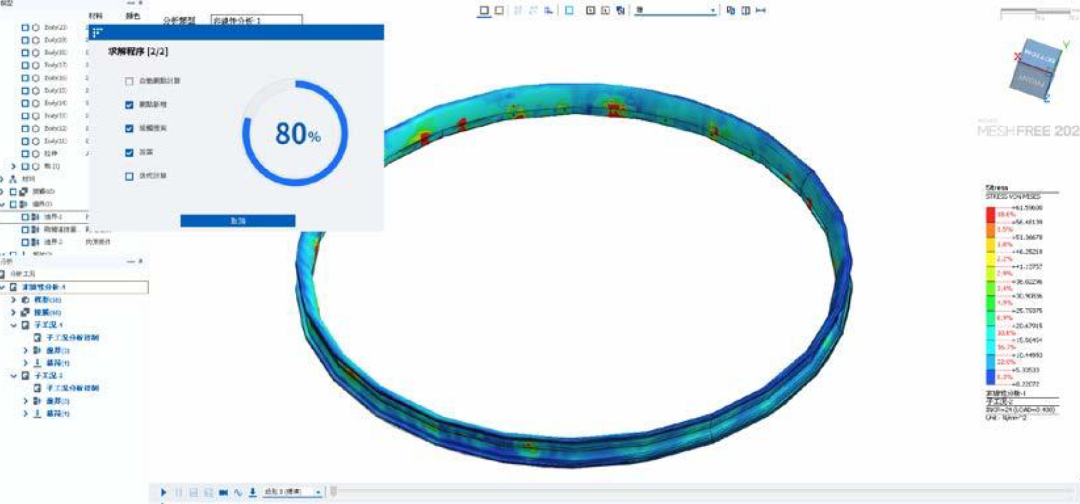

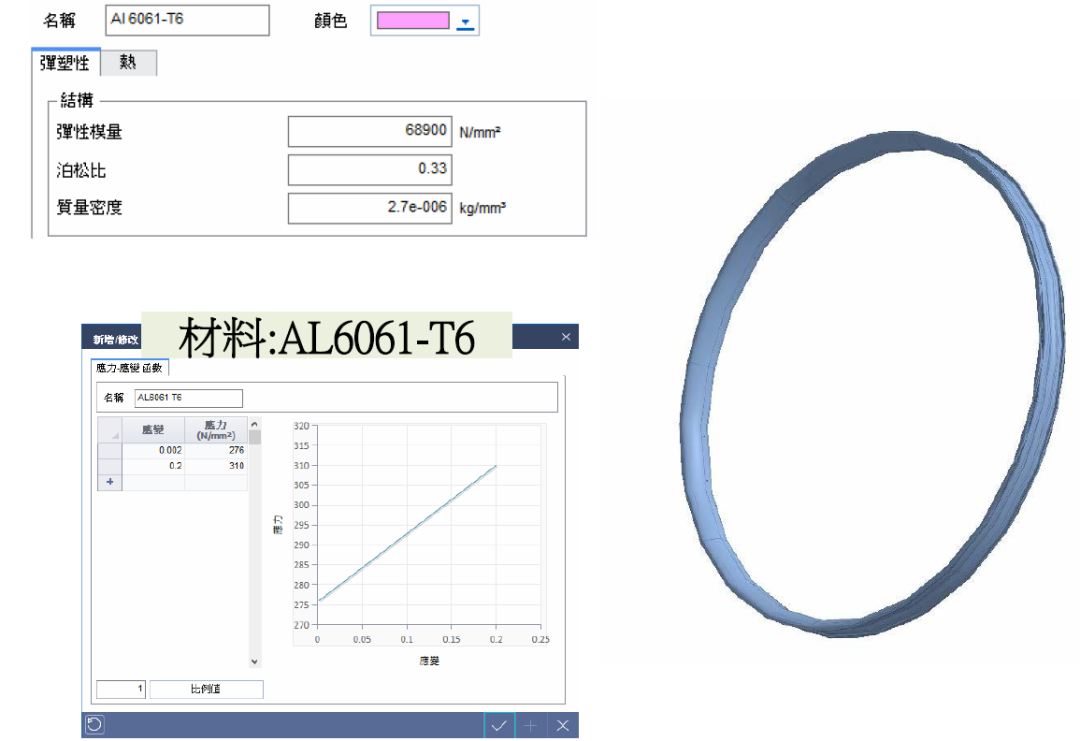

轮辋：用于固定辐条和车胎

辐条：辐条将轮毂连接到轮辋。它们在各个方向上均等地施加压力，从而形成坚固而稳定的车轮，可以支撑您的体重。

1.桁架单元一小位移，拉压均可；

2.只受拉桁架—小位移，只受拉；

3.索单元一大位移，只受拉；

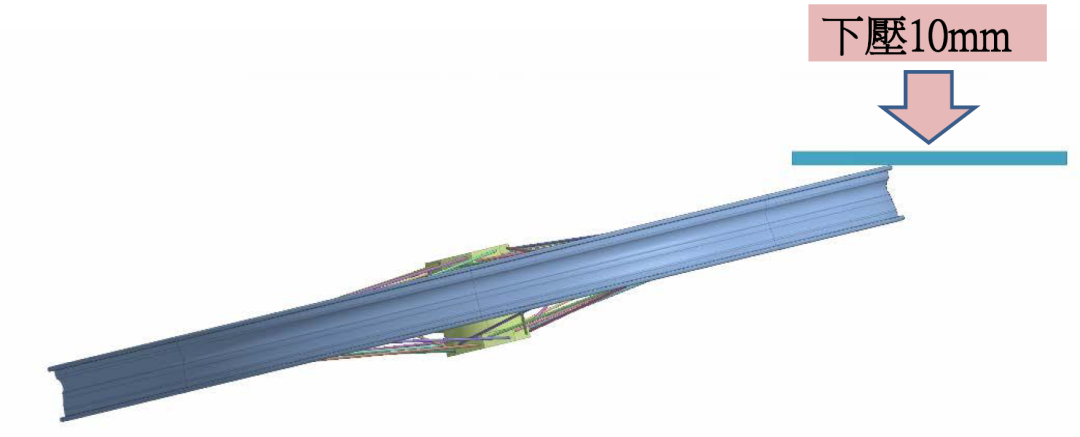

实体几何如何考虑索结构？

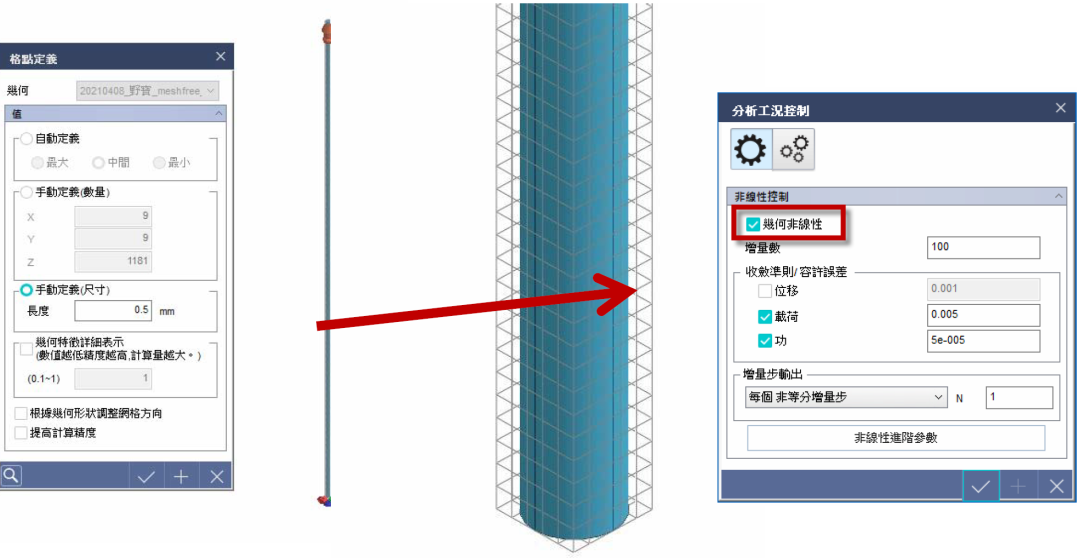

在MeshFree中怎么考虑索结构

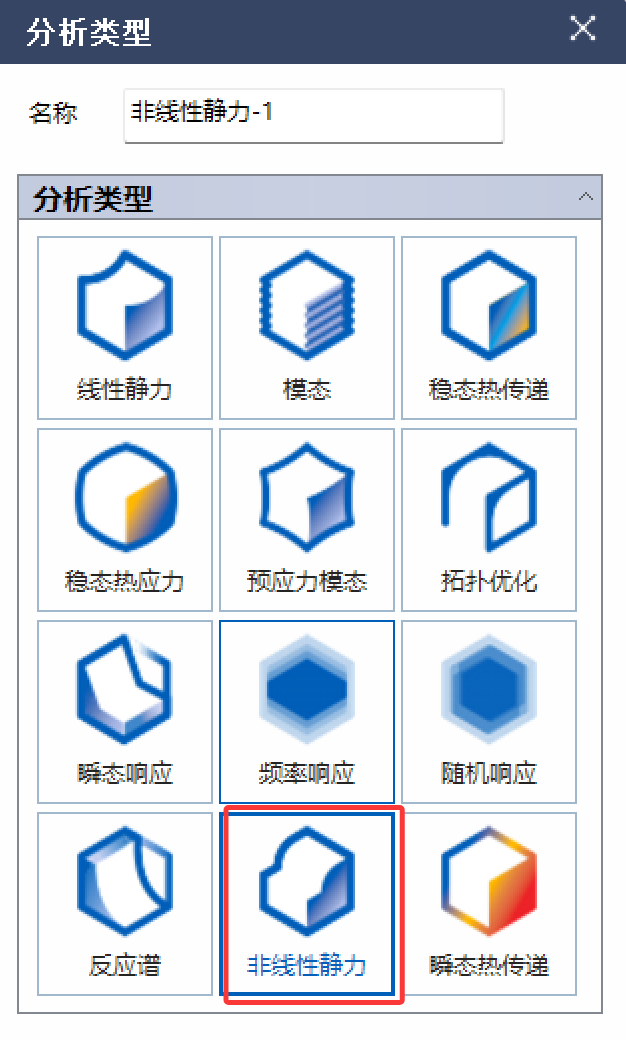

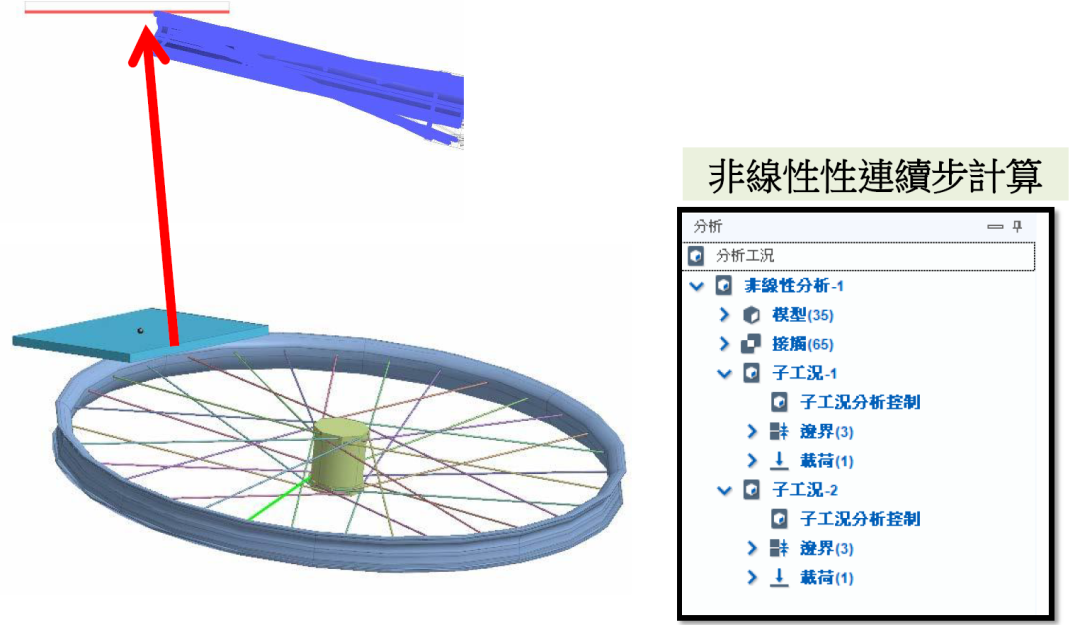

分析类型：非线性静力

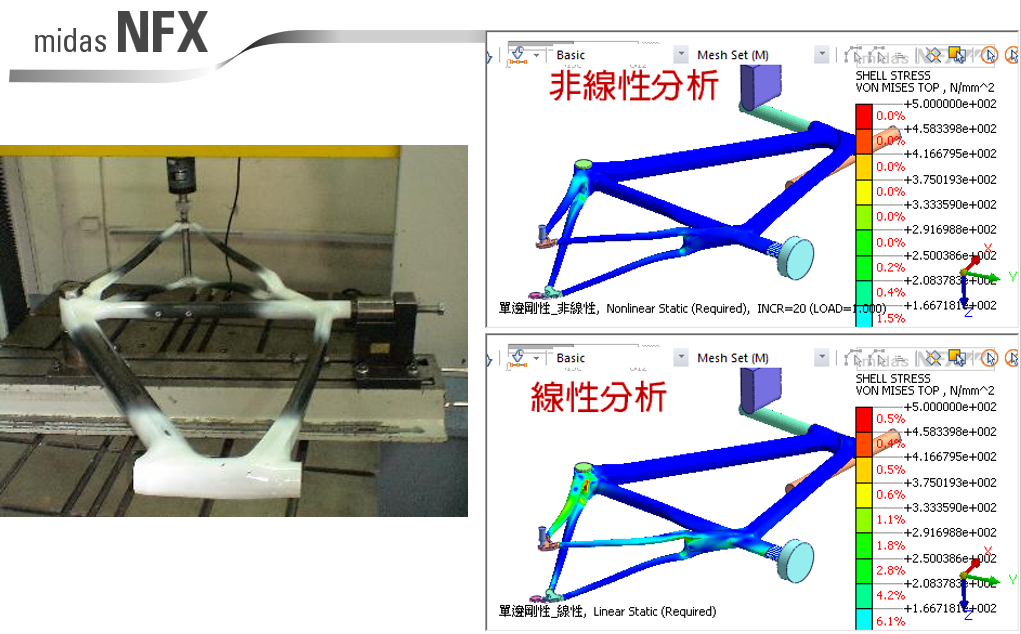

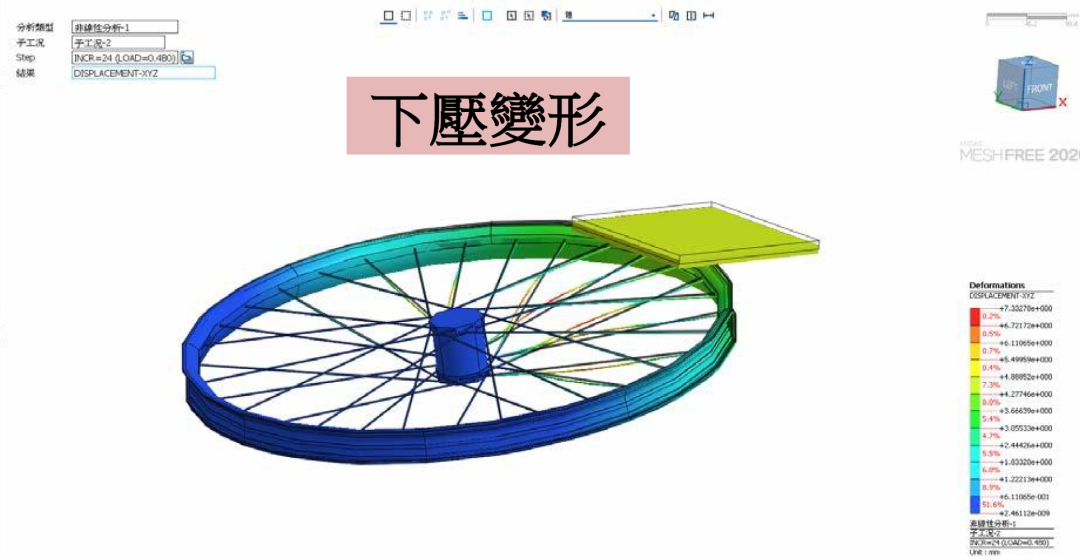

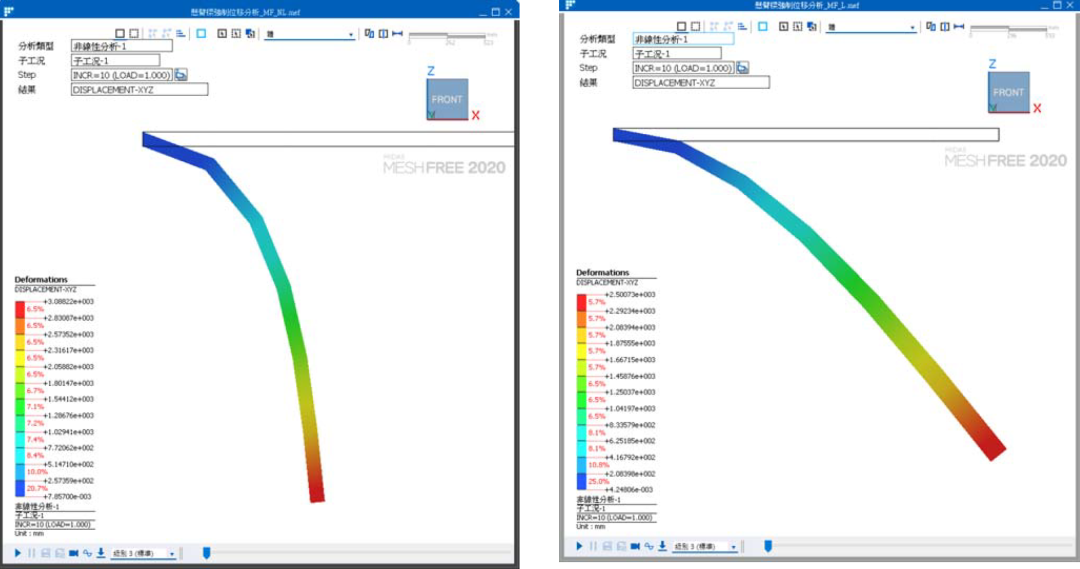

考虑几何非线性(左图)和不考虑几何非线性(右图)

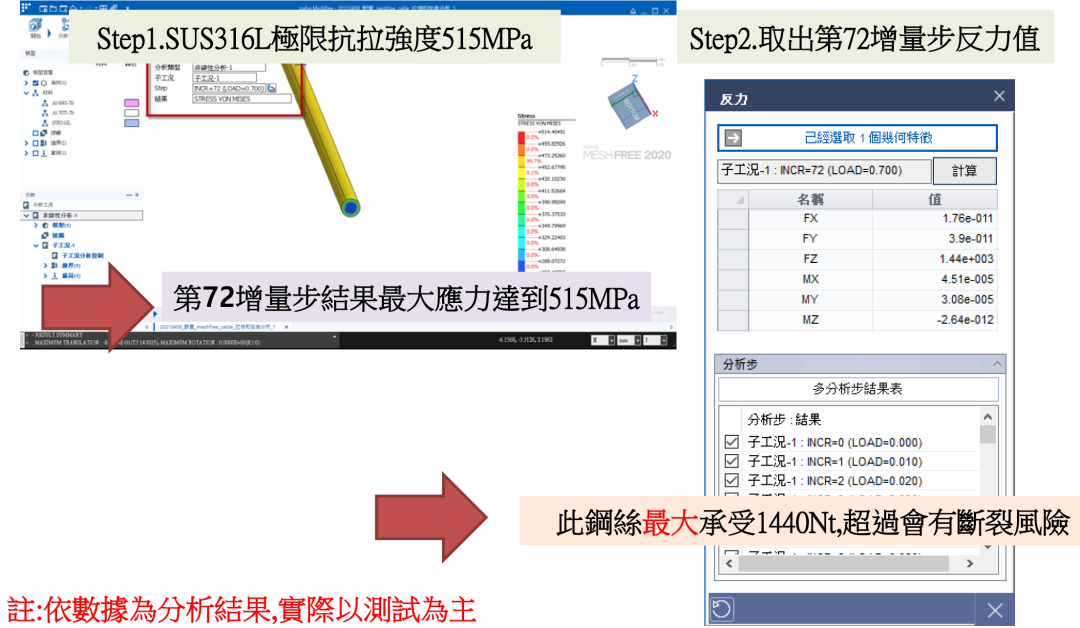

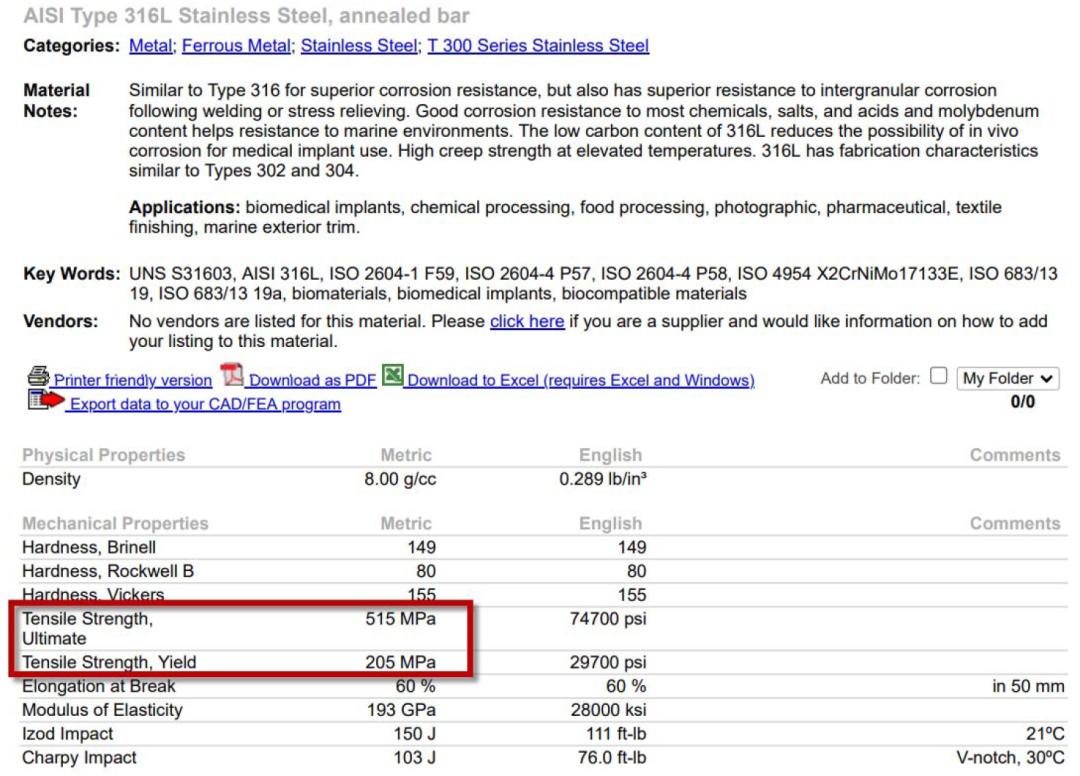

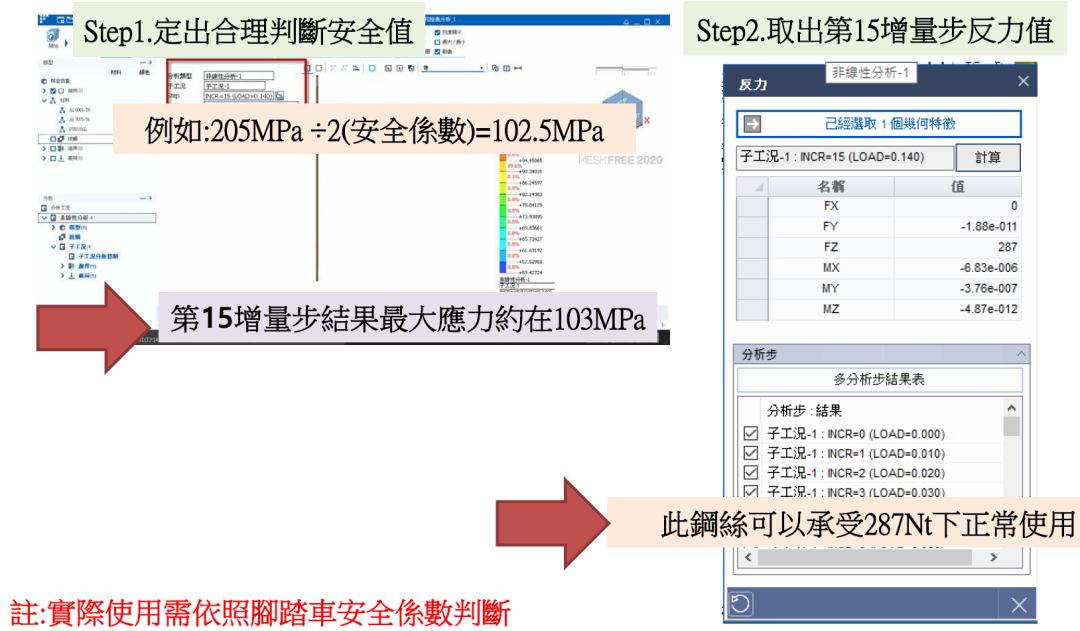

索结构拉伸和屈服强度分析判断

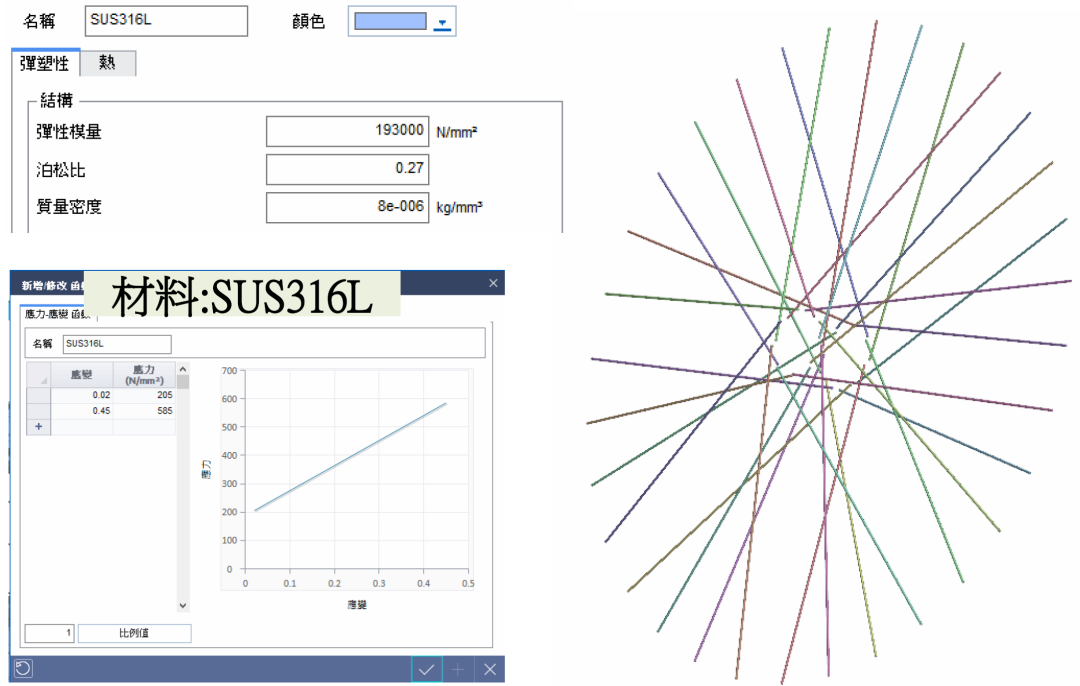

辐条

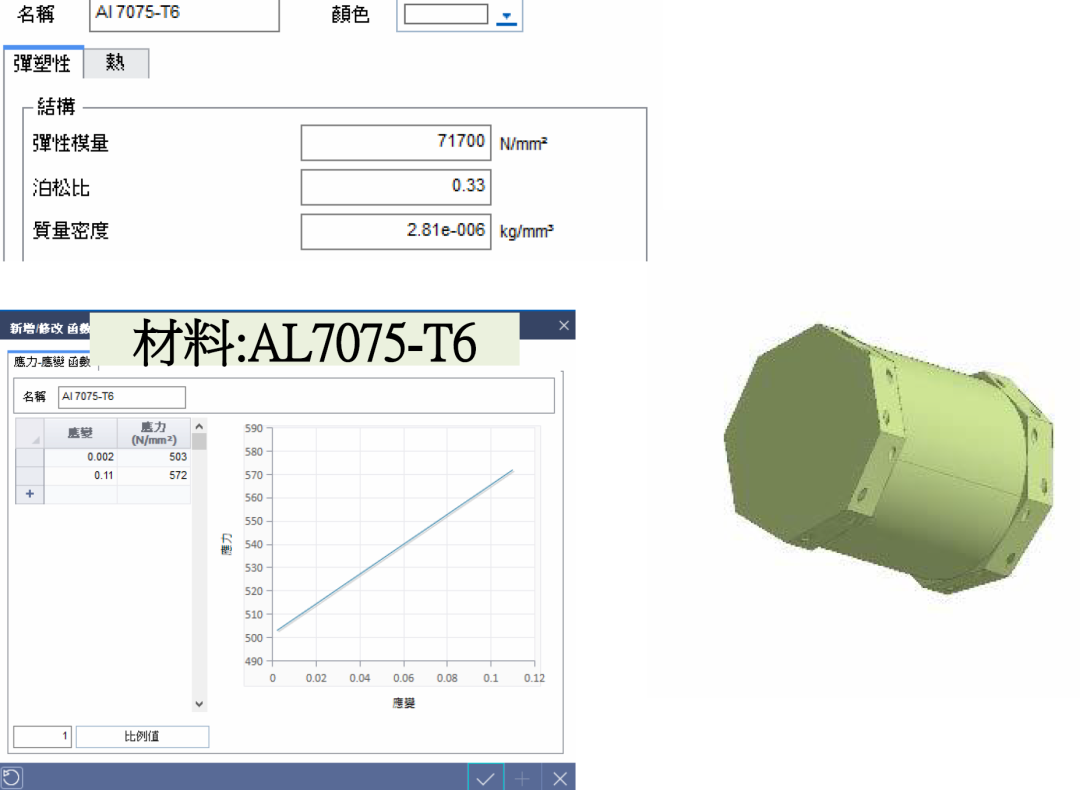

花鼓

第二步.边界荷载施加

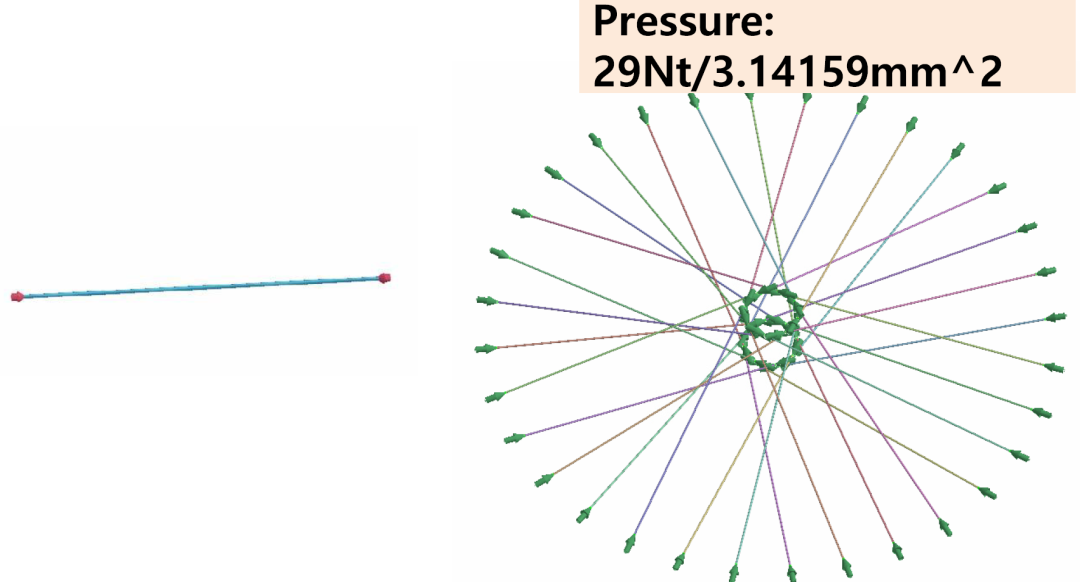

钢索预拉

1.依照索张拉分析结果，钢索正常使用拉力290Nt

2.预拉分析依实际安装拉力大小施加（若不知数据，经验值取常用拉力1/10）

3.钢索/螺丝预拉紧使用双向对锁施加

花鼓是约束位置，在此分析中影响有限

前叉-侧向刚性

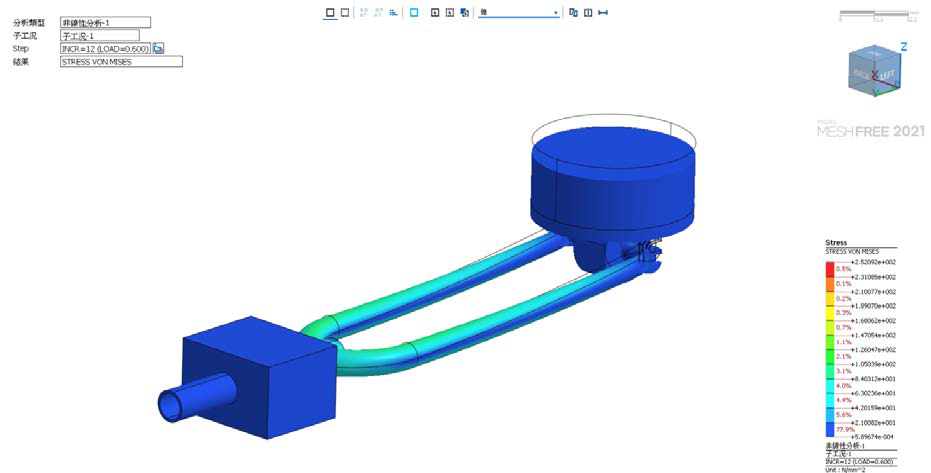

前叉-冲击测试-静态法

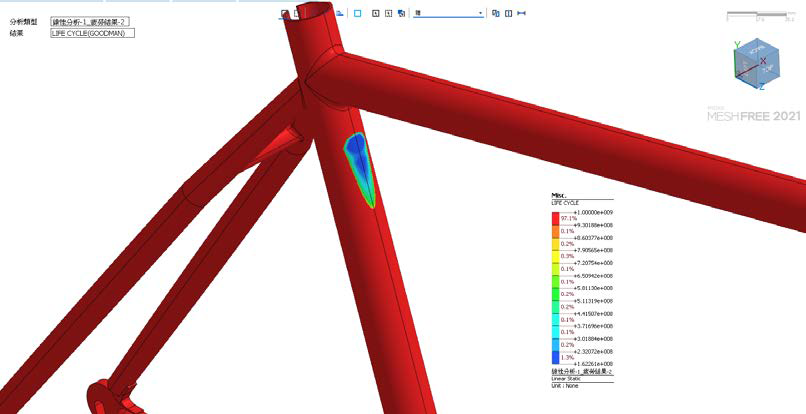

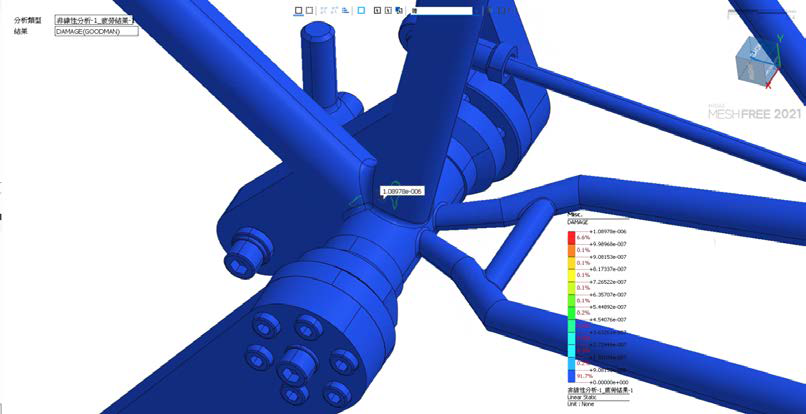

车架-垂直疲劳测试分析

车架-水平疲劳测试分析

车架-踏力疲劳测试分析

车架-水平屈服强度分析

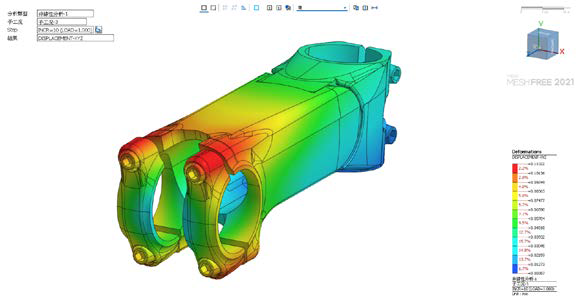

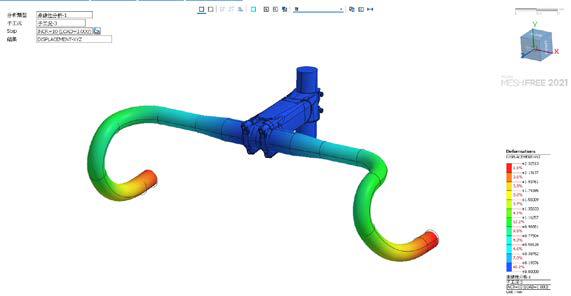

手把与立管分析

13度冲击分析

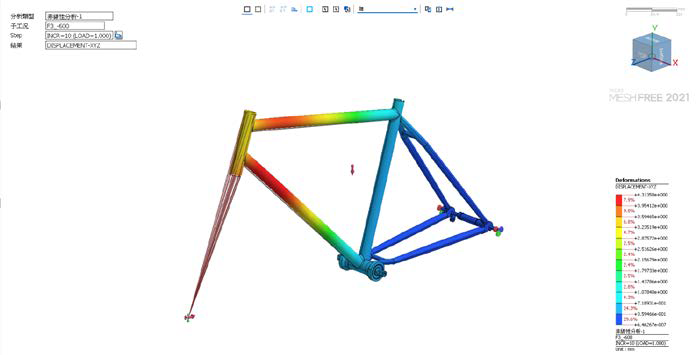

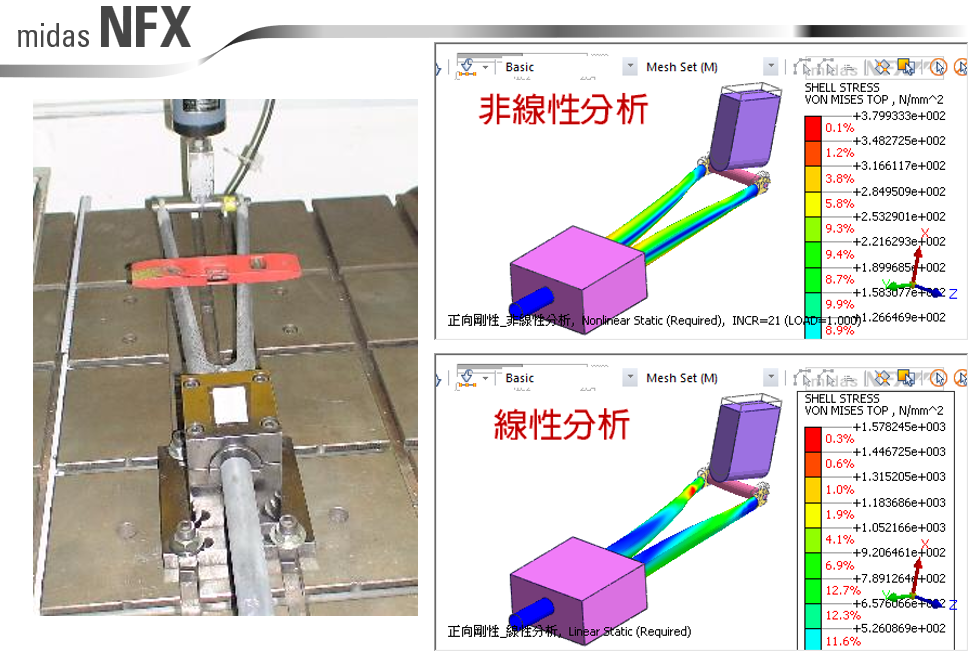

前叉-正向刚性分析

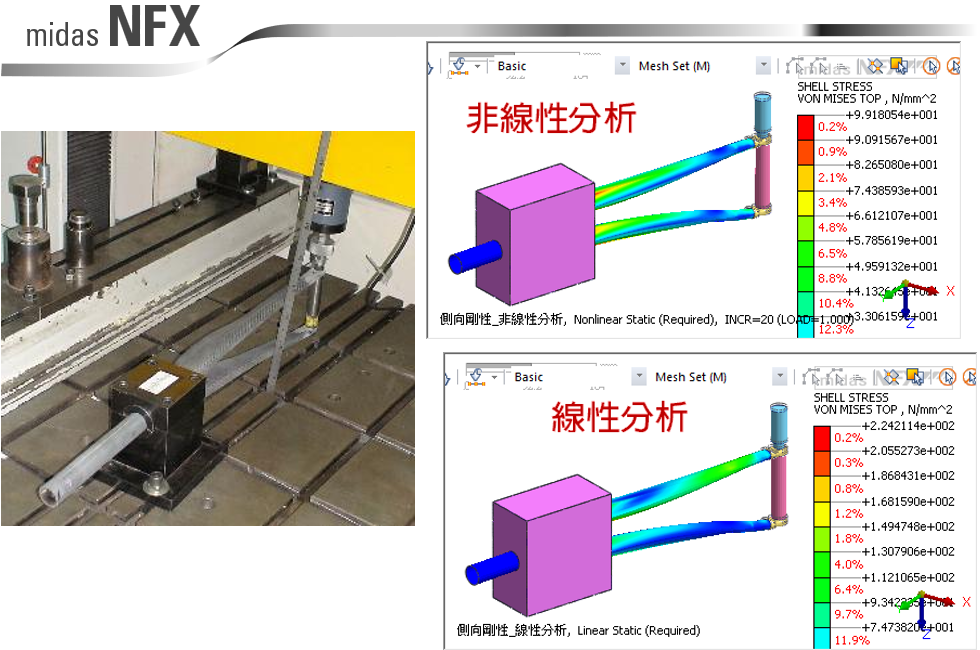

前叉-侧向刚性分析

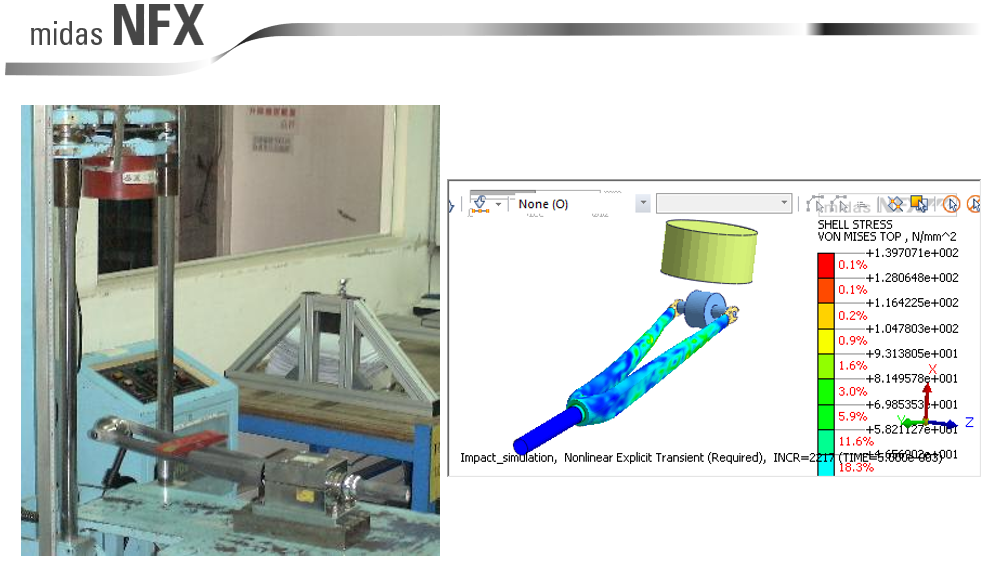

前叉-冲击测试

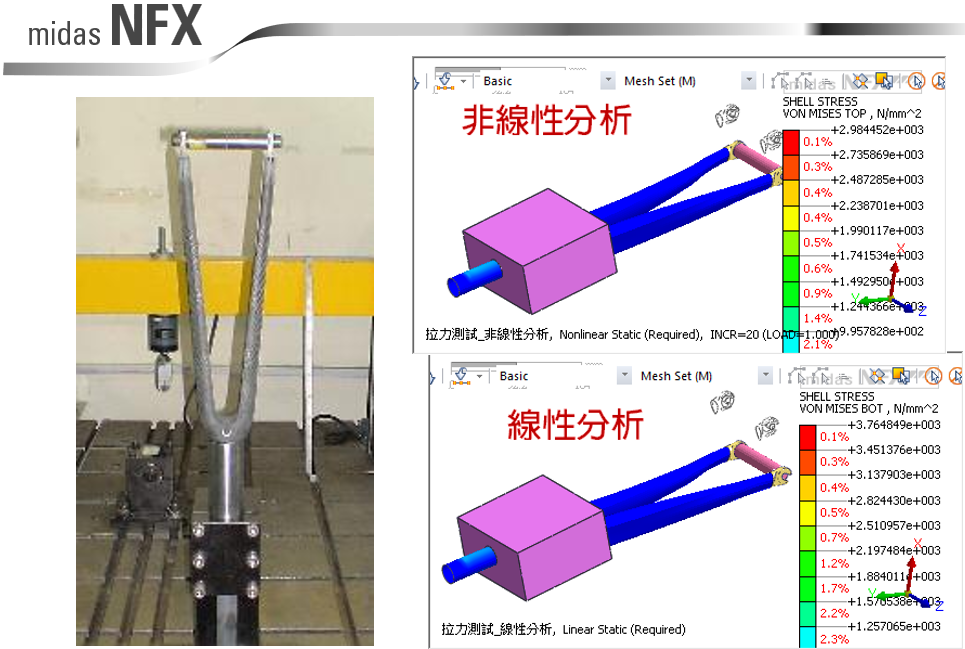

前叉-拉力测试

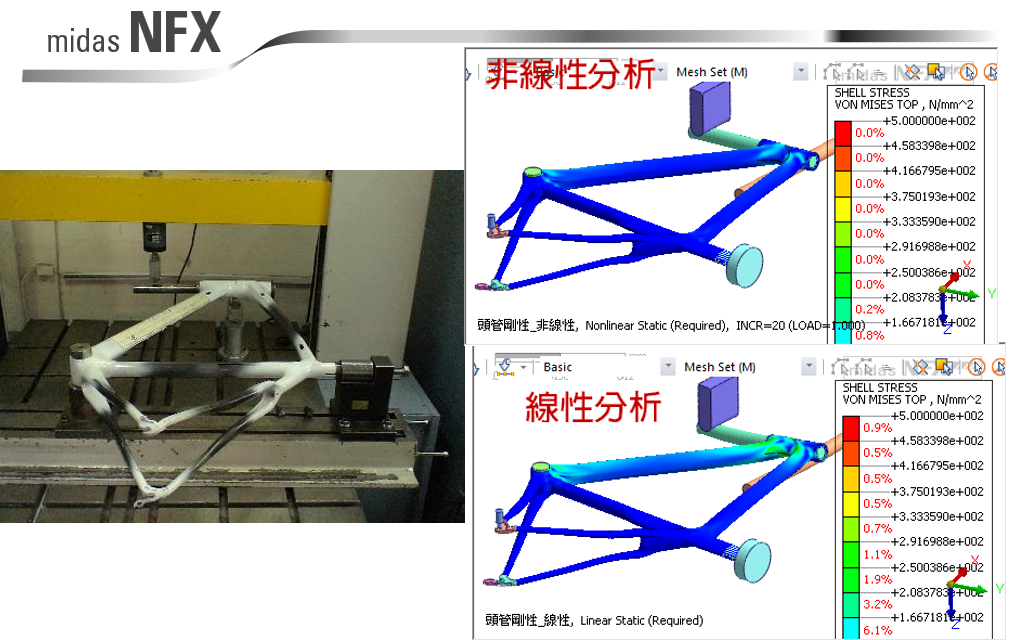

车架-头管刚性

车架-双向刚性

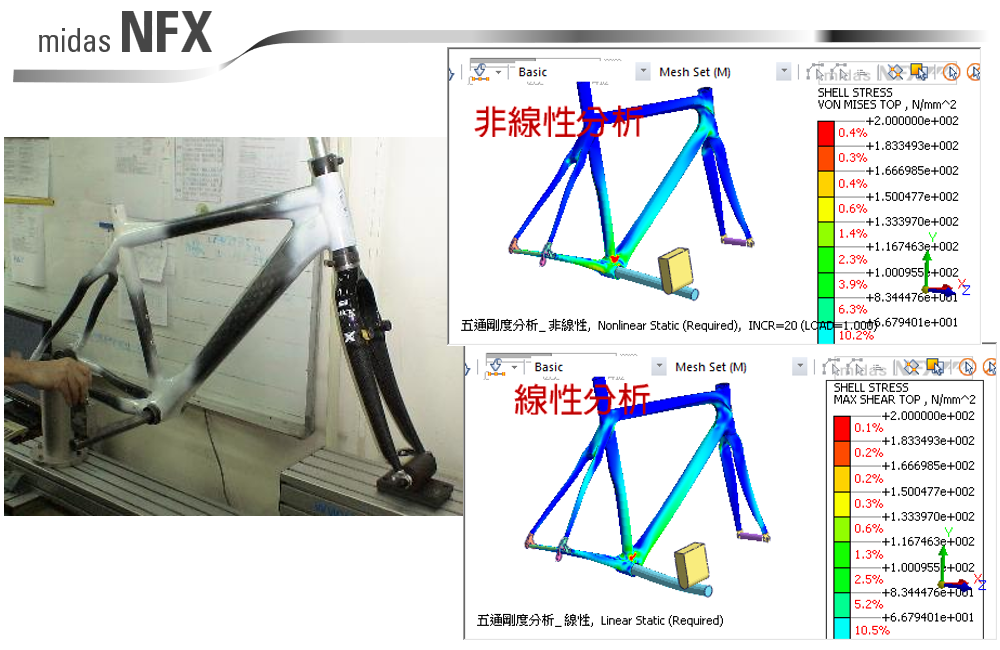

整车-五通刚性

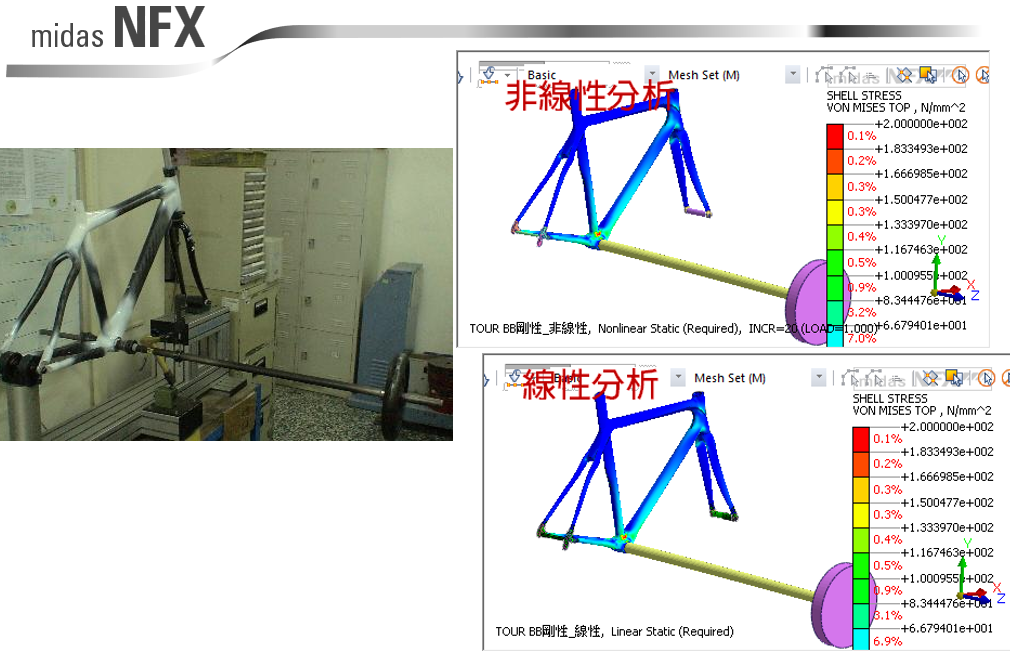

整车-TOUR BB刚性

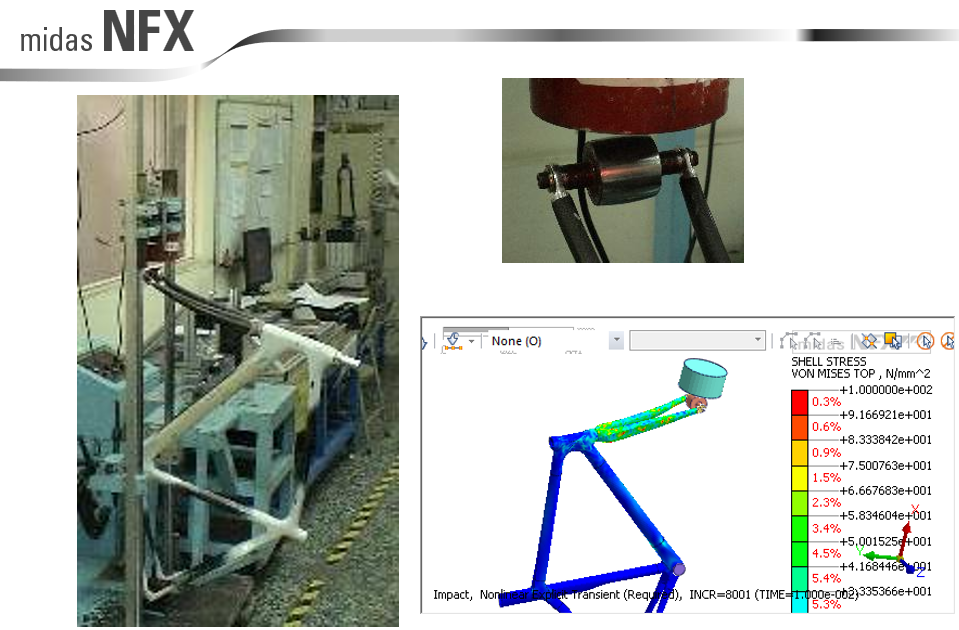

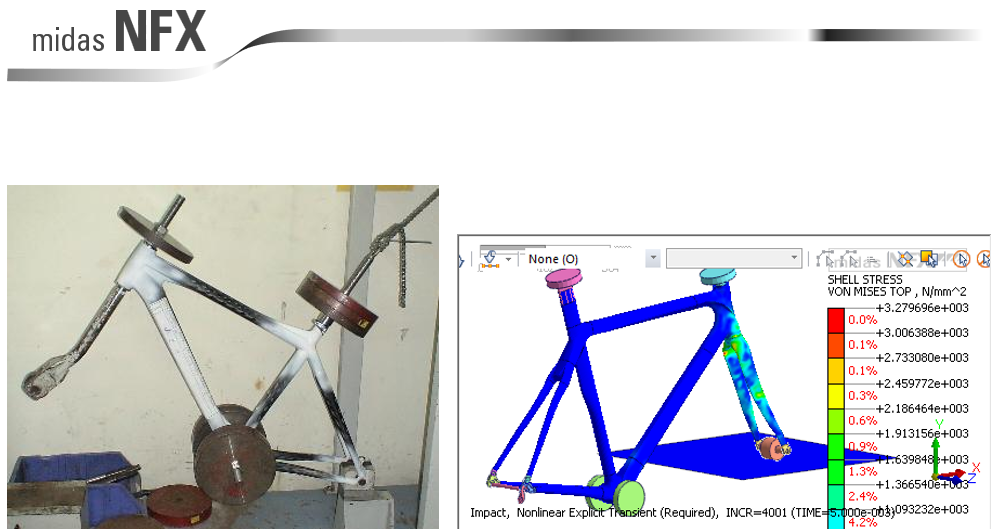

整车-冲击测试（Falling Mass）

整车-摔落测试（Falling Frame）

why？选择MeshFree分析
