技术前沿 I 如何轻松完成刚柔结合 PCB 弯曲的电磁分析?

6天前浏览16

对于使用刚柔结合 PCB 的系统,确保功能性、安全性和有效性是重中之重,尤其是用于先进医疗植入物、高精度关键军事设备以及类似受监管机密设备的系统。为此,一定要对它们进行全面详尽的仿真。Footprint 尺寸较小的系统必须具有很高的封装密度,才能容得下各种器件。


随着器件密度增加,电磁 (EM) 问题日益突出,降低了电气性能。3D 设计的复杂性使刚柔结合 PCB 的电磁分析成为一种挑战。刚柔结合电路可以弯曲的这一点,使设计人员能够以较低的成本实现多个空间利用率极高的堆叠设计,因此大受欢迎。对于大多数传统的仿真技术来说,此类电磁仿真极具挑战性,甚至是不可能实现的。3D 结构要求仿真器能够应对复杂设计、大型系统和多种技术,以尽量减少风险并确保设计成功。


凭借独特的轮廓、高速互连、轻质且高度可靠的柔性层压板,刚柔结合 PCB 广泛适用于各种电子设备,从可穿戴设备到移动电话、军事和医疗设备。微型电子产品行业正在迅速发展,市场前景广阔,这也是刚柔结合 PCB 最主要的应用领域。随着需求增长和消费电子市场不断发展壮大,预计未来几年刚柔结合 PCB 的市场需求将出现飙升。全球刚柔结合 PCB 市场预计将在 2028 年达到 580 万美元。




图源:Cadence


导致重新设计 (respin) 的原因数不胜数。调查显示,每次重新设计的成本约为 2500 万美元,根据芯片的复杂程度不同,成本会有很大差异。例如 IC 封装,如今的技术已经发展到十分复杂的水平。容易出差错的地方可能是电气、制造良率、封装组装、EMI/EMC 等等。在整个封装中传输的高速数据量激增,因而导致电磁辐射,产生辐射性和传导性干扰。传输线结构和工作频率也会影响产品性能。当复杂的异构设计成为主流,在质量与容量之间取得平衡就变得尤其关键。对于芯片制造商来说,对复杂的设计进行仿真以分析系统在现实世界中的表现,这项工作极为繁重,但又必不可少。


1

刚柔结合板 PCB 弯曲的挑战

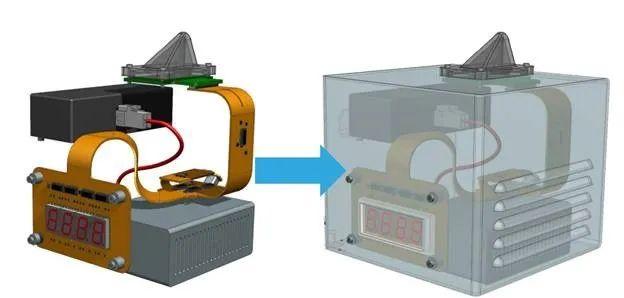

微型、手持和可穿戴设备需要把各种器件组装到紧凑的外壳中,这需要轻巧灵活的刚柔结合设计。弯曲电路板,并导入弯曲电路板文件以进行 3D 电磁仿真,这项工作远非说起来那么容易。刚柔结合环境使用独特的材料,在整个设计中具有不同的厚度、灵活性、表面处理方式和防护材料。还需要满足特定的弯曲标准,必须定义弯曲标准、弯曲定义和位置等,以及弯曲的预期干扰等限制。


随着刚性和柔性技术相结合,也催生了新的验证挑战。柔性电路的薄层暴露了顶层和底层的布线。由于屏蔽较少,通过这些层传输的高频信号会产生 EMI 辐射,导致弯曲区域的近场和远场泄漏增加。复杂精细的 3D 设计使仿真变得更加复杂,因为要将电路板弯曲到很小的体积,定义材料属性,创建端口,并使用有阴影线的接地平面和电源平面,这对传统的 FEM 和 FDTD 3D 数值求解器技术来说是一项挑战。传统的工具涉及繁琐的手动过程。弯曲容易导致过孔和层错位错误;材料属性、器件和网络定义在 CAD 转换中会丢失。此外,混乱的几何形状为弯曲结构的网格化增加了难度。混合型动态 3D 电路板需要一种不会导致错误的弯曲方法。借助支持工具互操作性的工作流程,设计人员能够使用 3D 有限元法 (FEM) 分析来准确验证刚柔结合走线,从而加快产品上市。


2

利用 Cadence 技术设计柔性电路板


预处理费时费力,需要几个小时到几天的时间,并且仿真成功率低,而两步流程在几分钟内即可完成,仿真成功率达到 99%。这就是 Cadence 提供的优势:一个全新的工作流程,有助于应对刚柔结合 PCB 的挑战。为了应对当下的设计复杂性和挑战,EM 工程师需要使用创新技术进行 3D EM 建模。Cadence 新的创新工作流程与 IC、封装、PCB 和系统工具无缝衔接,有助于缩短设计周期,提高整体生产力。复杂精细的传统工作流程容易导致人为错误和 CAD 转换失误。




图源:Cadence

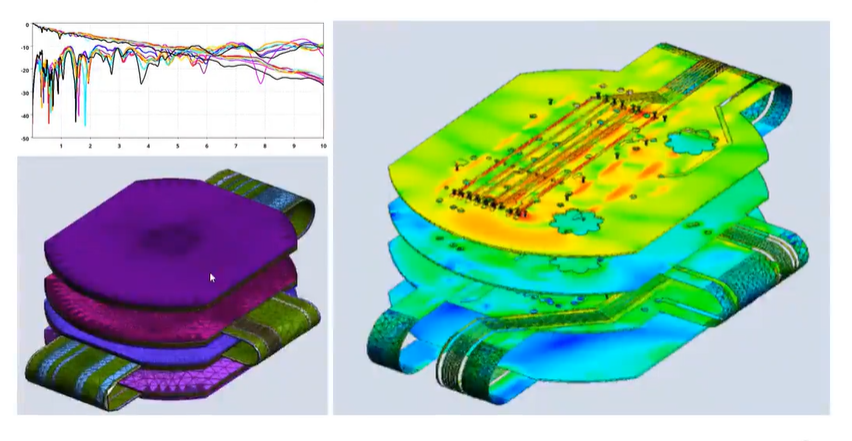

Clarity 3D Solver 将复杂的刚柔结合设计工作流程简化为只需两步的设计过程。Cadence PCB 设计工具 Allegro PCB Editor 可以在数据库中捕捉到已经定义的弯曲信息,不需要任何人工操作,避免了转换 CAD 和修复相关问题耗费的时间和精力。无需进行中间转换,就可以将电路板导入 Clarity 3D Solver,并转换整个数据库,包括弯曲的 3D 几何形状、材料属性、器件和网络定义。无需使用机械工具来管理几何信息,所以很容易对弯曲角度进行网格和参数化处理。Clarity 3D Solver可以运行仿真,查看 S 参数、近场和网格结果;同时不需要回到 PCB 编辑器,就可以对弯曲进行任意调整。


两步流程


对于现代微型电子系统来说,刚柔结合 PCB 提供的紧凑封装必不可少。在时间和成本优化方面,与器件密度极高的芯片相比,刚柔结合 PCB 电路板具有极大的优势。但它们需要特殊的材料以及额外的分层设计,因此,重新设计的代价十分高昂。此外,医疗、军事设备以及其他使用刚柔结合 PCB 的受监管机密设备对故障是零容忍的,因此确保它们的功能性和安全性是重中之重。刚柔结合 PCB 的曲部分会加剧辐射泄露,因此进行 EM 分析非常重要。


Cadence Clarity 3D Solver 解决方案与 Allegro PCB Designer 集成,提供了一个两步流程,不仅不易出错,还极大地减少了进行刚柔结合 PCB 弯曲 EM 分析所需的时间和工作量。





来源:Cadence楷登
System电源电路电子消费电子芯片材料Cadence电气
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-10-26
最近编辑:6天前
Cadence楷登
签名征集中
获赞 1粉丝 107文章 631课程 0
点赞
收藏
作者推荐

技术博客 I PCB 阻焊层与助焊层的区别

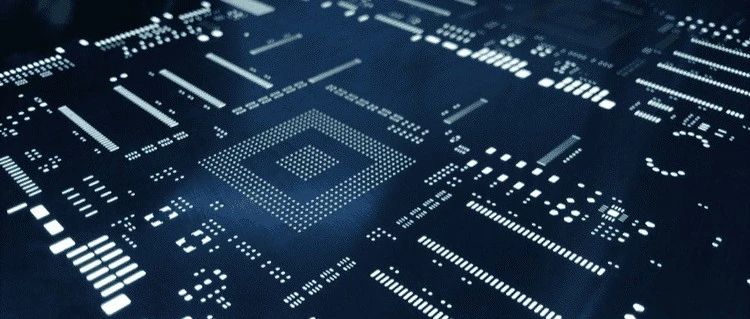

本文要点PCB 阻焊层的基础知识。了解焊膏在 PCB 上的作用。针对阻焊层和助焊层设置 PCB CAD 系统。一块标准的印刷电路板 (PCB) 通常需要两种不同类型的层,即“罩层 (mask)”。尽管阻焊层 (solder mask) 和助焊层 (paste mask) 都是“罩层”,但在 PCB 制造过程中,它们分别用于两个完全不同的部分。本文将探讨助焊层与助焊层之间的区别,并详细介绍 PCB 设计师在 PCB layout 中使用这些层时需要了解的内容。阻焊层和电路板制造为了制造双面电路板,电介质核心材料被夹在两层由器件焊垫、区域填充物和连接走线组成的铜连接之间。这种基本结构也用于多层电路板的层对,只是铜和电介质材料更薄,且不包括内层的焊垫。最终,所有这些层对合在一起,构成一个多层电路板,之后进行钻孔,然后成品电路板就可以交给组装人员安装电子器件了。然而,在将电路板送到组装人员那里之前,必须完成另一个步骤来保护电路板:涂抹阻焊层。阻焊层(或被一些制造商称之为阻焊剂)是一种应用于电路板外表面的保护材料。阻焊层将覆盖整个电路板的表面,包括金属和电介质材料,除了将被焊接的焊盘和过孔。该覆盖层将保护电路板不受金属氧化、腐蚀、灰尘、甚至人类接触所污染。两个暴露的金属区域之间的阻焊层也将有助于防止焊料在裸 露区域之间出现桥接,并在金属表面堆积。 激光切割的不锈钢焊膏钢网阻焊材料可以通过两种不同的工艺涂到电路板上:01液体:使用丝网印刷工艺,可将阻焊材料直接涂在电路板上,然后材料会硬化,使焊盘和钻孔暴露在外。02感光材料:感光阻焊材料可以作为液体涂抹,也可以作为一片干膜铺在电路板上。然后将电路板暴露在紫外光下,要焊接的焊盘和过孔除外。曝光会使整个电路板上的阻焊材料硬化,然后清洗掉过孔和焊盘上未曝光的材料。树脂是一种常用的阻焊材料,因为它对高温、潮湿和焊料有耐受性。阻焊层通常是绿色的,但如果 OEM 希望用不同颜色的电路板来区分不同的生产步骤,也可以采用其他颜色。例如,原型电路板可能是红色的,而绿色则表示常规生产的电路板。同样重要的是,阻焊材料涂抹的厚度要合适,以确保均匀涂抹,实现最佳固化效果。接下来,我们来了解一下助焊层以及它在 PCB 组装中的作用,并看看它与阻焊层有什么不同。 PCB CAD 系统中的阻焊层图像助焊层和电路板组装波峰焊将器件焊接到制造的电路板上有两种主要方法,第一种是波峰焊。这种工艺要求将通孔元件插入钻孔中,并将表面贴装部件粘贴在电路板的焊垫上。然后,电路板在传送带上穿过一台机器,机器上有一道道波浪状熔化的焊料,电路板必须通过这些波浪。波浪会穿过钻孔,焊接通孔部件,并在表面贴装元件的焊盘和引线之间形成一个焊点。回流焊第二种工艺称为回流焊,此工艺会使用到助焊层。回流焊工艺从一层焊膏开始,焊膏附着在要焊接的表面贴装焊盘上。焊膏是一种由金属焊料颗粒和粘性焊剂组成的材料,像腻子一样具有粘性。焊剂不仅能清洁电路板和待焊部件的焊接表面,而且还能作为粘合剂将元件固定在原位,直至焊接完成。在通过回流焊炉时,焊膏熔化,然后为粘住的元件形成一个牢固的焊点。可以通过三种主要方法在电路板上涂抹焊膏:01人工涂抹:对于 PCB 返工或产量有限的情况,如原型电路板,可以使用注射器手动涂抹焊膏。不过,这个过程既费时又费力,对于量产来说并不实用。02喷射打印:利用 PCB CAD 系统的助焊层数据,可以使用一台喷射打印机在电路板的每个表面贴装焊盘上涂抹锡膏。这种操作方法非常精确,但速度不一定最快。03钢网:对于大批量生产的电路板,制造商会使用来自 PCB CAD 系统的同一助焊层数据创建一个钢网,作为喷射打印机使用。钢网通常是用激光制作而成,并且用不同的材料进行处理,以保证焊膏涂抹的精确性,并确保钢网具有较长的使用寿命。使用刮刀可以在一分钟内将焊膏涂在电路板上,对于大批量生产来说,这是最快的涂抹方法。 阻焊层和助焊层之间的主要区别是,阻焊层是涂在电路板上用于保护电路板的材料,而助焊层是用来涂抹焊膏的图案。 接下来,我们来了解一下如何使用 PCB CAD 系统来创建阻焊层和助焊层。 与上图相同的视图,只显示焊膏PCB 设计层:阻焊层和助焊层PCB CAD 系统将使用不同的内部层来表示顶部和底部的阻焊层以及顶部和底部的助焊层。CAD 系统中的每个层都可以显示相应的数据,用于制作阻焊层和助焊层、模板或用于在电路板上涂抹阻焊层和焊膏的图案。在上面的两张图片中,我们可以看到 PCB CAD 系统中绿色的阻焊层和红色的助焊层。请注意,阻焊层图像中包含的元素比助焊层多。这是因为阻焊层图像中显示了所有将要焊接的钻孔、过孔和表面贴装焊盘,而助焊层图像只显示了表面贴装焊盘。阻焊层元素定义了不涂抹阻焊剂的位置,而助焊层元素定义了涂抹锡膏的位置。在大多数情况下,在 PCB CAD 系统中,阻焊层和助焊层的创建都是自动进行的。尽管 PCB 设计师可以控制阻焊层和助焊层元素的尺寸和形状,但大多数人会将其设置为与 PCB footprint 中的焊盘或过孔的尺寸相同。如此一来,电路板制造和装配车间需要负责改变这些元素的尺寸和形状,以实现 PCB 可制造性。不过,如果设计师希望控制阻焊层和助焊层元素,可以编辑 PCB footprint 或通过后处理程序来运行相应的数据。现在,我们来了解一下如何在 Cadence® Allegro® PCB Editor 中创建阻焊层和助焊层。 Allegro PCB Editor 中的 Cross Section Editor 显示了阻焊层和助焊层使用 PCB CAD 层在 Cadence Allegro PCB Editor 中,用户可以使用 Padstack Editor 全面控制阻焊层和助焊层的形状和尺寸。这允许设计师添加、删除或编辑设计中使用的任何焊盘元素。同时,还可以在 Constraint Manager 中设置管理这些元素的规则。通过检查制造和装配规则,系统会显示可制造性问题警告,如细间距焊盘之间的阻焊层不足,以防止焊料桥接。在 Cross Section Editor 中,可以用合适的阻焊层和助焊层来配置设计。在上图中,编辑器中显示了设计各层的堆叠,包括不同的阻焊层。这些层可以通过宽度和材料信息进行配置,以便规划各层的堆叠,实现成功制造。 来源:Cadence楷登
