电驱NVH案例分享

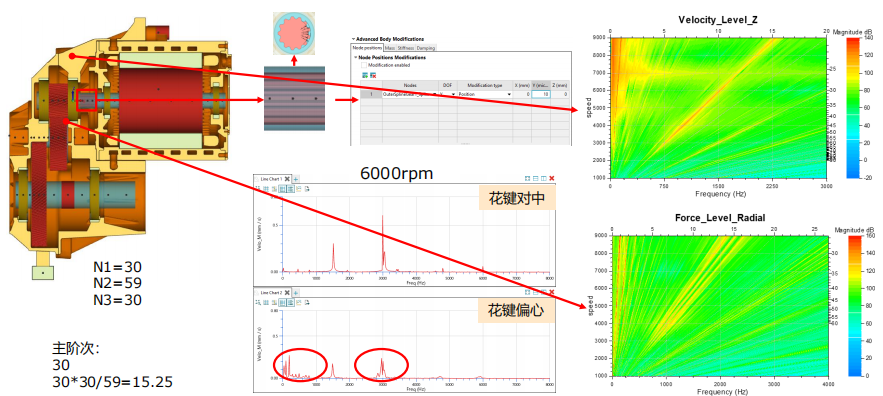

案例1、花键连接对中度影响

内外花键不对中，产生1、2、3、4、5等低阶次噪声。

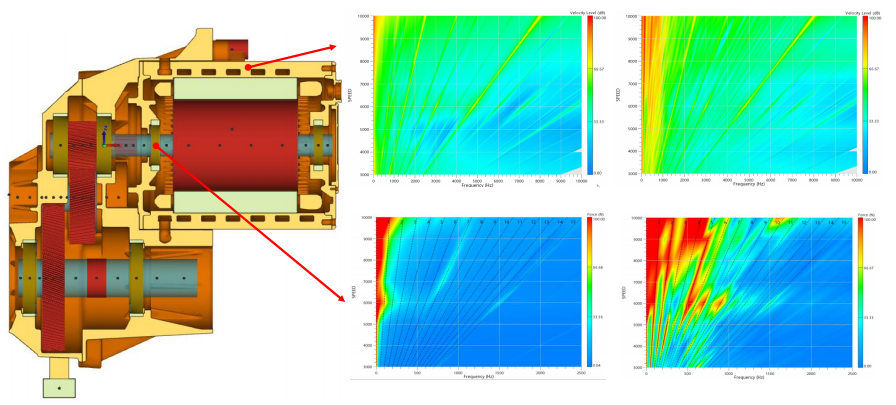

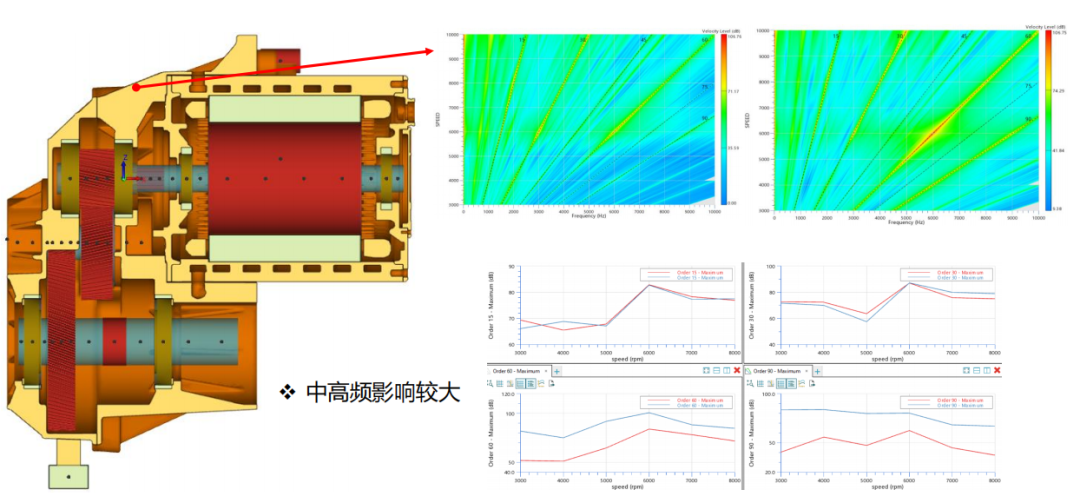

案例2、轴承不对中影响

轴承不对中，也会产生1、2、3、4、5等低阶次噪声。

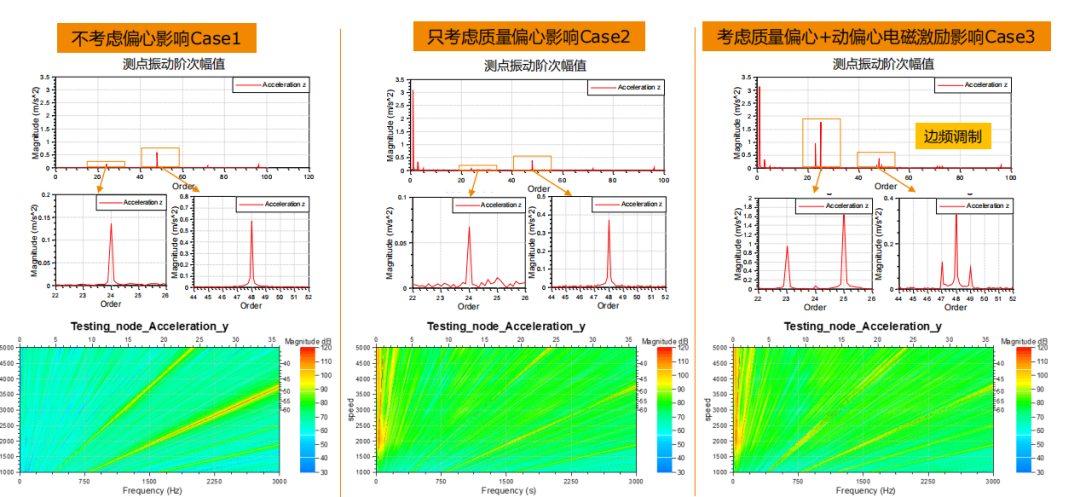

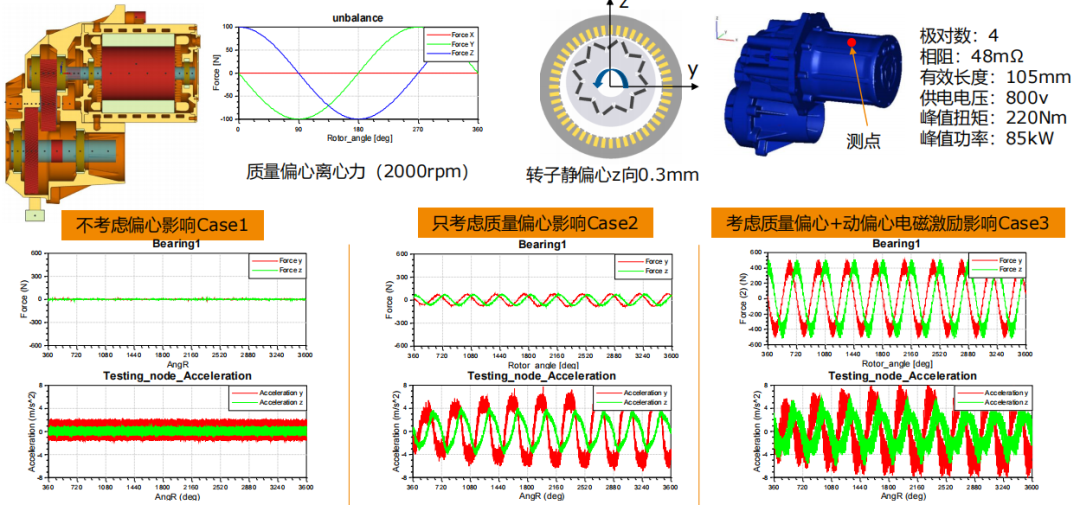

案例3 、转子偏心影响

动偏心较静偏心产生的影响更为严重，通过会在主阶次附近产生边频。

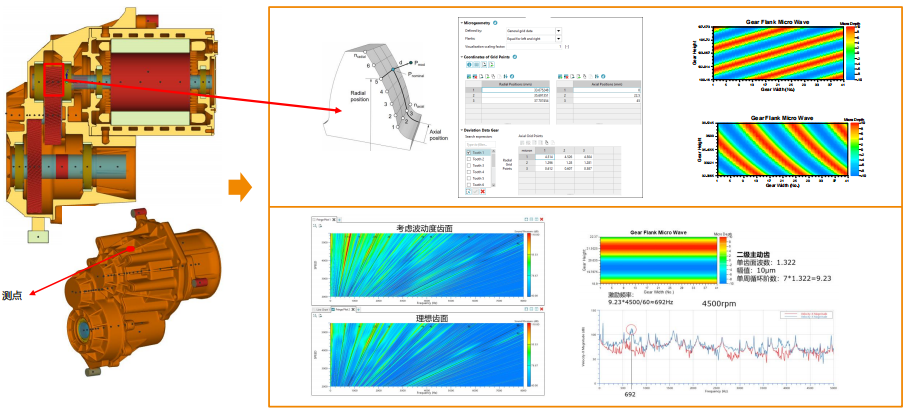

案例4、齿面加工误差影响

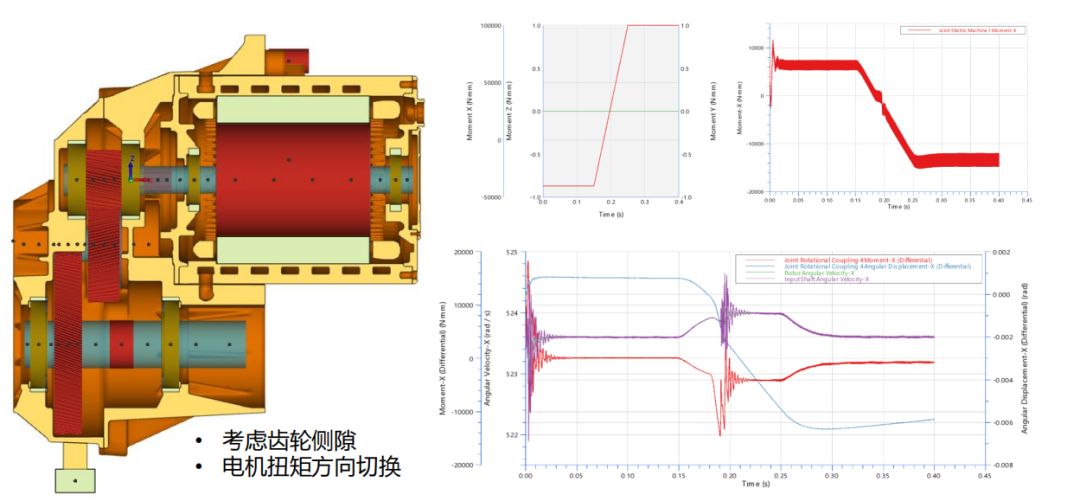

案例5、电机瞬态扭矩过零系统冲击分析

Tip in、Tip out冲击噪声主要通过电机控制策略优化及传动链间隙控制两个方面着手。

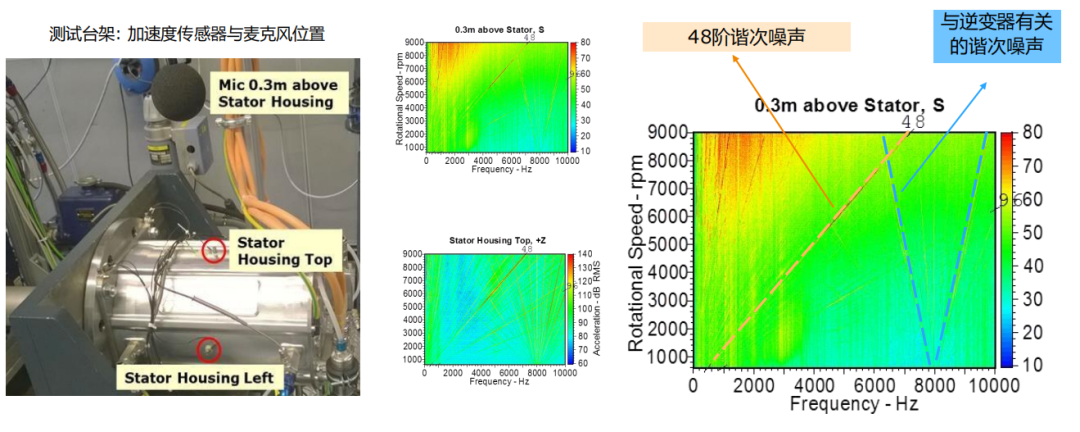

案例6、电机PWM控制对噪声影响

通常采用调整不同转速段的开关频率进行优化或者采用随机开关频率将开关频率的能量打散，改善高频噪声的主观感受。
