机械动图第347期：机械原理动态图，机械工程师的最爱（63）

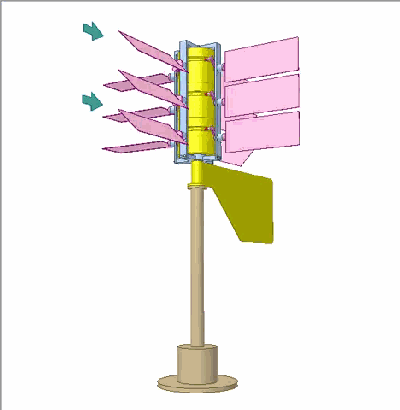

翻转翼型的风力涡轮机1

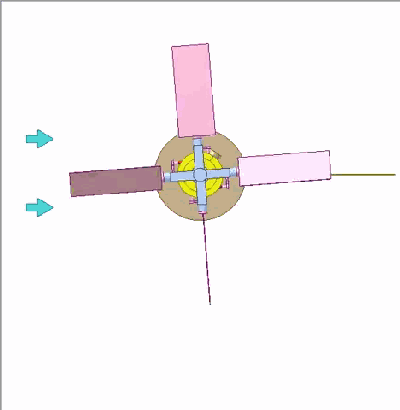

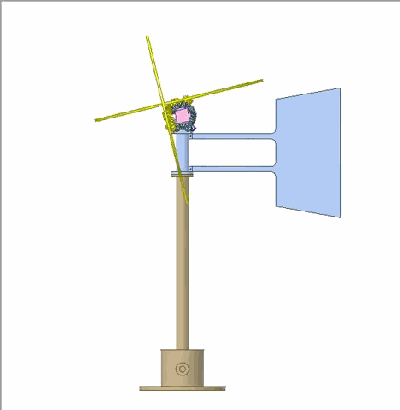

由于黄色的筒形凸轮、粉红色翼型只在涡轮机柱的一侧显示了它们朝向风流（蓝色箭头）的面。 因此，风总是在涡轮机的蓝色轴上施加扭矩。下面这个动图展示的是细节。

黄色尾舵有助于将凸轮块（在棕色柱上枢转）向风流方向旋转。

其实这种结构也可以只使用一个凸轮，并通过绿色条（构建平行四边形机构）连接每一列的翼型，如下面动图所示。

翻转翼型的风力涡轮机2

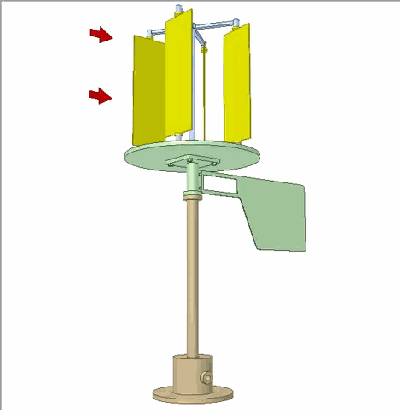

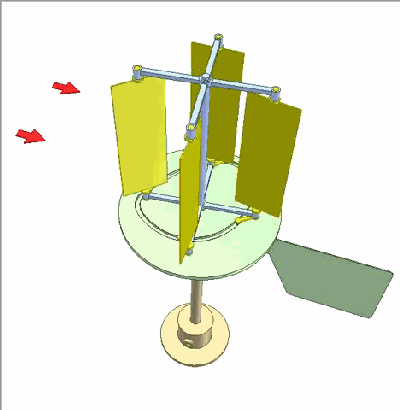

黄色翼型显示他们朝向气流（红色箭头）的面，由于绿色盘形凸轮，仅在涡轮机柱的一侧，所以风总是在涡轮机的蓝色轴上施加扭矩。

俯视看一下它的运动细节

↓↓

绿色尾舵有助于将凸轮块（在棕色柱上枢转）向风流方向旋转。

半圆形翼型风力涡轮机

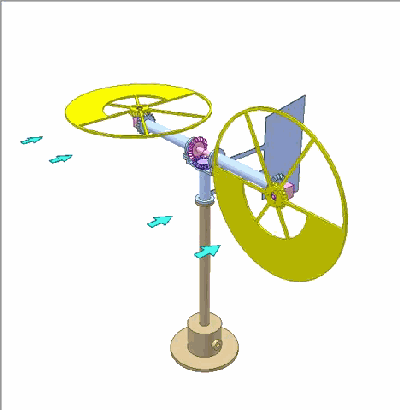

当黄色翼型位于蓝色水平杆下方时，另一黄色翼则朝向风流（蓝色箭头）。 翼型面垂直布置，以确保风吹动翼面为涡轮机产生持续的扭矩。蓝尾舵有助于旋转蓝色杆（在棕色柱上转动）朝向风流。紫色垂直齿轮轴将扭矩传递给发电机（未示出）。

不同位置视图展示

↓↓

旋转和平移动作构件1

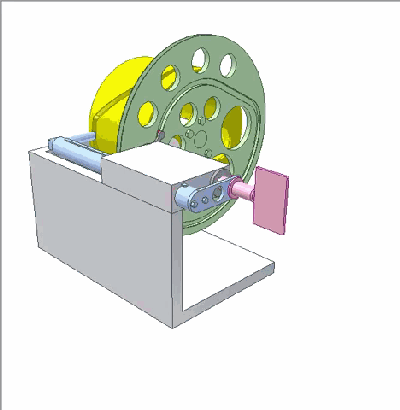

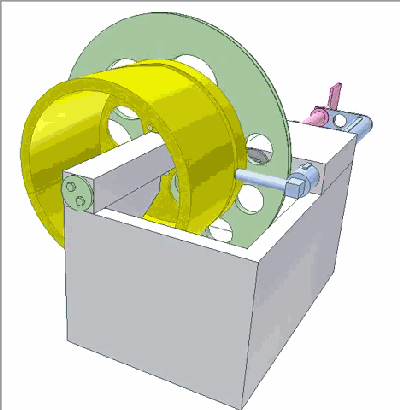

输入部分是黄色桶形凸轮和绿色圆盘凸轮。输出部分是粉红色轴，它向前移动→向右转→向后移动→向左转。桶形凸轮控制直线运动。绿色盘形凸轮控制90度转到，角运动。

不同的角度

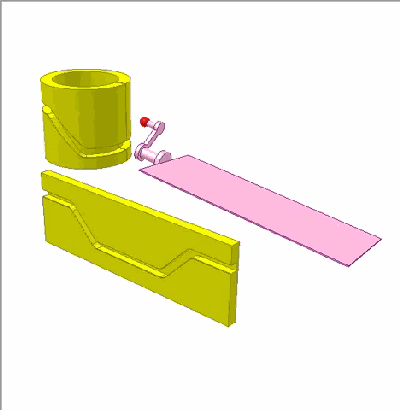

下面这个动图更好理解

↓↓
