海上浮动式风力发电机系泊仿真 【前置课程】：SolidWorks几何建模到计算域

本课适合哪些人学习：

本课程不涉及复杂的仿真设置与求解，而是专注解决整个仿真工作流中最基础、最核心的几何源头问题。

1. 仿真初学者与几何建模入门者：对STAR-CCM 或其他CFD仿真有学习计划，但卡在“第一步”——如何从零开始创建一个正确、可用的计算几何模型；SolidWorks软件新手，希望通过一个具体的、专业的工程案例（浮式风机）来系统学习建模思路与操作技巧。

2. 需为仿真准备几何模型的研究人员：硕士、博士研究生及其他科研人员，其课题涉及浮式结构、海上风电、海洋工程等领域的流体或结构仿真；课程将手把手教你如何根据仿真需求进行几何清理、简化与流体计算域创建，为你后续的网格划分和数值计算打下坚实基础，避免因几何问题导致仿真失败或结果失真。

3. 注重模型规范与接口的工程师：从事船舶与海洋工程、风电结构设计的工程师；课程内容直接针对工程仿真中的实际需求，教你如何构建符合CFD分析标准的几何模型，理解“计算域”的概念与创建方法，确保模型能顺利导入后续仿真软件并进行高效计算。

4. 相关专业的本科生与求知者：流体力学、船舶工程、海洋工程、新能源等专业的学生；通过一个前沿且综合的工程案例（浮式风力机），将专业知识与三维建模实践相结合，极大提升工程建模能力与项目竞争力，为毕业设计、科研或就业做好准备。

你会得到什么：

1.掌握专业几何清理与简化技巧，为高质量仿真计算奠定正确模型基础。

2.学会创建关键“流体计算域”，理解其原理，直接满足CFD仿真前置需求。

3.形成标准化建模思维，确保模型在不同软件间顺畅传递，提升协作效率。

4.通过完整风机建模实战，快速获得可复用工程经验，增强科研与就业竞争力。

课程介绍：

课程宗旨👇即学即用

基于理解👉注重操作

强调验证👉融会贯通

      在海上风电快速发展的时代，准确预测浮动式风力发电机在复杂海洋环境中的运动与载荷响应，是确保其安全性与经济性的核心挑战。数值仿真已成为解决这一挑战的关键工具，而一个准确、清洁、仿真就绪的几何模型，是一切可靠分析的基石。许多初学者与工程师往往在仿真初期就陷入困境——并非因为理论不足，而是因为不知如何将实际工程结构转化为可供CFD软件高效计算的几何模型。

      为此，我们特别推出这门《海上浮动式风力发电机系泊仿真 · 前置课程：从SolidWorks几何建模到计算域构建》。本课程不涉及复杂的求解器设置与理论公式，而是聚焦于整个仿真工作流中最基础、最关键、却最常被忽视的起点：如何从零开始，构建一个专业、规范的几何模型与计算域。

课程核心内容

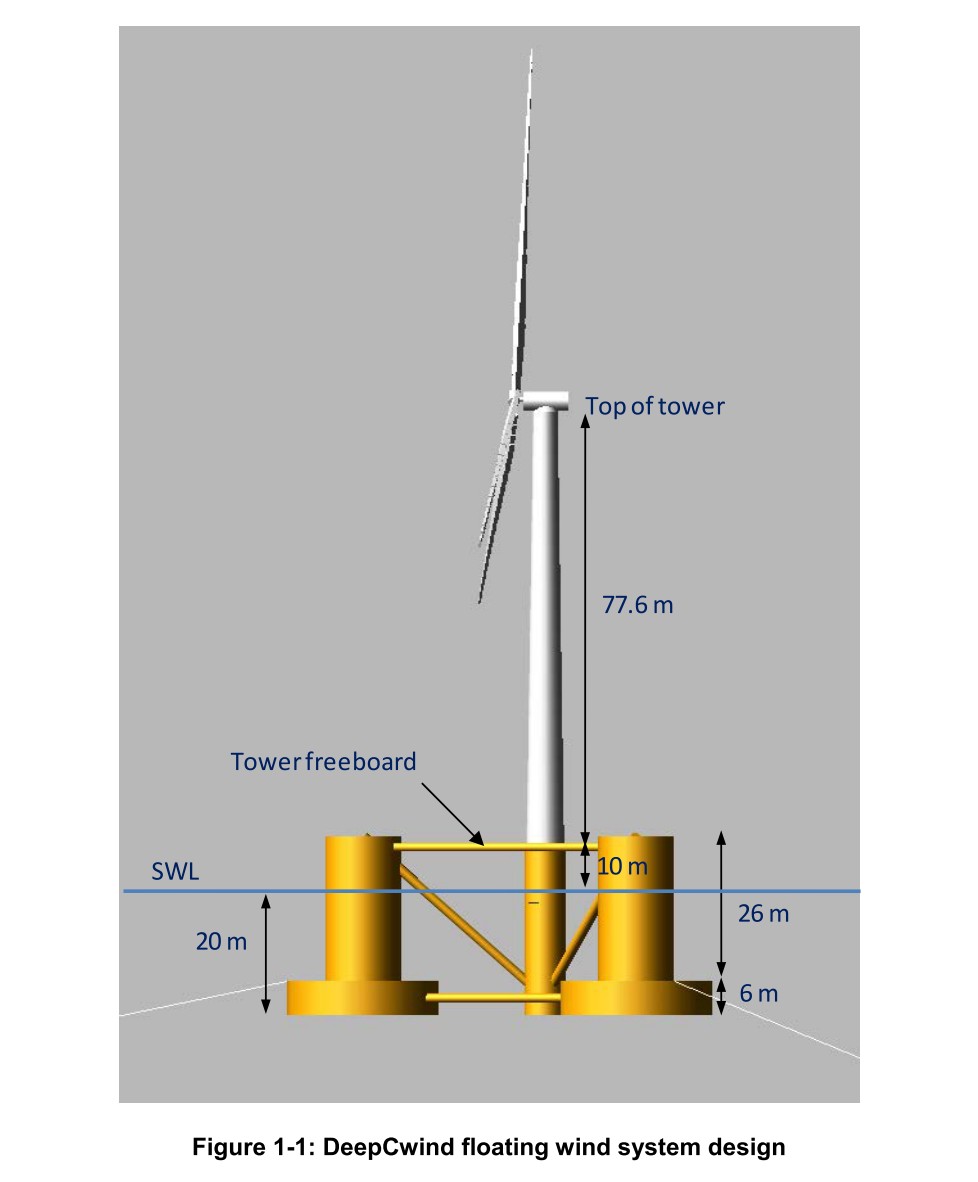

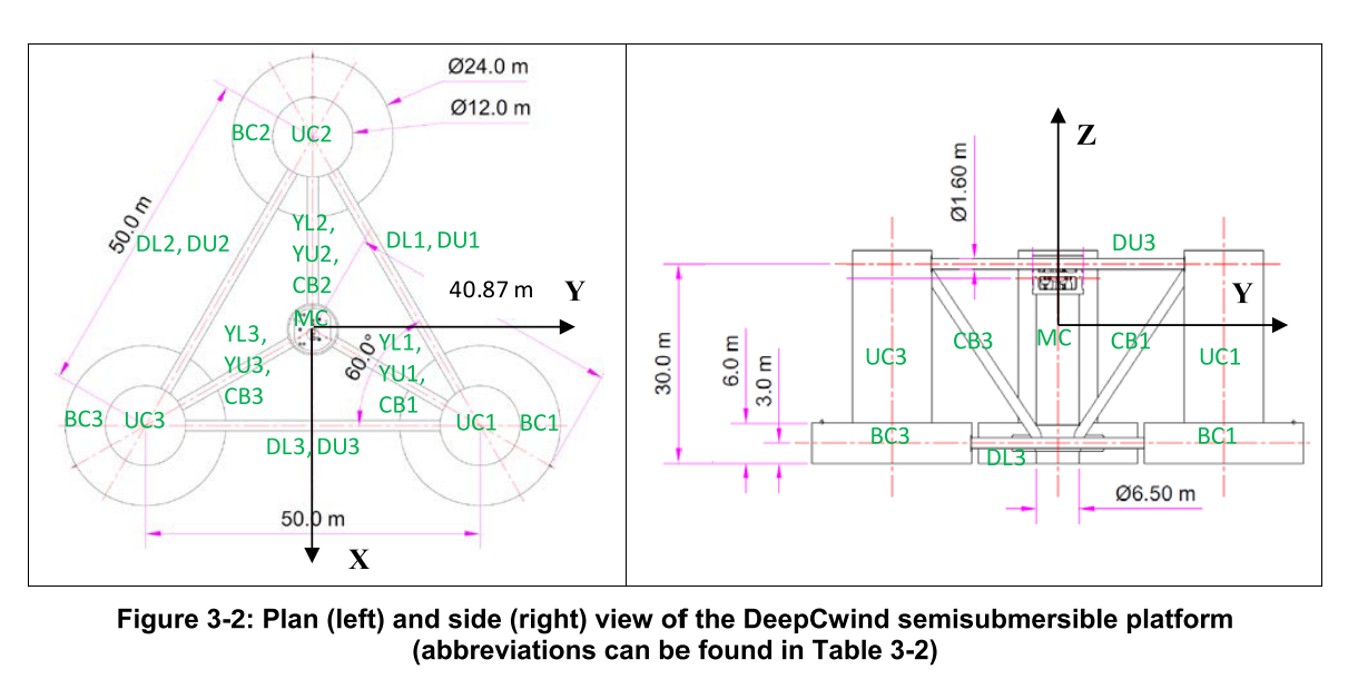

      本课程以国际公认的NREL 5MW参考风机与OC4半潜式浮动平台这一经典组合为工程案例，全程采用SolidWorks软件，带领学员完成从零件到组合，再到流体计算域创建的完整流程。

第一阶段：关键部件参数化建模

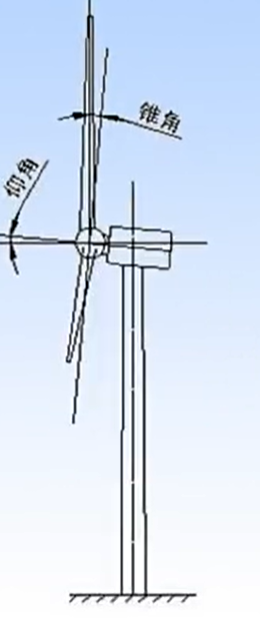

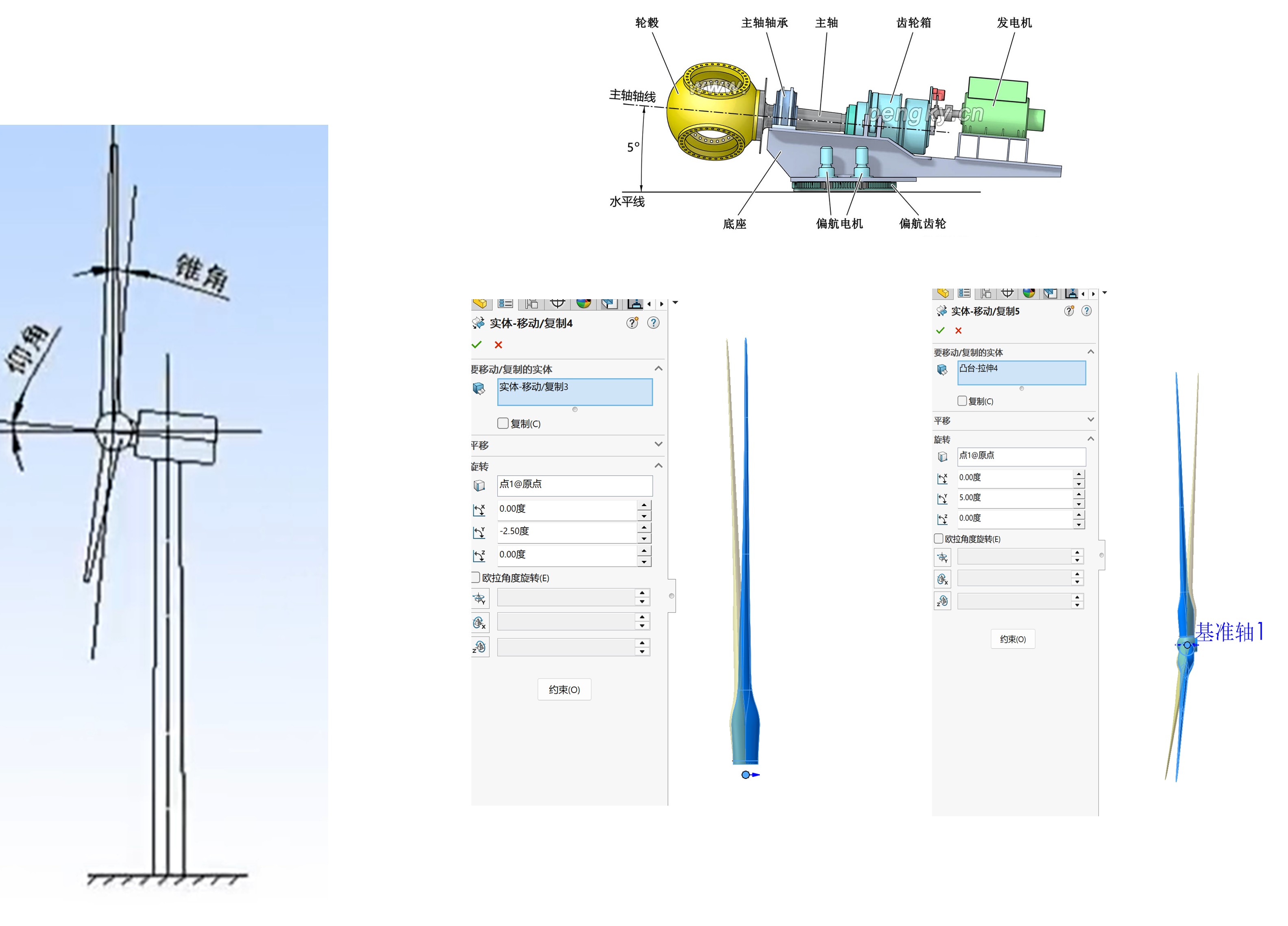

      您将从理解风机叶片、塔筒、机舱、轮毂以及浮台立柱、横撑、压载舱等核心部件开始。课程将详细演示如何精确实现风机的 2.5°锥角与5°仰角设置，并解释这些角度在气动性能与结构设计中的意义。通过拉伸、切除、阵列等操作，您将掌握高效构建复杂曲面与结构的技巧。

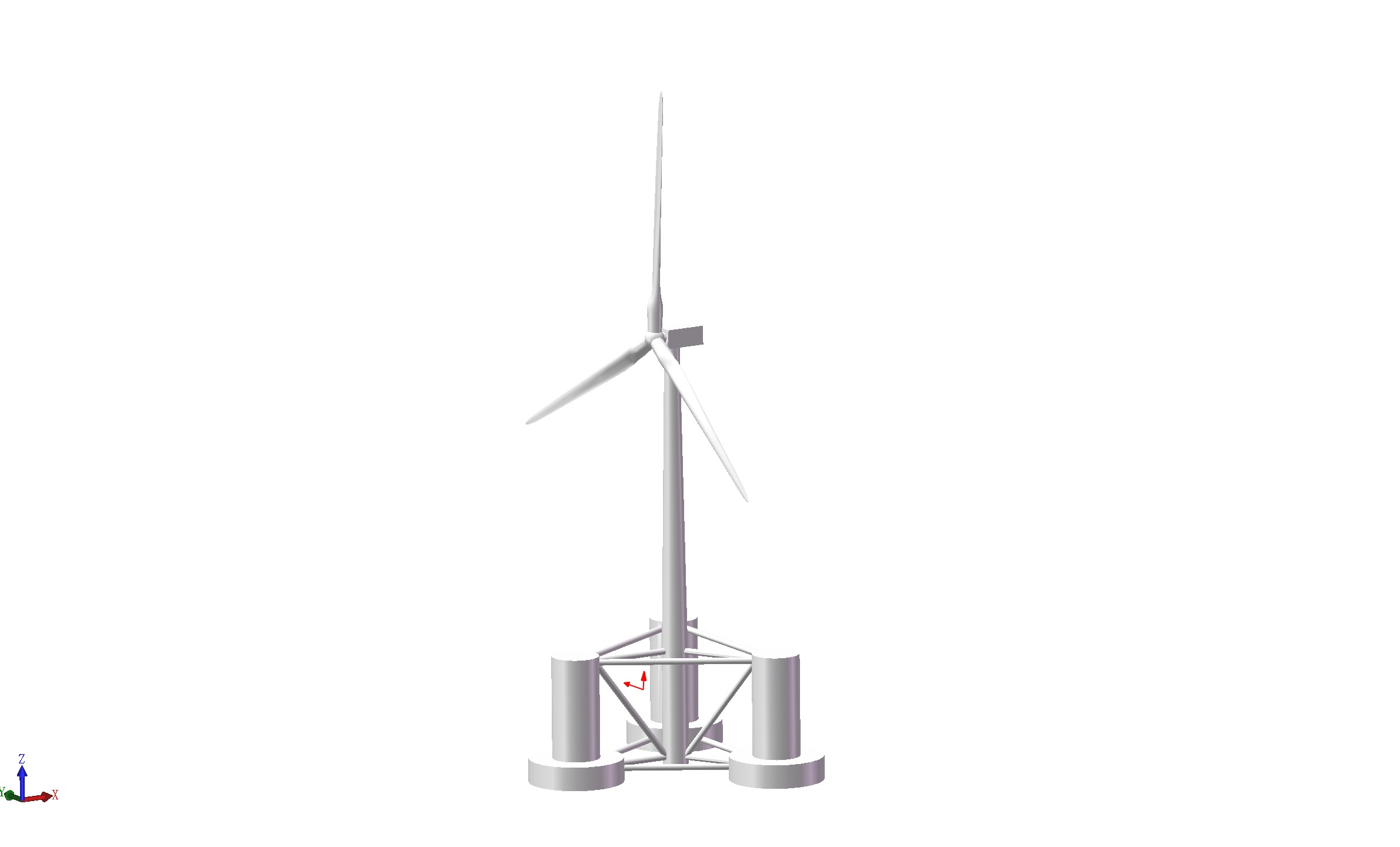

第二阶段：整机组合与空间布局
      在完成部件建模后，课程将指导您进行整机组合，确保各部件定位准确、约束合理。重点讲解风机与浮台之间的连接结构（如支架）建模，这是传递载荷的关键。

第三阶段：面向仿真的几何计算域创建
       这是本课程区别于普通建模课的核心。我们将完全从仿真驱动的视角出发，对实体进行计算域创建。

1. 计算域构建： 这是将“实体模型”转化为“仿真模型”的关键一步。课程将详细教学：

• 旋转区域划分： 为何以及如何在风机周围创建风机加密区域，该区域是包含叶片、轮毂并允许旋转的内部流域。

• 运动区域定义： 核心讲解如何创浮动风机运动区域的整体概念，为后续定义浮台六自由度运动奠定几何基础。

• 外流场域创建： 如何建立一个尺寸足够大、能充分发展流动的方形域。

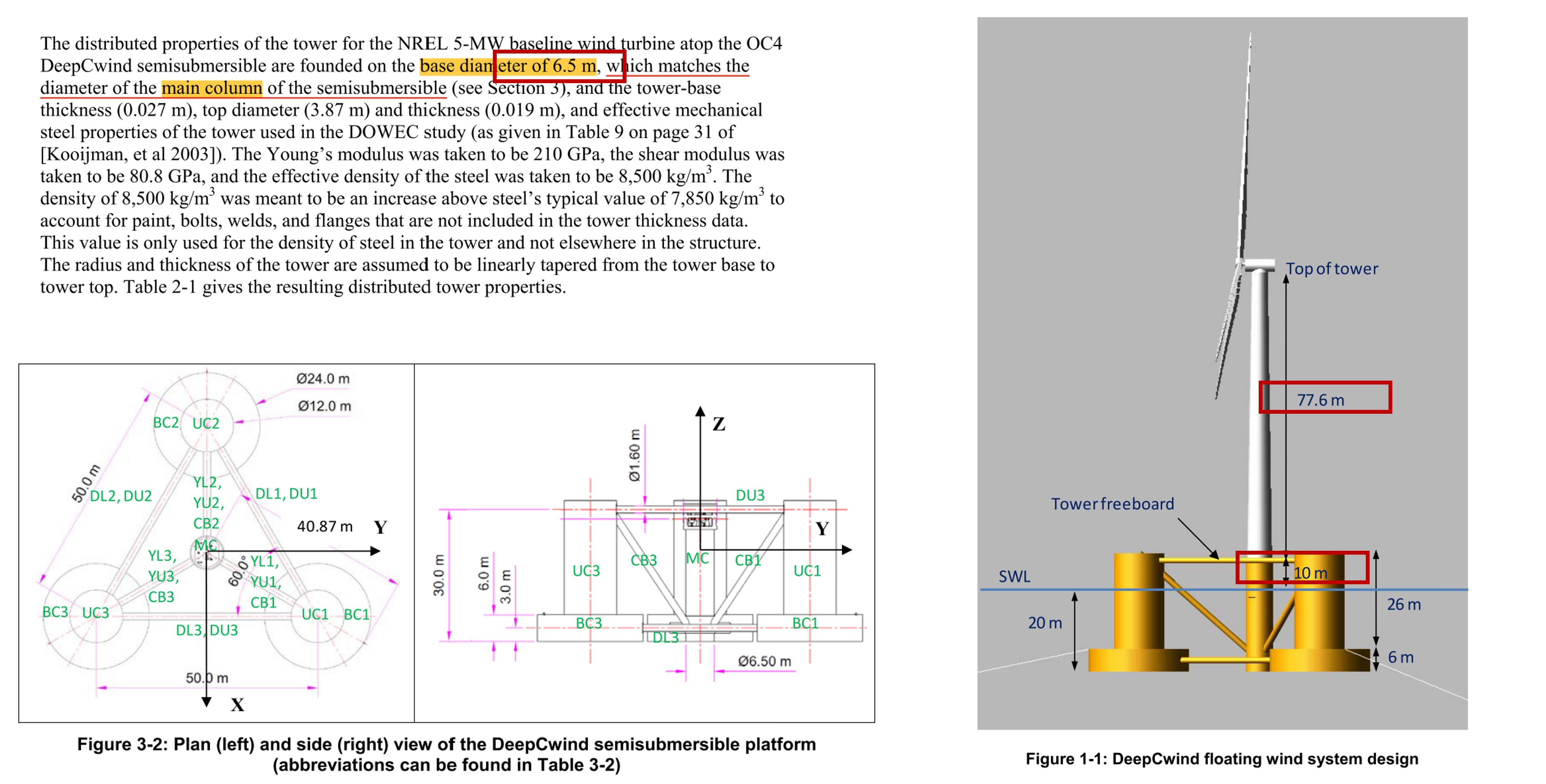

2. 尺度校准： 结合PPT中的关键数据（如缩放比例39.369，拉伸高度500），学习如何对模型进行最终的尺度检查与调整，确保其与实际物理尺寸（官方参考文献）完全一致。

课程特色与教学方式

• 手把手，零基础友好： 假设学员无任何SolidWorks建模经验，操作步骤详尽，从软件界面介绍开始，确保每位学员都能跟上。

• 项目驱动，目标明确： 所有教学围绕一个完整的、具有高度工程代表性的案例展开，学员最终将获得一个可直接用于STAR-CCM 、OpenFOAM、Fluent等主流CFD软件进行仿真的完整几何文件。

• 聚焦“仿真就绪”： 课程不止步于“画得像”，而是深入探讨“为何这样画”，强调几何模型如何服务于网格划分、边界条件设置等后续环节，培养学员正确的仿真前置思维。

• 原理与实践结合： 在每一步关键操作（如创建旋转域）时，都会穿插讲解其背后的流体力学与数值计算原理，让学员既“知其然”也“知其所以然”。

学习收获

      完成本课程后，您将能够：

1. 独立使用SolidWorks完成海上浮动式风力发电系统的三维参数化建模。

2. 深刻理解“计算域”的概念，并能针对不同分析场景（气动、水动力、流固耦合）合理构建外部流场与内部运动区域。

3. 掌握一系列面向CAE仿真的几何清理、简化与准备的核心技巧。

4. 获得一个完整的、可直接用于后续高级系泊动力学仿真的NREL 5MW-OC4模型，为您的研究或设计工作节省大量前期准备时间。

5. 建立起从“几何实体”到“仿真模型”的系统性思维，为学习更复杂的多物理场耦合仿真打下坚实地基。

课程相关图片：
