机械动图第528期：实验室各种仪器原理动图剖析（二）

分析原理：在外磁场中，具有核磁矩的原子核，吸收射频能量，产生核自旋能级的跃迁

谱图的表示方法：吸收光能量随化学位移的变化

提供的信息：峰的化学位移、强度、裂分数和偶合常数，提供核的数目、所处化学环境和几何构型的信息

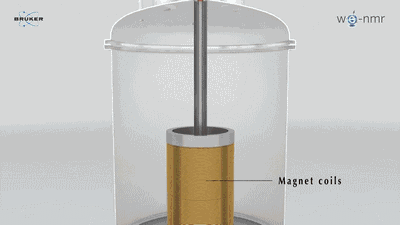

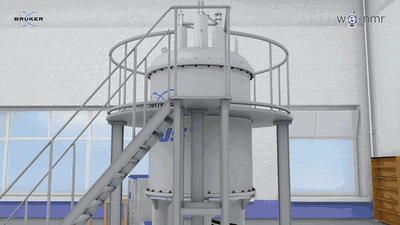

NMR结构

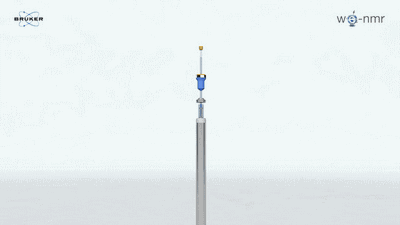

进样

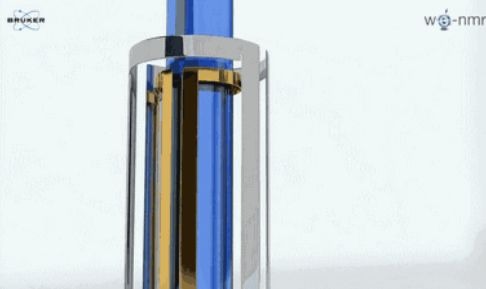

样品在磁场中

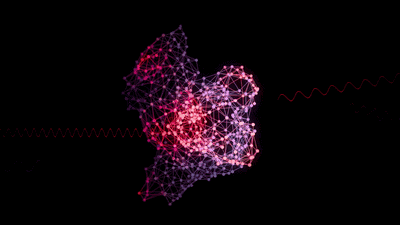

当外加射频场的频率与原子核自旋进动的频率相同时，射频场的能量才能被有效地吸收，因此对于给定的原子核，在给定的外加磁场中，只能吸收特定频率射频场提供的能量，由此形成核磁共振信号。

核磁共振及数据输出

分析原理：分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e的变化

提供的信息：分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息

FT-ICR质谱仪工作过程：

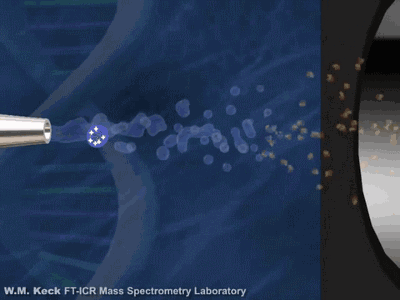

离子产生

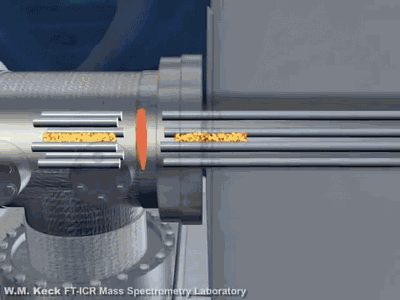

离子收集

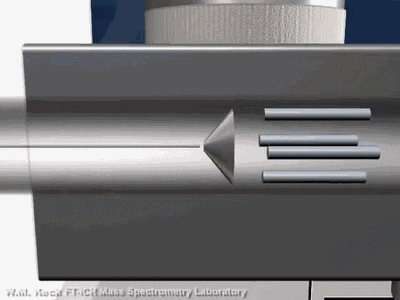

离子传输

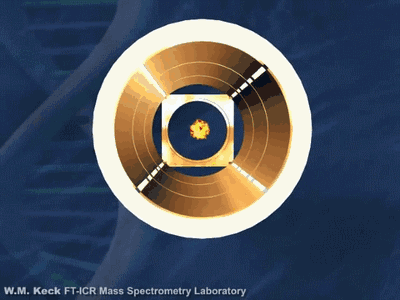

FT-ICR质谱的分析器是一个具有均匀(超导)磁场的空腔，离子在垂直于磁场的圆形轨道上作回旋运动，回旋频率仅与磁场强度和离子的质荷比有关，因此可以分离不同质荷比的离子，并得到质荷比相关的图谱。

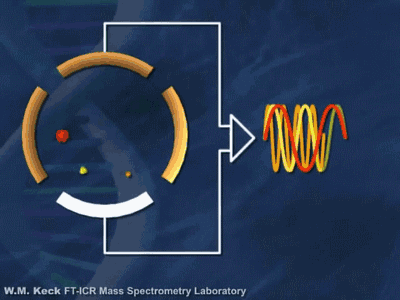

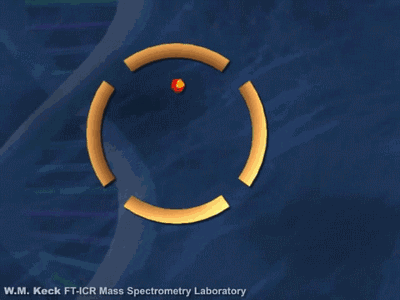

离子回旋运动

傅立叶变换
