WB验证案例26:矩形板的疲劳分析

5年前浏览3945

1.问题描述

长L,宽W,厚T的板沿一个宽度边缘固定,在其相对边上施加绕z轴的力矩M。找出板的最大弯曲应力和最大总变形。使用Goodman,Soderberg和Gerber标准找到零件寿命和安全系数。

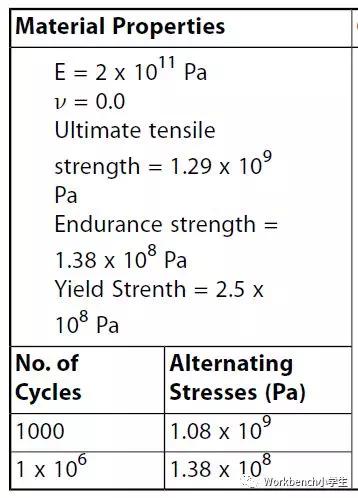

2. 设置材料,导入模型

L = 12 x10-3 m  W = 1 x10-3 m   T = 1 x10-3m

3. 边界条件

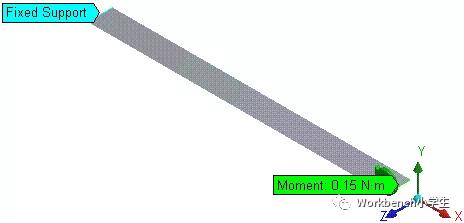

左侧边施加Fixed Support,右侧边施加绕Z轴的150的转矩。

4.查看结果

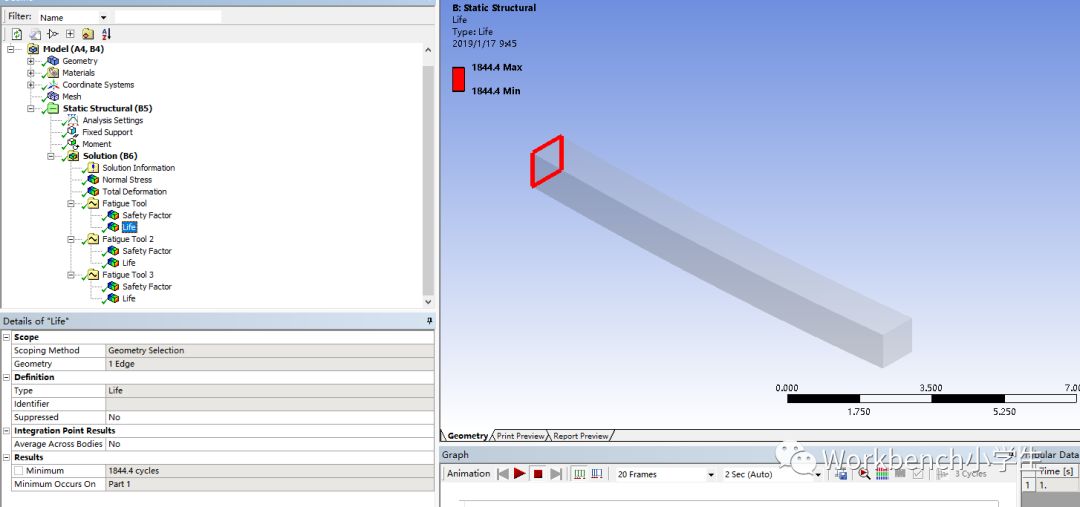

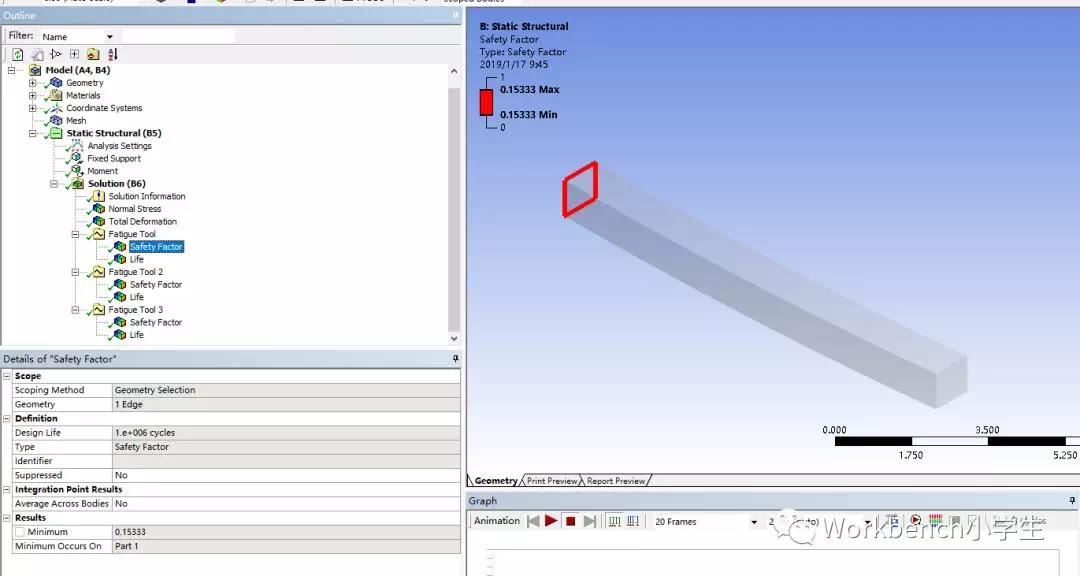

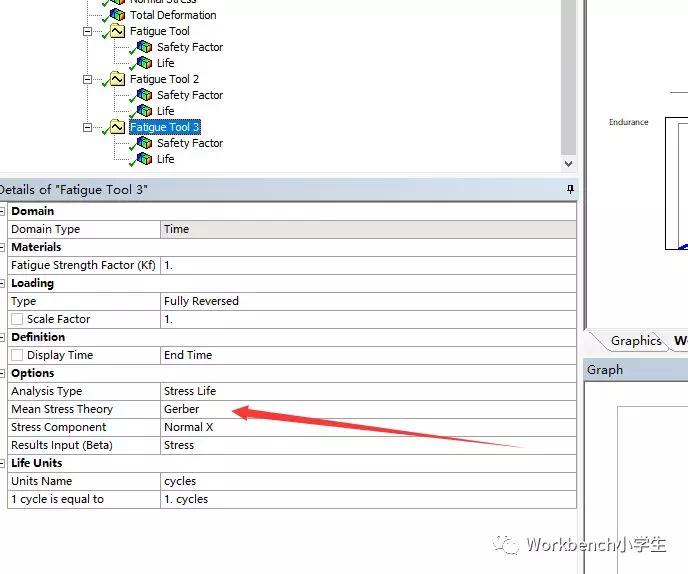

右键Solution添加Normal Stress,选择左侧边,Orientation选择X轴;添加Total Deformation;添加3个Fatigue Tool,Mean Stress Theory分别选择Goodman,Soderberg,Gerber,Stress Component选择Normal X,每个Fatigue Tool右键添加Safety Factor,Life。求解

5.小结

因为水平有限,所以我暂时还没考虑学习疲劳这块,但是一直觉得自己的静力学还算可以了,但是最近做的这几个静力学疲劳的案例让我收获很大,原来静力学还可以做疲劳分析,而且不需要用到ncode。但是通过这几个案例,我对静力学的疲劳也只能说有点概念,具体理论真的一点不懂,如果有大佬对这方面懂的,烦请留言给指点一下。
