消费电子已经卷废了,我更看好工业电子这条赛道

39分钟前浏览0
前几天跟一位粉丝朋友聊天,他说现在的消费电子太卷了,一个产品只赚0.5元,全靠走量撑着。工业电子也讲量,但更靠门槛、稳定性和长期合作,一笔单子,够消费电子忙活好一阵。
如果去做消费电子产品,大多不如工业电子有奔头。消费电子已经卷废了,我更看好工业电子这条赛道。

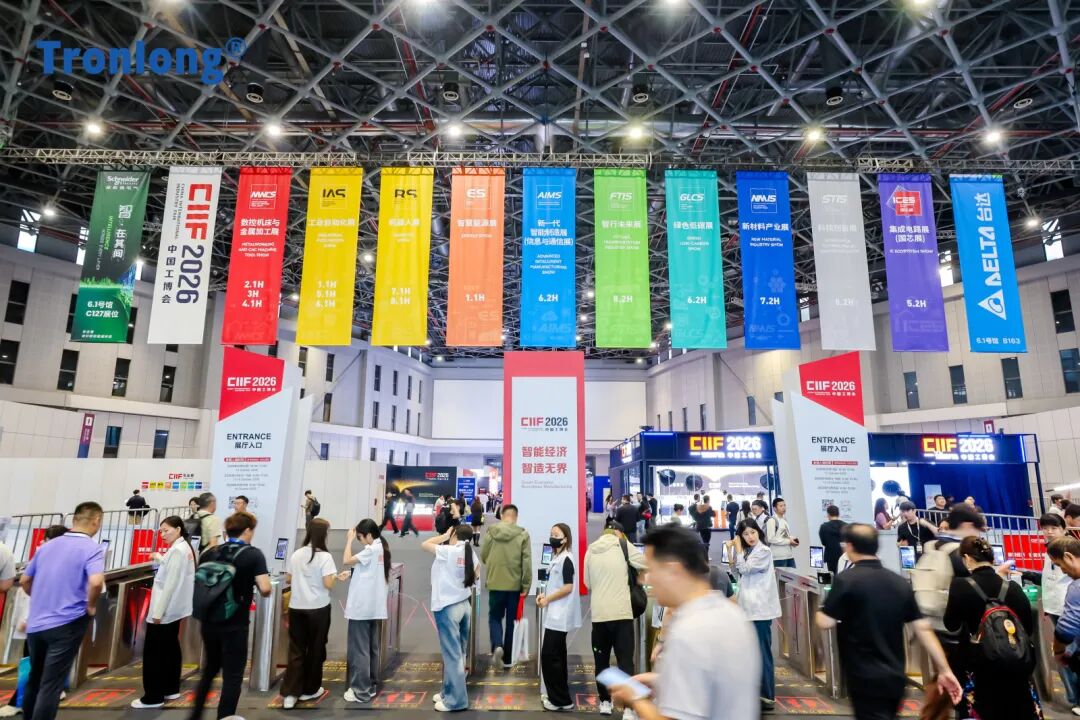

就比如最近比较火热的第二十六届工博会,想必很多人都刷到了。来看几个真实数据(来源:中国工博会):

  • 现场专业观众25万多人次;

  • 来自170个国家和地区;

  • 全网曝光量,超36亿次;

  • 展览总面积:31万平方米;

  • 超千项新技术新展品首次发布。

如果你对这些数字没什么概念,简单总结就是市场很大,需求旺盛,前景广阔。25万人用脚投票,36亿次曝光兜底,工业电子这条赛道,比很多人想的大得多。

但热闹归热闹,今年工博会不一样的地方,是国芯展第一次独立成馆。

300多家国产芯片企业集中亮相。从全志、瑞芯微这些做智能应用处理器的,到做算力集群、先进封装的,整个国产芯片产业链基本都来了。也正是在国芯展的相关报道里,我注意到了老朋友创龙科技。

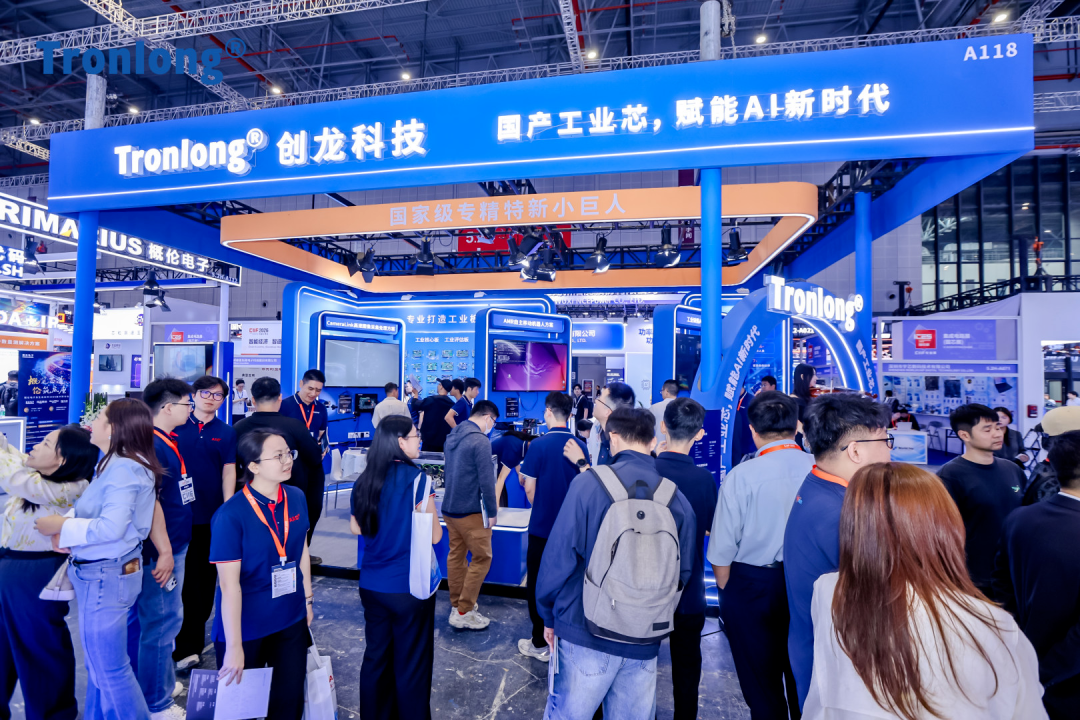

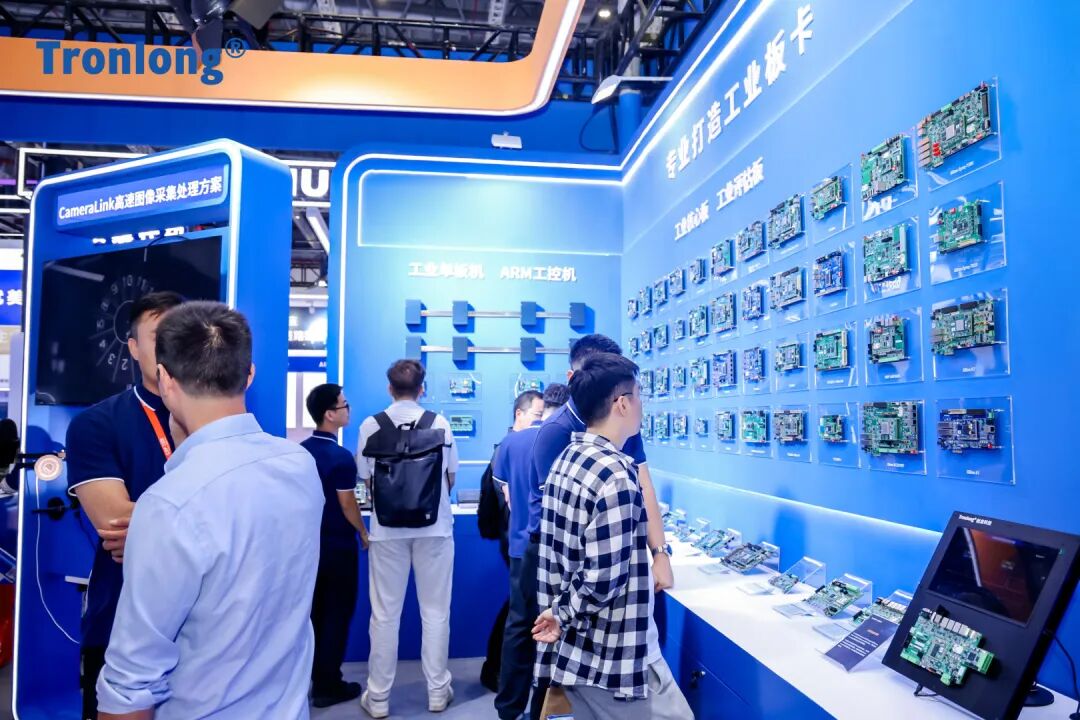

说老朋友,是因为之前做项目时用过他们的核心板。这次他们在5.2馆A118,展台不算最大,但现场的人流量一直没断过。仔细翻了翻他们展出的东西,发现今年确实有点东西。

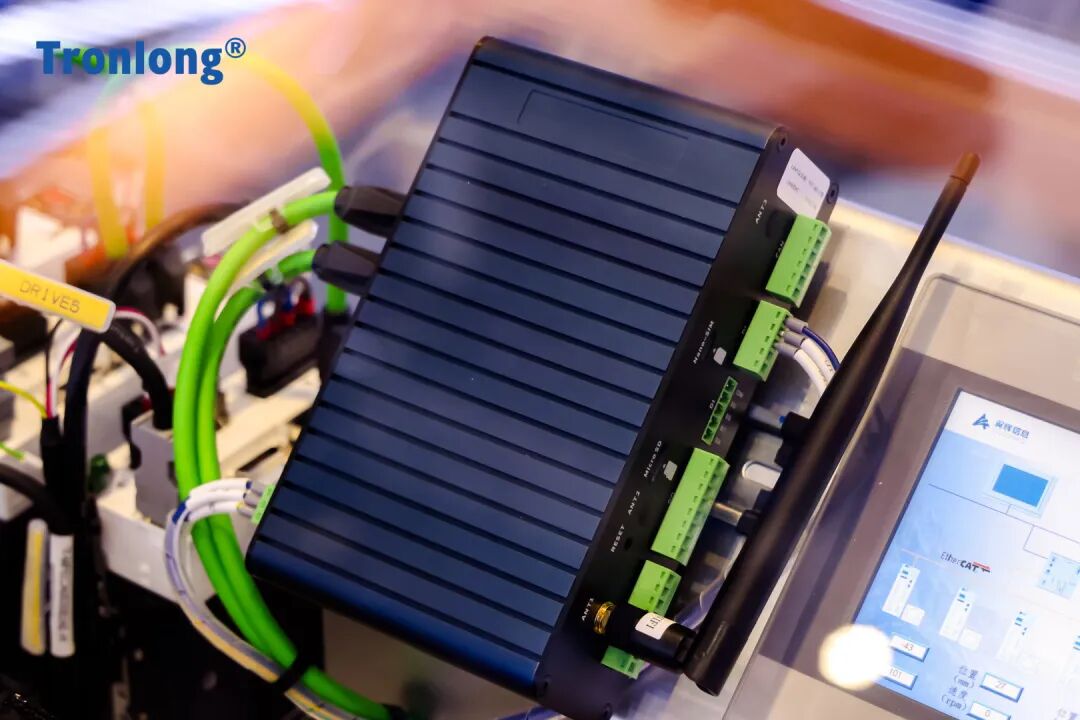

最惊喜的还是我之前提到过的那台灵活换芯ARM工控机。巴掌大小,同时支持RK3588、RK3576、RK3562、T153等好几种国产处理器,算力还能扩到32TOPS。现场工程师介绍说,这机器已经过了EMC测试,拿了CE、FCC、RoHS认证,开箱就能用。放在几年前,这种灵活度得靠一堆转接板才能实现。

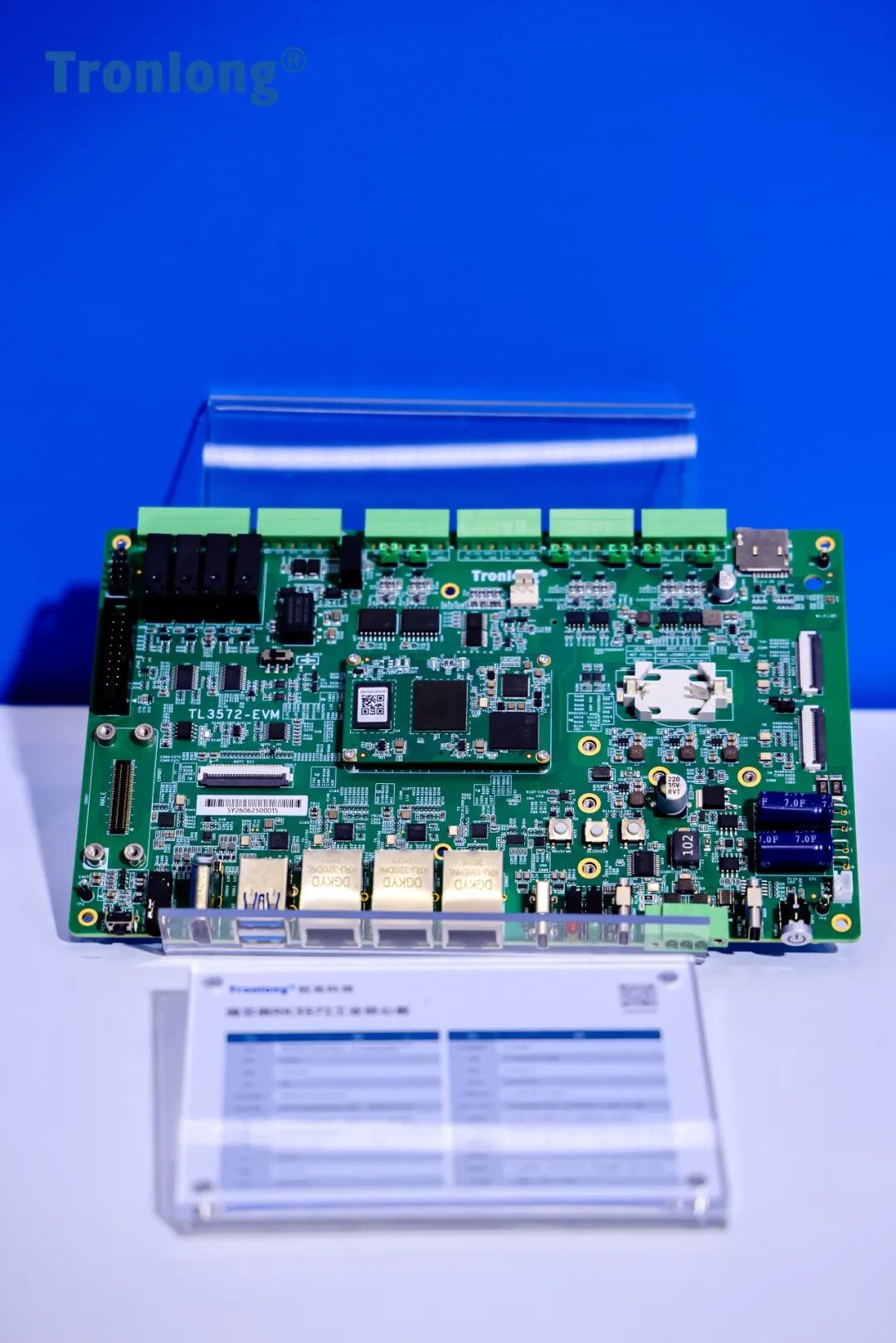

旁边还有一款瑞芯微AIoT新标杆RK3572。8核、8nm制程,ARM+RISC-V异构多核架构,4TOPS AI算力,兼顾AI推理和多媒体处理,定位中高端AIoT,适配图像识别、边缘推理这些场景。

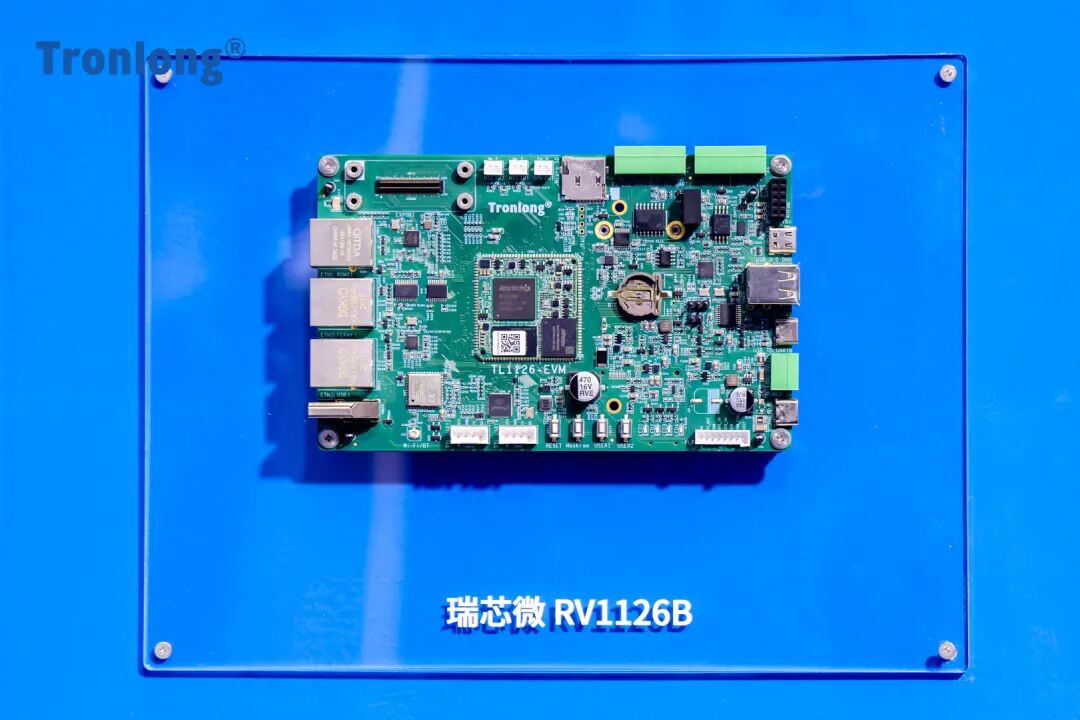

围了一堆人的是RV1126B那款35mm极致尺寸的核心板。35mm是什么概念?比一块钱硬币大不了多少。但就这么点地方,塞进了4核A53、3TOPS算力NPU,还支持AI-ISP和AOV3.0。现场演示的低功耗AI视频监控方案,空闲时功耗只有122mW,触发人形检测才切正常帧率录像。有个做铁路巡防的观众当场就问能不能拿样片测试。

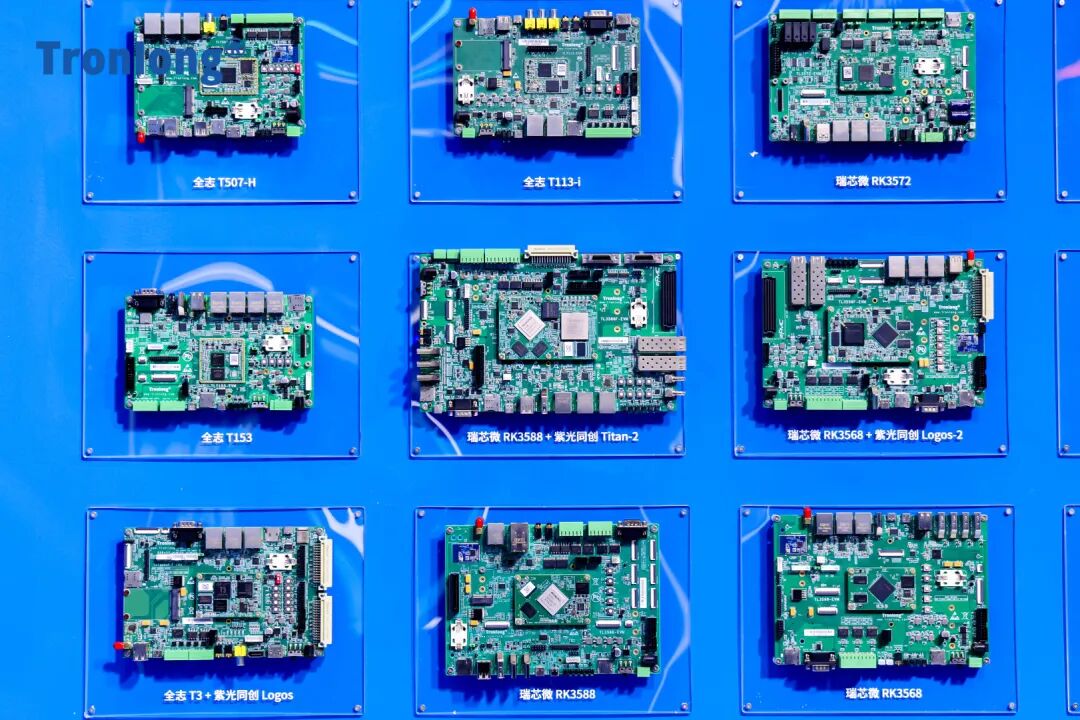

再往里走,是他们的异构多核展区。ARM+FPGA这套组合,创龙做了很多年,这次覆盖了瑞芯微、全志、紫光同创、安路、复旦微、TI、Xilinx等平台。

展台上摆着RK3588+紫光同创FPGA做的CameraLink高速图像采集方案,支持1920x1080@266fps,现场跑高速运动检测,抓帧稳得很。还有基于RK3562+翼辉国产实时系统的EtherCAT运动控制器,1ms任务周期下抖动只有4us。这些数字对搞工业控制的人来说,懂的都懂。除了RK3588+紫光同创,现场还展出了全志T3+紫光同创、安路DR1、复旦微FMQL20SM、TI Sitara+Xilinx FPGA、Xilinx MPSoC等平台方案,覆盖面拉得挺开。

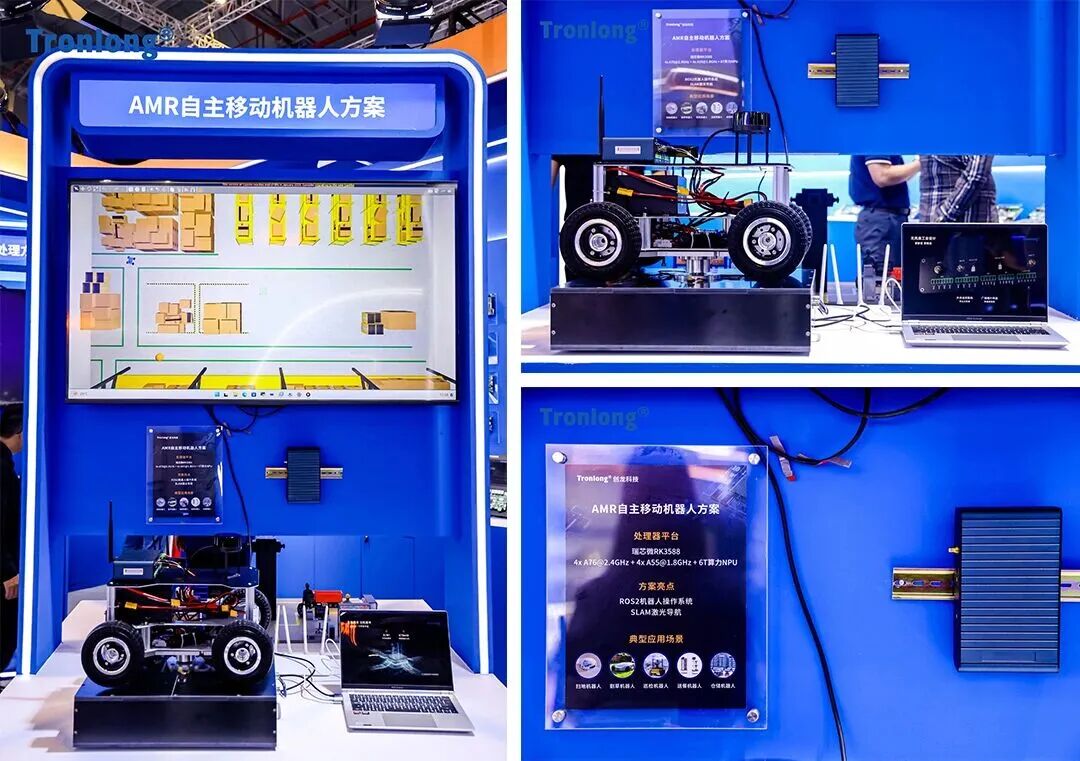

最让人觉得接地气的,是他们把10多个行业应用方案直接搬到了现场跑测。工业缺陷AI检测、AVS全景视频拼接、AMR自主移动机器人、FUXA组态显控一体机、多串口服务器、多路AD采集……

每个方案旁边都贴着架构图和实测数据,工程师就在旁边,你问什么他答什么。这种实打实的劲儿,比那些只摆个壳子不让碰的展台舒服多了。

有意思的是,创龙展台还搞了个小提琴+琵琶的现场演奏。一边是工程师聊算力、聊抖动、聊项目落地,一边是弦乐轮番上场,刚柔交汇。这画面挺像国产工业芯片的现状:硬核是底色,但也在慢慢长出一点从容和浪漫。



工博会办了26届,早年看单机、看外资、看差距,后来看集成、看国产、看进度。这一届,国芯展独立成馆,像创龙这样的国产方案商把真实场景直接搬上展台,芯片不再只是参数表上的数字,而是能摸、能跑、能落地的方案。

以前是跟跑,现在开始自己找路。这条路还很长。但至少在这个馆里,答案的一角已经露出来了。
