SW27 PRe，新版本功能抢先看(三)：工程图更新

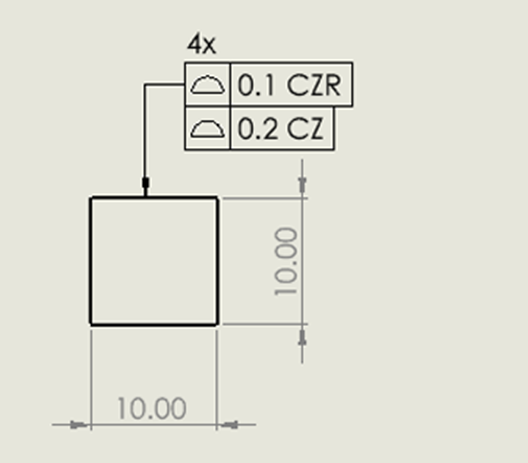

1、形位公差符号中的区域公差

在ISO和DIN标准中，以前CZ和SZ区域是互斥的，现在可以指定CZR组合区域旋转公差带，可以将CZ、SZ和CZR公差带组合使用。

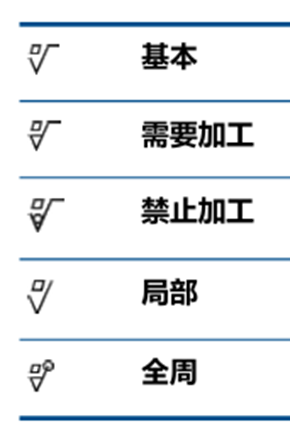

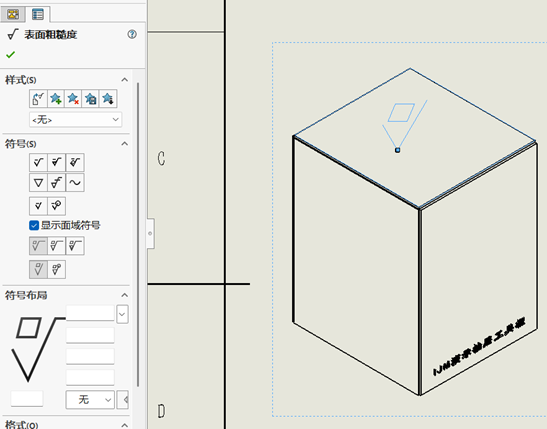

2、表面粗糙度符号中的区域符号

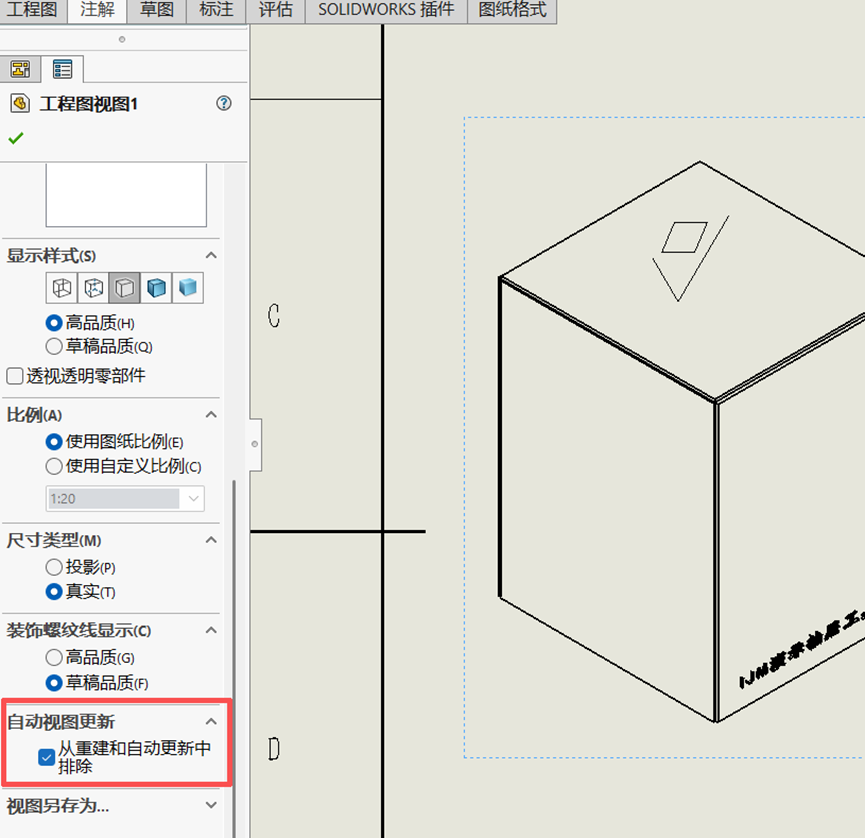

3、从重建中排除工程图

在新版本中，击重建或按Ctrl+B 时，可以将工程图视图排除在重建之外。

在工程图视图PropertyManager 中的自动更新视图下，选择从重建和自动更新中排除。 这样，在重建工程图时，指定的工程图视图将不会更新。

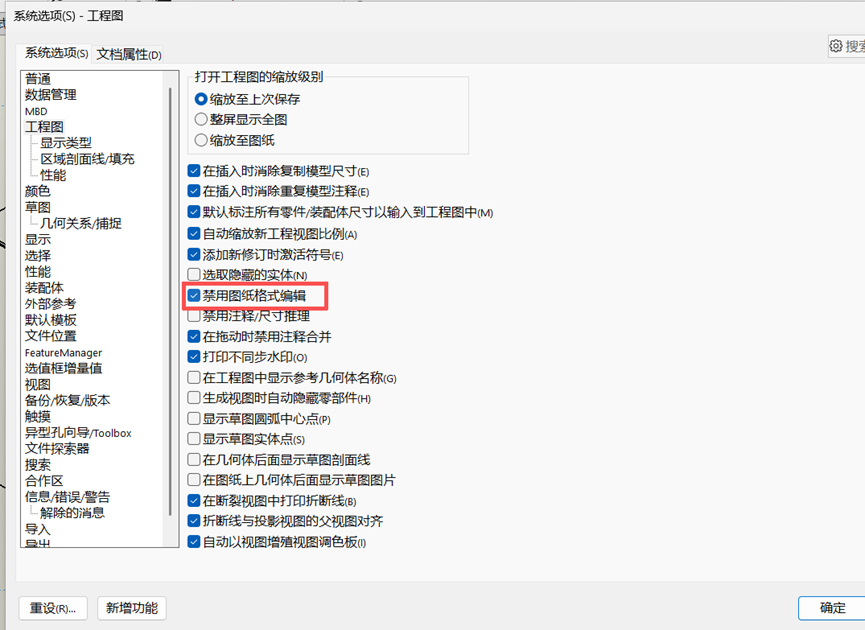

4、锁定图纸格式

新版本可以锁定图纸格式，以防止工程师误触，修改图框和标题栏内容

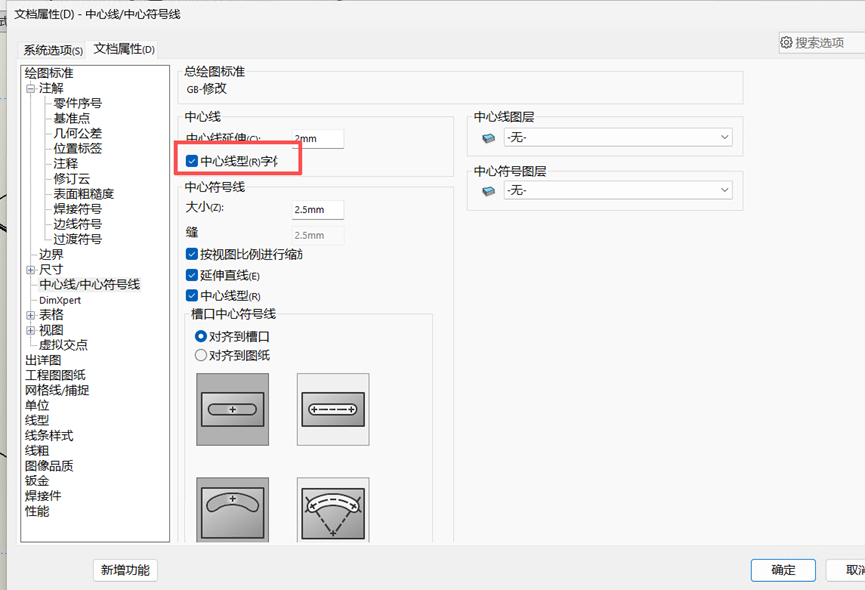

5、中心线型字体

新版本可以为工程图中的中心线指定中心线型字体，类似于在中心标记中使用字体的方式。该选项使中心线 延伸线遵循为中心线选定的字体。
