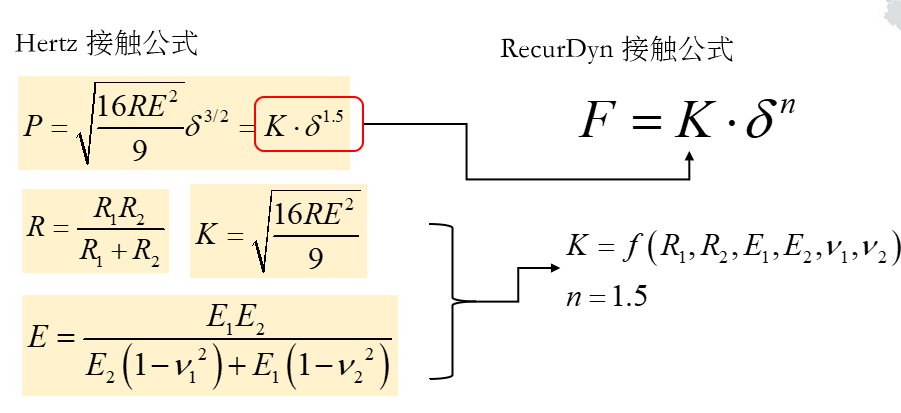

在包含接触的多体动力学模型中，接触刚度这个参数能“决定模型的生死”，它既不是纯材料属性，也不是纯几何属性，该参数把连续体碰撞映射成离散时间积分能算的弹簧-阻尼模型，到底模型中的接触刚度该设置多少呢?接触参数的设置曾经令多少人烦恼过并正在烦恼着。RecurDyn的接触力计算公式隶属于Hertz接触理论体系，如果接触过程接触对双方接触区域的几何形状没有发生大的变化，可以采用如下公式进行接触刚度的初步估算。

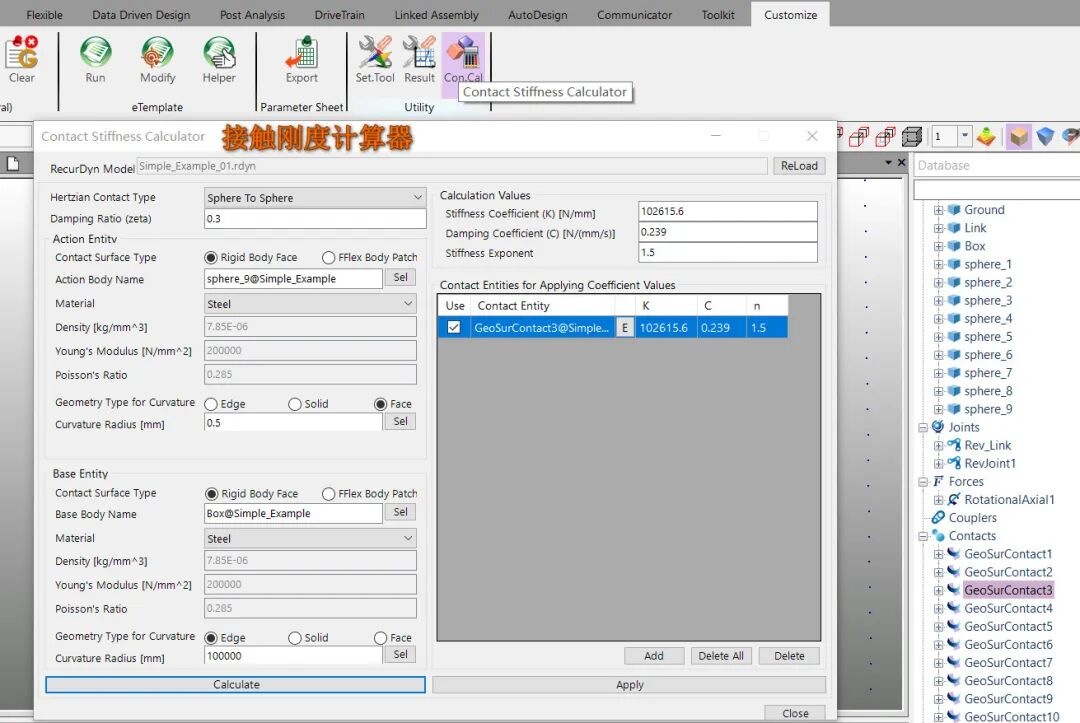

RecurDyn2026版，在Customize\Utility区域出现了Contact Stiffness Calculator，不需要自己手动计算，只需要选择模型中接触对的接触类型、设置接触双方的Body物理和几何参数，点击计算，软件就会替我们估算出相应的接触刚度系数、阻尼系数以及刚度指数，通过Add按钮将模型中指定的接触添加至列表中，一键Apply还能将估算的参数自动地应用到模型相应的接触力设置上，方便、快捷。

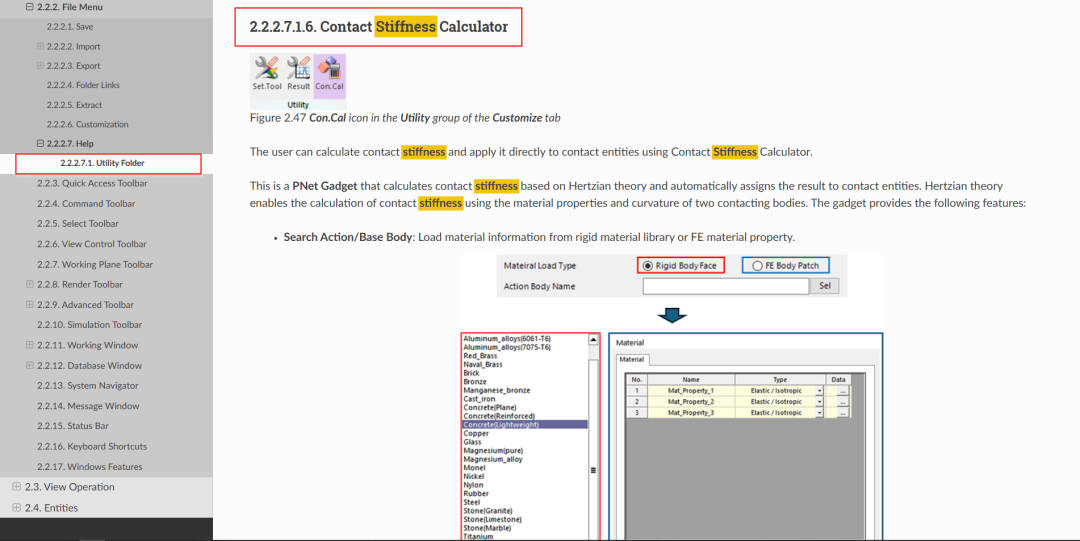

相应的功能介绍位于Help的2.2.2.7.1.6节，如有兴趣，可查看详细的帮助。

然而，在很多时候多体动力学仿真时长往往包含零件姿态大范围的变化，导致接触对双方接触区域局部几何形状有非常大的变化，通过Contact Stiffness Calculator估算的接触参数是否合适整个仿真，还需要使用者自己慎重地进行甄别。

来源：RecurDyn
