自由模态分析前6阶固有频率为何不全为零？ANSYS实操排查与解决方案
摘要：自由模态分析是结构动力学仿真的基础，针对无任何位移约束的自由边界结构，理论上前 6 阶模态应为刚体模态（固有频率为 0），仅从第 7 阶开始为弹性模态（固有频率为非零正值）。
但实际仿真中，不少工程师会遇到轴 - 盘装配体这类典型结构的自由模态前 6 阶频率不全为 0 的情况，看似刚体模态却出现小数值频率，这一问题的根源究竟在哪？本文结合 ANSYS 实操案例，从现象分析到问题解决，讲透背后的原理与实操技巧。
一、问题现象：轴-盘装配体自由模态前6阶频率异常
以轴 - 盘装配体为仿真对象，在 ANSYS 中完成几何建模、网格划分与自由边界条件设置后，进行模态分析，得到的前 10 阶固有频率结果如下：

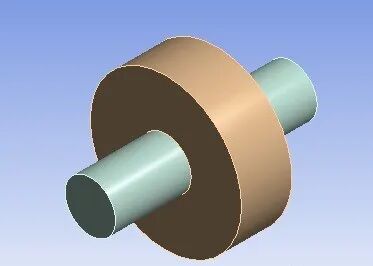

图 轴-盘装配体模型
基于模态计算模块，计算得到以下结果：
图 模态计算结果
从结果能明显看到，前 2 阶频率为 0 符合刚体模态特征，但 3-6 阶出现了非零的小数值频率，且查看第 4 阶模态振型云图发现，该阶振动形式仍为刚体模态，并非弹性变形的弹性模态。刚体模态却对应非零频率，这一异常现象并非模型本身的结构问题，而是仿真过程中接触设置的算法选择不当导致的数值计算偏差

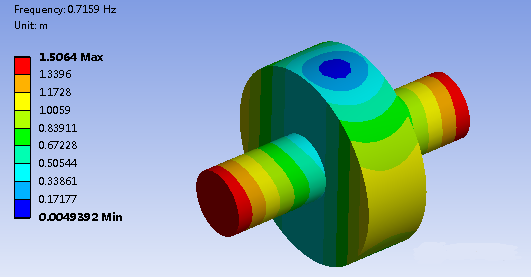

图 4阶模态振型云图
由振型云图可知，4阶模态的振动还是刚体模态，但是固有频率不为零，这是什么原因呢？影响固有频率的主要因素是刚度。因此本实例的计算结果差别还是需要从刚度上找原因，那是什么刚度导致了计算误差呢？
二、问题根源：接触算法
本计算模型为装配体模型，默认采用的绑定解除+罚函数方法，而罚函数方法，引入了一个接触刚度，因此可以推测是接触刚度导致了计算误差。三、解决方法：将接触算法修改为 MPC

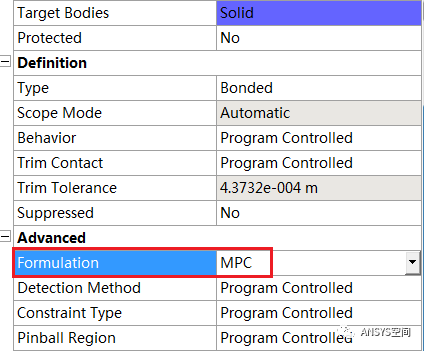

图 接触设置细节面板
图 基于MPC算法得到固有频率
此时，前 6 阶均为刚体模态，频率均为极小值（趋近于 0，数值微小是软件计算的浮点误差，属于正常现象），从第 7 阶开始为弹性模态，频率骤增为数千赫兹，完全符合自由模态分析的理论规四、核心总结：自由模态分析的关键实操要点
（1）理论基础：自由边界下的结构，前 6 阶模态为刚体模态（理论频率 0），6 阶后为弹性模态，刚体模态非零是数值计算偏差，并非结构力学特性问题；（2）核心诱因：多部件装配体的接触算法选择不当，是导致刚体模态频率异常的最常见原因，默认算法易引入隐性附加约束；（3）解决方案：多部件绑定接触的自由模态分析中，优先将接触算法设置为 MPC，可有效消除隐性约束，保证计算结果的准确性；（4）误差辨析：修改 MPC 算法后，前 6 阶频率可能出现极小的浮点数值（如 10^-4~10^-2 Hz），这是软件的正常数值计算误差，并非问题，判定为频率趋近于 0 即可。自由模态分析是后续临界转速、不平衡响应等转子动力学仿真的基础，基础计算结果的准确性直接影响后续所有分析，理解模态计算原理，掌握接触设置、边界条件等关键细节的优化技巧，才能从根源上避免这类数值计算异常问题。
