齿轮箱总振值RMS正常，故障仍发展？基于啮合频率边带识别齿面点蚀、磨损损伤
齿轮箱总振值正常≠齿面健康。斜齿轮同时啮合齿数多，局部点蚀、磨损、润滑异常产生的冲击会被载荷分担，早期故障不会直接拉高总振RMS；故障特征优先体现在啮合频率及其倍频两侧的边带，仅依靠总振值、单一啮合峰值，容易错失早期故障窗口。

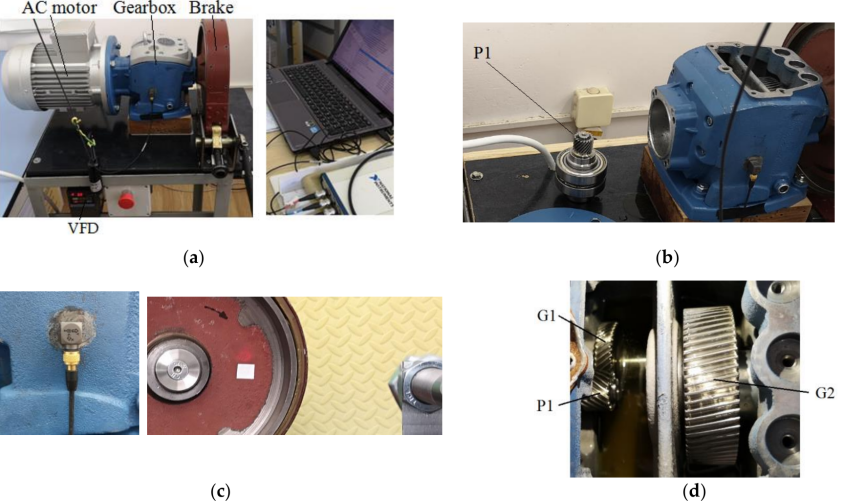

图1 齿轮箱、驱动电机、制动加载装置与同步振动/转速采集系统
✅懿朵科技提示：总振值是快速报警指标，会丢失频率位置、调制规律、工况信息，不能单独作为齿轮健康判据。
总振值不高，
齿面持续恶化的底层原因
总振值不高，
齿面持续恶化的底层原因
总振值是频带内振动能量压缩后的单一数值，齿轮箱内轴承、轴系、齿轮啮合、结构共振共同贡献振动能量。早期局部齿面缺陷占整体振动能量占比很小，不会显著改变总振值。

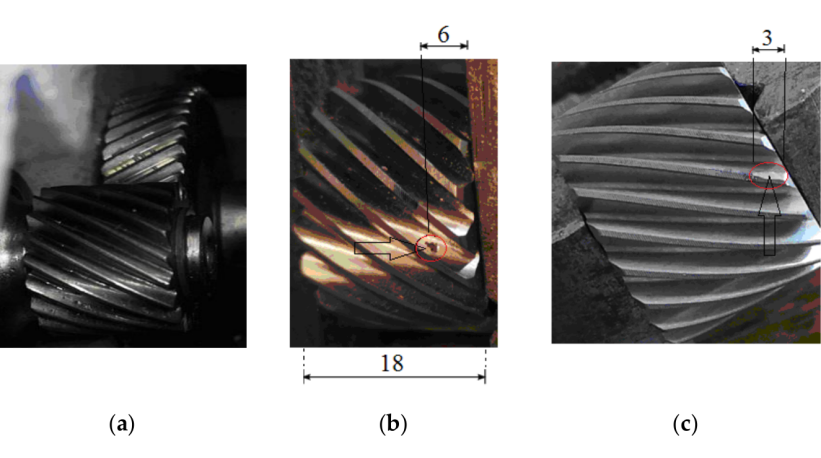

图2 斜齿轮副及主动小齿轮上的局部点蚀和局部磨损位置
局部点蚀：反复接触载荷造成齿面局部剥落，缺陷齿啮合时啮合刚度周期性变化。
局部磨损：齿形偏差、接触区域改变，带来持续载荷分布变化与啮合误差。
润滑不足：油膜承载下降，摩擦、微小冲击上升，频谱特征区别于单齿损伤。
重点：三类故障均会改变振动，但要区分故障源，需确认故障周期、载荷敏感性、润滑状态。接触类齿面缺陷，振动特征会随扭矩明显变化，空载和额定载荷频谱差异大。
啮合频率与边带：
齿面损伤的核心频谱特征
啮合频率与边带：
齿面损伤的核心频谱特征
齿轮啮合频率=齿数×轴转频。 齿轮健康时，频谱主要为啮合频率及其倍频；齿面出现损伤，啮合振动被周期性调制，主峰两侧生成等间隔边带。

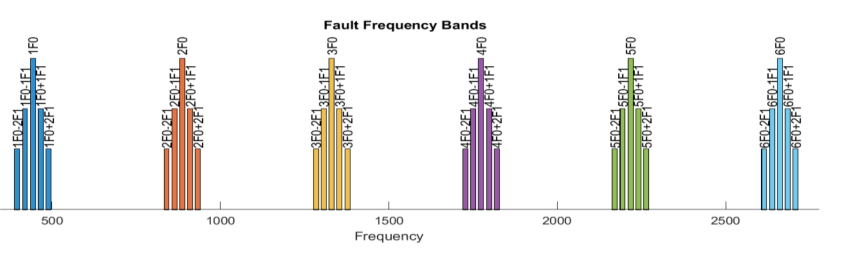

图3 多阶啮合频率及其两侧按轴转频间隔分布的故障特征频带
01
边带间隔：定位调制源，判断异常来自输入轴、输出轴。
02
边带数量与能量：比啮合主峰幅值更能反映损伤调制强度、故障发展趋势。
03
高阶啮合分量：二倍、三倍啮合频率对局部缺陷更敏感，不可仅查看一阶啮合频率。
⚠️重要提醒：看到边带不等于齿面损伤。轴偏心、安装误差、不对中、负荷波动同样会生成规则边带。
避免误判：
拒绝单一频谱、单一工况诊断
避免误判：
拒绝单一频谱、单一工况诊断
不同故障（低油位、点蚀、磨损）频谱会出现大量相似峰值，转速漂移、载荷变化、传感器方向、箱体模态，都会改变频谱幅值。

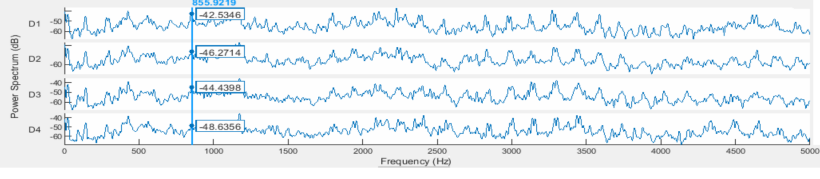

图4 四类状态的功率谱对比：D1低油位、D2正常、D3局部点蚀、D4局部磨损
✅正确诊断手段：
● 转速同步采集/阶次跟踪、时间同步平均，消除转速漂移抹平故障窄带特征
● 多测点多方向对比，箱体不同方向对啮合特征敏感度不同，保留稳定特征，不取简单最大值
● 建立同工况基线，相同转速、扭矩、油温下对比边带能量趋势，规避工况变动造成误报
单点RMS振幅，很难区分是工艺工况变化，还是管路结构发生损伤。

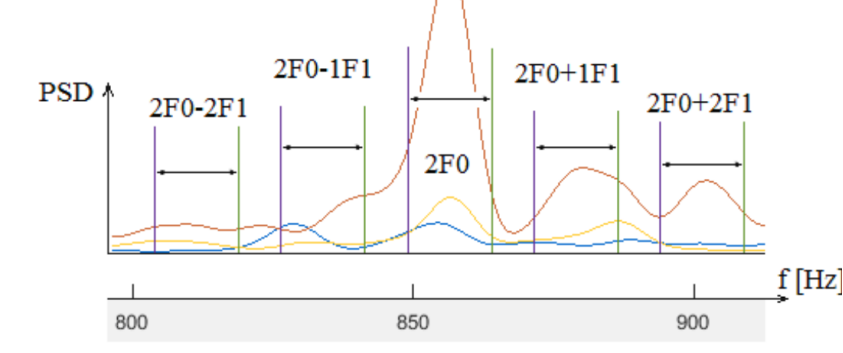

图5 二倍啮合频率附近的中心分量、一级边带与二级边带
二倍啮合频率附近，边带结构（一级、二级边带）优先级高于中心峰值，中心峰值不一定随损伤单调上涨。
齿面损伤闭环诊断流程
齿面损伤闭环诊断流程
运动学建模：梳理齿数、传动比、轴转速，生成各级齿轮特征频率表。
同步采集数据：多方向布置振动测点，同步记录转速、负荷、油温，覆盖稳定、异常工况。
特征提取分析：阶次跟踪、时间同步平均、啮合频带边带功率分析，锁定异常轴系。
多维度交叉验证：结合内窥检查、油液磨屑分析、温度、异响，区分点蚀、磨损、润滑故障、安装偏差。
整改+复测验证：齿轮修复更换、润滑优化、对中校正、支撑调整；相同工况复测确认故障消除。
懿朵科技齿轮箱振动诊断服务
懿朵科技齿轮箱振动诊断服务
懿朵科技可面向工业齿轮箱及驱动系统提供全套状态诊断技术服务：
👉振动风险筛查、转速同步测试、阶次与啮合边带故障诊断。
👉箱体/轴系动力学模型校准、对中与支撑方案评估。
👉设备整改复测、关键频带在线趋势监测。
输出不只给出异常点位，同步输出可执行检查顺序、治理优先级、验证指标。
齿轮箱早期故障识别核心逻辑：啮合运动学—边带调制特征—工况变化—齿面实物证据—整改验证，形成完整可复现证据链。
