电弧增材IN718中的δ相：强化与软化为何并存？

DOI：10.1016/j.ijplas.2023.103708

推荐理由

δ相多一点，电弧增材镍基合金IN718就更强吗？Xi、Ni等把热处理、透射电镜（TEM）、压痕与晶体塑性串联，说明δ既能约束局部滑移，也会消耗γ″析出所需的Nb。本文适合关注析出强化、组织建模与热处理的读者。

作者研究思路

核心贡献是在已有位错密度晶体塑性中，同时纳入δ的显式几何与γ″含量的经验变化：细γ′/γ″通过初始滑移阻力均匀化，δ按各向异性弹性相处理。用基体压痕区分软化，再用含δ的代表体积单元（RVE）比较整体与局部响应。

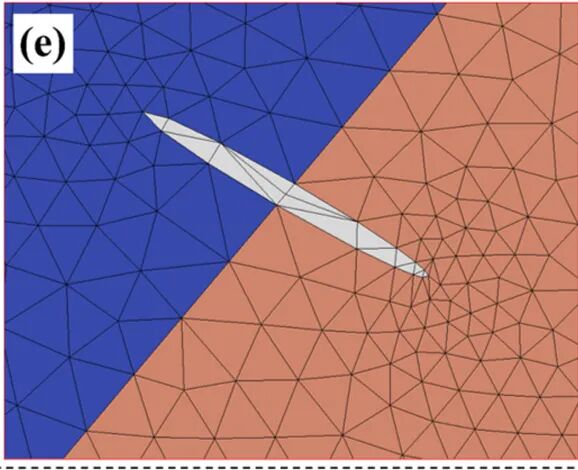

图 8(e)：500 μm、30晶粒的二维RVE中，δ附近局部加密；图示为网格细节。

核心公式

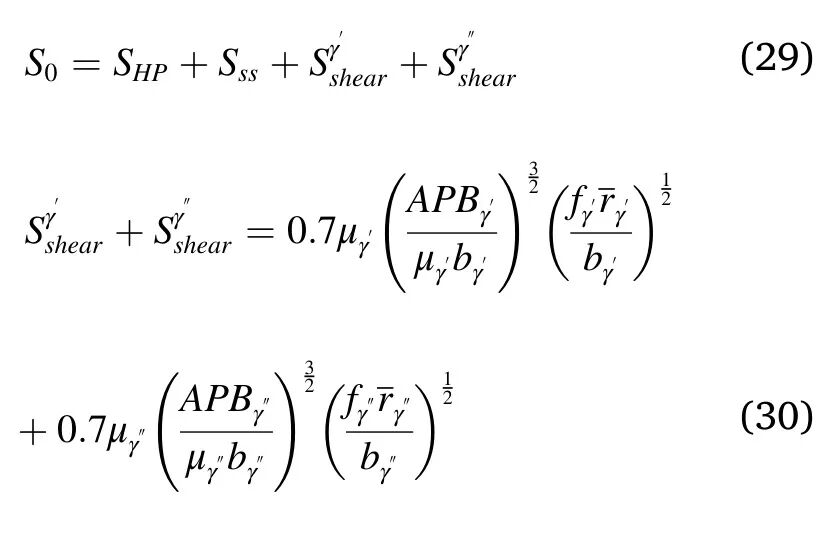

式（29）（30）：初始阻力由晶界、固溶及γ′/γ″剪切贡献组成；f、r与APB分别表示体积分数、平均半径与反相畴界能。

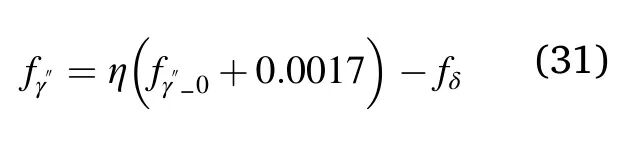

式（31）：用δ含量近似γ″变化，η=0.98为本文经验系数。它不是普适相守恒或析出动力学方程。

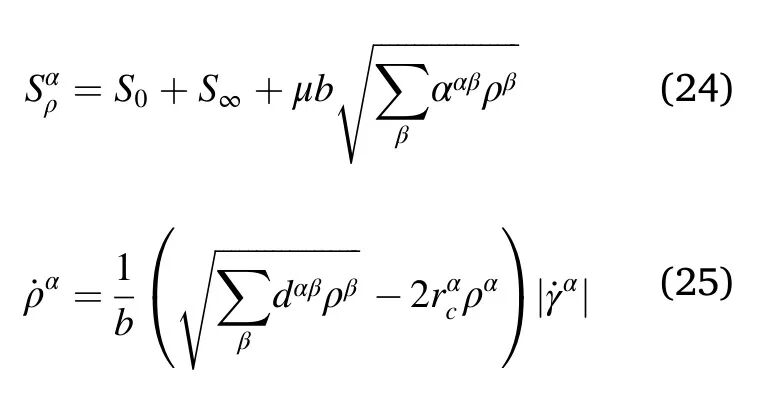

式（24）（25）：ρ决定位错交互阻力，演化包含增殖和湮灭；初始析出强化与后续位错硬化由此分开。

核心结果图

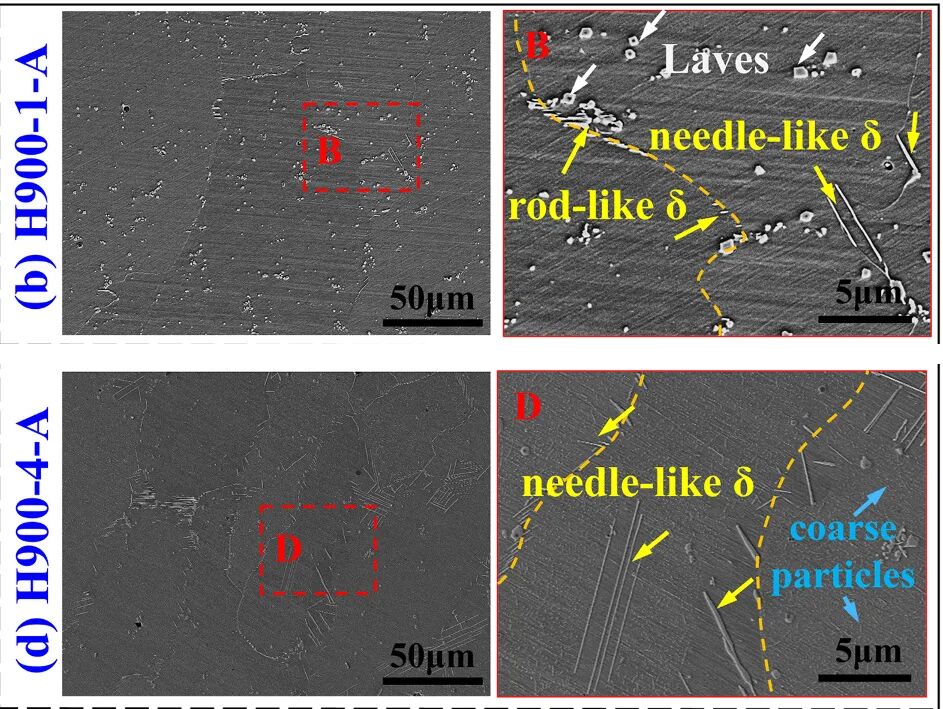

图 1(b)(d)：均经1150℃/2h均匀化；900℃保温1h、4h后，统一700℃/14h时效。δ由晶界向晶内发展，总体积分数0.170%→1.471%。

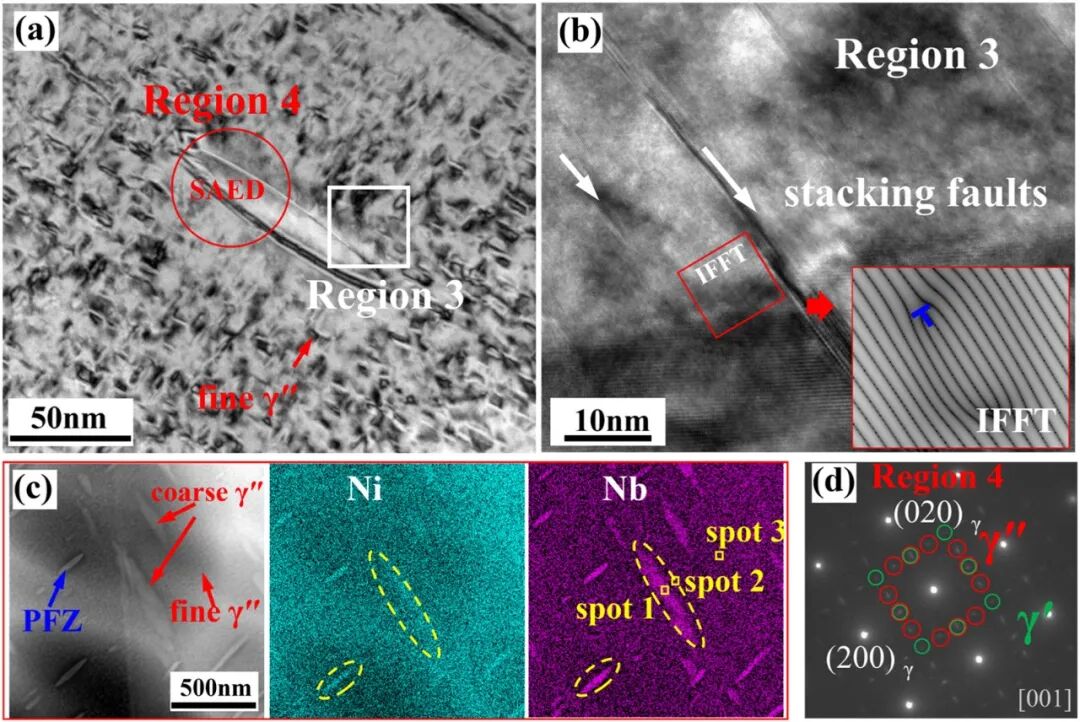

图 3：粗γ″周围出现层错、失配与贫析出区。判相结合成分和衍射，不能把富Nb颗粒都叫δ。

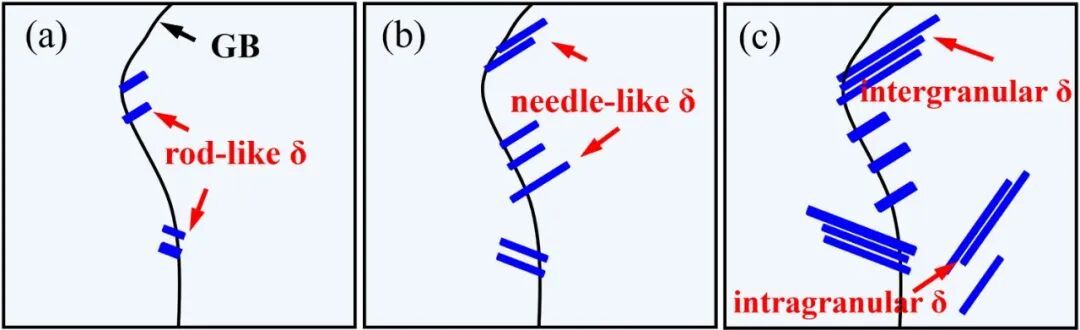

图 13(a—c)：作者归纳的成核/长大示意，非原位实时图。

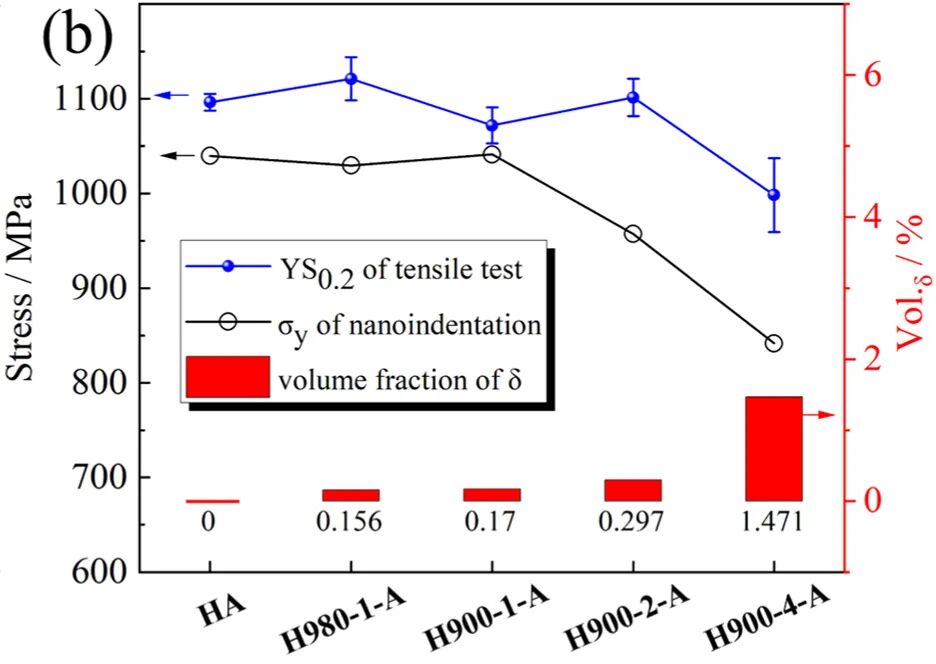

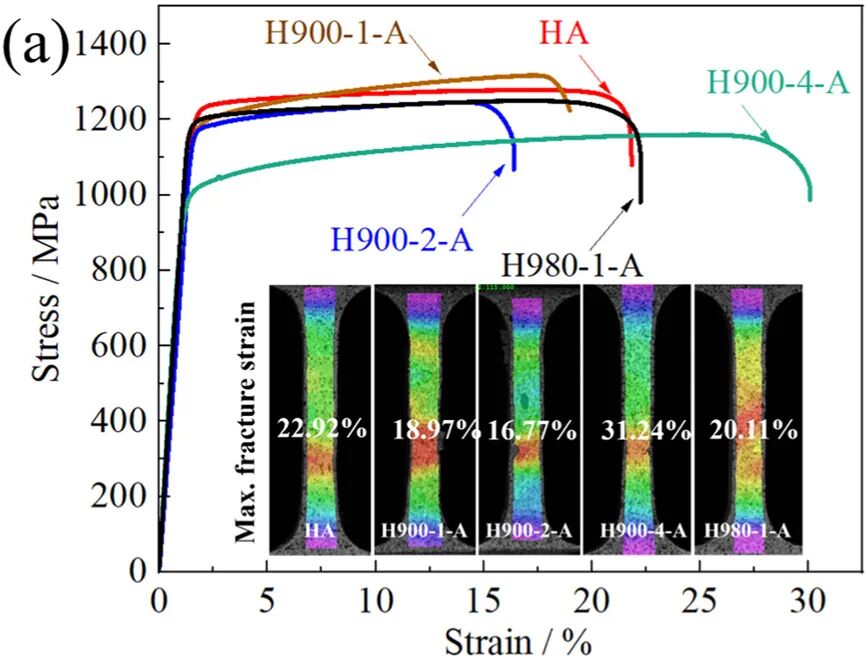

图 6及表5—6：HA仅均匀化+时效。室温下，4h组拉伸屈服约998 MPa，基体压痕反演约842 MPa，均低于HA；但统计断裂应变约30%，高于HA的约22%。局部热点不等于整体延性必然下降。

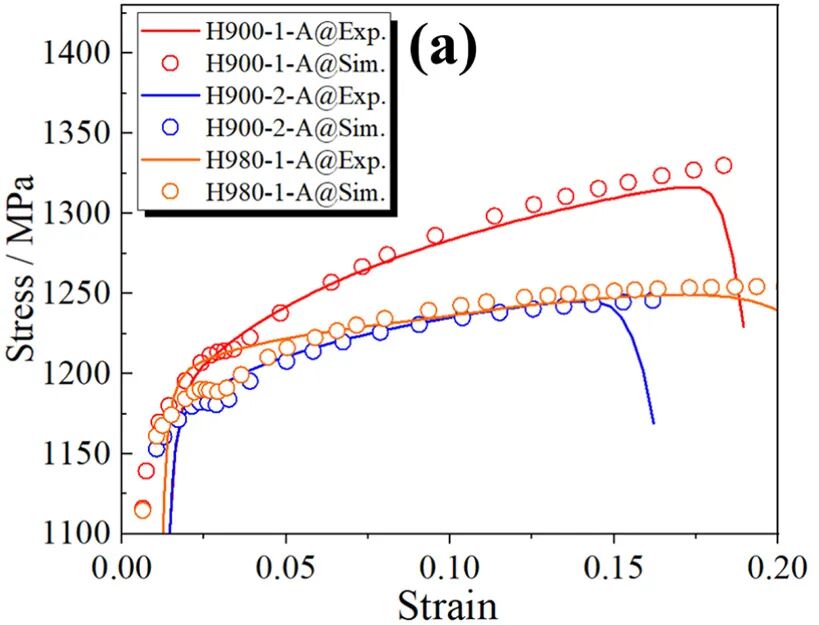

图 9(a)：HA与4h用于标定，其余三组作曲线对照。模型没有损伤，未描述末段断裂下降。

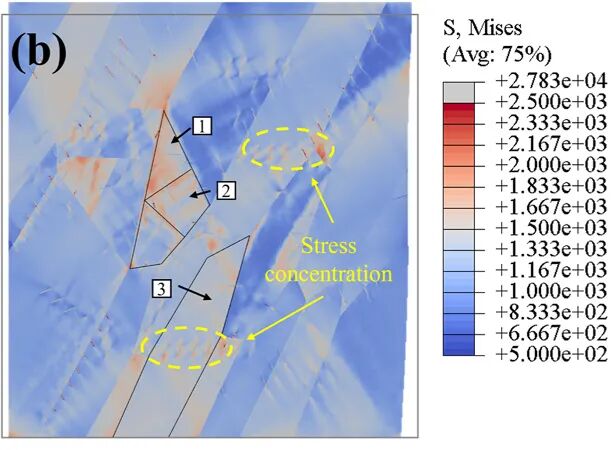

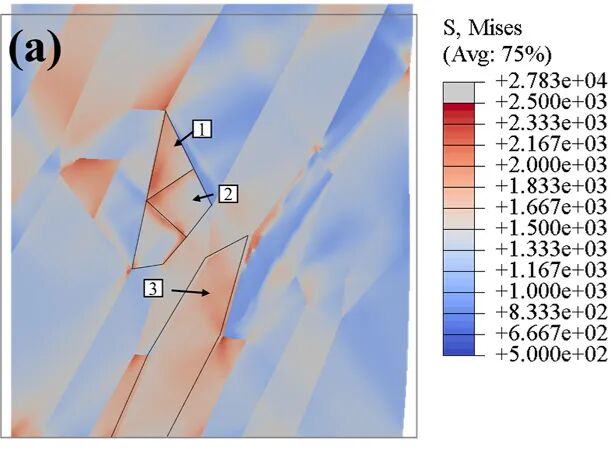

图 10(a)(b)：6%宏观应变，δ重新分配应力并形成邻近集中。原色条顶值与正文有出入，此处只比较分布。

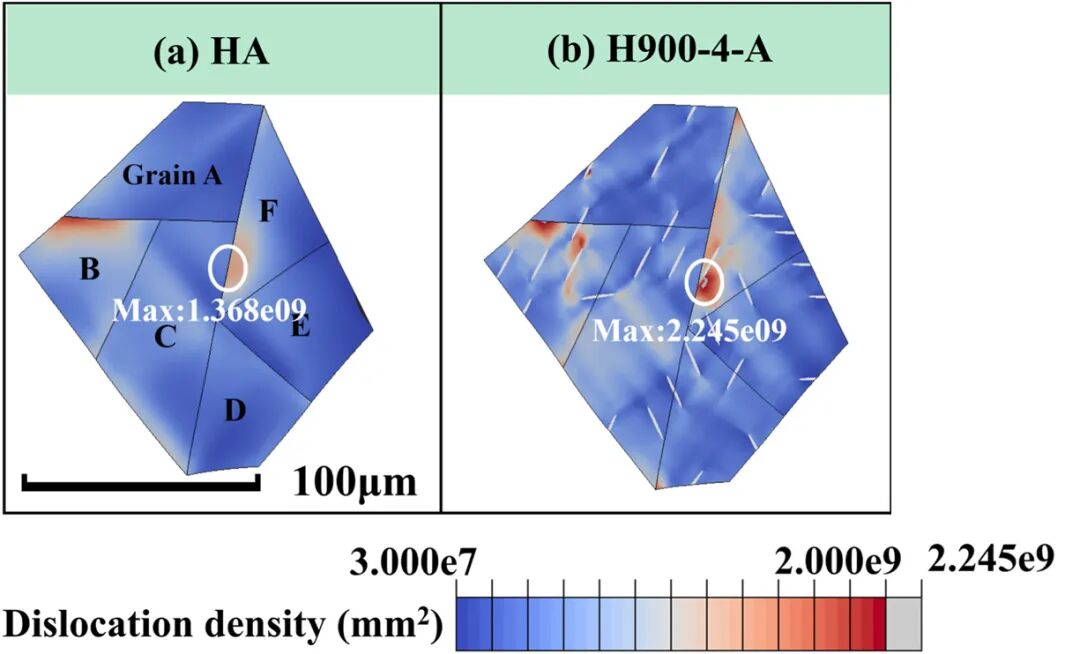

图 11(a)(b)：6%宏观应变，δ附近位错聚集更明显。原色条单位印作mm²，量纲应为mm⁻²。

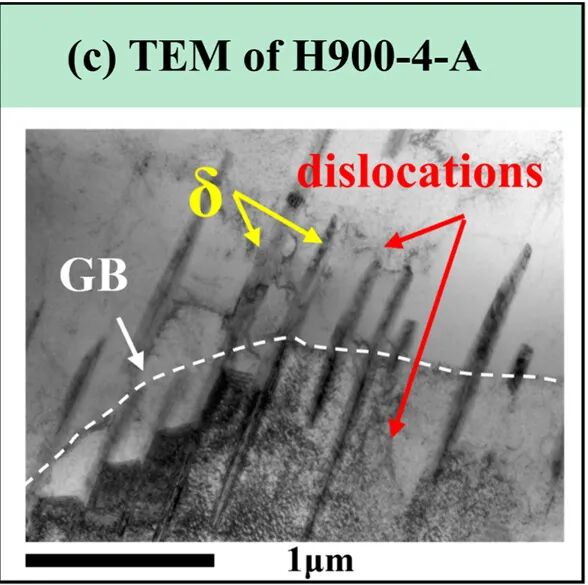

图 11(c)：TEM提供位错聚集的定性对照，不能当成对模拟密度逐点验证。

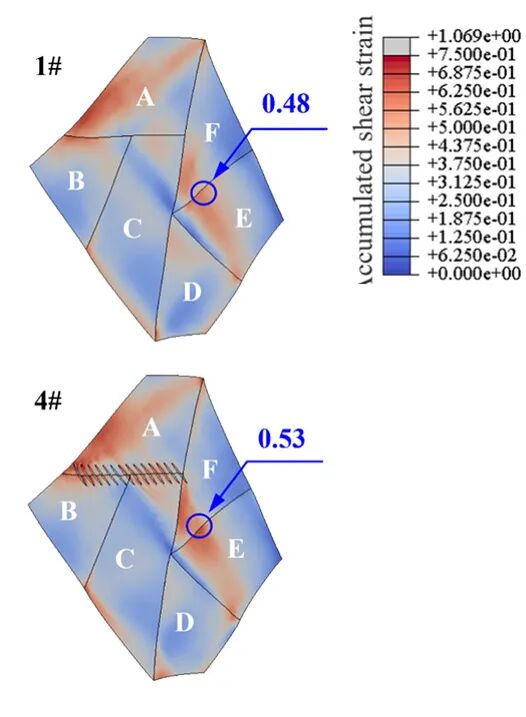

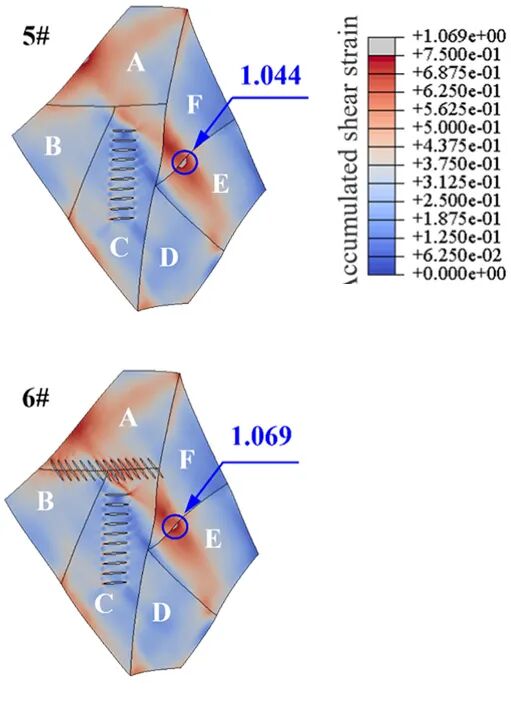

图 12(a)节选：10%宏观应变，上组为1#无δ、4#晶界δ，下组为5#晶内δ、6#二者共存。圈定E/F附近累积剪切应变约0.48→1.07；这是局部滑移累积，不是宏观拉伸应变或损伤。

作者核心结论

δ对γ″的竞争、粗γ″失共格与δ空间约束共同影响响应。晶界δ可限制跨晶塑性，大晶内针状δ则有局部失稳风险。证据限于室温二维塑性，无损伤、疲劳或高温寿命验证。

对我们的启示

热处理不能只追δ含量，还应比较基体强度、δ的尺度与位置及应变热点。建模可借鉴“细相均匀化＋粗相显式化＋受控子模型”；参数拟合、局部定性对照和断裂预测须分开。

来源：Xi、Ni等（共同第一作者），International Journal of Plasticity 168（2023），103708。原式及原图节选。
