SEA连接节点与激励：能量流路径定义

一、SEA连接节点（Junction）概述

在SEA模型中，子系统本身只定义了能量的存储和耗散特性，而子系统之间的能量传输路径则需要通过连接节点（Junction）来定义。Junction是SEA拓扑结构的核心要素，它决定了振动和声学能量如何在各子系统之间流动。

没有Junction的SEA模型中，各子系统彼此孤立，能量无法在子系统间传递。因此，正确建立Junction是SEA建模中仅次于子系统定义的关键步骤。Junction的质量直接影响能量流预测的准确性，进而影响整个分析结果的可信度。

HyperWorks 2026在SEA Model功能区中提供了Junction工具组，支持快速创建和管理各类连接。用户只需选择参与连接的子系统，系统会根据子系统类型和几何关系自动识别连接类型，并计算相应的耦合损耗因子。

二、三种连接类型

HyperWorks 2026的SEAM模块支持三种基本连接类型，分别对应结构-结构、声学-声学和结构-声学的耦合场景。

1. 结构连接（Structural Junction）

结构连接定义了结构子系统之间的能量传输路径。典型的结构连接包括：板-板连接（如车身壁板之间的焊缝连接）、梁-板连接（如加强筋与壁板的连接）、梁-梁连接（如框架结构的节点连接）等。

对于结构连接，SEAM求解器基于波传播理论计算耦合损耗因子。计算时需要考虑连接处的边界条件（如刚性连接、铰接、弹性连接）、连接几何（如直线连接、L型连接、T型连接）以及各子系统的波阻抗。HyperWorks 2026会根据用户选择的子系统自动识别连接几何类型。

2. 声学连接（Acoustic Junction）

声学连接定义了声学子系统之间的能量传输。典型场景包括：两个相邻空腔之间的开口（如车门与乘员舱之间的缝隙）、管道与空腔的连接（如空调出风口）、空腔与半无限域的连接（如车窗打开时的空腔-自由场连接）等。

声学连接的耦合损耗因子与连接开口的面积、声学介质的特性阻抗以及子系统的模态密度有关。对于部分开口的连接（如带百叶窗的通风口），可以通过定义开口面积比例来调整耦合强度。

3. 结构-声学连接（Structural-Acoustic Junction）

结构-声学连接是SEA中最常见也最重要的连接类型之一。它描述了结构振动向声学空腔辐射声能的过程，以及声压场对结构振动的反作用。典型场景包括：车身壁板向车内空腔辐射噪声、发动机罩向发动机舱辐射噪声等。

对于结构-声学连接，SEAM自动计算结构的辐射效率（Radiation Efficiency），并据此推导耦合损耗因子。辐射效率取决于结构的几何尺寸、边界条件和频率。低频时辐射效率较低（结构作为小活塞辐射效率差），高频时辐射效率趋近于1（结构近似表现为无限大平板）。

工程实践提示：结构-声学连接是车内噪声预测的关键路径。在SEA模型中，车身壁板与乘员舱空腔之间的结构-声学连接通常是车内噪声的主要贡献路径。准确建模这些连接（包括正确的壁板面积、边界条件和阻尼设置）对预测结果至关重要。

三、SEA激励类型

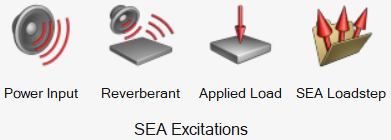

SEA激励（Excitation）定义了能量的输入来源。HyperWorks 2026的SEAM模块支持三种激励类型，覆盖了工程中常见的能量输入场景。

1. 功率输入（Power Input）

功率输入（Power Input）是最直接的激励定义方式。用户直接指定输入到目标子系统的功率值（单位：瓦特），可以是常数或频率相关的表格。这种激励类型适用于已知输入功率的场景，如已测量的机械功率输入、声学功率源等。

功率输入的优势在于定义简单、物理意义明确。但在实际工程中，直接知道输入功率的情况较少，通常需要通过其他激励类型间接获得。

2. 混响场（Reverberant）

混响场（Reverberant）激励用于模拟声学混响场对结构子系统的激励。典型的应用场景是混响室噪声试验：在混响室中，声场近似为扩散场（各方向声能均匀分布），通过定义混响声压级，SEAM自动计算声场对结构施加的功率输入。

混响场激励需要定义声压级（dB）的频率函数和声学介质的特性阻抗。SEAM会根据声压级计算声学能量密度，再结合子系统的面积和辐射效率，推导出输入功率。

3. 施加载荷（Applied Load）

施加载荷（Applied Load）激励允许用户定义力、力矩或声压等物理量作为激励。SEAM会根据载荷类型和子系统属性，自动将载荷转化为输入功率。例如，对于力载荷施加在板子系统上，SEAM通过力和导纳（Conductance）的乘积计算输入功率。

施加载荷激励是最贴近物理实际的激励定义方式，适用于已知激励力或压力的场景。常见应用包括：发动机激励力（通过 mount 传递到车身）、路面激励（通过悬架传递）、排气脉动压力（作用在排气管壁上）等。

四、SEA载荷步与几何更新

1. SEA载荷步（SEA Loadstep）

SEA载荷步（SEA Loadstep）是组织和管理分析工况的工具。在一个SEA模型中，可以定义多个载荷步，每个载荷步包含一组激励的激活/停用状态。这使得用户可以在同一模型中分析多种工况（如不同激励源单独作用、多个激励源同时作用等），而无需重复建模。

载荷步的设计借鉴了FEA中loadstep的概念，但在SEA中更加简洁。每个载荷步定义了：(1)哪些激励处于激活状态；(2)分析频率范围和频率分辨率；(3)输出请求（如哪些子系统的能量、响应量需要输出）。求解时，SEAM会按载荷步依次计算，结果保存在统一的输出文件中。

2. SEA几何更新（SEA Geometry Update）

在建模过程中，当用户修改了几何实体（如调整板的尺寸、修改空腔体积）后，需要通过SEA Geometry Update功能刷新子系统和连接的几何参数。这一功能确保SEA模型与几何定义保持一致。

SEA Geometry Update会自动更新以下内容：(1)子系统的面积/体积/长度等几何参数；(2)基于新几何的模态密度；(3)连接的耦合参数。这一功能在参数化研究和设计迭代中 特别有用，可以快速反映几何变更对SEA模型的影响。

注意事项：在修改几何后，务必执行SEA Geometry Update。如果跳过此步骤，子系统参数将基于旧的几何数据，导致分析结果不准确。HyperWorks 2026会在几何变更时给出提示，建议用户及时更新。

五、激励与连接的协同工作

SEA模型的完整求解需要三个要素同时就位：子系统（存储与耗散）、连接（传输路径）、激励（能量输入）。三者缺一不可。激励将功率注入子系统，子系统通过连接将能量传输到相邻子系统，同时通过阻尼耗散部分能量。最终，所有子系统达到稳态能量平衡。

在HyperWorks 2026的工作流中，典型的操作顺序是：先创建所有子系统，再定义子系统间的连接（Junction），然后施加载荷激励，最后创建载荷步并求解。这一顺序确保了模型定义的完整性和一致性。

工程实践提示：在定义多个激励源时，建议为每个激励源创建独立的载荷步。这样可以在后处理中分别评估每个激励源对总响应的贡献量（Excitation Contribution分析），为噪声源识别和降噪方案制定提供定量依据。
