精品方案 | AI×系统仿真（二）：从专业模型资产到多领域系统智能构建

但完成单个专业模型，并不意味着已经完成系统级建模与仿真。

在真实工程中，电机需要与控制器、逆变器和机械负载协同工作；液压泵需要与阀、管路、执行机构和负载构成完整的能量传递链路；热管理系统则需要将热源、流道、换热器与控制策略组织起来。

如何让不同专业、不同物理域的模型正确连接，并形成能够运行和验证的完整系统？

这正是AI×系统仿真的第二层探索。

GCEAgent不仅面向单个专业模型，还进一步面向系统整体：理解工程目标，识别所需组件，规划多领域模型的连接关系，配置参数与边界条件，并调用GCKontrol完成模型检查、仿真求解和结果分析。

由此，系统仿真开始从“工程师手工组装模型”，向“工程师定义目标与判断标准、GCEAgent组织系统模型和仿真过程”演进。

如果说上一篇解决的是“专业模型如何智能开发”，那么这一篇要回答的，就是“专业模型如何被智能组织成一个系统”。



一、多领域系统建模的难点，不仅在于组件数量，更在于连接关系与工程约束

一个复杂装备系统，往往由机械、电气、液压、气动、热流体和控制等多个专业共同构成。

不同专业的模型具有各自的接口、参数、状态变量和物理规律。将它们组织成一个完整系统，不是简单地把组件拖到画布上，再用连线连接起来。

工程师还需要回答一系列关键问题：

选什么模型？ 不同模型的适用范围、精度和复杂度不同，必须与系统分析目标相匹配。

如何建立连接？ 组件端口的类型、变量定义及连接方式需要符合相应的物理连接规则。

参数如何配置？ 几何尺寸、介质属性、负载特性、初始状态和运行边界必须合理。

系统能否求解？ 模型连接关系、初始条件、约束关系和求解配置需要满足相应的计算要求。

结果是否可信？ 系统不仅要能够运行，还需要通过物理规律、工程指标和必要的基准数据进行校核。

例如，一个液压执行机构系统，即使已经选取了液压泵、阀和液压缸，如果管路连接不完整、溢流压力设置不合理，或者机械负载与液压缸的运动关系没有正确建立，最终也可能无法 正常求解，或者得到不符合预期的响应。

因此，多领域系统建模的核心，是同时管理好模型对象、连接关系、工程规则和执行过程。

这也是工程本体在AI×系统仿真中的重要价值。

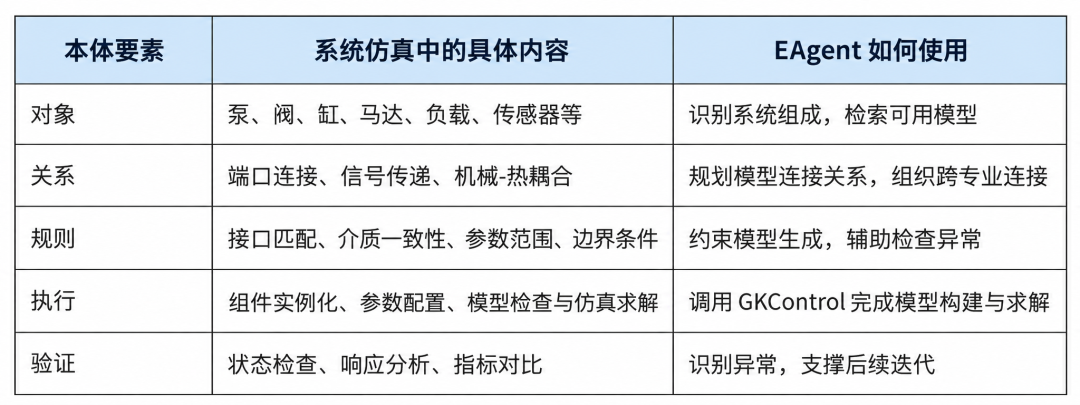

工程本体并不是简单的知识目录，而是将组件类型、端口定义、参数含义、状态变量、模型连接规则和物理约束组织成可供智能体理解和使用的工程语义体系。

有了这些工程语义，AI才不只是根据文字描述绘制一张模型图，而是能够围绕工程目标，组织具有明确物理含义、符合模型连接规则的系统模型。

二、GCKontrol构成GCEAgent进行系统智能构建的专业能力底座

工程语义解决的是“系统应该由什么构成、各部分应当如何关联”的问题，而真正把这些关系转化为可执行模型，还需要专业建模环境和求解能力。

GCKontrol具备机械1D、电路、液压、气动、传热、热流体等多领域物理建模能力，并能够描述控制逻辑、执行机构、传感器以及不同物理过程之间的相互作用。

对于GCEAgent而言，这些模型组件、建模机制和求解能力，不只是供工程师手工操作的工具，更是可以围绕任务目标进行调用和组织的专业资源。

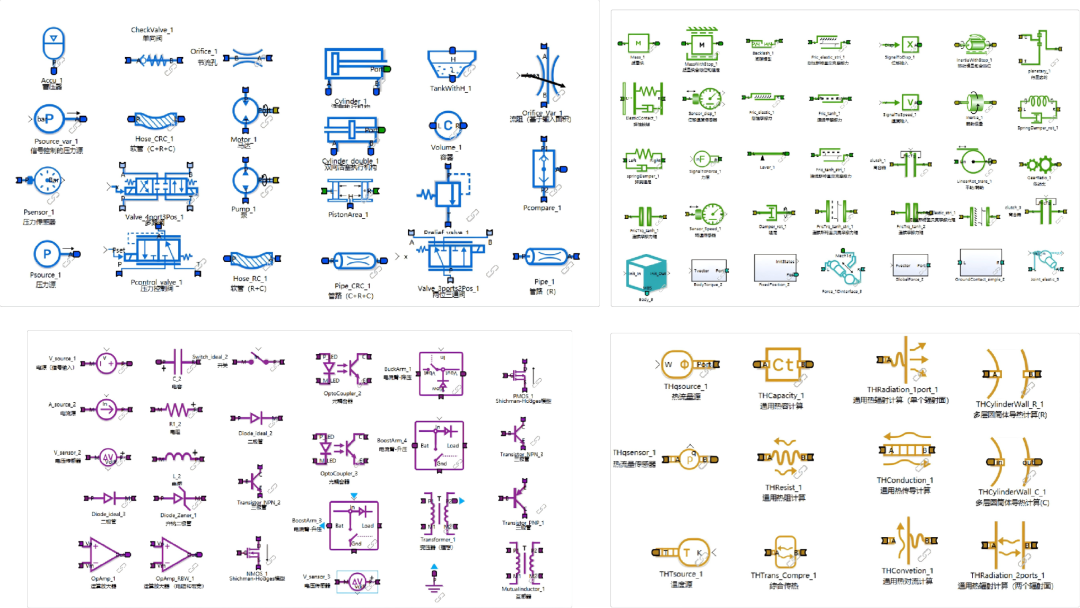

图1：GCKontrol多领域专业模型与组件能力示例

在这一协同模式下，GCEAgent与GCKontrol承担不同职责。

GCEAgent负责理解用户目标、识别工程对象、选择可用组件、规划模型连接关系、组织参数配置，并根据执行结果决定下一步的分析和调整方向。

GCKontrol负责将规划落实为实际的系统模型，完成模型检查、仿真求解及结果输出。

两者共同形成从工程目标到系统模型的执行链路：

工程需求→ 工程语义解析 → 模型与组件选择 → 模型连接规划 → 参数配置 → 模型检查 → 仿真求解 → 结果分析与迭代

其中，AI负责理解、规划和编排，专业软件负责模型执行与确定性计算，工程规则和验证机制则共同约束整个过程。

这也是AI进入系统仿真核心工程链路的基础：不是简单地让AI操作软件更快，而是让专业建模能力能够围绕工程目标被有组织地调用。

三、从一句自然语言需求到系统模型：GCEAgent如何组织全过程

以液压执行机构系统为例，工程师提出需求：

“建立一个由液压泵、溢流阀、换向阀、液压缸和机械负载组成的液压系统，设置执行机构的驱动过程和负载条件，观察液压缸位移、速度及关键油路的压力、流量变化。”

这段描述看似简单，实际已经包含了系统组成、能量传递关系、控制方式、参数条件和仿真观测目标。

GCEAgent需要将这些信息转化为可以执行的建模任务。

第一步：理解需求，形成结构化建模目标。

识别系统类型、关键组件、动力来源、执行机构、负载特性和需要观察的输出量，明确模型的边界及预期用途。

第二步：检索模型资源，规划模型连接关系。

根据需求从GCKontrol现有组件库及可复用模型资产中选择合适的组件，明确液压泵、阀、管路、液压缸、油箱和机械负载之间的连接关系。

第三步：检查系统结构与模型连接关系。

对组件端口、连接关系、介质属性和必要的边界条件进行检查，识别缺失连接、接口不匹配以及明显不合理的模型结构。

第四步：配置参数与初始条件。

根据现有设计资料、模型资产和工程约束配置供油条件、液压缸尺寸、负载特性、摩擦特性及初始状态。对于缺失且影响模型正确性的参数，提示工程师补充或确认，而不是任意填入未经验证的数值。

第五步：调用GCKontrol完成模型构建与仿真求解。

将组件及其连接关系落实为可编辑的系统模型，检查模型状态与求解条件，运行仿真并提取位移、速度、压力和流量等关键响应。

第六步：分析结果，组织后续迭代。

将仿真结果与预期趋势、物理规律和工程指标进行比较。发现异常时，进一步检查模型结构、参数、边界条件及求解状态，并根据分析结果提出调整建议。

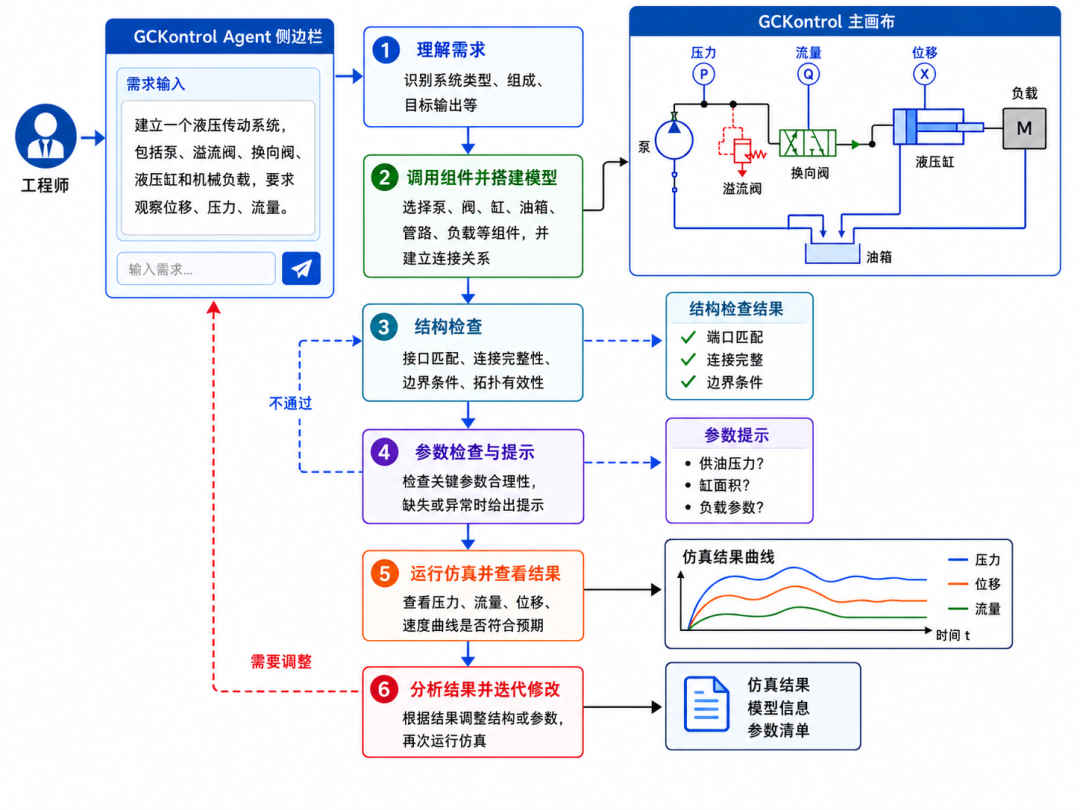

图2：GCEAgent从自然语言需求到系统建模、检查、仿真与迭代的流程图

通过这一过程，原本分散在模型查找、组件连接、参数填写、结构检查和结果分析中的工作，被组织成一条连续的工程流程。

工程师仍然负责关键假设、模型适用性和最终工程判断，但可以将更多精力投入系统方案设计、关键参数分析和不同工况下的性能评估。

四、案例：液压执行机构系统的智能构建与仿真分析

为了展示GCEAgent在系统级建模中的作用，我们以液压执行机构系统为例，说明从系统结构规划到仿真结果分析的完整过程。

本案例的目标，是建立包含液压泵、液压控制阀、液压缸、油箱、管路及机械负载的系统模型，研究驱动过程和负载变化对执行机构运动状态及油路压力的影响。

1. 从系统需求到模型连接

GCEAgent首先根据系统功能和仿真目标，确定动力源、控制元件、执行机构和机械负载等关键对象，并规划它们之间的连接关系。

系统以液压泵提供动力，通过相应的管路和控制阀向液压缸供油。液压缸将液压能转化为机械能，驱动外部负载运动；溢流阀与回油通路共同构成相应的压力调节与保护回路。

在这一过程中，GCEAgent不仅需要识别组件，还需要明确各组件之间的能量传递关系、必要的连接条件，以及需要监测的关键状态量。

随后，GCKontrol依据规划结果构建系统模型，使模型能够继续编辑、检查和运行。

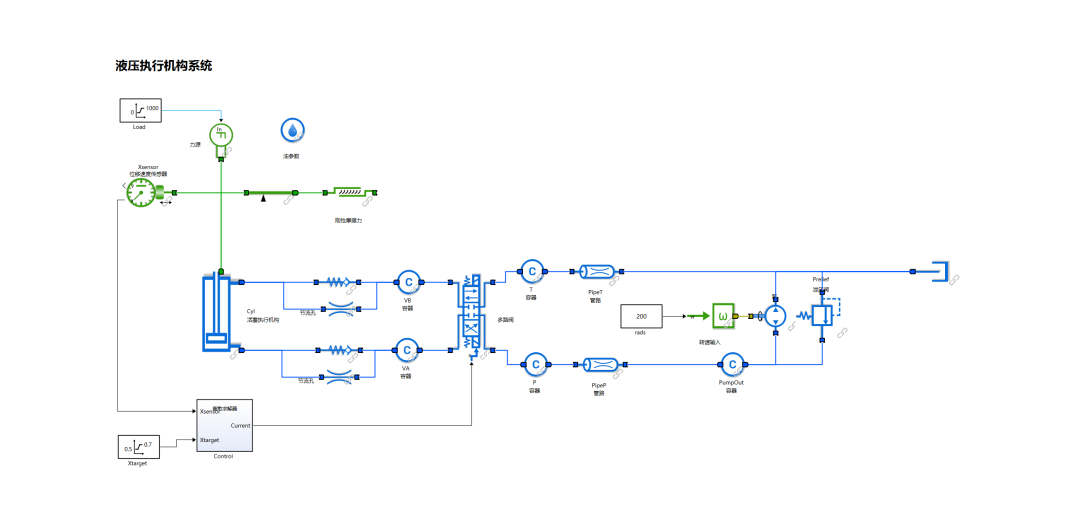

图3：液压执行机构系统模型示例

2. 从组件连接到参数配置

系统连接关系确定后，还需要对关键参数和运行条件进行配置。

例如，液压泵的供油特性、溢流阀的压力设定、液压缸的有效作用面积、机械负载特性以及液压介质参数，都会影响系统的动态响应。

GCEAgent可以依据现有模型、设计资料和工程约束组织参数配置，并检查关键参数是否缺失、数值是否超出设定范围，以及模型初始条件是否满足运行要求。

对于无法从现有资料中可靠确定的参数，应明确标记并交由工程师确认。只有当必要的参数和边界条件满足建模要求后，才进入后续仿真环节。

这种方式能够减少重复性的模型配置工作，同时避免把未经确认的假设直接当作真实设计参数。

3. 从仿真运行到关键结果提取

模型生成后，GCEAgent调用GCKontrol执行仿真，并提取泵出口、高压油路及液压缸相关容腔的压力响应等关键结果。

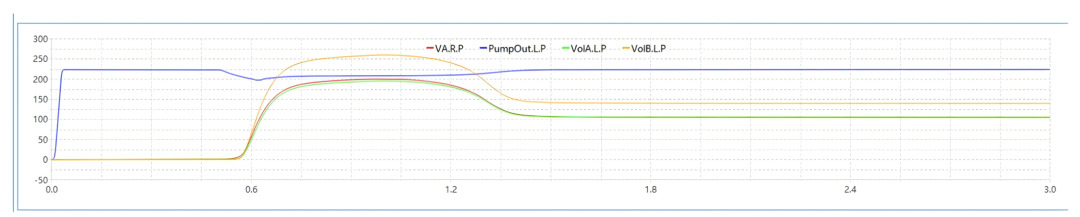

图4：液压系统关键容腔压力仿真曲线

4. 从异常响应到模型迭代

如果仿真过程中出现求解失败、压力异常、执行机构运动不符合预期等情况，GCEAgent可以结合模型结构、参数配置、规则检查结果和仿真状态，辅助定位可能的问题。

例如，问题可能来自连接关系不完整、参数设置不合理、初始条件不满足要求，或者模型本身存在需要进一步检查的连接关系或物理约束。

GCEAgent据此提出可能的排查路径和调整建议，再组织后续的模型修改、检查与仿真。涉及关键物理假设、控制策略或设计参数的调整，则需要工程师确认。

至此，系统建模形成了一个完整的闭环：

需求理解→ 模型连接规划 → 参数配置 → 模型检查 → 仿真求解 → 结果分析 → 调整与再验证

真正体现AI×系统仿真价值的，不只是生成一张系统模型图，而是让模型能够进入后续的工程执行、结果分析和迭代流程。

五、从“可运行”到“可信”，系统模型仍需要工程验证

系统模型能够成功运行，只能说明它在当前配置和求解条件下具备一定的可执行性，并不意味着模型已经充分反映真实系统的行为。

对于复杂装备研发而言，模型生成之后，还需要建立与建模目标相匹配的验证机制。

一是结构与规则检查。 检查组件是否完整、端口连接是否合理、必要的边界条件是否具备，以及关键参数是否满足约束。

二是求解状态检查。 关注编译或模型处理是否成功、求解器是否正常完成计算，以及是否出现数值异常、计算中断或其他需要关注的状态。

三是物理规律与响应分析。 结合能量传递关系、变量变化趋势和系统动态特性，判断结果是否存在明显违背物理规律的情况。

四是工程指标与基准对比。 在具备设计指标、参考模型、试验数据或已知基准结果的条件下，进一步比较关键响应，评估模型与预期之间的差异。

五是工程师确认。 对模型假设、参数来源、适用工况及关键结论进行审查，明确模型可以支持哪些分析，以及哪些结论仍需要进一步验证。

GCEAgent可以参与这些环节，自动执行适合程序化处理的检查，提取和分析仿真结果，并辅助识别异常。但对于模型适用性、关键物理假设和最终工程结论，仍需要专业知识、验证证据和工程判断共同支撑。
