电机 NVH：20 个手段，其实只有 3 类
典型现象长这样：样机一上电，某个转速下"呜——"一声尖叫；转速再往上，声音没了；到了另一个转速，又冒出来。改转子，声音跑到别的转速去；改定子，好一点但没根治。
折腾几个月，最后发现根子在极槽配合上 —— 可这时候模具已经开了。
为什么这么难搞？因为电机噪声从来不是"某个零件的问题"，而是一条链：
电磁力激励 → 结构振动传递 → 空气声辐射
链上任何一环都可能放大问题。而你如果只盯着其中一环猛改，声音就会从一个转速跑到另一个转速，跟你捉迷藏。
这篇文章把常见的二十来种优化手段，按这条链重新归个类。你会发现，看似杂乱的技术清单，其实只有三类动作。
一、先建坐标系：噪声的"三段论"
拿到 NVH 问题，先在脑子里画三段：
源头（激励从哪来）
电磁力波、转子不平衡、气动涡流、轴承缺陷、齿轮啮合。
路径（振动怎么传出来）
定子铁心 → 机壳 → 端盖 → 悬置安装点 → 车身。
辐射（怎么变成声音）
结构表面推动空气，辐射效率取决于表面积、刚度和频率。
对应地，只有三种手段：降激励、断路径、避共振。后面所有的技术，都逃不出这三条。
二、降激励：电磁设计层的六个手段
这一层的动作，直接决定"力的大小和阶次"，是根治性的。
1. 极槽配合 —— 决定力波阶次的基因
极数和槽数的组合，直接决定气隙磁场的谐波含量和电磁力的空间阶次。常见的 8 极 48 槽、6 极 54 槽，都不是随手选的。
工程上重点关注的是0 阶力波，以及极数整数倍的力波阶次（如 8 极电机关注 0、8、24、48 阶这一类）。
为什么 0 阶要盯？因为它会让定子整体"呼吸"式胀缩，辐射效率极高。
2. 绕组形式：集中绕组还是分布式绕组
集中绕组端部短、轴向尺寸小、槽满率高、成本低，但磁动势谐波含量高，容易带来高频啸叫。分布式绕组谐波干净，代价是端部高、用铜多。
选哪个，取决于你的空间约束和噪声目标 —— 这是一道权衡题，没有标准答案。
3. 转子斜极 —— 相位对消的经典手法
把转子铁心分段错位，让同一根导条在不同轴向位置感应的力波相位错开，互相抵消。
常见方案有一字斜极、V 形、W 形，本质都是让特定频率的激励在轴向上做 180° 相位对消。
代价要说清楚：斜极会削弱一部分有效转矩，还会引入轴向力。斜多少，得在噪声和性能之间找平衡点。
4. 磁钢非对称布置
通过周期性的宽窄间距排布（通用 Bolt 用过这类方案），人为制造特定的谐波来抵消原有谐波。属于"以毒攻毒"的思路。
5. 气隙磁密波形优化
定子侧开辅助槽、转子外径侧开槽、采用非对称磁极形状，都是在改气隙磁密的波形，把特定次谐波的分量压下去。丰田普锐斯、通用沃兰达上都有这类设计。
6. 短距绕组
绕组节距不取整距，而是缩短一两个槽，可以针对性地对消某次谐波电动势和对应的电磁力分量。
三、断路径：结构与工艺层的六个手段
激励压不下去的时候，就在传递路径上做文章。
7. 定子真空浸漆
漆液填满铜线与铁心之间的间隙，固化后把散件粘成一个整体。刚度上去，振动幅值自然下来。
8. 铁心涂胶
在硅钢片之间增加阻尼层，靠材料内耗把振动能量变成热耗散掉。特斯拉的电机上就有这类工艺。
9. 转子一体注塑
提升转子铁心的轴向刚度，改善高速下的振动表现。联合电子、舍弗勒都有相关方案。
10. 转子压装工艺
控制压装力和叠压系数，既增强整体刚度，也能顺带对消部分谐波力分量。
11. 铁心与转轴过盈量
过盈量太小会松动，太大又可能把隔磁桥撑裂。要在结合强度、电磁性能和压装工艺之间取平衡。
12. 转子动平衡
这是对付低阶机械振动的直接手段。高精度动平衡能显著降低轴承载荷，也能顺带减少对电磁间隙的影响。
四、算得准，才改得对：仿真层
很多 NVH 项目改不动，是因为根本没算准。
13. 基于实际 PWM 波形的电磁仿真
用理想正弦电流去算电磁力，会漏掉载波频率带来的边带谐波。而这些边带分量，恰恰常常落在人耳最敏感的 2～5 kHz 区间。要复现真实啸叫，就得用实际控制器的 PWM 波形作为激励输入。
14. 结构动力学分析
模态分析 + 谐响应分析，在设计阶段就能预判哪个转速会共振。定子模态频率如果和主导力波频率撞上，改什么都不如改刚度分布。
15. 转子风扇 CFD 气动优化
高速电机里，气动噪声占比不低。用 CFD 优化风扇叶片型线，减少气流分离和涡流脉动，既降噪又提效率。
五、系统协同：部件层
16. 轴承优化
轴承缺陷会激发特征频率的振动，这个频率和转速通常不是整数比 —— 这是识别轴承问题的重要线索。选型、材料、润滑系统都要考虑。
17. 油冷喷油量优化
油冷电机的喷油量直接影响冷却效率和搅油损失。喷油太少冷却不足，太多则增加搅油功率损失和噪声。得靠仿真 + 实验联合标定。
18. 热管理
温度上升会让材料参数漂移、间隙变化，间接影响 NVH。液冷、风冷、热管各有适用场景。
19. 电磁兼容性（EMC）
屏蔽、滤波、布线优化，减少电机对整车电子系统的干扰 —— 这一项不直接降噪，但决定整车能不能通过认证。
20. 控制策略
谐波注入、随机 PWM、转矩脉动补偿 —— 这些是从控制侧"软化"激励的手段，成本极低，效果往往意外地好。
六、拿到啸叫问题，怎么定位？
说个能直接用的三步法。

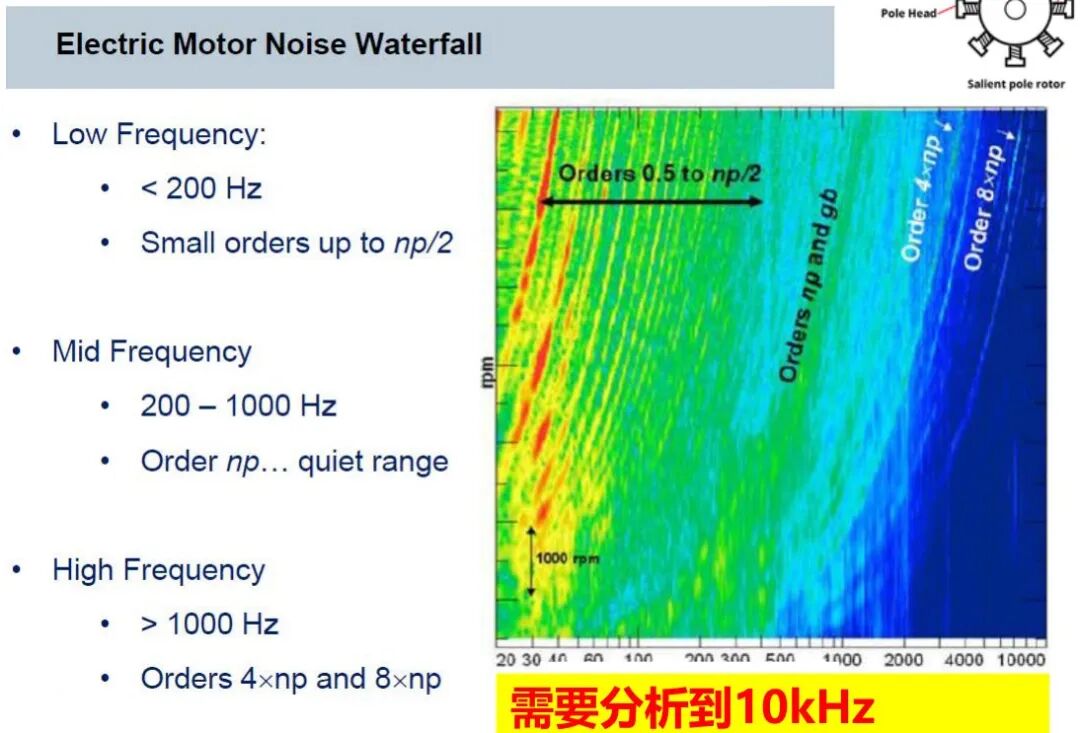

第 1 步：做阶次谱。
在不同转速下采噪声和振动信号，按转速阶次重新排列。你会看到某些阶次的能量在某个转速突然冒尖。
第 2 步：判源头。
| 电磁力波 | |
第 3 步：查共振。
把"峰值转速对应的频率"算出来（频率 = 转速 × 阶次 / 60），去对比定子或机壳的模态频率。如果撞上了，那问题就不是激励太大，而是结构太软。这时候加大激励侧的投入是无效的，得改刚度。
这三步走完，能省掉大量无用功。
写在最后
回到开头那个问题：为什么电机啸叫难搞？
因为它是一个跨物理场的问题 —— 电磁、结构、声学、控制，随便哪个环节没对齐，噪声就会冒出来。很多人一上来就扎进某一个方向猛改，改到后面发现声音只是换了个转速出现。
先分清楚你面对的是"激励太大"还是"结构共振"，再动手。 这一步判断对了，后面的优化才有意义。
至于那二十来种手段，它们不是并列关系，而是分布在"降激励、断路径、避共振"这三个格子里。你的问题在哪个格子，就优先用哪个格子的手段。
你的电机项目里遇到过哪种啸叫？阶次谱做出来是什么样？评论区聊聊，我挑几个典型的做一期完整案例分析。
