SolidWorks动画教程（28）：往复式沟槽机构

CAD-SW技巧

36分钟前浏览1

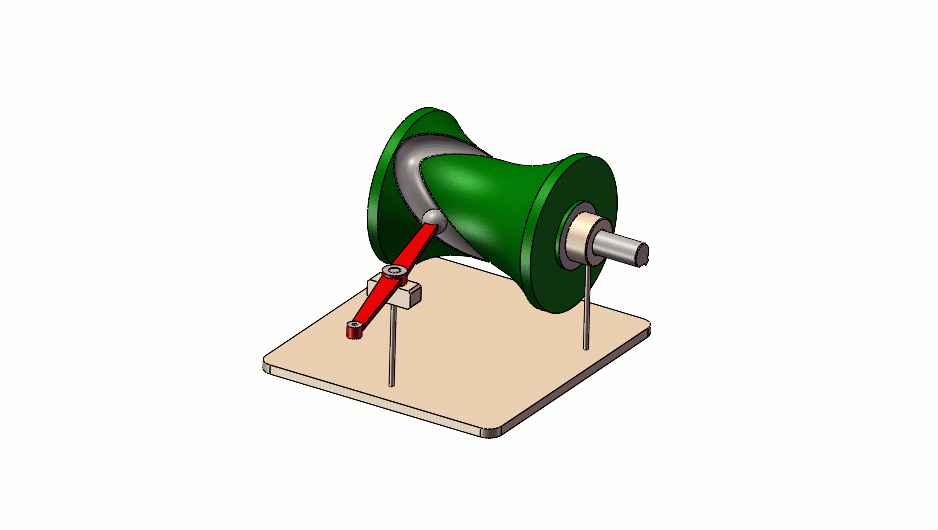

最终结果如下图所示。

方法：

1.新建一个装配体。

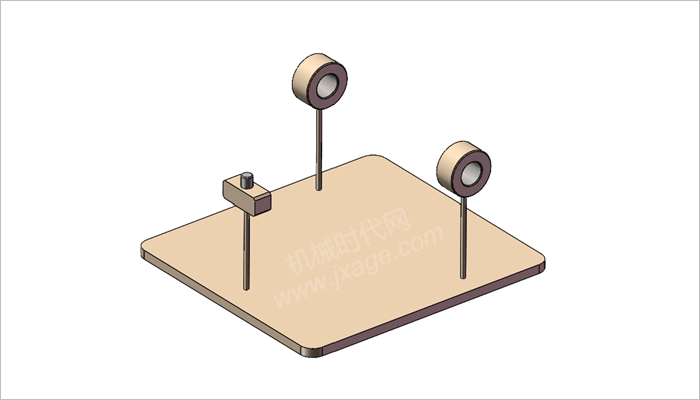

2.插入零件“1.底座”，如下图所示。

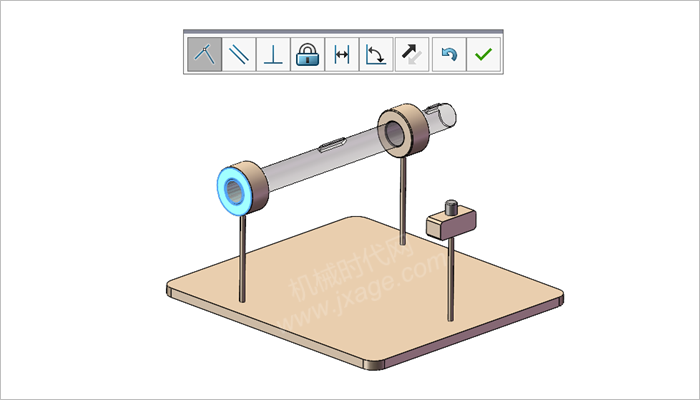

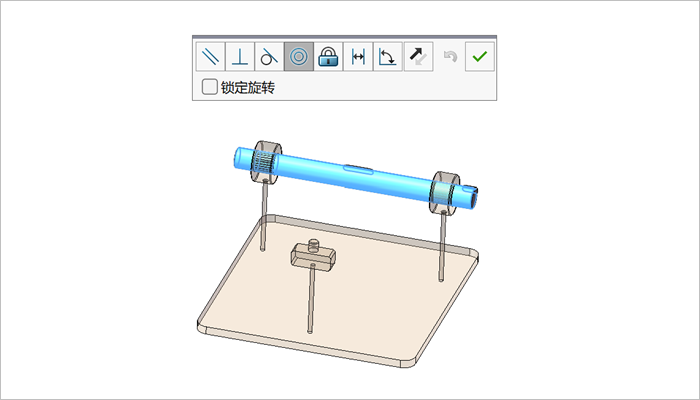

3.插入零件“3.轴”，添加一个同心配合。

添加一个重合配合。

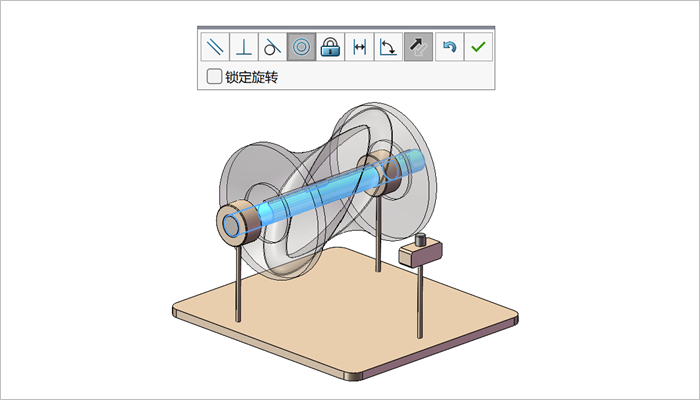

4.插入零件“2.轮”，添加一个同心配合（2.轮和3.轴之间）。

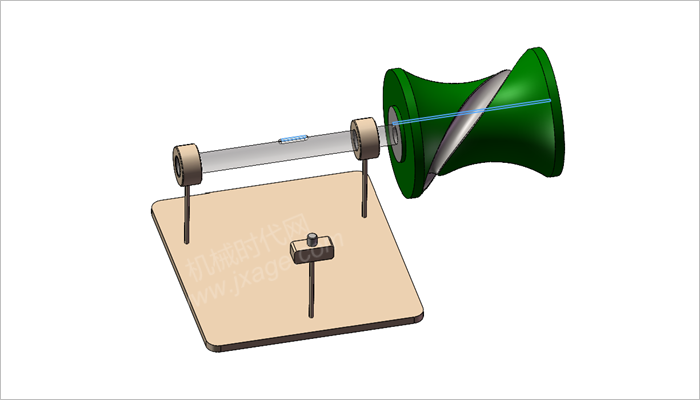

添加一个重合配合（在轴上的键和轮的键槽之间）。

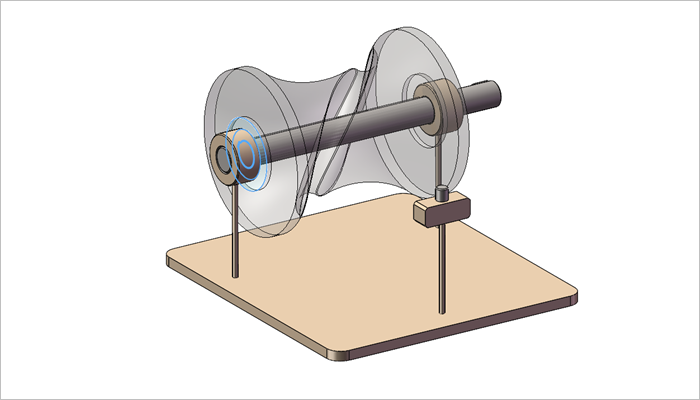

添加一个重合配合（在2.轮和1.底座之间）。

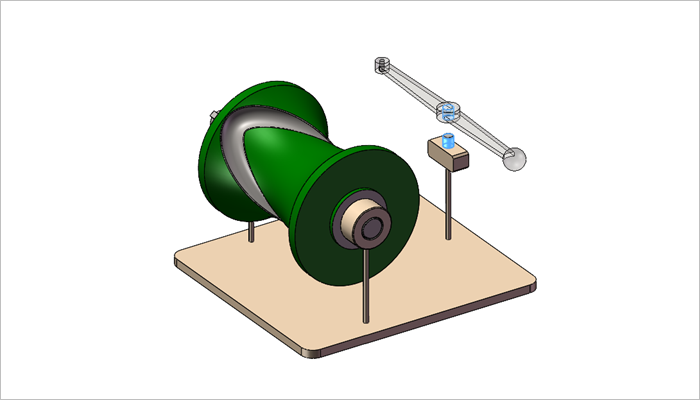

5.插入零件“4.杆”，添加一个同心配合（1.底座和4.杆之间）。

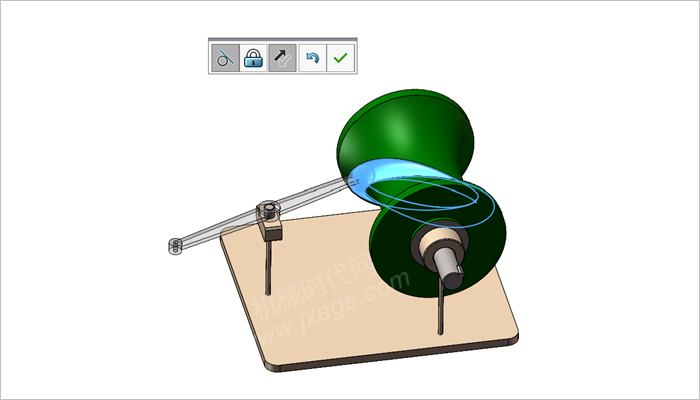

添加一个相切配合（2.轮和4.杆之间）。

6.点击窗口左下角的“运动算例1”。

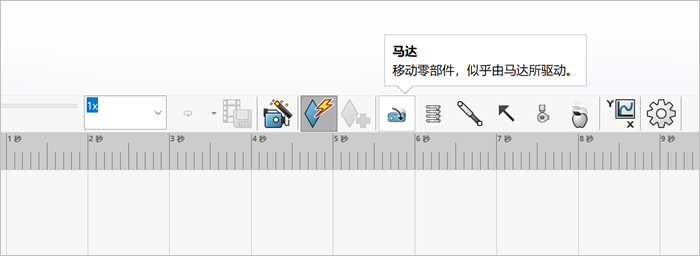

7.点击马达按钮，添加一个马达，如下图所示。

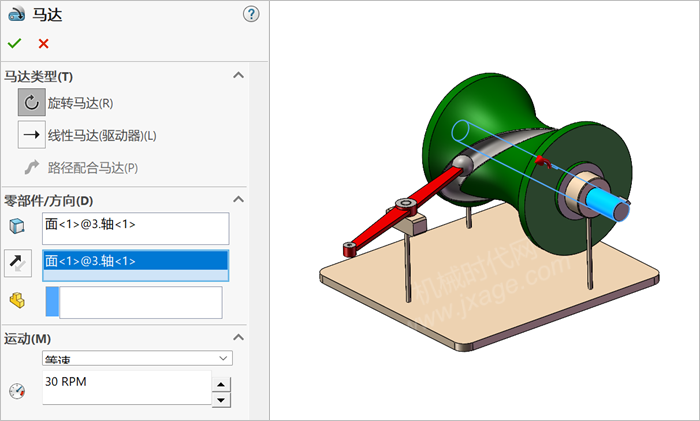

马达类型选择“旋转马达”，选择下图所示的面，在下拉框中选择“等速”，速度为30 RPM，如下图所示。

8.设置时间为6S，类型选择“动画”，点击下图所示的“计算”按钮，我们可以模型运动起来了。

来源：SolidWorks技巧
