声学处理与空腔建模：NCT与自动空腔

一、噪声控制处理（NCT）概述

在汽车和航空航天NVH工程中，噪声控制处理（Noise Control Treatment，简称NCT）是降低结构辐射噪声和传递噪声的核心手段。NCT包括各类吸声材料、隔声层、阻尼贴片和复合声学包，通过消耗声能和阻断能量传输路径来改善高频NVH性能。

HyperWorks 2026的SEA模块提供了完整的NCT建模功能，允许用户在SEA模型中定义和管理多层声学处理结构。NCT可以附加在结构子系统表面（如车身壁板内侧的吸声棉）或声学子系统边界（如空腔壁面的吸声材料），SEAM求解器会自动计算NCT对子系统能量平衡的影响。

NCT功能位于Tools功能区中，提供了创建、编辑和管理声学处理层的工具集。用户可以定义由多种层类型组合而成的复合声学包，并将其分配到模型的子系统上。NCT的效果在求解后通过Plot Manager的NCT Effect分析进行评估。

二、六种NCT层类型

HyperWorks 2026的SEAM模块支持六种NCT层类型，每种类型对应不同的声学处理机理和材料特性。通过组合不同的层类型，可以构建满足各种工程需求的复合声学包。

以下详细说明各层类型的参数定义和工程应用要点。

1. 解耦层（Decoupler）

解耦层通常为低密度多孔材料（如开孔泡沫），其作用是将重质面板与结构壁板隔开，形成“质量-空气弹簧-质量”的共振系统。解耦层的厚度决定了共振频率的位置，而其流阻影响高频吸声性能。在SEA中，解耦层通过其厚度、密度和流阻参数定义。

2. 质量隔层（Mass Barrier）

质量隔层是高密度薄层材料（如重质PVC、EVA或铅板），通过质量定律提供隔声能力。在SEA中，质量隔层通过面密度（kg/m2）定义。面密度越大，隔声性能越好，但同时增加了重量。在汽车轻量化设计中，质量隔层的重量与隔声性能之间需要仔细权衡。

3. 吸声层（Absorber）

吸声层是NCT中最常用的层类型，通过多孔材料的粘性耗散和热传导效应将声能转化为热能。吸声层的声学性能由流阻、孔隙率、曲折因子和热特性长度等参数决定。HyperWorks 2026支持基于Delany-Bazley经验公式或Johnson-Champoux-Allard全模型计算吸声性能。

4. 面板层（Panel）

面板层代表固体薄板结构，如内饰面板。在NCT中，面板层不仅提供结构支撑，还通过自身刚度影响声学包的整体传递特性。面板层通过材料属性（密度、杨氏模量）和厚度定义。

5. 穿孔板（Perforated）

穿孔板是带周期性孔洞的面板，当与背后空气层配合时，形成Helmboltz共振吸声结构。穿孔板的声学参数包括穿孔率（开孔面积比）、孔径和板厚。穿孔板在特定频率范围（通常为中高频）具有优异的吸声性能。

6. 流阻层（Resistive）

流阻层是具有高气流阻力的薄层材料，如无纺布或阻尼膜。其声学作用是阻断对流换热（防止空气泄漏）同时允许声波通过并消耗能量。流阻层通过流阻率（Pa·s/m）定义。

三、NCT层管理与声学包部件

1. NCT层管理

HyperWorks 2026提供了NCT层管理工具，允许用户以堆叠方式组合多层声学处理。一个完整的声学包（Sound Package）通常由多种层类型按特定顺序叠加而成。例如，典型的车门声学包由“面板层→吸声层→质量隔层→解耦层”四层结构组成。

NCT层管理界面支持以下操作：(1)添加/删除层；(2)调整层的顺序（通过拖拽）；(3)编辑各层参数；(4)预览声学包的传递损失和吸声系数曲线。层顺序对声学性能有显著影响，特别是当声学包含有质量隔层和解耦层时，不同顺序会产生截然不同的共振行为。

2. 声学包部件（Sound Package Parts）

声学包部件功能允许用户将定义好的NCT声学包分配到模型的特定子系统上。一个声学包可以分配给多个子系统，一个子系统也可以叠加多个声学包。分配关系通过部件（Part）概念管理，使NCT的定义和使用分离，便于参数化研究。

工程实践提示：在进行NCT效果分析时，建议先计算无NCT的基线模型，再计算有NCT的模型，通过对比两者的响应差异来量化NCT的降噪效果。HyperWorks 2026的Plot Manager提供了NCT Effect图表，自动计算有/无NCT的传递损失差值和吸声系数。

四、自动空腔工具（Automatic Cavity）

声学空腔是SEA模型中声学子系统的几何载体。对于复杂结构（如汽车车身内部空间），手动创建空腔几何既繁琐又容易出错。HyperWorks 2026提供了自动空腔工具（Automatic Cavity），能够从结构几何自动提取声学空腔。

自动空腔工具通过以下步骤工作：(1)读取结构几何（壁板、框架等）；(2)识别封闭的空间区域；(3)根据用户设置的参数生成空腔实体。工具支持生成内部空腔（Interior Cavity）和外部空腔（Exterior Cavity）两种类型。

1. 内部空腔（Interior Cavity）

内部空腔对应结构内部的封闭声学空间，如汽车乘员舱、行李箱、发动机舱等。这些空腔由结构壁板围成，是车内噪声分析的主要声学子系统。自动空腔工具会识别由壁板封闭的区域，生成对应的Ac_space子系统。

2. 外部空腔（Exterior Cavity）

外部空腔对应结构外部的声学空间，通常建模为半无限域（Ac_SIF），用于模拟结构向外部空间的声辐射。外部空腔在车辆通过噪声分析中尤为重要，它接收车身辐射的声能并传播到远场观察点。

自动空腔生成后，用户可以通过空腔数据对话框查看和编辑空腔属性，包括空腔体积、表面积、边界壁板列表等。工具还支持手动调整空腔边界，例如合并相邻的小空腔或分割过大的空腔，以满足SEA对子系统模态数的要求。

注意事项：自动空腔工具的提取质量高度依赖结构几何的封闭性。如果壁板之间存在缝隙或开口，工具可能无法 正确识别封闭区域。在使用自动空腔工具前，建议先检查几何封闭性，必要时补充缺失的面。

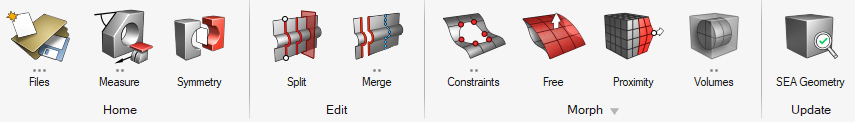

五、工具功能区（Tools Ribbon）详解

Tools功能区除了NCT和自动空腔外，还提供了多种SEA模型处理工具。这些工具在模型细化和优化阶段发挥重要作用。

Split和Merge工具是SEA模型细化的重要手段。SEA要求每个子系统在分析频带内具有足够的模态数（通常建议>5个），以保证统计假设的有效性。当某个频带内模态数不足时，可以通过Split工具细化子系统划分；当模态数过多导致计算量过大时，可以通过Merge工具合并子系统。

工程实践提示：Split和Merge操作会改变模型的拓扑结构，可能影响已有连接的定义。建议在Split或Merge操作后，检查受影响子系统的连接关系，必要时重新定义Junction。HyperWorks 2026会在操作后给出连接状态提示。

综合来看，HyperWorks 2026的Tools功能区为SEA模型提供了从声学处理（NCT）到几何管理（自动空腔、Split/Merge/Morph）的完整工具链。这些工具的灵活运用是构建高质量SEA模型、获得可靠高频NVH预测结果的关键保障。
