锁相环的杂散怎么解决

1天前浏览9



锁相环杂散问题的核心解决思路——基于锁相环底层框架原理

解决锁相环(PLL)杂散问题,无需堆砌零散的调试技巧,核心在于吃透锁相环的底层框架与工作本质。所有杂散抑制方案,都是基于锁相环基础工作原理的延伸,只有理清系统架构、找准杂散根源,才能从根本上掌握杂散的解决逻辑,实现精准优化。

首先,我们需要明确锁相环的核心工作本质。锁相环的诞生,核心是为了解决压控振荡器(VCO)频率不稳定的问题。VCO依靠电压调控输出频率,结构简单、响应速度快,但自身存在天然缺陷,受工艺、温度、电压波动影响极大,输出频率精准度低、漂移严重,无法单独输出稳定、标准的射频频率。

而高精度晶振具备频率稳定、误差极小、抗干扰能力强的优势,是标准的精准频率参考源。

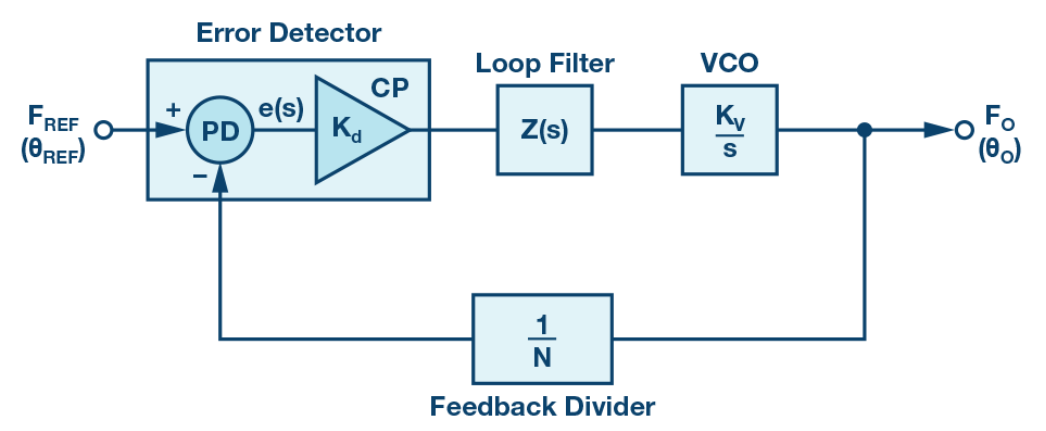

基于此,锁相环搭建了一套闭环校正框架,核心架构包含四大核心模块:

鉴频鉴相器(PFD):检测参考信号与反馈信号的相位差,输出"上/下"脉冲

电荷泵(CP):将相位误差转换为电流脉冲,I_cp持续时间和极性反映相位差大小

环路滤波器(LPF):积分电流生成平滑的VCO调谐电压(关键参数:带宽、相位裕度)

压控振荡器(VCO):电压-频率转换,核心指标为相位噪声和调谐灵敏度K_v

,搭配反馈分频链路形成闭环系统。其工作逻辑十分清晰:以高精度晶振的输出频率为基准标准,鉴相比较器实时对比晶振参考频率与VCO反馈回来的实际输出频率,检测两者之间的频率差与相位差,生成对应的误差信号;误差信号经过环路滤波器处理后,输出纯净的直流调谐电压,修正VCO的输出频率,最终让漂移的VCO频率精准锁定在晶振参考频率的整数倍,实现高频、精准、稳定的频率输出。

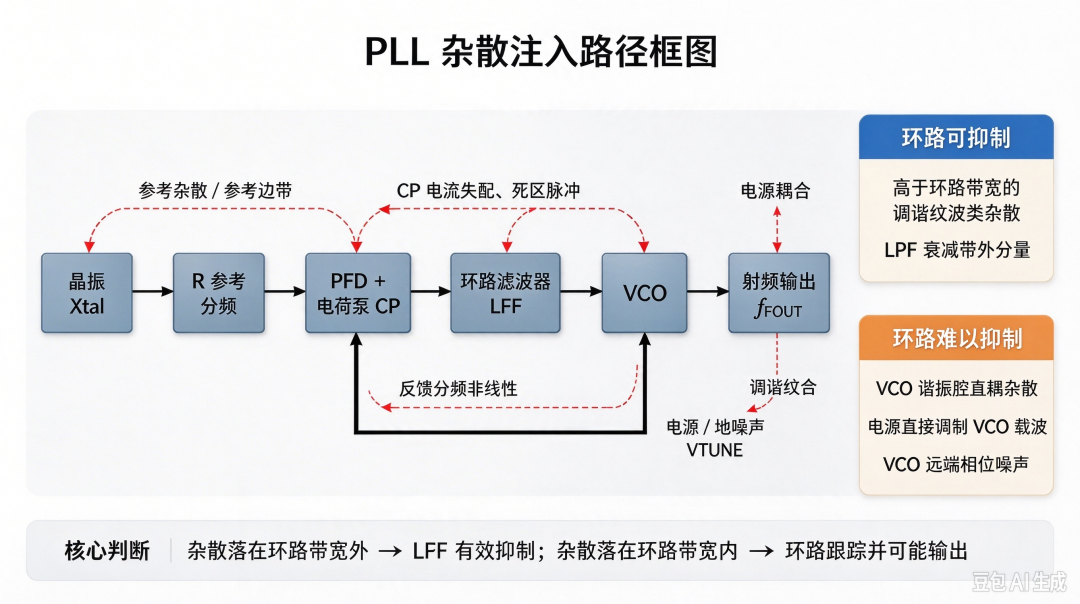

从这套核心工作框架中,我们可以精准定位锁相环所有杂散的核心来源,完全对应系统的三大核心模块,所有杂散均源于此,无例外。

第一类杂散是VCO本体杂散。VCO作为频率输出终端,是杂散的主要产生源头之一。一方面,VCO自身器件非线性、谐振回路抖动会产生固有频率杂散;另一方面,VCO供电电压波动、外界电磁干扰、调谐端口的微小纹波,都会直接调制VCO输出频率,形成离散杂散。这类杂散是VCO频率不稳定性的直接衍生产物,也是锁相环输出杂散的基础来源。

第二类杂散是参考源杂散。晶振虽为精准参考源,但并非理想器件,自身存在微小抖动与谐波分量。同时,晶振输出的参考信号在传输、分频过程中,容易耦合数字电路串扰、走线干扰,产生参考边带杂散。这类杂散会跟随基准频率进入锁相环闭环系统,被逐级传递、调制,最终叠加在VCO的输出频谱中,形成固定频点的参考杂散。

第三类杂散是鉴相比较器杂散。鉴相器(搭配电荷泵)是闭环误差检测的核心,也是典型的非线性干扰源。工作过程中,鉴相器死区补偿脉冲、电荷泵充放电电流失配、电荷泄漏、开关毛刺等非理想特性,会产生周期性的误差电流纹波。这类异常电流信号并非正常的相位误差信号,属于人为引入的干扰杂散,会直接注入环路前端,成为锁相环杂散的重要诱因。

明确杂散来源后,锁相环杂散的唯一核心解决思路便清晰浮现,即利用环路滤波器的低频滤波特性实现杂散抑制,这也是适配锁相环闭环架构、从根源解决杂散的底层原理方案。

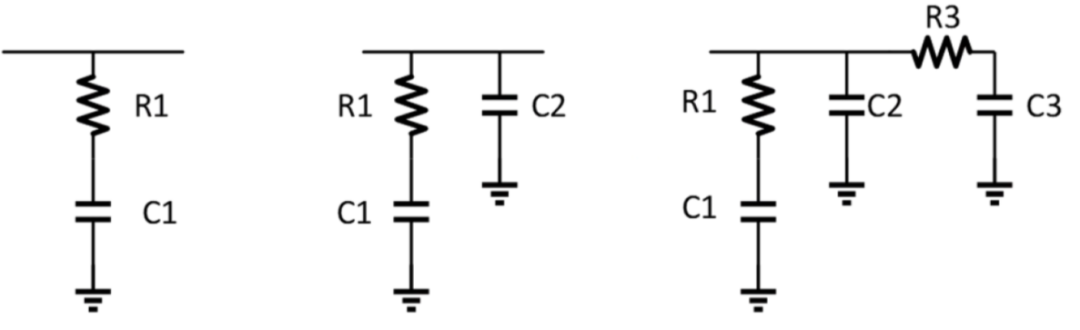

环路滤波器是锁相环架构中承上启下的核心模块,核心特性为低频通过、高频抑制,仅允许缓慢变化的直流误差信号通过,用于修正VCO的低频频率漂移,而所有高频交流干扰信号都会被有效滤除。结合锁相环闭环工作逻辑,无论是参考源引入的高频参考杂散、鉴相器产生的周期性电流纹波杂散,还是VCO调谐端口耦合的高频干扰杂散,本质都是叠加在正常误差信号上的高频交流扰动。

在系统工作中,我们只需合理设计环路滤波器参数与环路带宽,让上述三类核心杂散的频率分量落在环路带宽之外。此时,锁相环闭环系统不会跟踪这些高频杂散干扰,环路滤波器会直接衰减、滤除所有高频杂散分量,仅保留纯净的直流调谐电压输送至VCO。失去了高频扰动的调制作用,VCO输出的频率信号将摆脱杂散干扰,实现高纯度、低杂散的稳定输出。

从本质上来说,锁相环的工作闭环是一套低频跟踪、高频滤波的控制系统。其核心逻辑自洽且唯一:依靠精准晶振解决VCO频率整体不准的问题,依靠环路滤波器的低频特性,解决系统工作过程中产生的各类高频杂散问题。所有工程上的杂散优化,如调整环路带宽、升级高阶滤波器、优化参考链路、改善电荷泵匹配度等,本质都是围绕这一核心原理展开,都是为了更好地发挥环路滤波器的杂散抑制能力。

综上,掌握锁相环杂散解决问题的关键,不在于记忆繁多的调试技巧,而在于吃透架构、溯源本质。认清VCO、参考源、鉴相器三大杂散源头,牢牢抓住环路滤波器低频抑制高频杂散的唯一核心原理,就能应对绝大多数锁相环杂散问题,实现精准、高效的优化调试。
