让电堆不“发烧”：氢燃料电池热管理仿真如何把温度、寿命和开发周期一起管起来
导语
氢能交通从示范走向批量，电堆功率越做越大，系统布置越来越紧，热管理却越来越像“隐形瓶颈”。PEM 电堆通常希望在 60–80℃、部分系统放宽到 85℃ 区间运行，液冷回路要带走电堆绝大部分反应热；一旦产热、流场、冷源和控制没对齐，就会出现局部热点、单片温差大、高温降功率、低温冷启动慢。 本文从工程痛点讲起，结合一维系统仿真与三维多物理场仿真，用一个电堆热管理优化案例，说明如何用仿真把“经验调水温和风扇”变成可预测、可复用的设计闭环。

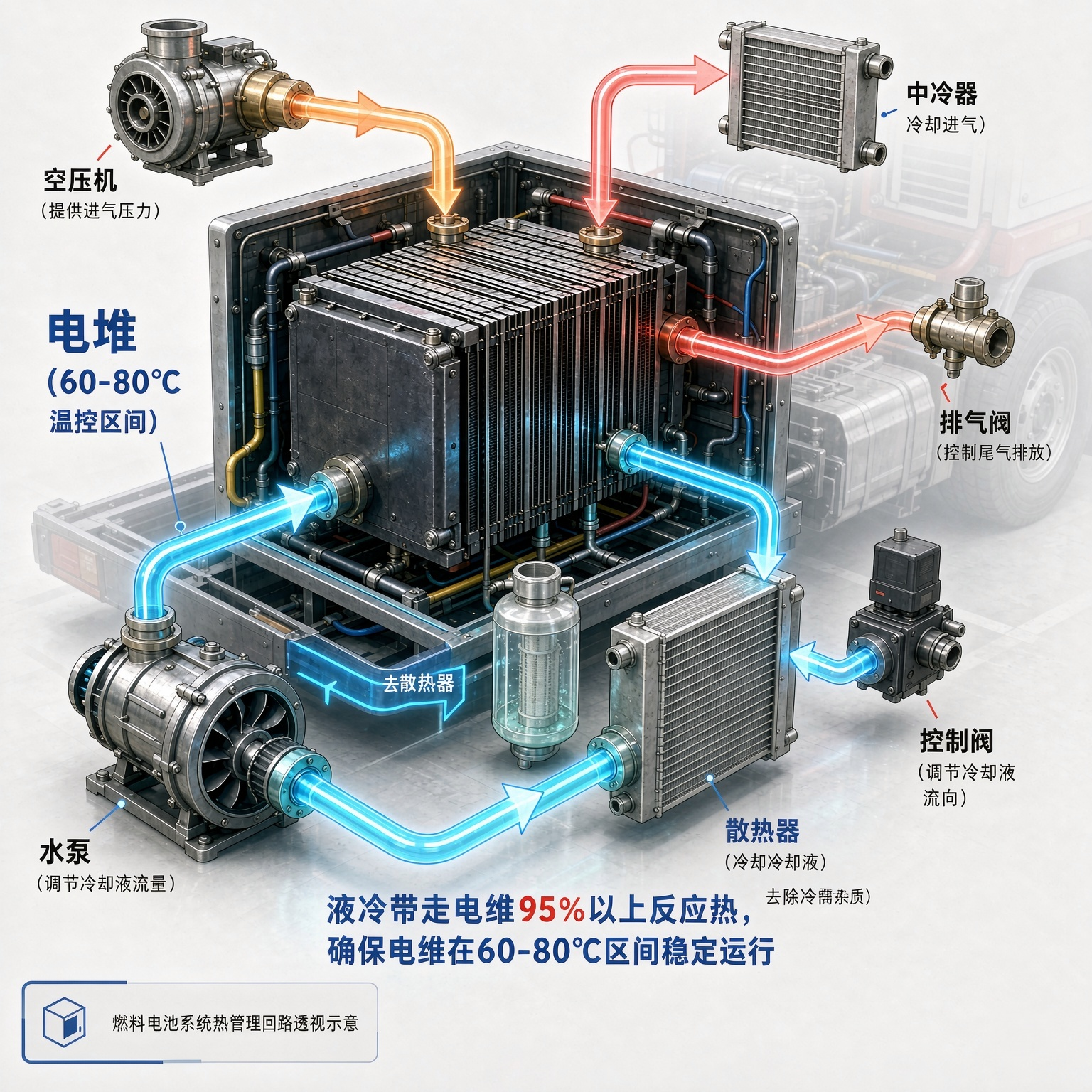

氢能重卡/公交电堆系统透视效果图
痛点：电堆不是不产热，而是热太“难排”
实际项目里，热管理经常被当成附属系统，等电堆定型、整车布置完再补散热器，问题就集中爆发：
总热负荷高、液冷为主：车用电堆通过冷却液带走的热量可占电堆总发热 95% 以上，辐射和排气带走很少；功率拉高后，水泵、散热器、风扇任何一个能力不足，出水温度就会顶到限值。
温度均匀性难做：流道长短、歧管分配、冷板肋片、密封压损不一致，会造成单片之间、入口与出口之间温差过大。某重卡大功率电堆通过斜肋片冷却流道和进出水布置优化，把单片温差压到 ±3℃、局部波动降低约 30%。
整车极端工况过温：一维仿真案例中，中低速爬坡、120km/h 平坦路可满足出水限值；但 140km/h 超速、电堆独立驱动时，发热 63.3kW、出水可到 94.5℃，只能降功率。 另一全功率车型极端工况电堆出水 84.4℃、进出口温差 7.6℃，已接近许用边界。
低温冷启动复杂：零下环境停机后膜电极残水可能结冰，自启动产热慢；-30℃系统可通过梯度加热、空气/氢气/冷却液多路热管理、智能吹扫实现可靠冷启， 行业也有 -35℃、约 140 秒启动的实验室/工程方案。
开发迭代贵：传统靠台架改水泵、换风扇、调阀，一轮冷热平衡试验耗费样机、环境舱和人力；Globe 用 Ansys CFD 做冷却回路与系统级验证，节省 3 套测试台架、开发成本超 15 万美元。

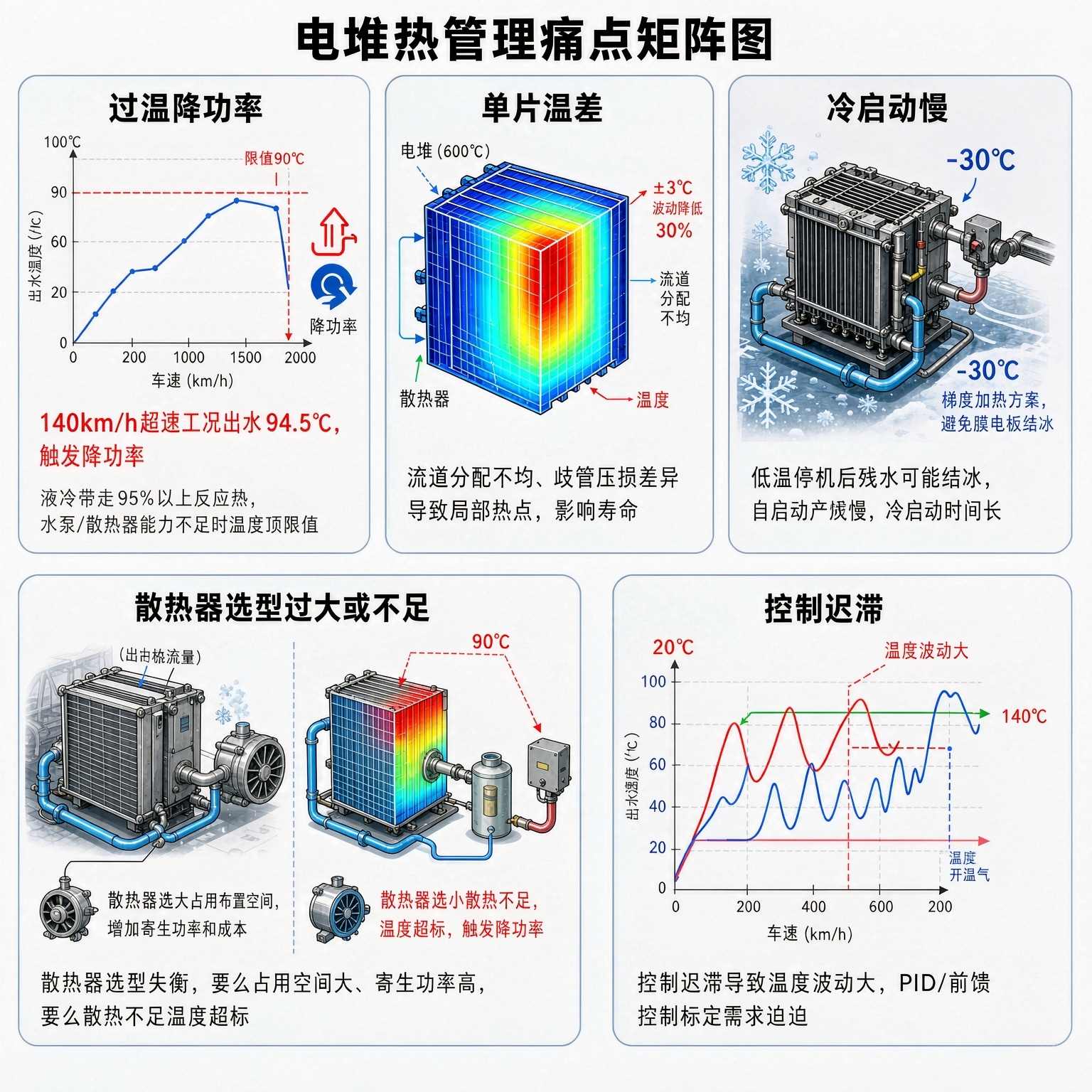

电堆热管理痛点矩阵图
原理：热管理仿真不是只算“水温”，而是多物理场闭环
工程上通常把电堆热管理拆成三层模型，按“系统—部件—单池/流道”逐级细化。
1）产热与热平衡
电堆输入化学能一部分变电能，一部分变热。简化液冷稳态可用：
Q_stack ≈ P_chem − P_elec
液冷带走热量：
Q_cool = ṁ·c_p·(T_out − T_in)
其中 ṁ 为冷却液质量流量，c_p 为比热，T_in/T_out 为电堆进、出水温。台架与一维模型常用低热值核算产热，实测与理论误差可控制在 5% 以内。 工程初筛时先算总散热量，再反推水泵流量、散热器能力和风扇风量。
2）一维系统仿真：看整车、看工况、看部件匹配
用 AMESim、GT-COOL、Flow Simulator 等搭电堆—水泵—节温/三通阀—散热器—中冷器—风扇闭环，输入电堆发热 Map、中冷器热负荷、环境温度、车速/驾驶循环，输出出水温、进出口温差、散热器换热量、风扇功率。可用于：
额定/部分负荷/爬坡/高速超车水温校核
小循环快速升温、大循环强冷的逻辑验证
电子节温器、变频水泵、按需风扇的 PID 或前馈控制标定
WLTP、UDDS、自定义公交/重卡工况的能量—热流耦合
某 120kW 系统 AMESim 案例：额定工况电堆入口 72.8℃、出口 79.1℃、温差 6.3℃；全功率下通过水泵、风扇、节温器联动把入口维持在 75℃内、温差 8℃内，满足温控要求。
3）三维/共轭传热仿真：看流道、看局部热点、看冷板均温
一维解决“系统够不够”，三维解决“电堆内部均不均”。用 Star-CCM+、Fluent 等做流道—扩散层—膜—冷板共轭传热，耦合质量传输、反应热、水管理和电化学，可输出：
单体电压/电流密度分布与局部过热
冷却流道流量分配、压降、死区
膜温均匀性、湿干区交界、 flooding 风险
大尺寸电堆冷却流道替代模型，如线性变温对流方法降低三维计算量
某 400 片 PEM 电堆共轭传热案例中，STAR-CCM+ 通过 0.05–0.8mm 网格敏感性分析、多物理场迭代，重点优化冷却液分配与膜温均匀性，目标工作区间 60–80℃。
4）冷启动专项仿真
低温建模要加入残水结冰、PTC 加热、催化氢氧加热、吹扫、梯度拉载。一维冷启动模型可优化冷却液流量、PTC 功率、加载电流；机器学习代理模型可进一步做多目标寻优。某 450 片模型用阴极催化 H₂-O₂ 加热，在 -20℃下约 59.7 秒把冷却液升到 70℃、升温速率约 2.3℃/s，冰体积分数峰值仅约 3.28%。

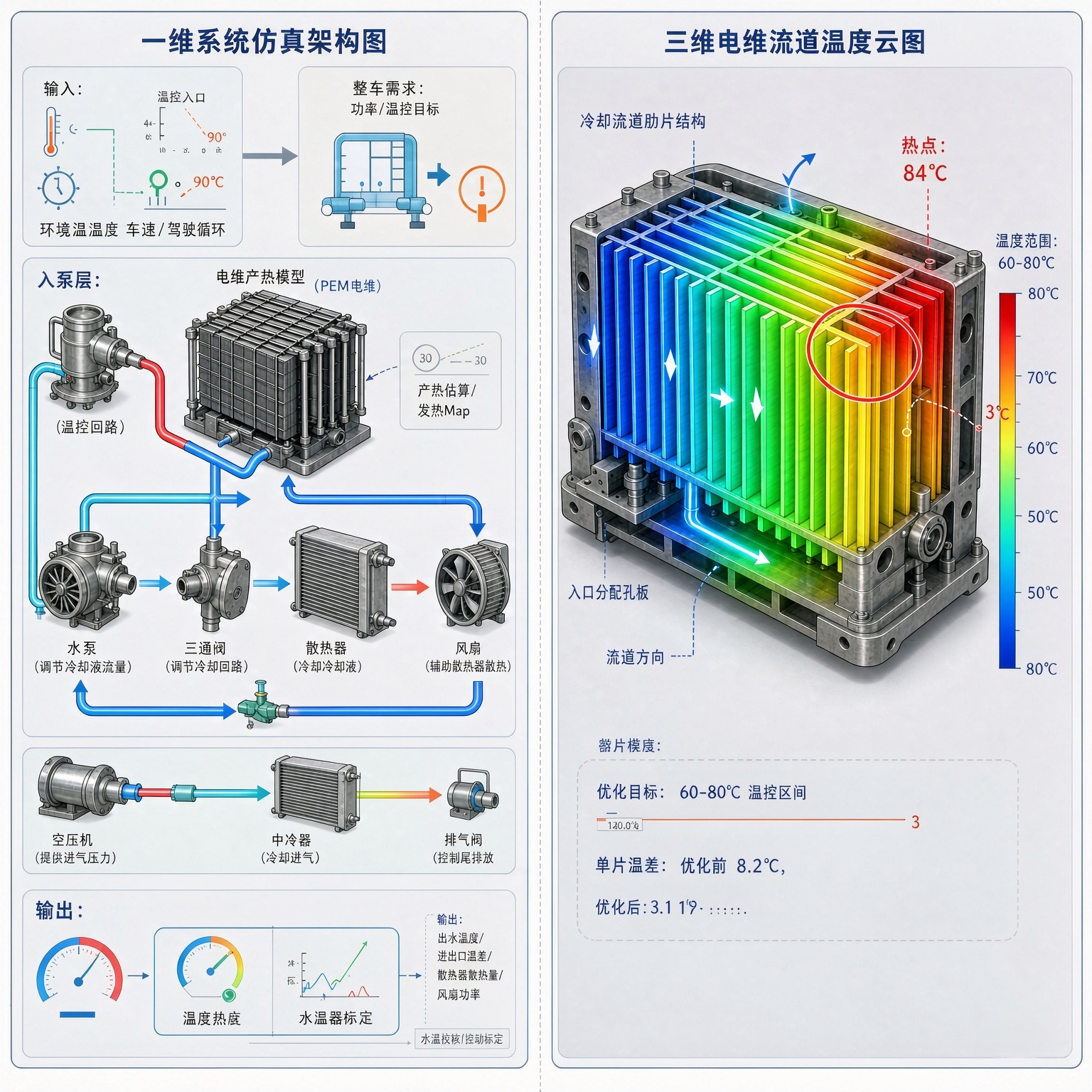

维系统仿真架构图＋三维电堆流道温度云图并列
案例：某 150kW 液冷电堆从“高速降功率”到“全工况均温”的仿真整改
客户背景：开发一款用于 49 吨重卡/城际客车的 150kW PEM 电堆系统，初版整车环模出现两类问题——夏季高速超车出水接近 90℃，部分单片温差超 8℃；冬季 -25℃冷启动时间长，停机吹扫不彻底。
第一步，一维系统建模定边界。导入电堆极化曲线与产热 Map、中冷器负荷、空压机冷却需求，搭建电堆主回路＋中冷回路＋前端散热模块。额定 150kW、效率按系统目标取值，反算液冷总负荷；用 50% 乙二醇物性、前端迎风面积和风扇性能曲线做散热器匹配。仿真先跑三种工况：
市区公交循环：出水 68–72℃，余量充足，但升温慢，小循环和 PTC 策略可优化；
平原高速 120km/h：出水 78–81℃，单片温差模型输入 6℃；
重载爬坡/超车：初版出水 88–90℃，风扇满转仍不足，识别为前端进风受限＋散热器容量偏低。
第二步，三维电堆冷板细查。抽取冷却歧管、入堆总管、单体冷板肋片，做共轭传热。发现末端两列单体冷却液偏流：总管内变截面不合理，支管沿程阻力差异大；局部高电流区域冷板肋高偏小，热点 84℃、周边 76℃，差值超目标。对比直肋、斜肋、分级肋片后，斜肋＋入口分配孔板使全堆最大温差由 8.2℃降到 3.1℃。 同步把冷板与双极板流道做参数化，压降仅增加 6%，水泵功耗可接受。
第三步，前端舱与散热器联合优化。一维发现风扇风量受前舱回流影响，三维用舱内流场校核进风均匀性；调整散热器与中冷器叠放间距、增加导风罩，并把原单速风扇改为双速/变频。重新一维回归：高速超车出水由 89℃降到 80.5℃，额定工况入口 73℃、出口 79℃、温差 6℃以内。
第四步，低温冷启动策略仿真。建 -25℃初始场，对比“纯自启动”“PTC 小循环加热＋低载自热”“梯度催化辅助加热”三方案；结合智能吹扫减少残水。优化后 -25℃目标堆温 70℃达成时间缩短约 40%，-30℃参照梯度加热路线做控制参数标定，避免初期大电流拉载导致膜电极结冰。
交付物不止报告：一维系统模型、三维冷板数据库、散热器/水泵/风扇选型表、冷启动控制标定曲线、台架试验对照方案。客户后续台架复测，出水温度与仿真偏差＜2℃，单片温差与三维预测趋势一致，高速环模不再触发降功率。

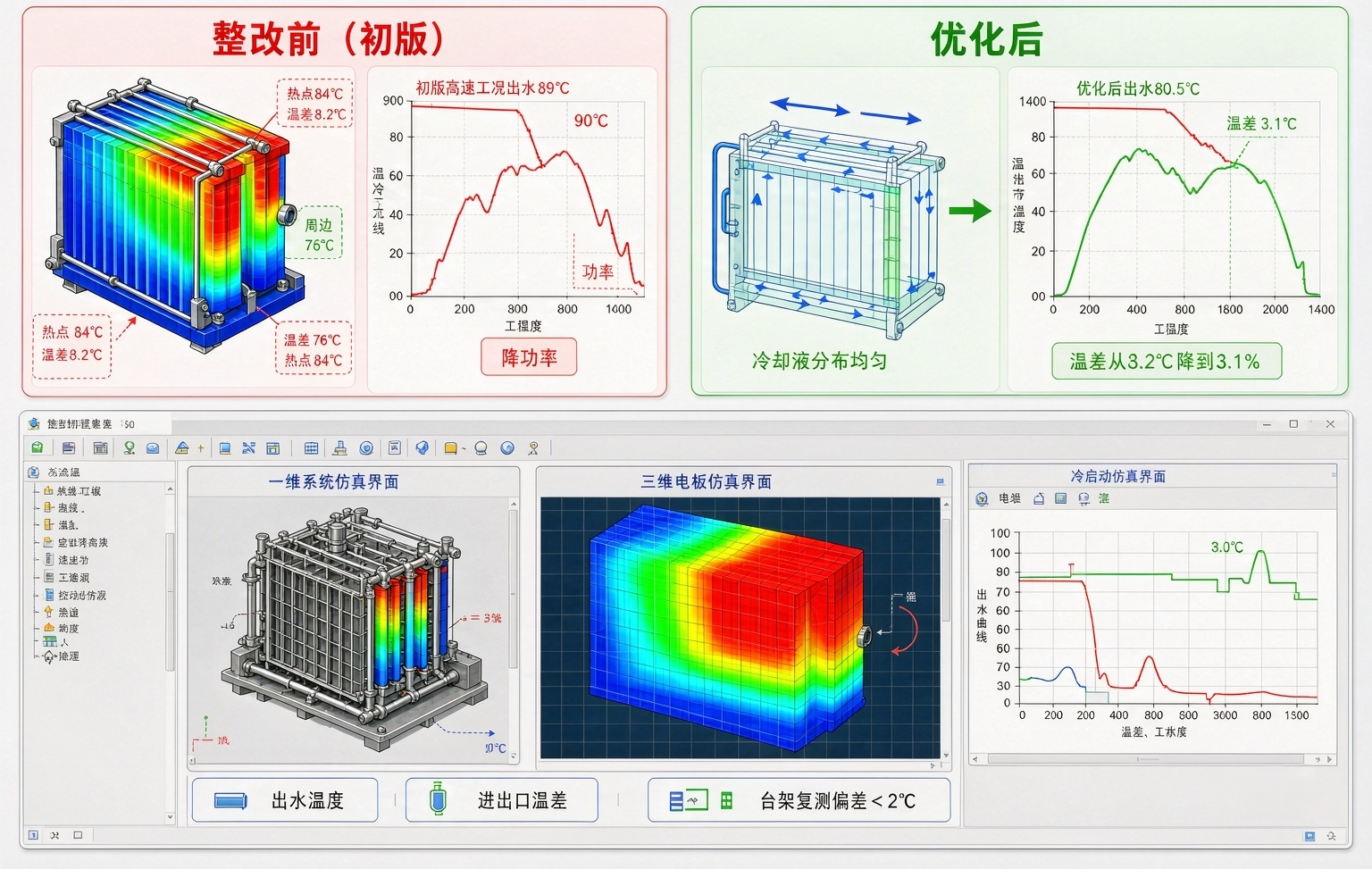

整改前后对比图
总结：热管理仿真值不值，看四个指标
做电堆热管理仿真，不是为了“有模型”，而是把开发不确定性往前移：
温度达标：额定/峰值/环境极限下出水不超限值，单片温差按产品目标控制，常规可参考进出水 5–10℃、严格均温项目更窄；
冷启动可靠：零下环境快速建温、少残水、不冻膜，控制算法可在仿真里先跑百万次；
系统不冗余：用水泵、风扇、散热器“刚好够”而不是“全加大”，降低寄生功率和成本；
台架少返工：一维先定部件，三维再定电堆，冷启动单独寻优，台架只做验证。Globe 类系统级 CFD 实践已证明，冷却回路仿真可显著减少物理迭代。
对电堆厂，它帮你在极板定型前改流道；对系统厂，它帮你在整车布置前定散热器和前端进风；对主机厂，它帮你在环模之前先知道哪些工况会降功率。
号召：把热管理做成电堆的“标准仿真项”
如果你们正在做 80–300kW 电堆定型、整车热管理集成、低温车型公告试验，或想把手台架经验沉淀成可复用模型，建议把热管理仿真纳入第一阶段：
提供电堆极化、产热估算、冷板/流道几何、系统架构图；
我们做一维系统＋三维共轭＋冷启动专项三件套，输出选型表和控制标定；
台架/环模/高低温仓对照，形成“模型—试验—再训练”的闭环。

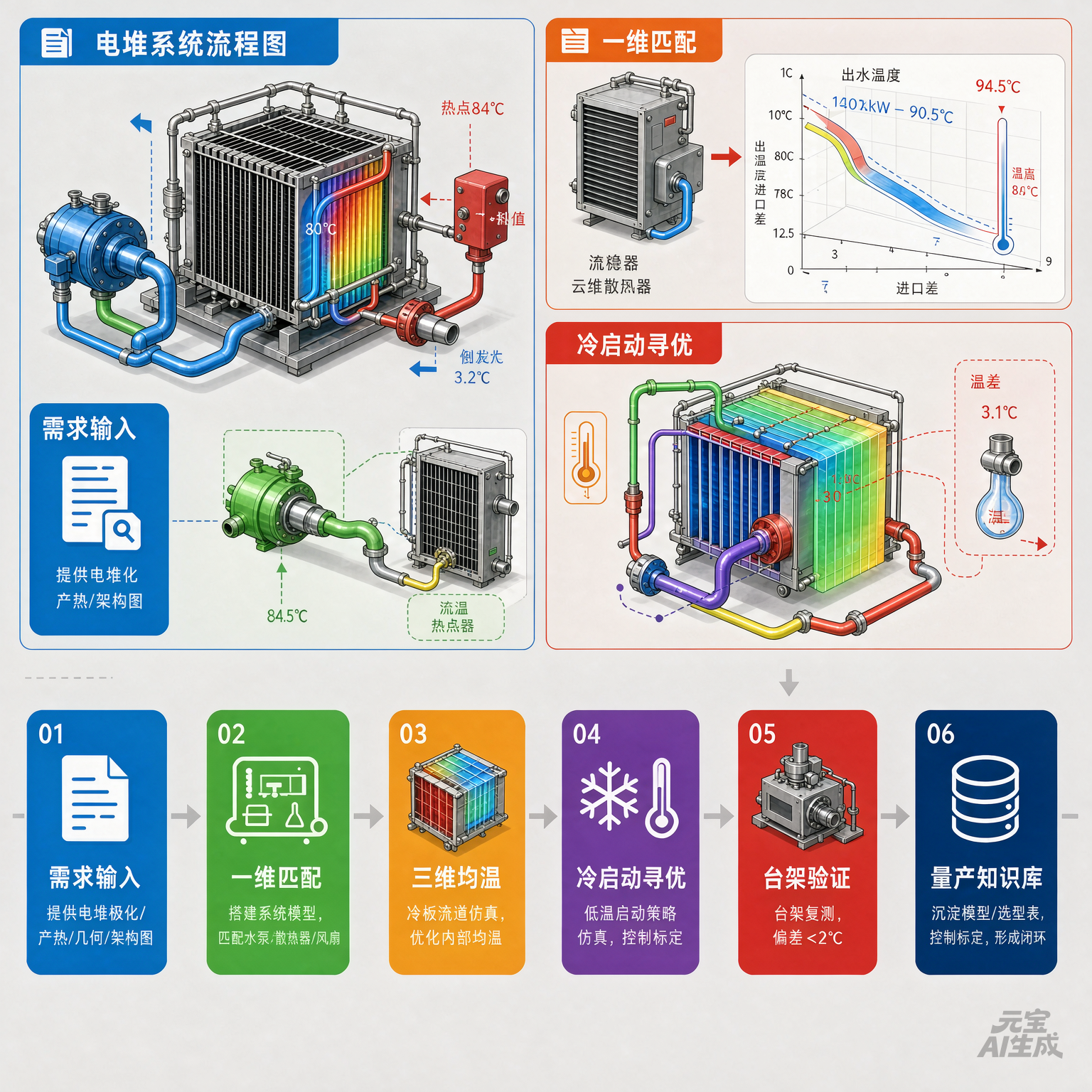

服务流程时间轴图
