一款软包电池拆解解析

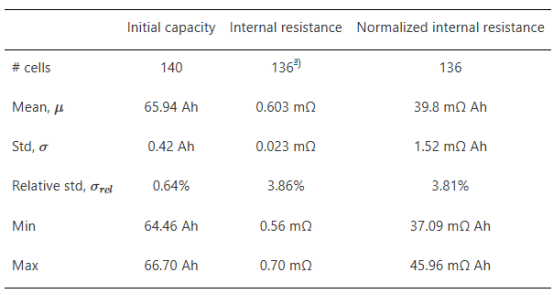

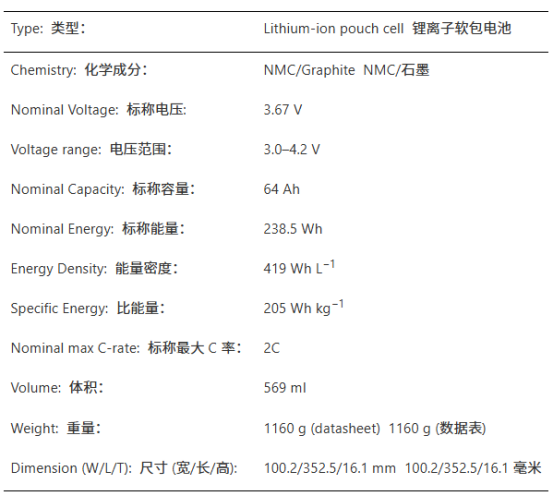

电池参数表如下：

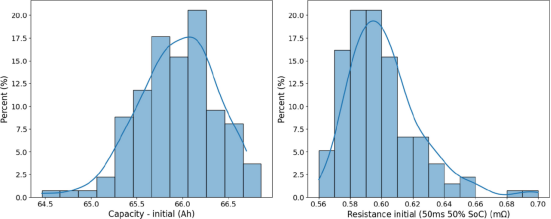

统计分析电池容量和内阻，归一化内阻计算方法为容量数值乘内阻数值。

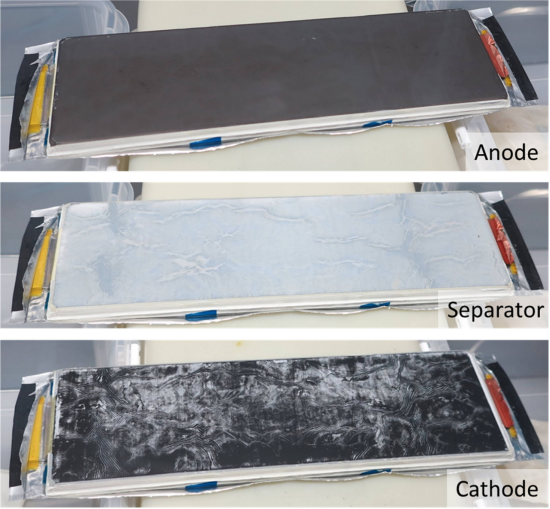

电池拆解发现，电池总共包含 52 片正极和 53 片负极，由单独的隔膜片隔开，隔膜双面涂有 Al2O3。负极、隔膜和正极照片如下图所示：

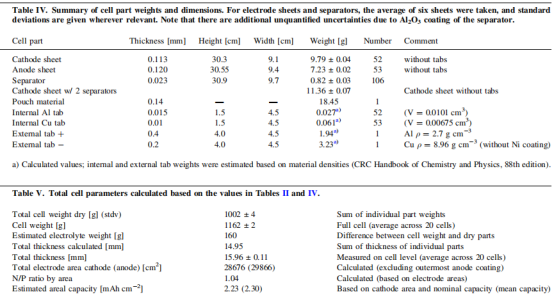

电芯正负极、隔膜和零部件的尺寸和质量：正极片（厚 0.113 mm、每片 9.79 g）、负极片（0.120 mm、每片7.23 g）、106 片隔膜（每片0.023 mm、0.82 g），另外加上软包铝塑膜（18.45 g）、内外极耳等，每样都标了测量误差。
把上面的数据汇总后算出的整只电芯总质量：所有干零件加起来约 1002 g，而整只电芯实测 1162 g，中间差出来的约 160 g 就是电解液（约占总重的 14.95%）；整只电芯总厚度 15.96 mm；按面积折算正极面容量约 2.23–2.30 mAh/cm²，正负极容量配比 N/P = 1.04。

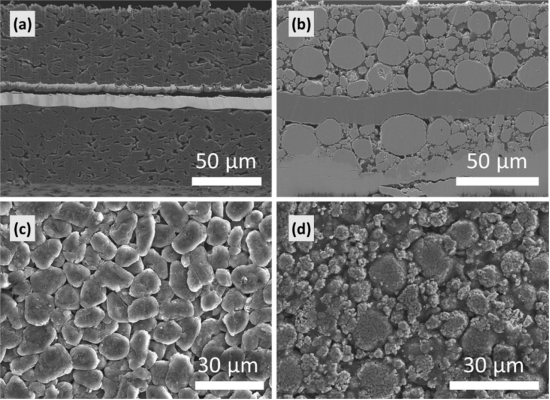

负极（a和c）和正极（b和d）极片界面和表面形貌，负极片的总干厚为120μm，10μm厚的铜箔，两侧各有55微米的活性材料涂层，颗粒尺寸平均约为10μm。正极113μm，由15微米铝箔加两侧的49μm活性材料涂层组成，球形颗粒，尺寸5-25μm，EDX测量显示镍、锰和钴的比例为5：3：2，即NMC532材料。

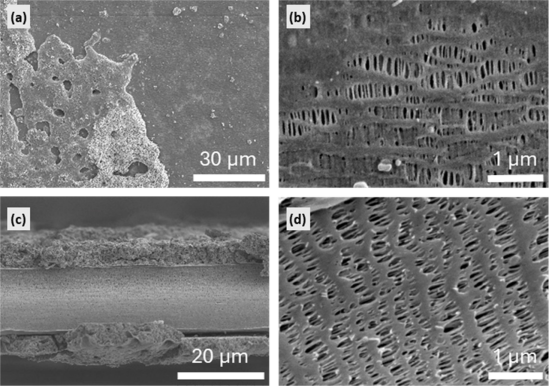

隔膜主要由单层PP层组成，EDX分析两侧涂有Al2O3涂层。DS测试隔膜的熔点测得为166°C。SEM测量厚度，PP层厚度为13.6±0.4μm，Al2O3涂层厚度为4.7±0.6μm，隔膜的总厚度为23.0 ± 0.9μm。

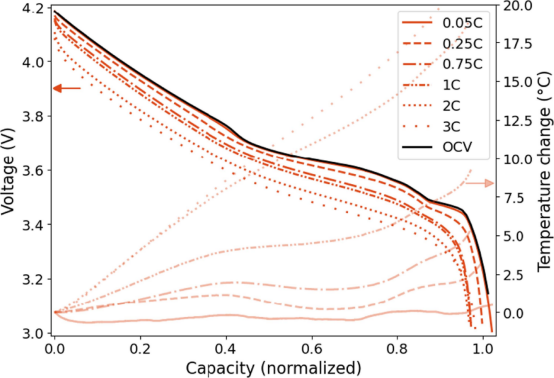

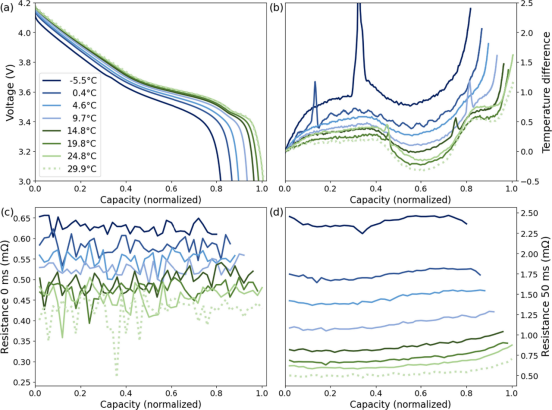

电池的倍率性能和温度特性。
文献：Julia Wind, John Ostrander, Johan Martin Gilljam, et al. Detailed Characterization and Parameterization of a Large State-of-the-Art Commercial Li-Ion Pouch Cell: Part I. Cell Characterization, Journal of The Electrochemical Society, 2026 173 060512
