S参数仿真总跑飞？S-element里这6个开关决定信号完整性分析成败
导读：把一串 Touchstone 丢进仿真器，不等于模型就能用。从频域 S 参数到瞬态波形，中间隔着一整套建模决策：拟合方式、频率范围、无源性、因果性、平滑、去嵌。本文直接梳理 PrimeSim HSPICE SI 手册（S-parameter Modeling Using the S-element）里最该记住的几条——每一条都会直接改变仿真的收敛性和波形的可信度。
一、先分清：S-element 吃的是哪几种数据
1、支持 Touchstone 1.0/2.0（.sNp）、CITIfile、BNP 文件、RFM 有理函数矩阵，也可以直接用 .MODEL SP 频域表模型把数据写在网表里。
2、一个 S model 里，TSTONEFILE / CITIFILE / RFMFILE / FQMODEL 只能写一个。写了多个只取第一个，并给出告警。
3、元素语句上的参数优先级高于 model 语句。同一个 model 下，s1 ... z0=100 会覆盖 model 里的 z0=50。
4、可用于绝大多数 HSPICE 与 RF 分析，例外是 Shooting-Newton（SN）分析。
5、不支持偏置相关的 S 参数——S 参数本身就是小信号、线性化的东西。
二、瞬态仿真的第一个决策：递归卷积，而不是 IFFT
这是整章最值钱的一条。默认的 RATIONAL_FUNC=1 会把 S 参数拟合成有理函数（极点/留点），再做递归卷积：
• 不依赖 FMAX / FBASE，也不需要等间隔采样；
• 自动识别并捕获长延迟、多段延迟，不需要再写 DELAYHANDLE；
• 对非无源网络、端口数很多的网络更稳；
• 低阻抗网络（PDN）和插损接近开路的网络都能有效评估；
• 会自动检测 S 参数里的去耦电容，先把它们去嵌，再生成独立的有理函数。
对比传统的 RATIONAL_FUNC=0 路径：走 IFFT，要求等间隔 2^N 个频点，频点对不上就插值/外推，精度强烈依赖 FMAX。

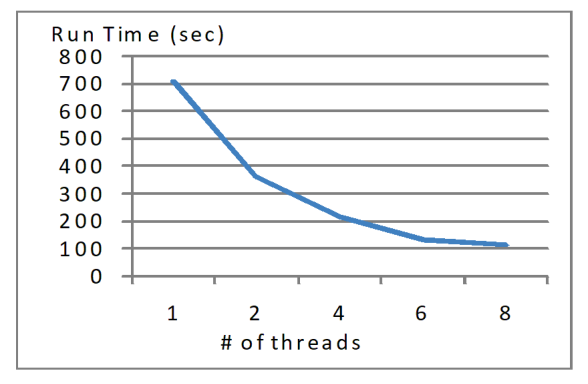

有理函数的中间结果会存成 MODEL_NAME.yrf，默认复用（RATIONAL_FUNC_REUSE=2：只要源文件时间戳，以及 FBASE、FMAX、高低频外推、无源强制这几项配置没变，就直接复用），多轮迭代能省下大量时间。端口多时还可以多线程：手册给出的数据是，131 端口 S 参数块的有理函数生成，1 线程约 740 秒，8 线程约 120 秒。
手册给的推荐配置很直接：用递归卷积时，只保留 RATIONAL_FUNC=1，把其他控制关键字都删掉，除非你有明确需求。
三、FMAX：定太低失真，定太高就是外推
1、原则只有一个：FMAX 必须覆盖最快边沿和高次谐波。
2、拐点频率估算法：10–90% 上升时间用 FKNEE = 0.35 / Trise，20–80% 用 0.5 / Trise。要让某个上升时间基本无失真地通过，介质带宽大约取拐点频率的 2 倍。
3、手册例子：25 ps（10–90%）→ FMAX = 2 × (0.35 / 25 ps) = 28 GHz。
4、另一个办法是把激励波形做 FFT，看第 11 次谐波落在哪里，WaveView 的波形计算器就能做。
5、FBASE 一般让它默认，工具已经在采样点数和性能之间做了折中。
6、要小心反作用：FMAX 设得比数据文件的频率范围还高，多出来的部分全是外推，反而成为误差来源。
四、无源性与因果性：模型"能不能用"的底线
实测或提取出来的 S 参数，在高频段经常是非无源的。直接送进时域仿真，可能发散或振荡。
1、PASSIVE=1 打开无源检查：检查 I - S*S' 特征值的实部（PASSIVE_TOL，默认 0.01），并用列和（COLSUM_LIMIT，默认 1.0）做辅助判断。违规频点会带 "E" / "C" 标记列在告警里。
2、ENFORCE_PASSIVE=1 直接强制无源：对全部频点检查，找一个最小损耗把违规点拉回无源，再把这点损耗加到所有频点上。结果缓存到 <model_name>.penf，后续不必重算。
3、因果性：用 RATIONAL_FUNC=1 时，原始传递函数被拟合成可证明因果的分式之和，生成过程中还会自动滤掉落在右半平面的不稳定极点。换句话说，走递归卷积基本不用再操心因果问题。
4、CAUSALITY 关键字是给 IFFT 模型用的，开启后会忽略 HIGHPASS 和 FMAX。
5、想提前给原始数据体检，可以用 SPutil 的因果检查：它用 eGDM 度量，1.0 > eGDM > 0.65 算好，0.65–0.2 一般，低于 0.2 算差。注意它内部走 FFT，频点数会被 插值到 2^N 个（例如 7169 点插到 8192 点）。
6、顺带一句噪声：多端口只支持无源噪声模型（NOISE=1 时按 Twiss 定理从 N×N 的 S 参数生成 N×N 噪声电流相关矩阵）；两端口如果 Touchstone 文件里带了噪声参数，就用噪声参数模型；NOISE=0 直接当无噪声处理。

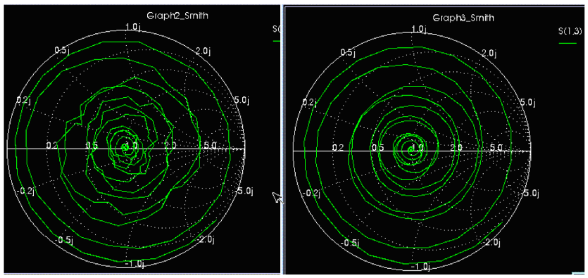

五、插值、外推、平滑：别把测量噪声当成模型特性
VNA 测出来的数据免不了噪声，校准残留、EMI，高频段尤其明显。
1、插值：LINEAR（默认）/ STEP / SPLINE / HYBRID。HYBRID 会在不同插值/外推方法之间自动切换，并能对低端做因果修正，对存在局部谐振的 S 参数最有用——前提是低频采样点给得足够。
2、复数插值的数据类型：INTDATTYP=MA（默认）/ RI / DBA。
3、高频外推 HIGHPASS（默认 3，窗函数），低频外推 LOWPASS（默认 1，用最低频点的幅度构造 DC 矩阵）。这两个关键字会覆盖 .MODEL SP 里的 EXTRAPOLATION。
4、平滑：SMOOTH=0/1/2/3/4，依次是不平滑 / 均值 / 中值 / 二阶多项式 / 四阶多项式；SMOOTHPTS 指定单侧窗口宽度，实际取 2x+1 个点。
关于怎么选：
（1）中值适合有尖锐噪声尖峰的场合，能去尖峰，又不改变直流偏置；
（2）均值平滑能力强，但窄峰会一起被抹掉；
（3）多项式拟合平滑能力弱，但能保住窄峰——传输线型 S 参数因为传播延迟恒定，本来就会呈现正弦状纹波，用多项式更合适；
（4）如果对原始数据有信心，就别平滑。平滑的本质是在改数据。
六、差分用混合模式，夹具用去嵌
这是工程上最高频的两个动作。
混合模式：mixedmode=1，用 datatype 定义索引顺序（默认 D1D2...DnC1C2...Cn）。端口写成 p n+ p n-，正负端子必须成对相邻。这样能直接看到 Sdd、Scc 以及模式转换项 Scd / Sdc——差分通道最容易出问题的地方，恰恰是模式转换。工具内部会把混合模式转换成单端接地参考，结果与等效的单端表示完全一致，不必担心精度差异。

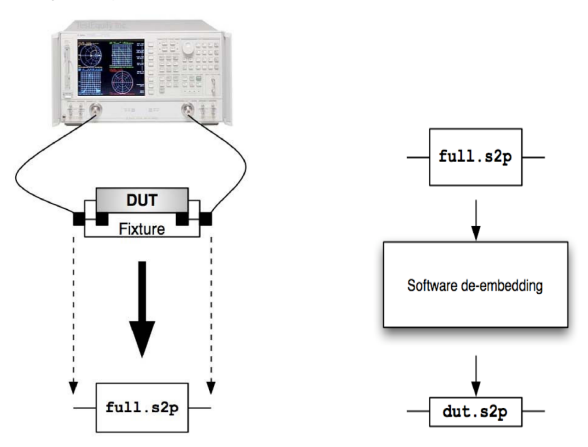

去嵌：用 STAMP=DEEMBED 产生一个"负 stamp"，把与 DUT 串联的夹具 S 参数块从实测结果里减掉。手册的例子很直观：用一个 50 Ω 的 S 参数块，从 100 Ω 电阻里去掉 50 Ω，剩下的就是纯 50 Ω 串联电阻的 S 参数。
限制要记住：负 stamp 在时域会引起非因果行为，所以 STAMP=DEEMBED 只在频域分析中支持。要做时域仿真，先用 .LIN 得到去嵌后的 S 参数，再拿这份数据去跑瞬态。
七、写在最后
这六条能收敛成一句话：S 参数的坑，大多不在仿真设置里，而在模型本身。
一份可以照抄的默认配置：
瞬态：只写 RATIONAL_FUNC=1，其余交给工具；RATIONAL_FUNC_REUSE 保持默认的 2，迭代时省时间。
FBASE 不写；FMAX 按拐点频率的 2 倍估，再回头确认数据文件真的覆盖到了这个频率。
PRECFAC 保持默认 0.75。某些 S 参数（例如串联电感的二端口）从 S 转 Y 会出现奇异，工具会自动加预条件电阻、并在 MNA 里补一个负电阻，一般不需要人工干预。
拿到实测数据先做两件事：无源检查、因果检查。
如果想要深入学习信号完整性分析，请查看我的《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》课程内容涉及多篇论文，既具有深度也有很大实际价值，感兴趣的朋友可以学习下。
