Abaqus悬铁链仿真案例：重力作用下的悬垂形态与应力分析
导读：悬链、钢索、柔性线体以及细长构件在工程中十分常见，例如起重索具、输电线、柔性连接件、缆索结构和机械传动链等。这类构件的共同特点是自身弯曲刚度较低，受力后主要依靠轴向拉力维持平衡，因此在重力、端部约束和接触作用下会形成明显的悬垂形态。对于此类问题，如果仍采用传统的小变形线弹性思路，往往难以准确描述其大位移和几何非线性响应。
本案例基于用户提供的Abaqus操作视频，对一条细长“铁链/悬链”在重力作用下的有限元建模过程进行整理。视频中首先建立线体与下方支撑体模型，随后设置材料、截面、约束、载荷以及分析步，并通过后处理观察线体从初始直线状态向稳定悬垂曲线演化的过程。该案例虽然结构并不复杂，但非常适合用来理解Abaqus中细长柔性构件的大变形分析思路。
一、技术路线：用几何非线性描述悬链大变形
从视频展示的模型可以看出，分析对象由一条细长线体和一个下方矩形支撑体组成。线体一端位于高处，另一端靠近支撑体，初始构型与最终平衡构型差异较大，因此计算过程中需要考虑几何非线性。分析的核心并不是求一个简单的“静态应力值”，而是让模型在重力以及边界约束共同作用下逐步寻找平衡位置。
对于悬链类问题，有限元分析通常需要同时处理三个关键点：第一，线体需要采用合适的梁、桁架或索类建模方式；第二，需要通过材料密度和重力场建立自重效应；第三，需要设置合理的端部约束和必要的接触条件，使线体既能发生大范围转动和位移，又不会出现刚体漂移。视频中的建模流程基本围绕这三点展开。

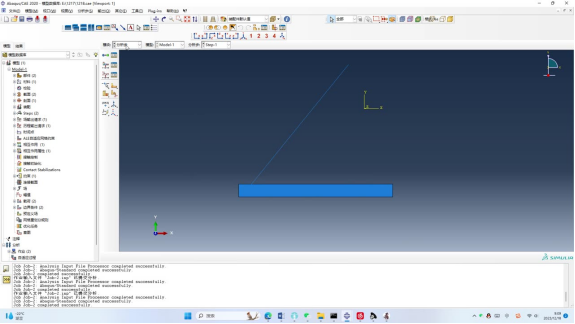

图1 悬链线体与下方支撑体的初始几何模型

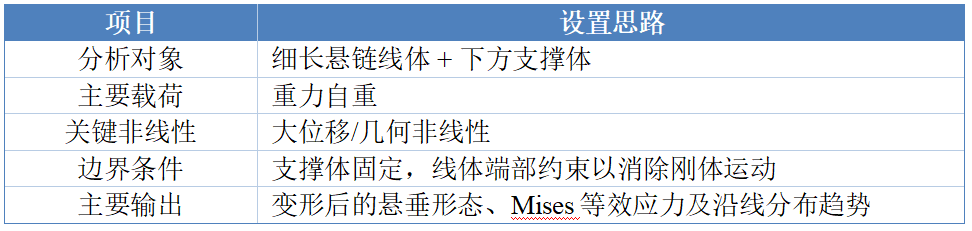

二、模型与仿真设置
1、几何与装配
视频中先建立矩形支撑体，再建立细长线体，并在装配模块中调整两者的相对位置。线体初始状态并非已经处于最终悬垂形态，而是以一条倾斜直线作为起始构型。这样设置后，可以直观观察模型在重力作用下如何逐渐调整位置，并最终形成稳定曲线。
2、约束、载荷与分析步
从边界条件设置画面可以看出，下方支撑体被施加固定类约束，而线体端部则通过自由度约束限制整体刚体运动。与此同时，模型中设置了重力场，使线体产生自重效应。对于这种大位移问题，分析步中的几何非线性设置非常重要，它决定求解过程中是否会持续更新结构的实际几何形态。

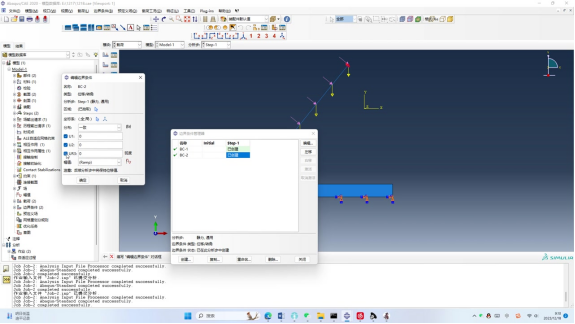

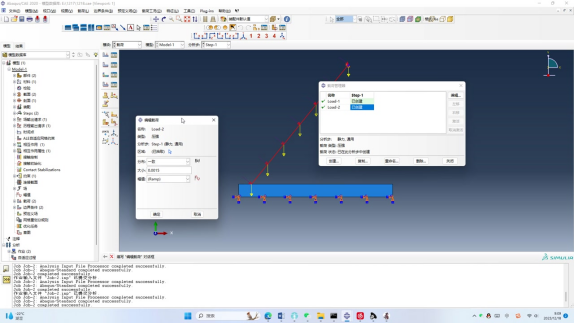

图2 模型边界条件与载荷设置界面
图3 分析步与相关模型设置过程
三、关键结果分析
1、初始直线逐步演化为稳定悬垂曲线
计算完成后，线体不再保持最初的倾斜直线，而是在自重作用下向下方支撑体方向发生明显弯垂，并最终形成一条连续、平滑的悬链曲线。该结果直观体现了几何非线性分析的必要性：结构的受力方向会随着构型变化不断更新，最终平衡状态与初始几何之间存在较大差异。
从工程角度看，这种变形模式与实际钢索、链条或柔性线缆的悬垂状态非常接近。只要进一步给定准确的材料密度、截面参数、端点距离以及预张力，就可以将该模型扩展到输电线弧垂、柔性吊索、起重链条以及海洋缆索等实际问题。

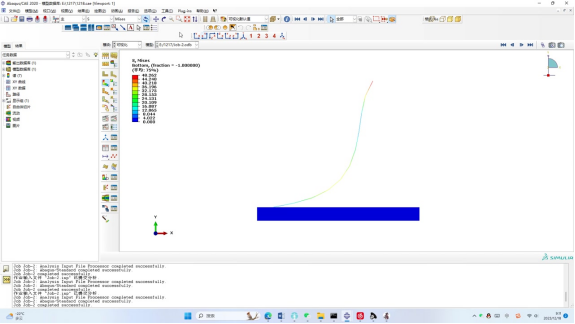

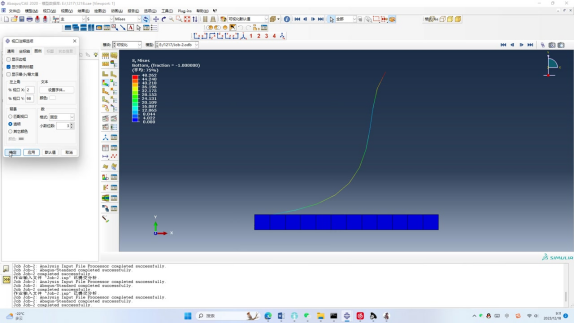

图4 重力作用下悬链的稳定形态与Mises应力分布
2、应力沿悬链并非均匀分布
视频后处理结果显示，悬链上的Mises等效应力沿长度方向呈现明显变化，而不是全长恒定。靠近高位约束端或曲率变化较明显的位置，应力水平相对更高；靠近下方支撑区域的线段则处于较低应力区。该现象本质上来源于轴向拉力、局部曲率以及端部约束的共同作用。
对于实际工程设计而言，这种应力分布比单纯观察最终形状更有价值。它可以帮助工程人员识别高应力区，判断端部连接是否需要加强，并进一步评估链条、钢索或柔性连接件在长期工作中的疲劳风险。
图5 不同显示模式下的悬链应力与悬垂形态
四、该类模型还能进一步做什么？
在当前基础模型上，可以继续扩展出多种更贴近真实工程的分析。例如，加入预张力后研究弧垂变化；改变线密度或截面面积，比较不同规格链条的自重响应；设置端部水平位移，分析张紧过程中的拉力变化；加入支撑面接触与摩擦，模拟链条落在结构表面后的滑移；还可以施加周期性载荷或风载，研究悬链的动力摆动和疲劳问题。
如果是课程作业或论文复现，还可以进一步提取悬链节点坐标，与经典悬链线理论解进行对比。这样不仅能够验证有限元模型的合理性，也能把一个简单的Abaqus操作案例提升为“理论解 + 数值解”的完整力学分析。
五、结论与工程价值
通过本次Abaqus悬铁链有限元案例，可以得到几项清晰的工程认识：
① 悬链类细长柔性结构在自重作用下会发生显著大位移，计算时必须重视几何非线性。
② 合理的端部约束、重力载荷和线体单元设置，是获得稳定悬垂形态的关键。
③ 最终悬垂曲线和应力分布能够直观反映结构的受力状态，并为端部连接、预张力和结构安全设计提供依据。
④ 该模型虽然简单，但具有很强的扩展性，可用于钢索、链条、输电线、缆索以及柔性线缆等多种工程问题。
总体来看，这类案例非常适合作为有限元入门和工程案例展示素材：模型直观、物理意义清晰，同时又包含重力、大变形、约束以及后处理等多个Abaqus核心操作。对于需要快速理解柔性细长结构分析思路的读者而言，具有较高的参考价值。
说明：本文根据用户提供的视频素材整理生成。视频未明确展示的材料参数、截面尺寸和具体载荷数值未作自行补充。强烈推荐读者朋友试看我视频课程《吃透Abaqus非线性核心：Abaqus接触-屈曲-材料损伤全模块工程案例实操合集》
接触非线性模块（核心应用场景） 屈曲非线性模块（结构稳定性分析） 材料非线性模块（多类型材料本构） 后处理与实操技巧模块（效率提升）
球–平板压缩接触分析：压力分布与摩擦效应（插图位置：接触压力云图）
螺栓连接结构建模与接触分析（含预紧力）
齿轮啮合摩擦接触仿真
Euler柱屈曲分析（与理论对比）

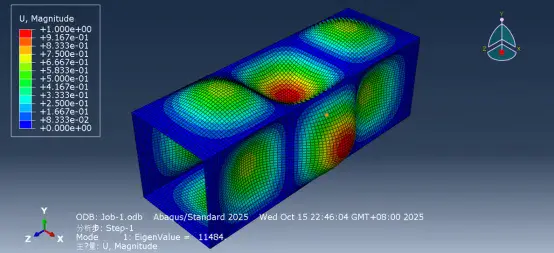

薄板屈曲分析与特征值比较
复合结构屈曲分析（梁-板组合）

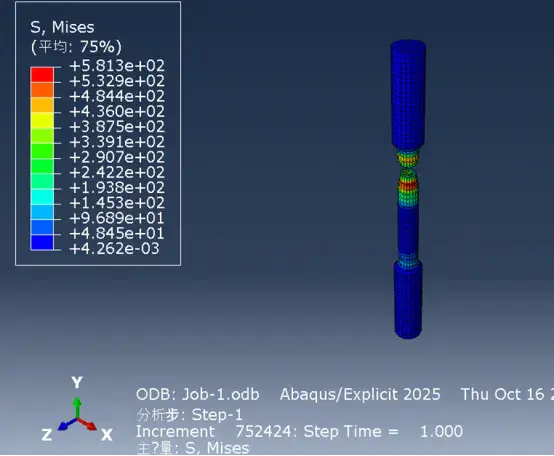

金属拉伸仿真（对比实验应力–应变曲线）
