2-44 一套 GUI，怎样完成基本信号、卷积、频谱和 IIR 滤波器分析？

一句话介绍： 这套 MATLAB GUIDE 程序把数字信号处理中的四类基础实验集中到一个主界面中：可以生成抽样、正弦、矩形和方波信号，比较线性卷积、圆周卷积与补零卷积，利用 FFT 同时观察时域、幅频和相频特性，并按通带、阻带与衰减指标设计低通、高通、带通和带阻 IIR 滤波器。

先看它解决什么问题

学习数字信号处理时，很多知识点单独看并不复杂，真正麻烦的是：

信号公式写出来以后，波形到底是什么样？

线性卷积和圆周卷积为什么会得到不同长度的结果？

为什么补零以后，又能用 FFT 的方式得到线性卷积？

一段时域信号经过 FFT 后，幅度和相位应该怎样观察？

给定通带、阻带和衰减指标以后，IIR 滤波器如何自动确定阶数并画出响应？

当前工程没有把这些步骤硬拼成一条处理流水线，而是设计成四个相互独立的实验入口：

DspToolbox主界面 → 基本信号 / 卷积计算 / FFT / IIR 滤波器

因此它更适合作为一套数字信号处理基础实验与算法演示工具，而不是面向某一种固定业务数据的专用处理系统。

1. 当前工程真正包含哪四个模块？

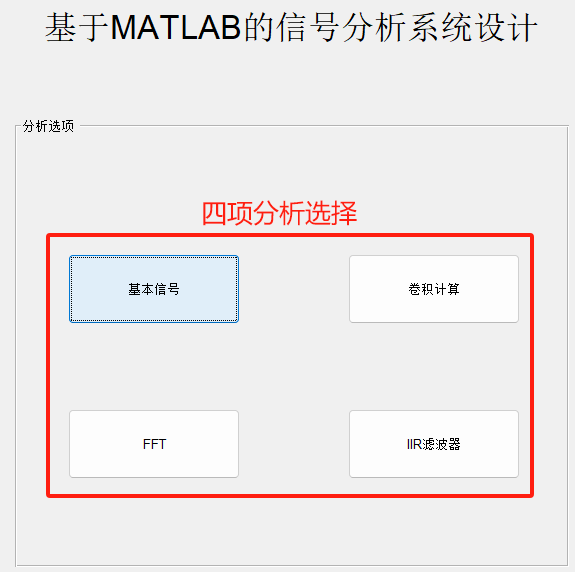

主入口是 DspToolbox.m 与 DspToolbox.fig。主界面的四个按钮分别调用：

这是一套典型的 MATLAB GUIDE 工程：每个功能界面都由一个 .fig 文件负责布局，一个同名 .m 文件负责按钮、菜单和计算回调。

2. 基本信号模块到底能画什么？

BasicSignal 提供四种信号：

抽样信号；正弦波信号；矩形波信号；方波信号。

点击“确定”以后，程序统一使用：Fs = 128 Hz

并建立：1024 个时间采样点

时间范围约为：−4 s ～ 3.9922 s

随后根据当前下拉菜单选择计算信号并绘图。

当前源码真正执行的四个关系分别是：

抽样信号：y = A·sinc(2πBx − C)

正弦信号：y = A·sin(2πBx − C)

矩形脉冲：y = A·rectpuls(x − B, C)

方波：y = A·square(x − B, C)

这里最值得注意的是：

虽然三个输入框始终叫 A、B、C，但 B、C 在不同信号中的物理含义并不完全一样。

例如：

正弦波中 B 主要控制频率尺度，C 对应相位偏移；

矩形波中 B 是位置偏移，C 是脉冲宽度；

方波中 B 是时间偏移，而 C 作为 square 的第二个参数表示占空比百分数。

所以不能把 A、B、C 在四类信号中都理解成完全相同的“幅值、频率、相位”。

3. 基本信号模块默认从什么参数开始？

程序打开时默认选中抽样信号，并写入：

切换信号类型以后，GUI 会自动把相应默认值重新写入三个编辑框。

例如方波默认调用：y = square(x − 2, 25)

因此这里的 25 指的是 25% 占空比，不是频率。

对于希望观察参数变化的实验，这个模块最直接的玩法就是：

固定信号类型 → 修改 A/B/C → 重新绘图 → 比较幅度、位置、宽度或占空比变化

4. 卷积模块使用的是什么信号？

Juanji 没有让用户输入任意数值序列，而是在源码中固定准备了三组长度为 11 的离散信号。

三角形序列：0，1，2，3，4，5，4，3，2，1，0

方波序列：0，0，0，1，1，1，1，1，0，0，0

阶跃信号：1，1，1，1，1，1，1，1，1，1，1

用户可以分别给“信号 1”和“信号 2”选择其中任意一组，然后选择：

线性卷积；圆周卷积；补零法求线性卷积。

点击“确定”以后，三个坐标区分别显示：输入信号 1 → 输入信号 2 → 卷积结果

这使得同一组输入可以直接换一种卷积方式进行对照。

5. 线性卷积和圆周卷积在程序里有什么区别？

线性卷积直接调用：conv(s1,s2)

如果两个输入长度分别为 N 和 M，那么输出长度为：N + M − 1

当前三个内置信号长度都是 11，因此线性卷积结果有：21 个样本

它对应的核心关系可以简单写成：

y[n] = Σₖ x[k]·h[n−k]

圆周卷积则采用：ifft(fft(s1).*fft(s2))

由于这里两组信号长度相同，FFT 长度都是 11，因此得到的是：11 点圆周卷积

简单理解，线性卷积会完整保留序列两端向外展开的过程，而有限长度圆周卷积会把超出长度的部分“绕回”序列前端。

这也是为什么同一对输入信号做两种卷积时，结果不能直接认为是一样的。

6. 为什么补零以后又能得到线性卷积？

第三种方法是这个模块里最有教学价值的一步。

源码首先把第一组信号补到：N + M − 1个点。

再把第二组信号补到相同长度，然后进行：FFT → 频域逐点相乘 → IFFT

只要 FFT 长度满足：L ≥ N + M − 1

周期回绕就不会污染线性卷积所需的有效结果。

所以程序实际展示的是：

原始序列 → 补零到足够长度 → FFT → 频域相乘 → IFFT → 线性卷积结果

这也把数字信号处理里两个经常分开讲的知识点连接了起来：

卷积可以在时域直接计算，也可以在满足长度条件后转到频域通过乘法计算。

当前代码结果图的图例写成了“补零法求圆周卷积”，但菜单名称和实际补零长度对应的目标都是“补零法求线性卷积”，这里属于界面文字与算法目的之间的小差异。

7. FFT 模块默认分析什么信号？

FFT 界面默认参数来自 .fig 和源码：

默认分析的不是一个固定单频正弦，而是一段扫频信号。

程序先生成：100 Hz → 10000 Hz的线性 chirp，再乘上：0.98ⁿ形式的衰减包络。

也就是说，默认 FFT 示例同时具有：

频率随时间变化；

振幅随采样点逐渐衰减；

两个特点。

在默认参数下：Δf = Fs / N = 100 Hz

因此相邻 FFT 频率采样点之间间隔约 100 Hz。

8. FFT 界面最终给出哪些结果？

点击“确定”以后，程序执行：fft(x,n)

并配合 fftshift 把零频率移动到频谱中央。

三个绘图区依次显示：原始时域信号；幅频响应；展相后的相频响应。

频率坐标被换算到：−Fs/2 ～ Fs/2附近，因此得到的是双边频谱。

这里并没有额外进行单边谱归一化，也没有把 FFT 幅值除以 N，所以界面显示的是：

经过fftshift后的原始 FFT 幅值，而不是常见教材中已经做过幅值归一化的单边幅度谱。

程序还计算：Σᵢ xᵢ²并显示在“信号功率”编辑框中。

从严格定义来说，源码这里得到的是有限数据段的平方和，更接近离散能量量度；它并没有再除以采样点数，因此不等同于通常定义的平均功率。

9. FFT 是否支持自己的 WAV 音频？

代码保留了 WAV 文件选择功能。

选择“音频”以后，程序通过文件选择框读取 WAV 数据，取第一声道，再根据当前采样率截取约：0.01 s的数据进行 FFT。

随后仍然输出：音频片段 → 时域波形 → 幅频响应 → 相频响应

这意味着 FFT 模块不仅可以看内置 chirp 示例，设计上也允许把分析对象换成 WAV 音频。

10. IIR 模块真正设计的是哪几类滤波器？

当前 IIR.fig 明确提供四种响应类型：

Lowpass；Highpass；Bandpass；Bandstop。

也就是：低通、高通、带通、带阻

程序会根据滤波器类型调整频率输入框。

以默认低通为例，界面启动后显示：

低通情况下必须满足：Fpass < Fstop < Fs/2

高通则要求：Fstop < Fpass < Fs/2

带通与带阻需要输入四个边界频率，程序也会检查这些频率之间的大小顺序以及奈奎斯特条件。

11. IIR 滤波器是怎样从指标得到系数的？

当前 GUI 可见的设计方法是：Butterworth Filter

点击“设计滤波器”后，程序首先使用：buttord

根据：通带边缘；阻带边缘；通带最大衰减；阻带最小衰减；

自动求出满足指标的最小滤波器阶数和截止频率。

然后调用：butter得到 IIR 系数：b、a

再用：freqz计算频率响应。

所以当前可见 Butterworth 设计链可以概括成：

频率指标 + 衰减指标 →buttord求最小阶数 →butter求系数 →freqz求响应 → GUI 绘图

这比手工先指定一个阶数再不断试参数，更适合用来观察“指标要求越严格，滤波器需要怎样变化”。

12. 一个滤波器设计完成后还能看什么？

IIR 界面没有只停在一张幅频图。

当前 .fig 中还提供了五个响应按钮：

幅频响应；相频响应；冲激响应；阶跃响应；零极点图。

相应源码分别使用：

freqz、angle 与 unwrap、impz、dstep、zplane

因此一组 IIR 系数得到以后，可以从几个不同角度观察它：

频率选择能力 → 相位变化 → 单位冲激响应 → 阶跃响应 → 零极点位置

其中零极点图尤其适合帮助理解 IIR 滤波器为什么具有递归特性，以及极点位置与系统稳定性之间的关系。

13. 当前 IIR 源码里有哪些必须公开的边界？

这一部分很重要，因为 .m 文件中保留了一些历史代码，而当前 .fig 已经没有完整暴露这些功能。

第一，当前界面实际只显示 Butterworth 设计方法

IIR.m 中还能看到：

Chebyshev I；Chebyshev II；Elliptic；

对应的单选按钮回调代码。

同时设计 switch 中也保留了 Chebyshev I、Chebyshev II 的计算分支。

但是当前 IIR.fig 的“设计方法”区域实际只存在：Butterworth Filter

因此不能把 Chebyshev I、Chebyshev II 和椭圆滤波器写成当前 GUI 已经可直接选择的完整功能。

更进一步，椭圆滤波器虽然有 method=4 的回调，但设计函数里没有对应的 case 41～44，所以这一部分本身也没有形成完整闭环。

第二，“固定阶数”界面目前没有真正进入设计算法

当前 GUI 能看到：

最小阶数；固定阶数；阶数输入框。

但现有 IIR.m 没有找到对应固定阶数设计逻辑，edit_step 也没有进入 butter 的实际阶数设置。

现有设计仍然是：

通过buttord等阶数估计函数自动计算最小阶数。

所以“固定阶数”目前更像保留下来的界面入口，而不是已完成的有效功能。

第三，打开 IIR 后应先重新点击一次“设计滤波器”

OpeningFcn 中界面显示的默认低通阻带频率是：6000 Hz

但内部第一次初始化滤波器系数时，变量 fstop1str 被设成了：3600 Hz

也就是说，刚打开窗口时已有的内部 b、a 与屏幕显示的 6000 Hz 参数并不完全对应。

点击一次“设计滤波器”后，程序才会重新从编辑框读取当前参数并设计。

因此实际使用时更稳妥的顺序是：

选择滤波类型 → 检查频率和衰减参数 → 点击“设计滤波器” → 再查看各类响应。

14. 工程里的音频文件是什么情况？

压缩包实际包含三段 WAV：

IIR.m 当前明确加载了：train.wav

并且信号来源菜单包含：chirp、train

15. 四个模块最终分别能得到什么？

整个程序的输出可以压缩成下面四组。

基本信号

输入：信号类型 + A/B/C

得到：对应连续绘制波形

卷积计算

输入：两组内置离散信号 + 卷积类型

得到：两个输入序列 + 卷积结果

FFT

输入：默认 chirp 或 WAV 音频片段 + 采样参数

得到：时域信号 + 双边幅度谱 + 相位谱 + 样本平方和

IIR

输入：滤波器类型 + 采样频率 + 通阻带边缘 + 通阻带衰减

得到：IIR 系数对应的幅频、相频、冲激、阶跃与零极点特性

所以这套 GUI 的核心价值并不是完成某一种复杂工程算法，而是把：

信号生成 → 卷积关系 → 傅里叶频域观察 → IIR 系统分析

几个数字信号处理基础知识放到了统一的交互入口中。

16. 哪些参数最值得修改？

如果用这套程序做数字信号处理实验，真正值得主动改变的是下面几类参数。

需要注意，FFT 的 Fs、采样时间和 N 在程序中存在联动关系；修改其中一个以后，应检查另外两个是否仍然满足：

N = Fs × 采样时间

而不是把三个值彼此独立地随意填写。

17. 怎么运行这套程序？

把下面这些文件保持在同一个 MATLAB 工作目录或已经加入 MATLAB 路径：

DspToolbox.m/.fig、BasicSignal.m/.fig、Juanji.m/.fig

FFT.m/.fig、IIR.m/.fig、工程中的 WAV 文件

然后在 MATLAB 命令窗口运行：DspToolbox即可进入总菜单。

四个按钮分别进入四个独立模块。

基本信号和卷积模块可以直接选择参数后点击“确定”。

IIR 模块建议严格按照：

选择滤波器类型 → 填写/检查频率参数 → 填写 Gainpass/Gainstop → 点击“设计滤波器” → 再查看幅频、相频、冲激、阶跃或零极点图

的顺序操作。

18. 一句话看懂这个项目

这是一个数字信号处理实验工具：基本信号模块以 Fs=128 Hz、1024 个采样点绘制 sinc、正弦、矩形和方波；卷积模块用三组三角波、方波和阶跃离散序列比较线性卷积、11 点圆周卷积以及补零后的 FFT 卷积；FFT 模块默认用 Fs=12800 Hz、0.01 s、128 点衰减 chirp 观察时域、双边幅频和相频特性；IIR 模块则以当前 GUI 可见的 Butterworth 方法，根据通阻带边缘与衰减指标自动确定最小阶数，完成低通、高通、带通、带阻设计，并查看幅频、相频、冲激、阶跃和零极点响应。
