分析管理器：工况设置与优化集成

装配建模解决了"模型从哪来、怎么连"的问题，接下来的核心是"算什么、怎么算、谁来跑"。在 HyperWorks 2026 整车 NVH 工作流中，这一职责由Analysis Manager（分析管理器）和Job Manager（作业管理器）共同承担。前者负责分析定义——模型配置、工况、求解设置、调优集；后者负责作业执行——提交、监控、结果管理。本篇将系统讲解这两大管理器，以及与之配套的响应点、频率集、控制体积、面板集等关键概念。

一、Analysis Manager 全景

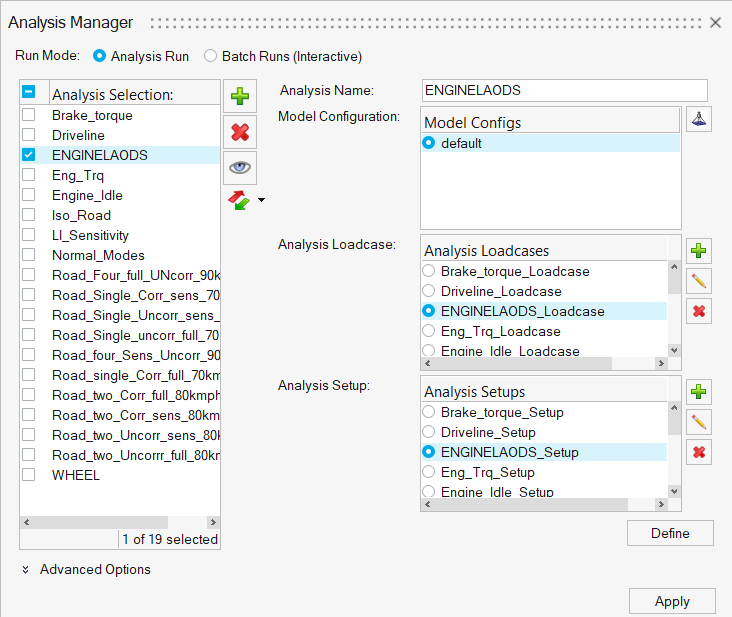

Analysis Manager 是整车 NVH 分析的"控制台"，它将分散的分析设置整合到一个统一对话框中，避免在不同菜单间来回切换。打开 Analysis Manager，可以看到它由若干功能页组成，覆盖从模型配置到优化集成的完整分析定义链路。

Analysis Manager 的核心组成包括：Model Configuration（模型配置），选择参与本次分析的装配配置与激活模块；Analysis Loadcase（分析工况），定义工况及其求解类型；Analysis Setup（分析设置），配置 MSA/SSA 等求解参数；Tuning Sets（调优集），管理设计变体与灵敏度集；以及批量运行入口。

二、分析工况与求解类型

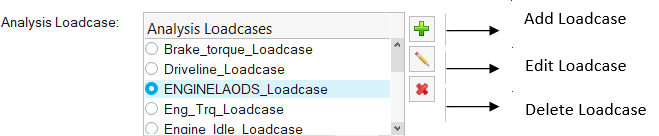

Analysis Loadcase 页面用于定义分析工况。每个工况代表一个具体的工程场景，如"怠速频响""40km/h 粗糙路行驶""WOT 全油门加速"等。定义工况时需要指定求解类型（Solution Type），它决定了求解器采用的分析方法。

常见的求解类型涵盖模态分析、直接/模态频率响应、随机响应、瞬态响应等。选择求解类型时需权衡精度与效率：直接法精度高但计算量大，适合局部响应或高频分析；模态法效率高但依赖模态截断，适合大规模整车低频分析。在整车 NVH 中，模态频率响应是最常用的求解类型。

求解类型选择：整车低频（0-200Hz）结构 NVH 优先用模态频率响应，兼顾效率与精度；局部高频或流体耦合分析考虑直接法；随机路面激励用随机响应；瞬态冲击用瞬态响应。切勿盲目选择直接法追求"最准"——整车模型用直接法可能数小时无法收敛。

三、分析设置：MSA 与 SSA

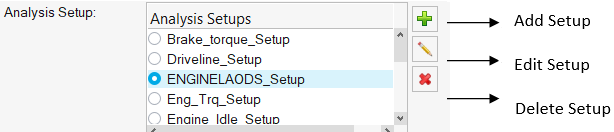

Analysis Setup 页面配置求解参数，其中两个核心概念是MSA（Modal Solution Approach，模态求解方法）与SSA（Static Solution Approach，静力学求解方法）。

MSA 控制模态分析相关参数，如提取的模态数量、频率范围、特征值求解方法（Lanczos 等）。模态数量是模态法精度与效率的关键平衡点——提取过少会遗漏高频贡献，过多则增加计算成本。工程上通常以"分析频率上限的 1.5-2 倍"作为模态提取频率上限的经验值。SSA 则用于静力学残余矢量补偿（Residual Vectors），通过补充静态修正模态来改善模态截断带来的精度损失，是提升模态法精度的有效手段。

四、调优集与批量运行

Tuning Sets（调优集）是整车 NVH 实现设计探索的核心机制。一个调优集定义了一组连接属性的修改方案——例如将某悬置刚度降低 20%、将某衬套阻尼提高 50%。通过定义多个调优集，工程师可以在不重建模型的前提下，批量评估不同设计变体对 NVH 响应的影响。

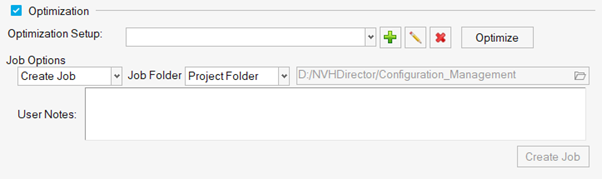

调优集与优化流程紧密集成。通过定义调优集，可以将 NVH 分析嵌入到优化设计循环中——以连接刚度为设计变量，以响应峰值或声压级为目标/约束，自动搜索最优连接配置。Analysis Manager 还支持Batch Runs（批量运行），将多个工况或调优集打包一次性提交，大幅提升大批量分析的管理效率。

五、Job Manager 作业管理器

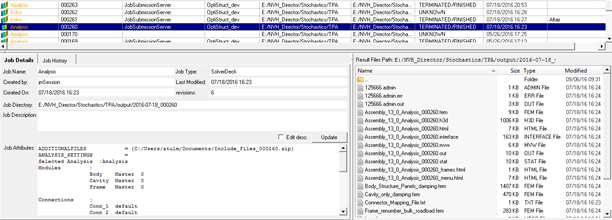

分析定义完成后，由Job Manager（作业管理器）负责作业的提交与执行管理。Job Manager 提供完整的作业生命周期管理能力，从提交、排队、运行到完成，全程可视可控。

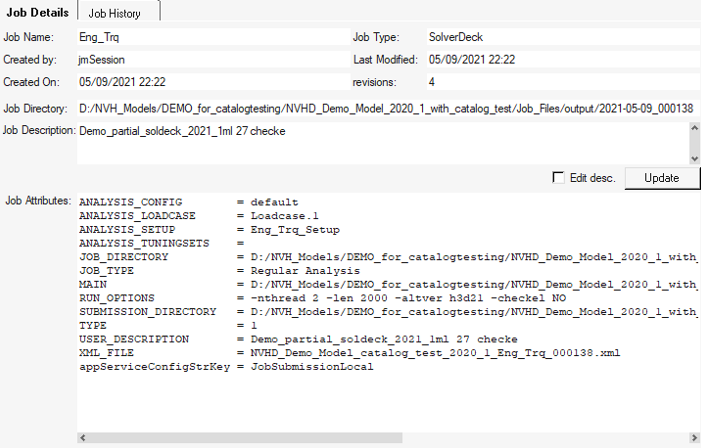

Job Manager 的界面由三部分构成：工具栏（Toolbar）提供提交、暂停、删除、刷新等操作入口；作业表（Job Table）以表格形式列出所有作业及其状态（排队/运行/完成/失败）；作业详情（Job Details）展示选中作业的详细信息，包括求解器日志、资源占用等。

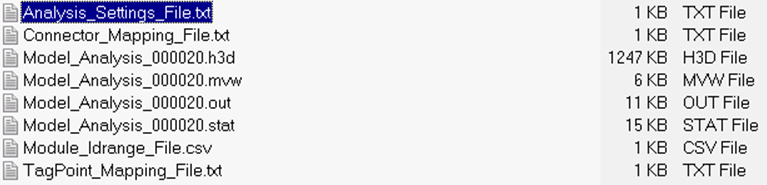

作业完成后，Result Files（结果文件）视图集中管理所有输出文件。NVH 分析的结果通常包括 H3D 结果文件（含位移、应力、声压等）、.pch/.csv 频响数据文件、.out 求解日志等。Job Manager 自动关联作业与结果文件，点击即可加载到后处理环境，实现"提交—监控—查看"的无缝衔接。

批量作业管理技巧：利用 Job Manager 的批量提交能力，将多个调优集或工况打包运行。建议为作业命名时包含工况+调优集编号（如"idle_tuning03"），便于结果追踪。同时关注作业失败原因——NVH 作业失败多源于模态提取不足或连接不完整，结合作业详情的求解日志可快速定位。

六、响应点、频率集与控制体积

除了工况与求解设置，分析管理还涉及若干"辅助定义"，它们决定了分析的输出内容与范围。

• 1.Response Point Manager（响应点管理器）

  ：定义分析的响应输出位置，如方向盘、座椅导轨、驾驶员耳旁等。响应点是 NVH 评估的"测量点"，其位置直接决定结果是否有工程意义

• 2.Frequency Set Manager（频率集管理器）

  ：定义频率响应分析的频率列表。频率点的密度与分布影响频响曲线的分辨率，需根据关注频段合理设置——关注频段加密，非关注频段可稀疏

• 3.Create Defined Control Volumes（定义控制体积）

  ：创建声学控制体积，用于车内声腔的声压评估。控制体积定义了声学空间的边界，是声学 NVH 分析的基础

• 4.Create Panel Sets（创建面板集）

  ：将相关面板组合为集 合，用于面板贡献分析。通过面板集，可批量评估一组面板（如"前围板总成"）对车内噪声的集体贡献

此外，分析管理还提供Batch Model Check（批量模型检查）与Batch Model Reduction（批量模型缩聚）两个实用功能。模型检查在提交前自动扫描连接完整性、属性缺失、ID 冲突等问题，是"防患于未然"的质检关卡；模型缩聚则通过超单元（Component Mode Synthesis）将子结构缩聚为降阶模型，大幅降低整车分析的求解规模，是大型装配分析提效的关键技术。

提效组合拳：对成熟子模块（如已固化的车身）使用模型缩聚生成超单元，整车分析只对变化模块（如新悬置）进行全模型求解。这一"缩聚+全模型"混合策略，可将整车 NVH 单工况求解时间从小时级压缩到分钟级，是设计迭代阶段的高效手段。

分析管理器与作业管理器构成了整车 NVH"算什么、怎么算、谁来跑"的完整闭环。下一篇我们将转向 NVH 工具集，学习那些提升建模与处理效率的"瑞士军刀"。
