四方、台达等主流SST厂家拓扑结构（CHB+DAB）

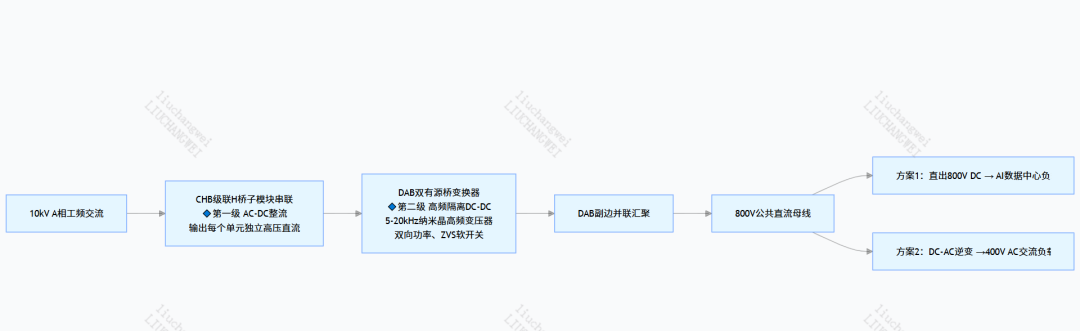

如上图所示，主流 10KV SST 分为三级变化

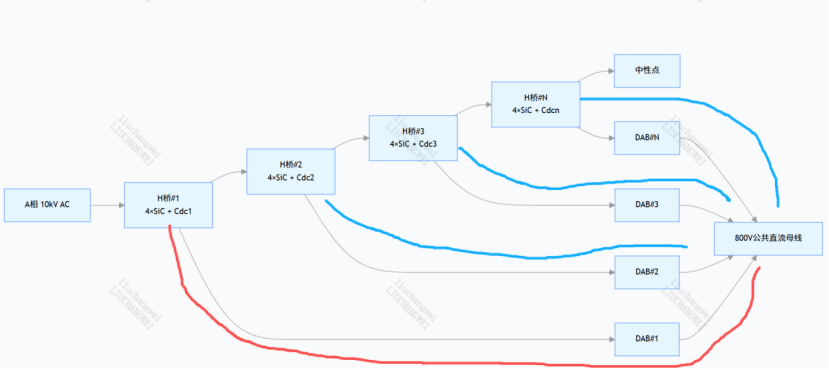

第一级： CHB （ Cascaded H-Bridge 级联 H 桥） 实现 AC-DC 变换，简单讲就是交流侧 H 桥串联分压，直流侧配合 DAB 并联汇流，如下图

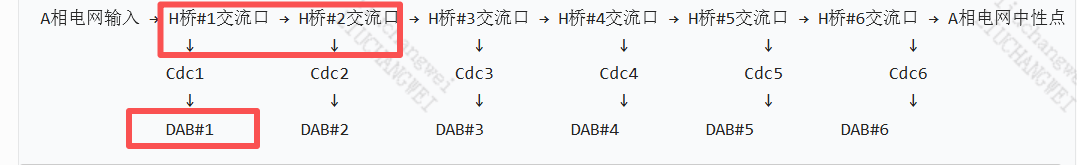

这里要注意的是 10KV 系统，单相就是 5.77KV ，每相选择 6 个 H 桥， 6 个 H 桥交流首尾串联，一起承受 10kV 相电压，电压由 6 个单元共同分担，选用 1700V SiC MOSFET 即可，不需要几千伏的超高耐压功率器件。

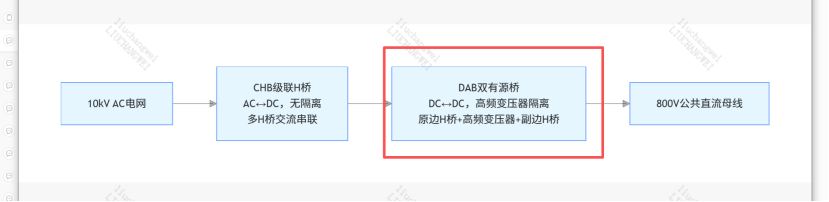

第二级： DAB 桥 ( 双有源桥 Dual Active Bridge) ，也就是 DC-DC 变换

第三 级就简单了，就是 DC-AC/DC （根据需要变化电压，数据中心就不用第三级，直接用第二级的 DC 输出 800V 架构）
