Abaqus显式动力学仿真案例：三维旋转切削过程的应力与材料去除分析

—— 从刀具旋转进给、接触摩擦到切削区域应力演化

一、案例背景与技术挑战

金属切削是典型的强非线性制造过程。刀具高速旋转并与工件接触后，材料在极短时间内经历高应变率塑性变形、局部剪切和材料分离，同时伴随复杂接触、摩擦和显著应力集中。传统理论计算能够估算切削力，但很难直接观察切屑形成、工件局部变形以及刀具附近的应力演化，因此显式有限元成为研究切削过程的重要手段。

本案例基于Abaqus三维旋转切削模型进行整理。视频中可以看到旋转刀具与矩形工件之间的动态接触过程，后处理中展示了Mises应力云图和切削区域的材料响应，能够直观反映刀具进入工件、材料局部失效以及切削轨迹形成的全过程。

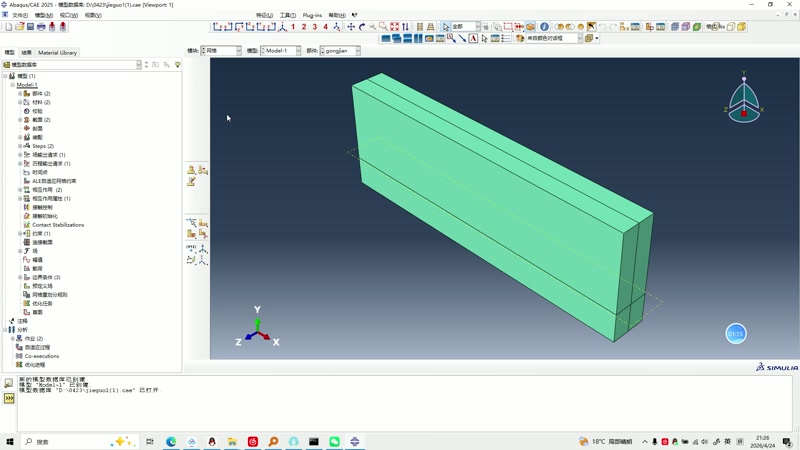

图1 三维工件几何模型及切削区域设置

二、技术路线：显式动力学模拟旋转切削

旋转切削中同时存在大塑性变形、材料损伤、接触摩擦和高速运动，采用Abaqus/Explicit能够较好处理接触状态快速变化和材料失效带来的强非线性。模型通常包括刀具、工件和必要的参考点或约束系统。刀具施加角速度，并沿给定方向进给；工件则根据实际夹持方式限制相应自由度。

为了让材料在刀具通过后形成真实的切削沟槽或切屑，工件材料通常需要配置塑性和损伤失效模型，并通过单元删除或损伤退化描述材料分离。视频未完整展示具体材料参数，因此本文不虚构数值，仅保留能够由画面支持的建模与分析逻辑。

三、模型与仿真设置

切削仿真的网格策略尤其重要。切削路径附近需要显著加密，以便捕捉刀具刃口前方的高梯度应力和材料分离；远离切削区的区域则可适当放粗，以降低计算成本。刀具可根据研究目标建模为刚体或弹性体，如果重点是工件去除过程，刚体刀具能够大幅提高求解效率。

四、关键结果

4.1 刀具进入工件后的应力集中

从视频初期结果可以看到，在刀具刚与工件接触时，高Mises应力首先集中在刀刃前方和接触边缘。随着刀具继续旋转并进给，高应力区域沿切削路径向前移动，形成明显的局部塑性区。

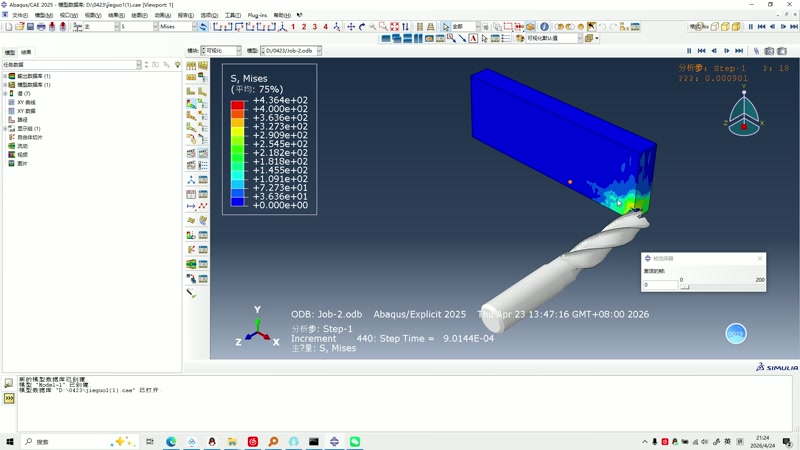

图2 刀具进入工件后的局部Mises应力分布

4.2 切削沟槽与材料去除过程

随着计算推进，刀具附近材料发生显著变形，后处理画面能够看到切削沟槽逐步形成。该结果说明模型不仅能够给出应力水平，还可以直接观察材料被挤压、剪切和去除的空间过程。若配置了合理的损伤失效参数，还可进一步提取切屑形态、切削力和材料破坏区域。

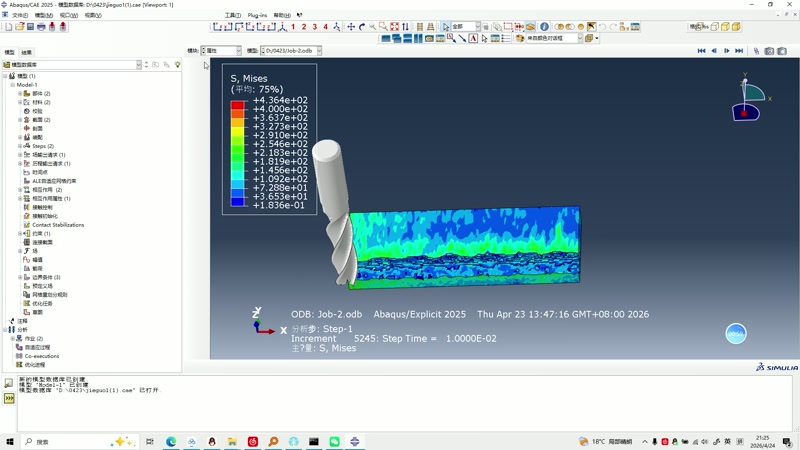

图3 旋转刀具切削工件的三维结果云图

4.3 从云图走向可量化工程指标

对于工程应用，仅看应力云图还不够。后续可以在刀具参考点提取三个方向的反力和力矩，获得切削力随时间的变化；可以对不同转速、进给速度、切削深度和摩擦系数开展参数对比；若引入温度相关材料模型，还可进一步扩展为热—力耦合切削分析，用于预测切削热与热软化效应。

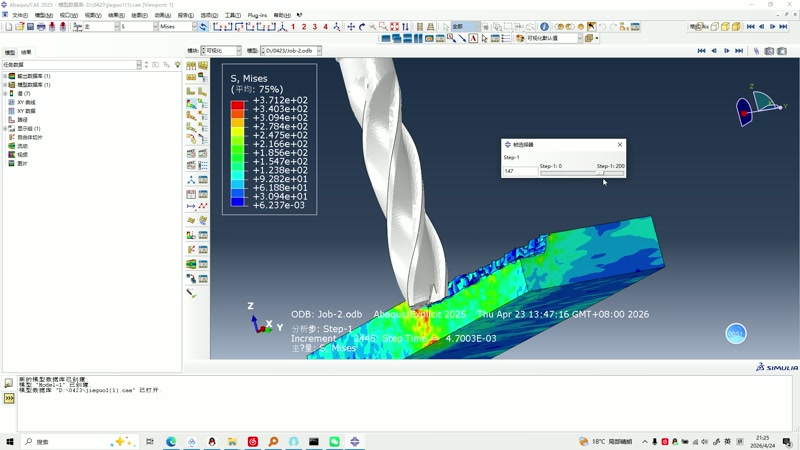

图4 切削后的工件局部应力与加工轨迹

五、结论与工程价值

本案例展示了Abaqus显式动力学在三维旋转切削问题中的典型应用路径：建立刀具与工件模型，定义旋转和进给运动，设置接触与材料损伤，再通过应力云图和切削轨迹观察材料去除过程。

这类仿真可以在实际加工试验前比较不同刀具几何、切削参数和材料参数对结果的影响，帮助工程人员提前识别过大切削力、局部应力集中以及潜在加工缺陷。对于教学和技术展示而言，旋转切削动画本身具有很强的可视化效果，同时又能自然延伸到显式动力学、材料损伤、接触摩擦以及高应变率本构等核心有限元知识点，是非常适合作为工程干货案例的一类内容。
