整车NVH工作流总览：从装配到诊断的完整流程

从本篇开始，我们进入 HyperWorks 2026 NVH 系列的一个全新篇章——Full Vehicle NVH（整车 NVH）。在前面的 27 篇文章中，我们系统学习了模态分析、频率响应、面板贡献、传递路径、声学辐射、SnRD 异响以及各类优化方法。这些内容大多聚焦于"单模型、单工况"的分析层面。然而在真实的整车开发中，一辆车由数百个子系统、成千上万个连接构成，NVH 工程师面临的核心挑战不是"会不会算一个工况"，而是如何高效地组织、装配、分析并诊断一个包含全部子系统的整车大模型。这正是 Full Vehicle NVH 工作流要解决的问题。

一、什么是 Full Vehicle NVH

Full Vehicle NVH 是 HyperWorks 2026 中 HyperMesh 为整车级 NVH 分析提供的一体化建模与分析工作流。它并非一个孤立的功能，而是一套覆盖"装配—分析—工具—模块—诊断"全链路的方法论与工具集 合。其核心理念是：将整车拆解为可独立管理的模块（Module），每个模块拥有自己的网格、属性和连接定义；通过装配（Assemble）将模块组合为整车，再统一提交分析（Analyze），最后借助后处理与诊断（Post-processing & Diagnostics）定位问题。

这种"模块化装配 + 统一分析"的范式带来三大工程价值：第一，并行协作——车身、底盘、动力总成等团队可各自维护自己的模块，互不干扰；第二，配置管理——同一套模块可组合出不同配置（如不同悬置、不同内饰），快速评估设计变体；第三，可追溯诊断——分析结果可回溯到具体模块和连接，便于定位噪声振动源。

核心理念：Full Vehicle NVH 把"整车"从一座难以驾驭的巨型模型，拆解为一组可装配、可替换、可诊断的模块集 合。工具的价值不在于把模型做得更大，而在于让大模型变得可管理。

二、五大功能区总览

Full Vehicle NVH 的工作流由五大功能区串联而成，它们在 HyperMesh 的功能区（Ribbon）上有清晰的对应入口。理解这五大区的职责分工，是掌握整车 NVH 工作流的前提。

这五大区并非线性顺序执行，而是存在反复迭代的关系。例如，在分析阶段发现某连接贡献异常，需要回到 Assemble 区检查连接属性；在后处理诊断中识别出问题模块，可能需要回到 Prepare Module 区调整子系统边界。Full Vehicle NVH 的强大之处，正是让这种跨区迭代变得低门槛、可追溯。

三、完整工作流程

一个典型的整车 NVH 工作流从模块准备开始，终于诊断报告。下面按照实际操作顺序梳理完整流程：

• 1.模块准备

  ：各专业团队准备各自的子模型，通过 Prepare Modules 定义模块边界、生成子系统并设置边界条件，确保模块可独立校核也可参与装配

• 2.装配建模

  ：在 Assembly Browser 中创建装配结构，导入各模块，通过连接创建工具建立模块间的连接关系（焊点、螺栓、悬置、密封等）

• 3.分析设置

  ：在 Analysis Manager 中配置模型、定义分析工况与求解类型、设置调优集（Tuning Sets），完成响应点和频率集的定义

• 4.提交求解

  ：通过 Job Manager 提交批量作业，监控运行状态，管理结果文件

• 5.后处理诊断

  ：加载结果，开展模态贡献、面板贡献、传递路径等诊断，定位问题根因并输出优化建议

流程要点：以上五步并非一次性走完。整车 NVH 是一个"建模—分析—诊断—改模"的螺旋迭代过程。每一次迭代都应聚焦一个明确的工程问题（如"怠速工况方向盘振动偏大"），避免在没有明确问题定义的情况下盲目跑工况。

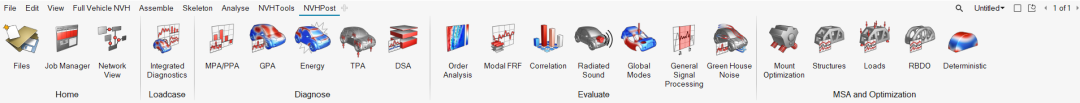

四、后处理与诊断功能区

后处理与诊断是 Full Vehicle NVH 工作流的"终点站"，也是工程师获取工程洞察的关键环节。HyperWorks 2026 在 NVH 后处理功能区集成了丰富的诊断工具，覆盖从全局响应到局部贡献的多个层次。

后处理功能区的工具大致可分为三类：响应可视化（如 2D 曲线、3D 柱状图、极坐标图、沙丘图等，直观呈现频响函数、噪声谱等结果）；贡献量分解（如模态贡献、面板贡献、传递路径贡献，将总响应拆解到各分量，回答"是谁贡献了振动"）；高级诊断（如内部诊断、能量分布、模型相关性等，深入挖掘问题根因）。

在整车层面，诊断的价值尤为突出。一个"方向盘某频率振动超标"的结论只是起点，工程师真正需要知道的是：这个峰值来自哪个模态？哪条传递路径贡献最大？哪个面板是主要声辐射源？哪些连接的刚度变化能最有效地降低响应？Full Vehicle NVH 的诊断工具正是为了回答这些"为什么"和"怎么办"而设计的。

五、模块化思维与工程实践建议

Full Vehicle NVH 工作流的底层逻辑是模块化思维。这与传统"把所有网格塞进一个文件"的做法有本质区别。模块化要求工程师在建模之初就思考：哪些部件应组成一个模块？模块的边界应划在哪里？模块间通过什么连接传递载荷？这些决策直接影响后续装配的灵活性和诊断的颗粒度。

• 1.模块划分遵循"物理边界 + 分析需求"

  ：通常以子系统物理边界（如副车架、动力总成、车身）为模块，同时考虑诊断需求——需要单独评估贡献的部件应独立成模块

• 2.连接定义先行

  ：在装配前明确各模块间的连接类型与位置，通过标签点（Tagpoint）规范连接点，避免后期手工拼接带来的不一致

• 3.配置驱动设计变体

  ：利用装配的配置（Configuration）机制管理设计变体，同一套模块通过激活不同配置快速评估多种方案

实践建议：在项目初期就建立模块化装配规范，包括模块命名规则、标签点编号规则、连接属性命名规则。规范一旦建立并坚持执行，整车 NVH 模型的维护成本将大幅降低，团队协作效率显著提升。这是从"能跑通"到"可持续"的关键一步。

本篇作为整车 NVH 篇的开篇，勾勒了工作流的全景图。从下一篇起，我们将依次深入五大功能区：装配建模、分析管理器、NVH 工具集、模块准备与子系统。每一篇都将把对应功能区的原理、操作与工程实践讲透，帮助你在整车 NVH 开发中游刃有余。

—— 第 26 篇完 · 下一篇：装配建模精讲 ——
