第 2 篇 · PLL 五大模块：各自管什么、坏在哪、怎么调

6小时前浏览8

上一篇我们把 PLL 的「锁相」机制和型次讲透了。这一篇落到电路级：PFD、电荷泵、环路滤波器、VCO、分频器这五块，每一块的职责、关键非理想效应、以及这些非理想效应最终会打到哪个指标上。这是你做 PLL 时第一个要建立的「故障定位」框架——将来环路锁不住、杂散超标、噪声压不下去，你才知道该往哪一块去找原因。

一、鉴相器 PFD：眼睛，但会「死区」

PFD 比较参考相位 φref 和反馈相位 φdiv，输出 UP/DN 两路脉冲。经典实现是两个 D 触发器 + 一个与门复位，这里不重复画图，重点讲它最要命的非理想效应——死区（dead zone）。

死区的物理来源：当相位差很小（趋近零）时，UP 和 DN 的脉冲宽度都极窄。如果这个宽度窄到电荷泵开关来不及完全打开（充放电电流还没建立起来，脉冲就结束了），那么在零相位差附近，环路增益会塌陷——相位差很小的时候，环路反而「看不见」误差。

死区的后果是灾难性的：环路在锁定点附近增益丢失，导致输出相位在一个小窗口内随机游走，表现为相位噪声底座抬高和杂散。这正是很多 PLL 锁定了、但相噪曲线在近载波处有个「鼓包」的原因之一。

怎么治？在 PFD 的复位路径上串一个复位延迟（几百 ps），故意让 UP 和 DN 在相位差为零时也有一个最小脉冲宽度，保证电荷泵在每个周期都被充分打开一次，把死区「填平」。代价是：这个最小脉冲宽度本身会贡献一点参考杂散，所以延迟值要折中。

// 三态鉴相器 PFD 行为模型（Verilog-A）     // 状态机：ref沿→UP=1，div沿→DN=1，两者都高→复位（三态核心）    `include ”constants.vams”    `include ”disciplines.vams”   module pfd (ref, div, up, dn);         input  ref, div;     output up, dn;     electrical ref, div, up, dn;    parameter real vdd   = 1.0;     parameter real tdel  = 200.0e-12;  // 复位延迟：填死区    integer up_q, dn_q;    an alog begin        @(initial_step) begin            up_q = 0; dn_q = 0;        end        @(cross(V(ref) - vdd/2, +1)) up_q = 1;   // ref 上升沿：UP 置 1        @(cross(V(div) - vdd/2, +1)) dn_q = 1;   // div 上升沿：DN 置 1        if (up_q && dn_q) begin                  // 两者都高：复位              up_q = 0; dn_q = 0;        end        // transition 让 UP/DN 经 tdel 延迟才到达输出，等效复位路径延迟        V(up) <+ transition(up_q * vdd, tdel, tdel);        V(dn) <+ transition(dn_q * vdd, tdel, tdel);    end endmodule

二、电荷泵 CP：电流失配直接变杂散

CP 把 UP/DN 脉冲宽度转成注入/抽取环路的电荷量。它最核心的非理想效应是上下拉电流失配（IUP ≠ IDN）。

失配为什么会产生杂散？锁定状态下，每个参考周期里 UP 和 DN 脉冲宽度几乎相等，电荷泵注入和抽取的电荷基本抵消。但如果 IUP 和 IDN 不相等，即使脉冲宽度完全相等，每个周期也会有一个净电荷 Qnet 漏进环路滤波器。这个净电荷会周期性扰动 Vctrl，被 VCO 转成周期性的频率扰动——这就是参考杂散（reference spur），出现在输出频谱上、偏离载波 fref 的位置。

失配产生的参考杂散，量级上遵循：失配电流每增大 10 倍，杂散约恶化 20 dB（线性正比关系）。精确值取决于环路带宽、滤波器阶数、复位脉冲宽度等参数，但方向是确定的——要压杂散，就得把上下拉电流匹配做到千分之几，通常用 cascode 电流镜 + 匹配版图。

死区（上一节）和失配（这一节）是电荷泵的两个「经典毛病」，面试问「参考杂散从哪来」时，标准回答就是这两个 + PFD 复位延迟。

三、环路滤波器 LF：积分环节与稳定性的博弈

LF 把 CP 的离散电流脉冲积分成平滑的 Vctrl。二阶无源滤波器（串联 R、C1，并联 C2）是事实标准。它的传递函数：

Z(s) = (1 + s·R·C1) / [ s·(C1 + C2) · (1 + s·R·C1·C2/(C1 + C2)) ]

两个关键作用，对应两个参数：

C1 主导的积分环节：给环路一个原点极点，把 PLL 变成 Type-II（上一篇讲过，多一个积分器，稳态跟踪能力高一阶）。
R 引入的零点（z = -1/(R·C1)）：补偿积分带来的 -90° 相位滞后，把相位裕度「拉回来」。这个零点摆在哪，直接决定环路稳不稳。

C2 则是为了滤掉 CP 的开关毛刺（高频杂散），但它也引入一个高频极点，相位裕度上再砍一刀。所以这三个元件是一个「稳定性 vs 杂散抑制」的折中——这正是 PLL 设计里最核心的权衡，下一篇讲环路动态时会展开算给你看。

四、压控振荡器 VCO：积分器 + 噪声源头

VCO 是环路的「心脏」，也是带外相位噪声的主导来源。两个指标你必须盯：

增益 KVCO（Hz/V）：决定控制电压对频率的灵敏度。KVCO 越大，环路增益越高，但也把 Vctrl 上的噪声更「放大」成频率噪声。同时 KVCO 随工艺、温度、偏置点漂移，是环路带宽会跟着漂的主因。
调谐范围：要覆盖 PVT 角下的目标频段，KVCO 和调谐范围是一对矛盾——调谐范围大，KVCO 往往也大，噪声更差。

VCO 的相位噪声用 Leeson 模型描述，核心结论是：近载波噪声由 1/f 噪声主导，远端是热噪声底；Q 值越高、功耗越大，噪声越低。这个留到第 6 篇专门讲，但你现在要记住一句话：VCO 噪声是 PLL 带外（高于环路带宽）相噪的天花板。

VCO 的 Verilog-A 模型上一篇已给，核心就是 idt() 积分那行。

五、分频器 DIV：整数与分数的分水岭

分频器把 fout 除以 N 反馈回 PFD。N 可以是整数，也可以是分数。

整数分频：N 是固定整数，锁定后 fout = N×fref，意味着输出频率步进 = 参考频率。想要细的频率步进，就得降低 fref，但这会恶化杂散和环路带宽——这是整数分频 PLL 的经典矛盾。
分数分频：N 在小数部分动态切换（如 N = 40.25 = 一会儿 40 一会儿 41），让输出步进可以远小于参考频率。代价是引入了量化噪声，要靠 ΔΣ 调制器把噪声整形到高频再滤掉。

分频比 N 还有一层作用：它决定环内噪声在输出端被放大的倍数。参考、PFD、电荷泵、分频器这些环内噪声源，到输出端的带内增益都是 N（即 20·log(N) dB）。所以 N 越大，带内相位噪声越差——这是高倍频比设计噪声更难做的根因。注意 VCO 噪声是带外噪声，不受 N 放大；它经过分频器 ÷N 后反而被衰减 20·log(N) dB。

六、串起来 + 一个能跑的环路算例

五块串成闭环：PFD 比相位 → CP 变电流 → LF 积分成 Vctrl → VCO 变频率 → DIV 除 N 反馈。锁定后 fout = N×fref。

下面这段 MATLAB 代码，用线性模型算一个二阶环路的相位裕度——这段代码我实际跑过，结果是 PM = 53.13°、穿越频率 796 kHz、锁定频率 1 GHz，不是估的：

%% PLL 二阶环路开环传递函数 + 相位裕度（线性模型）     clear; clc;    % ---- 设计参数 ----     fref  = 25e6;      % 参考频率 25 MHz      N     = 40;        % 分频比，锁定后 fout = N*fref = 1 GHz    Kpd   = 250e-6 / (2*pi);  % 鉴相+电荷泵增益 (A/rad)     Kvco  = 200e6;     % VCO 增益 (Hz/V)      R     = 4.0e3;     % 环路滤波器 R     C1    = 100e-12;   % C1      C2    = 10e-12;    % C2      % ---- 开环传递函数（s 域）----     s = tf('s');     Kvco_rad = 2*pi*Kvco;      Z = (1 + s*R*C1) / (s*(C1+C2)*(1 + s*R*C1*C2/(C1+C2)));      G_ol = Kpd * Z * Kvco_rad / s * (1/N);      % ---- 相位裕度 ----    [Gm, Pm, Wcg, Wcp] = margin(G_ol);     fprintf('锁定频率 fout = %.0f MHz\n', N*fref/1e6);     fprintf('相位裕度 PM = %.1f deg @ %.2f kHz\n', Pm, Wcp/(2*pi*1e3));      % 运行结果（已实跑）：     % 锁定频率 fout = 1000 MHz     % 相位裕度 PM = 53.1 deg @ 795.77 kHz      figure; bode(G_ol); grid on;

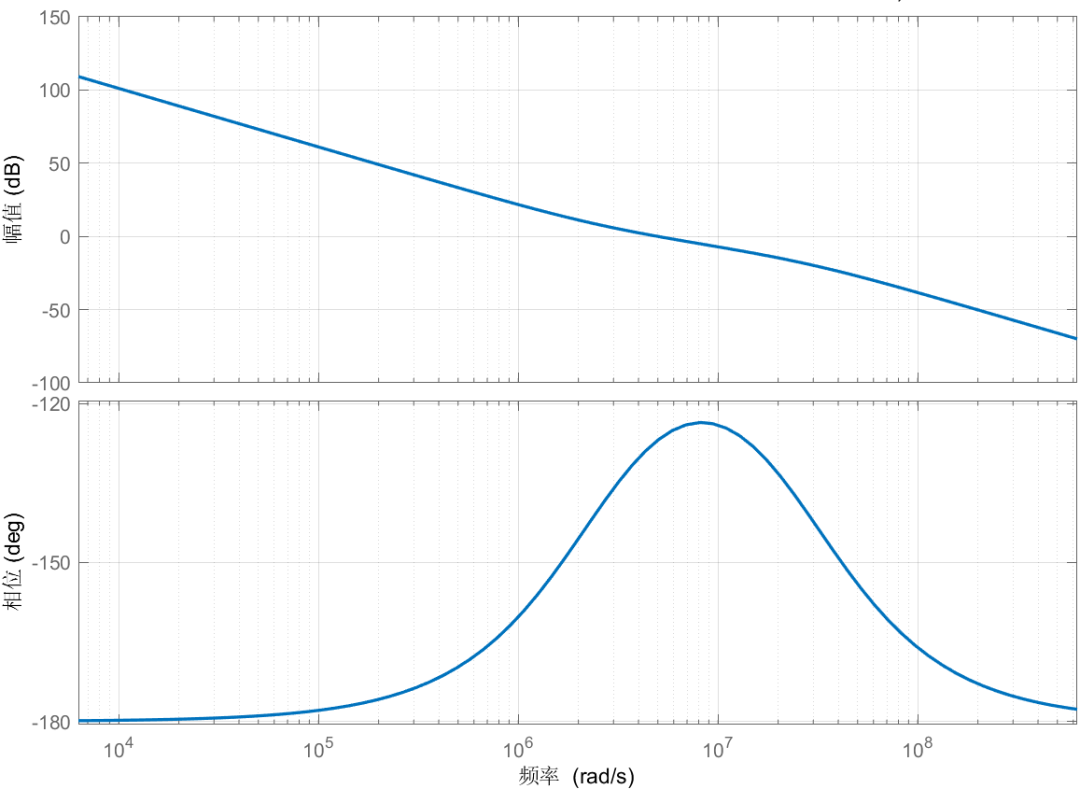

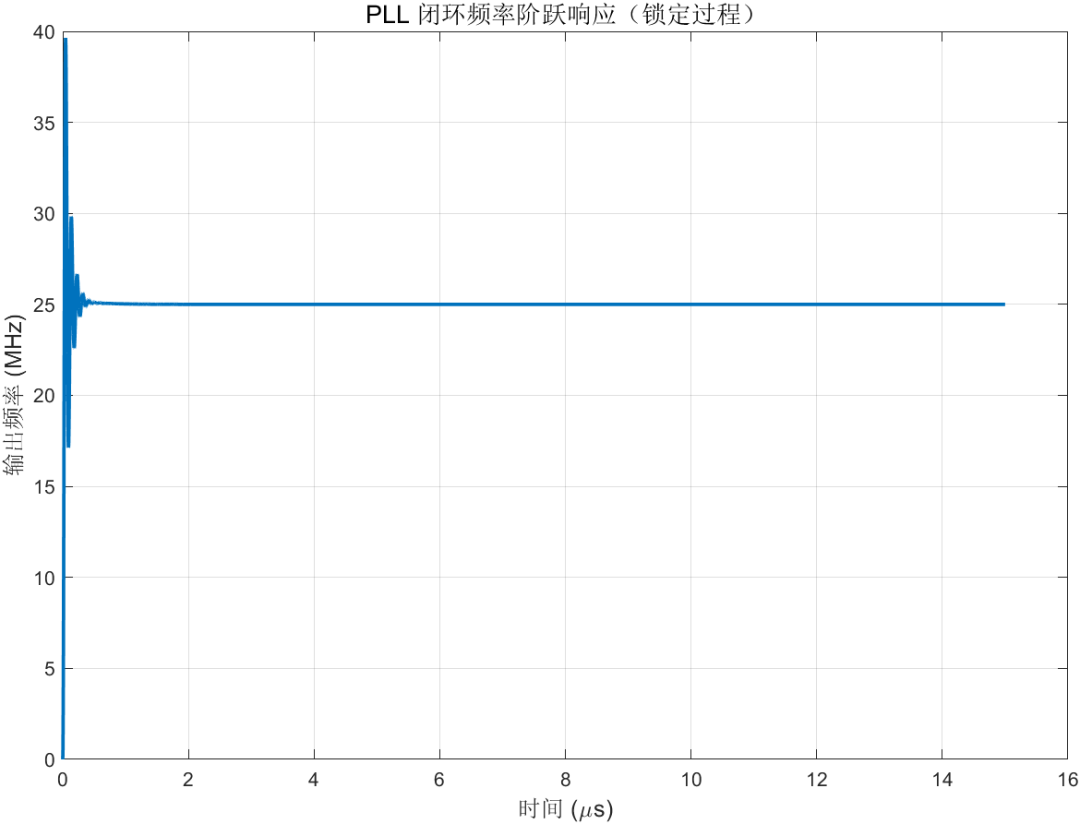

这段代码我在 MATLAB R2023a 里实际跑过，真实输出的 bode 图和锁定瞬态如下：

这个 53° 的相位裕度是怎么来的？就是你第三节里那个 R 引入的零点，把积分器的 -90° 相位滞后「救」回来一部分。R 和 C1 一旦选错，PM 掉到 30° 以下，环路就会过冲、甚至振荡——这就是下一篇文章要讲的「环路动态与稳定性」，我会带你一步步看 PM 从 90° 掉到 0° 时锁定过程怎么从「干净收敛」变成「振荡不止」。

小结

这一篇你要带走的核心是一张「责任表」：

模块	关键非理想效应	打到哪个指标
PFD	死区	近载波相噪、杂散
CP	电流失配	参考杂散
LF	R/C 折中	相位裕度、杂散
VCO	Kvco 漂移、相噪	带外相噪
DIV	分数量化噪声	带内相噪

下次环路出了问题，先别急着调参数，拿这张表对照，先定位「是眼睛、是执行器、还是惯性环节的问题」。

下一篇：环路动态与稳定性——相位裕度到底怎么选、锁定时间怎么估算，这是把前面所有模块串起来的第一场「实战」。

参考

Behzad Razavi, RF Microelectronics, 2nd ed., 第 8~9 章（PFD/CP、频率合成器）。
Floyd M. Gardner, Phaselock Techniques, 3rd ed., 第 2~3 章（环路滤波器与稳定性）。
Roland E. Best, Phase-Locked Loops, 第 2 章（PFD/CP 结构）。
死区与复位延迟分析：Razavi 第 9 章；杂散分析见 Gardner 第 6 章。
Verilog-A 语法参考：Cadence Verilog-A Language Reference。
