2.5D_TSV封装结构热应力可靠性仿真与验证研究

8小时前浏览0
倒装焊(FC)工艺以其互联引线短、集成密度高和散热优良等优点,已广泛应用于集成电路及系统级封装(SiP)技术中。高性能的数字信号处理器(DSP)、中央处理器(CPU)、片上系统(SoC)等新一代集成电路引脚高达数千只,因此这些芯片的引出方式通常均为FC球栅阵列。采用2.5D硅通孔技术(Through Silicon Via,TSV)的硅转接板封装形式可以实现多芯片的高速互连,因此在SiP系统集成模块中具备广阔的应用前景。目前,国内外关于FC工艺的可靠性评价方法多适用于陶封或者塑封集成电路产品,基板材料多为有机基板或者AL2O3及AlN陶瓷材料,针对SiP模块中基于硅基板的裸芯片倒装焊工艺,可靠性评价方法及评价标准无明确规定。

1 工艺可靠性分析

2.5D TSV封装组件的组装工艺流程包括芯片植球、硅基板制备、芯片倒装焊和底部填充等。其可靠性与材料物性参数、封装体结构、工艺及应用环境等都有关系,芯片、基板、BGA焊球均有可能出现失效。常见的失效模式有焊点疲劳、互联撕裂、填充胶分层等,失效形式是其中一种模式作用或者几种模式共同作用的结果,后者是主要的失效形式。对组件结构及各种材料特性参数进行分析,材料热胀系数等特性差异导致焊球在热应力条件下的疲劳断裂失效是组件最大的失效风险。

2 试验样件制备

倒装焊结构通过微凸点进行互连,凸点阵列位于芯片与基板之间,并且数目多、尺寸和间距小,单个微凸点中微裂纹和蠕变退化,很难通过目检或X-ray的检验手段进行监测。目前,行业内通常采用“菊花链”假片及对应的“菊花链”基板进行倒装焊工艺研究,通过检测“菊花链”网络电阻的变化或通断情况,推测凸点退化情况,美国Amkor公司专门为工艺研究提供各种规格的“菊花链”假片。制备专门的“菊花链”式试验样品芯片,将若干个微凸点串联起来,“菊花链”基板原理如图1所示。

图1 “菊花链” 试验板结构示意图

一般情况下,使用倒装焊工艺的均为大规模集成电路芯片,其I/O数超过1000个,因此选用某款DSP芯片作为此次倒装焊试验的试验芯片原型,其I/O数为2975个,倒装焊焊盘直径90μm,焊盘中心距180μm。设计与DSP裸芯片凸点结构和材料类似的“菊花链”假片作为此次试验的替代芯片,并设计与之匹配的“菊花链”硅基板,完成“菊花链”硅基板及假片的版图设计、基板制备及凸点制备。
相关文献资料表明,倒装焊焊点在受到外界热应力作用时,其焊点接触电阻会随着应力累积而变化,因此,“菊花链”链路设计需位置合理且易于进行阻值测试,根据凸点数、链路位置等因素,兼容现有硅基板,设计7条“菊花链”链路,链路详细情况见表1。

表1 “菊花链”链路信息

链路号

连接凸点数

链路位置

测试端A 链路

测试端B 链路

凸点关系

S1

54

左上边角

S1-A

S1-B

S1与S2凸点数接近

S2

60

右上边角

S2-A

S2-B

S3

92

左下角

S3-A

S3-B

S3与S4凸点数接近

S4

90

右侧边角

S4-A

S4-B

P1

448

靠上方,无边角

P1-A

P1-B

P1与P2凸点数接近

P2

453

中心

P2-A

P2-B

P3

1037

中心+右下角

P3-A

P3-B

-

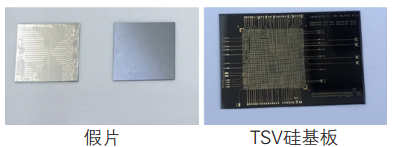

按照设计的版图,制备的“菊花链”假片以及硅基板如图2所示。

图2“菊花链”假片及硅基板样品

3 热应力有限元仿真

采用Anand模型来研究焊点在温度循环载荷条件下的热应力表现:
式中:dp 为有效非弹性变形率;A 为前指数因素;Q 为激活能;R 为通用气体指数;θ 为绝对温度;ξ为应力乘数;σ为有效柯西应力;S为变形阻力;S *为变形阻力的饱和值;S为变形阻力对时间的倒数;m为应力应变率的灵敏度;h 0为硬化/软化指数;n为饱和值的应变率灵敏度;a为硬化(软化)应变力的灵敏度。

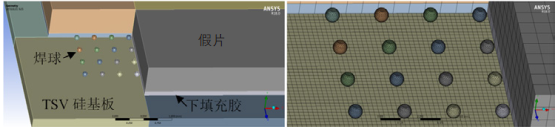

使用假片的2.5DTSV焊接组件进行三维模型建立,模型由裸芯片、TSV硅基板、焊球阵列及下填充胶构成,网格划分时将模型中DSP芯片最远端的边角切出一部分进行精细化网格划分(如图3所示)。

图3 2.5D TSV三维模型及网格划分效果

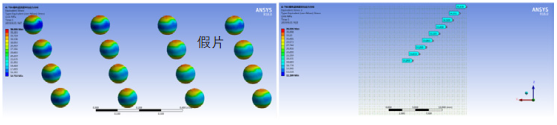

根据温度循环试验条件,给模型整体施加-65 ℃~150 ℃的温度场载荷,并对模型底部中心点进行约束,获取温度循环过程中组件FC焊点的应力分布云图(如图4所示)。

图4 在温循过程中FC焊点应力分布(单位:MPa)

通过对倒装焊组件进行温度循环试验过程中的热应力仿真分析,得到了如下结论:

1)焊点所承受的最大热应力为36.9 MPa,未超过Sn63Pb37材料的屈服强度(38 MPa),但应力值已趋于临界,组件在长期温度场交替作用下的可靠性需要通过试验论证进行进一步的验证。

2)由芯片中心到边缘的焊球应力表现出小幅递增的趋势。

4 热应力试验评估

在温度循环载荷作用下,由于硅基板、焊点及倒装芯片的热膨胀系数不匹配而导致焊点内部产生周期性的应力应变,使得原本存在于材料内部的一些微小裂纹扩大或多个裂纹合并,从而导致焊点的热疲劳失效,这种热疲劳失效可以表现为“菊花链”阻值的增大。

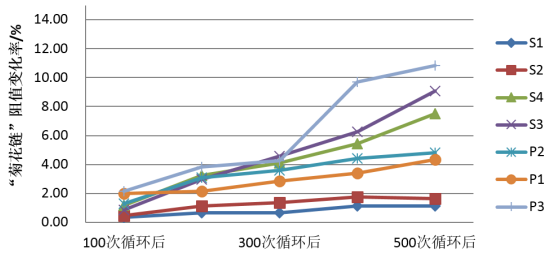

使用倒装焊接完成的“菊花链”组件,进行热应力累计试验的可靠性验证。试验前,使用飞针测试仪对所有试验样品进行“菊花链”阻值初测。温度循环试验方法为GJB548B-2005 1010.1,试验条件C,-65 ℃~150 ℃,500次,每隔100次拿出进行“菊花链”阻值测试,将测试数据绘制成折线图,如图5所示。可以看出,随着循环次数的增加,“菊花链”阻值的变化率逐步增大。

图5“菊花链”阻值变化趋势图

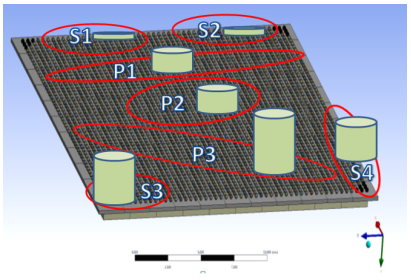

进一步对测试数据进行分析,表2及图6为500次温度循环后“菊花链”阻值变化率与“菊花链”网络位置的关系及示意图,图中可以看出变化最为明显的是S3、S4、P3三条链路,其链路位置在芯片边角位置且串联的焊点数较多,因而阻值变化率最高,该试验结果与仿真结果相符。

表2 “菊花链”阻值变化率与“菊花链”网络位置的关系

链路号

连接凸点数/个

链路位置

500次温循后阻值变化率/%

S1

54

左上侧边

1.15

S2

60

右上侧角

1.66

S3

92

左下边角

9.09

S4

90

右下+右侧边角

7.53

P1

448

中心偏上方

4.35

P2

453

中心

4.82

P3

1 037

中心+右下边角

10.85

图6 “菊花链”阻值变化率与网络位置的关系示意图

5 结论

通过对某款DSP芯片2.5D TSV封装组件进行有限元仿真及“菊花链”制样的热应力考核试验,基于硅-硅同质结构实现的FC球栅阵列焊接组件,其焊点在-65 ℃~150 ℃的温度场载荷条件下的热应力未超过焊接材料的屈服强度,但应力值趋于临界,经过500次累计温度循环试验后的“菊花链”阻值变化率在20%以内,且阻值变化率符合芯片中心较小,边缘较大的分布规律,循环热应力条件下的试验结果可以满足高可靠集成电路及SiP系统集成模块的封装工艺需求。
