EMC测试天线选型：到底看增益还是看频率范围？
EMC天线选型是一套组合约束体系，除频段、增益外，还包含天线因子（AF）、驻波比、极化方式、校准证书、天线尺寸/架设限制、场地衰减要求。大量实验室天线采购踩坑案例显示：很多采购只盯着高增益参数，忽略天线因子平坦度、有效工作频段下限，买回来后低频段天线因子剧烈飘移，测试数据重复性差，甚至无法满足GB、CISPR标准要求。
一、核心参数原理：频率范围、增益、天线因子三者的关系
1. 工作频率范围（准入条件）
天线的工作频率范围，定义为天线满足规定指标（天线因子、驻波比、增益）的连续频率区间，不是天线“能收到信号”的极限区间。
重点误区：很多厂商标注的是可接收频率，不是EMC校准有效频段。例如一副双锥天线标称20MHz~2GHz，但校准证书只覆盖30MHz~1GHz，低于30MHz时天线因子急剧恶化，这副天线不能用于20~30MHz的RE测试。
EMC辐射测试标准对频段有强制划分：
CISPR 11/32，民用产品辐射骚扰：30MHz～1GHz（部分产品到6GHz） 汽车电子CISPR 25：30MHz～2.5GHz 军用GJB 151：覆盖20Hz～18GHz，低频段需要环天线，中高频双锥、对数周期、喇叭天线 低频磁场辐射（近场磁场）：9kHz～30MHz，使用磁场环天线，不能用电场天线
优先级第一：天线有效校准频段，必须完整覆盖标准要求测试频段。频段不满足，直接淘汰，增益没有讨论意义。
2. 天线增益：辅助性能参数，不是EMC测试直接使用参数
天线增益定义：在相同输入功率下，天线在最大辐射方向的功率密度，和理想无方向性点源天线功率密度比值（dBi）。增益描述天线对电磁波的聚束能力。
高增益天线：波束窄，对信号汇聚能力强，接收信噪比高；缺点是波束角小，对架设对准要求高，增益随频率变化大。典型：对数周期天线、喇叭天线。 低增益天线：波束宽，空间覆盖均匀，架设简单；缺点是接收信号弱，信噪比差。典型：双锥天线、单极天线。

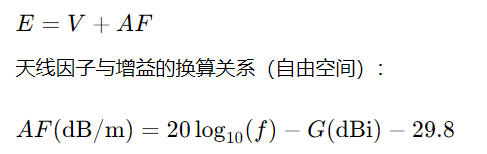

关键知识点：EMC辐射骚扰测试，不直接使用增益，而是使用【天线因子AF】天线因子 AF（单位dB/m），接收机读取的电压电平V(dBμV)，和空间电场强度E(dBμV/m)关系：
f为频率MHz，G为天线增益dBi。 从公式可以看出：频率升高，同等增益下天线因子会变小；频率降低，天线因子会急剧变大。低频段（30MHz附近），哪怕天线增益不变，AF也会显著增大，意味着同样电场下接收机收到电压很小，信噪比变差。这就是低频EMC测试最大难点。
增益和天线因子强相关，但天线因子才是EMC测试计算场强的直接参数。很多人混淆增益和天线因子：高增益 → AF更小，接收机收到信号更强；但是如果增益随频率剧烈起伏，AF曲线不平坦，测试不确定度直接超标。
二、选型逻辑：先锁定频率范围，再评估增益/天线因子
第一步：确认测试标准，锁定频段需求（一票否决项）
明确测试项目：电场辐射骚扰RE、磁场辐射骚扰、辐射抗扰RS。磁场测试用环天线，电场测试用电场天线，二者不能混用。 提取标准强制频段，确认天线校准证书有效频段完整覆盖该区间。
坑点：厂商宣传频段 ≠ 校准有效频段。采购必须要求提供天线校准证书，核查证书内的有效频率范围。
举例：做CISPR32，30MHz~1GHz。候选天线A：20MHz~2GHz，校准30MHz~1GHz；候选天线B：80MHz~3GHz，增益更高。B虽然增益高、上限频率更高，但低于80MHz无校准数据，无法完成30~80MHz测试，直接排除。
第二步：频段达标后，评估增益、天线因子平坦度、信噪比余量
频段合格之后，增益才进入评估环节，评估核心不是“增益越高越好”，而是：
天线因子平坦度：在整个工作频段内AF波动尽量小（通常要求±2dB以内）。高增益天线如果增益起伏巨大，AF曲线剧烈抖动，测试不确定度超标，无法用于EMC合规测试。 信噪比余量：对于RE测试，暗室/屏蔽室本底噪声固定，天线AF越低（增益越高），接收机输入信号越强，信噪比越好，小信号更容易识别。 波束宽度：RS辐射抗扰测试，高增益喇叭天线波束窄，照射被测件（EUT）时，需要确认EUT全部面都落在波束覆盖区域；盲目选用超高增益天线，波束过窄，EUT照射不均匀，测试失效。
第三步：其他约束条件
天线物理尺寸：双锥天线低频段振子尺寸巨大，暗室静区尺寸有限，无法架设； 驻波比VSWR：一般要求VSWR＜1.5，驻波差会导致馈线反射，引入误差； 极化：EMC测试需要水平、垂直双极化接收，天线必须支持两种极化架设； 校准有效期：天线必须每年计量校准。

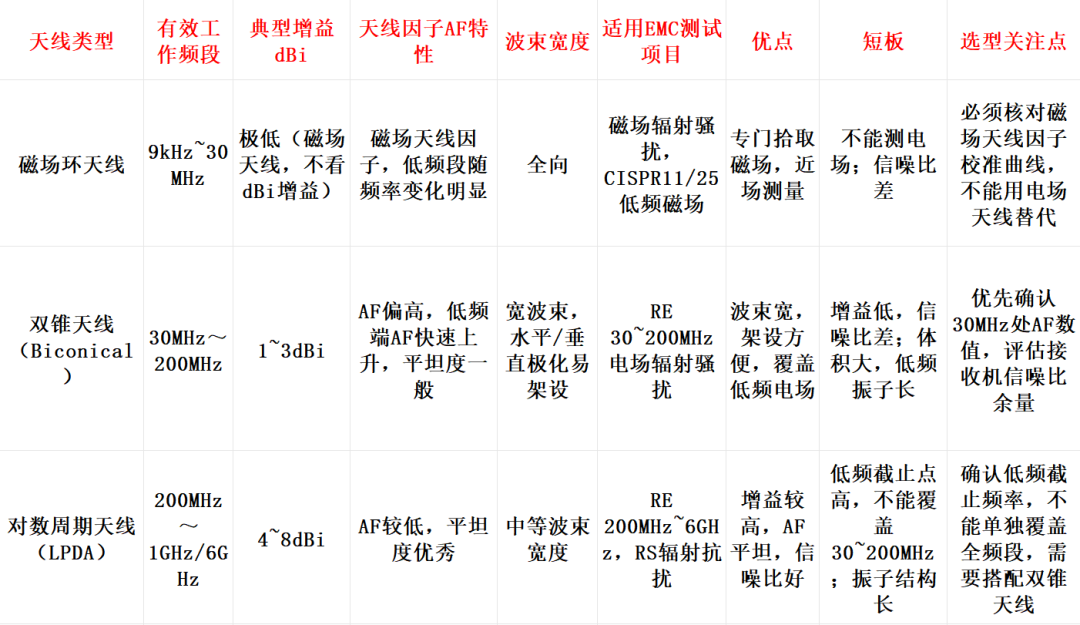

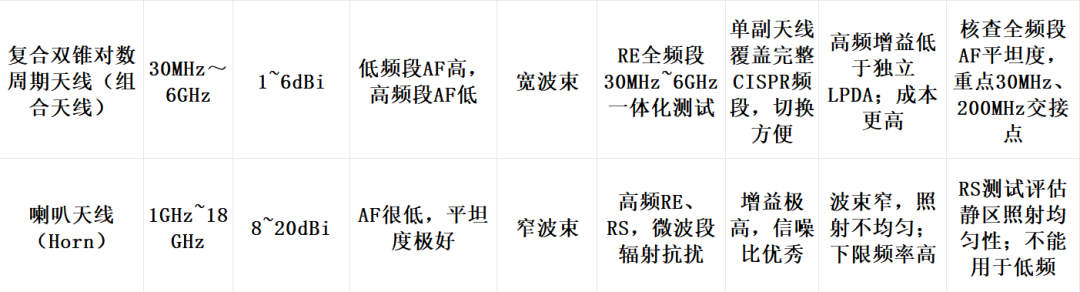

三、EMC常用天线类型参数对比表
四、增益优先选型 vs 频段优先选型，工程案例对比
案例1：只看高增益，忽略频段下限
某实验室采购一副高增益对数周期天线，参数：增益6~8dBi，频段200MHz~6GHz，采购目的做CISPR32辐射骚扰（30MHz~1GHz）。 问题：天线最低有效频率200MHz，30~200MHz无校准数据。虽然200MHz以上增益很高，但30~200MHz完全无法合规测试。设备采购完成后，无法完成完整RE测试，需要额外采购双锥天线，造成预算浪费。
结论：频段是硬性门槛，不满足，增益参数毫无价值。
案例2：频段满足，但盲目追求高增益，RS测试照射失效
辐射抗扰RS测试，要求在EUT表面形成均匀场强（均匀场域）。采购18GHz高增益喇叭天线，增益20dBi，波束宽度仅10°。被测设备是1米大机柜，天线距离EUT3米，窄波束只能照射机柜一小块区域，EUT大部分区域场强不足，测试不符合ISO 11452标准。
结论：RS抗扰测试，增益不是越高越好，波束均匀性优先级高于增益。
案例3：频段达标，增益偏低，信噪比不足
小型屏蔽暗室，本底噪声较高，选用普通双锥天线30~200MHz，增益1dBi，低频AF高达30dB/m。被测产品辐射信号微弱，接收机读取信号淹没在底噪中，无法检出骚扰峰值。 解决方案：频段无法更改，只能在频段合格前提下，选用同频段增益更高、AF更低的改良型双锥天线，提升信噪比余量。
结论：频段满足后，增益用来保障信噪比余量，是优化指标，不是准入指标。
五、选型常见工程坑点解析
坑点1：混淆厂商标称频段和校准有效频段
厂商宣传的工作频率，很多是天线物理上可以响应电磁波的范围，不是经过计量校准、可用于合规测试的频段。采购必须以第三方计量校准证书上的有效频段为准。很多天线标称20MHz起，但校准证书从30MHz开始，20~30MHz没有AF数据，不能用于合规报告。
坑点2：把增益当成场强计算参数，忽略天线因子
很多新人写报告时想用增益直接计算场强，这是根本性错误。EMC辐射骚扰场强计算公式直接使用天线因子AF，增益仅用于辅助评估天线接收能力。同一副天线，增益随频率变化，AF也同步变化，报告场强计算严禁使用增益。
坑点3：追求全频段单天线，牺牲AF平坦度
为了只用一副天线完成30M~6G测试，选用廉价复合天线。虽然频段覆盖，但在200MHz（双锥与对数周期过渡区间）天线因子跳变超过5dB，测试不确定度超标，认证机构不认可数据。 对策：优先选择分体天线方案（双锥+LPDA组合），交接频段分段测试，保证每一段AF曲线平坦。
坑点4：磁场骚扰测试，用电场天线
磁场辐射骚扰（9k~30MHz），部分工程师直接拿双锥电场天线测量。电场天线对磁场灵敏度极低，测量数据完全无效。磁场天线和电场天线物理原理不同，不能依靠增益、频段互相替代。
坑点5：RS辐射抗扰测试盲目选用高增益天线
RS测试核心要求是EUT照射场均匀。高增益天线波束窄，静区均匀场范围很小。大尺寸EUT，高增益天线反而无法满足均匀场要求。RS选型优先看波束宽度、静区均匀范围，增益只是用来评估需要的信号源功率。增益越高，需要信号源输出功率越小，但前提是均匀场满足标准。
六、完整选型步骤总结
确定测试项目与标准
：区分电场RE /磁场骚扰 /RS抗扰，提取标准强制测试频段； 频段准入校验
：天线校准证书有效频段完整覆盖测试区间，不满足直接淘汰； 频段合格后评估天线因子（增益）
：查看AF全频段平坦度；评估接收机信噪比余量；RE小信号测试优先选AF更低（增益更高）天线；RS测试兼顾波束宽度与均匀场； 校验附属指标
：驻波比VSWR、极化、天线尺寸、架设空间、校准周期； 预算与组合方案
：多数EMC实验室采用组合天线：双锥天线（30~200MHz）+对数周期天线（200M~6G），分段覆盖，兼顾低频覆盖和高频增益。
EMC天线选型的核心逻辑一句话概括：频率范围是一票否决的准入门槛，增益是频段达标之后，优化信噪比、评估波束性能的优化参数，二者不是取舍关系，是先后关系。没有覆盖标准要求的有效校准频段，再高的增益也无法产出合规EMC测试数据；但频段满足前提下，增益过低会造成信噪比不足，高增益窄波束天线又会在RS抗扰测试带来照射均匀性问题。实际工程中，我们真正需要重点审查的参数是天线因子AF及其平坦度，增益只是天线因子的关联衍生参数。
很多工程师选型本末倒置，把增益当成第一指标，采购高价高增益天线，最后发现频段不匹配、AF曲线起伏过大，无法用于认证测试。一套合规EMC辐射测试天线系统，通常采用天线组合方案，用不同天线分段覆盖全频段，在每个频段内，选择合适增益、平坦天线因子的天线，兼顾测试合规性、信噪比与静区照射均匀性。
