SnRD根因分析：模态贡献与敏感性研究
当 SnRD 的风险评估识别出高风险 E-Line 后，下一步的关键工作是根因分析（Root Cause Analysis）——定位导致异响风险的具体原因，为结构优化提供明确方向。SnRD 的根因分析基于模态贡献理论和模态敏感性分析，能够量化各阶模态对异响风险的贡献程度，并通过实时 what-if 分析评估优化效果。本篇深入解析这些理论和方法。
一、根因分析理论
根因分析的核心理论是模态贡献（Modal Contribution）。在模态瞬态分析中，结构的位移响应可以表示为各阶模态响应的叠加。这意味着，E-Line 上的相对位移也是由各阶模态的贡献叠加而成的。通过分解各阶模态的贡献量，可以识别出对异响风险影响最大的主导模态。
模态贡献方程
模态贡献的基本方程为：U(t) = 求和(从 i=1 到 N) m_i 乘以 Psi_i(t)。其中 U(t) 是 E-Line 上某采样点在时间 t 的相对位移，m_i 是第 i 阶模态的模态参与因子，Psi_i(t) 是第 i 阶模态在时间 t 的模态响应函数，N 是参与计算的模态总数。
这个方程的物理含义是：总位移响应是各阶模态响应的加权叠加。每阶模态的贡献量由两部分决定——模态参与因子 m_i（反映该模态在给定载荷下的激发程度）和模态响应函数 Psi_i(t)（反映该模态在时间 t 的动态响应）。通过计算每阶模态的 m_i 乘以 Psi_i(t)，可以得到该模态在任意时刻对总位移的贡献量。
理论意义：模态贡献方程将复杂的结构动态响应分解为各阶模态的独立贡献，使工程师能够精确识别哪阶模态是异响风险的主导因素。这种分解是所有后续优化工作的理论基础——只有知道了问题的根源，才能有的放矢地进行结构改进。
二、相对模态贡献度
为了更直观地比较各阶模态的贡献大小，SnRD 计算相对模态贡献度（Relative Modal Contribution %）。相对贡献度定义为某阶模态贡献量的绝对值占所有模态贡献量绝对值总和的百分比。

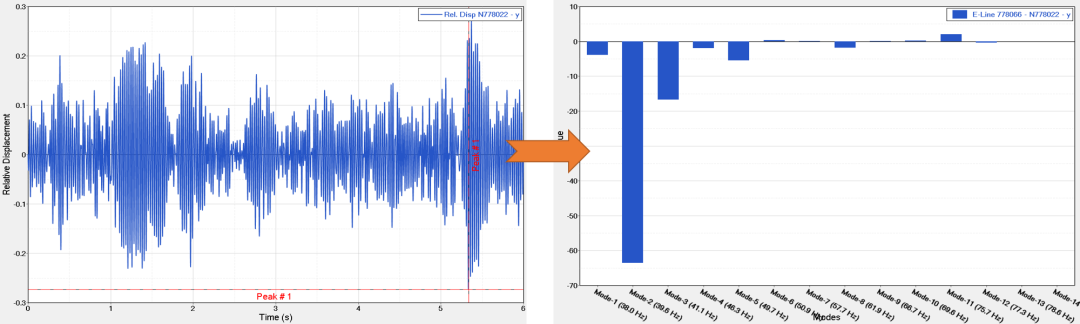

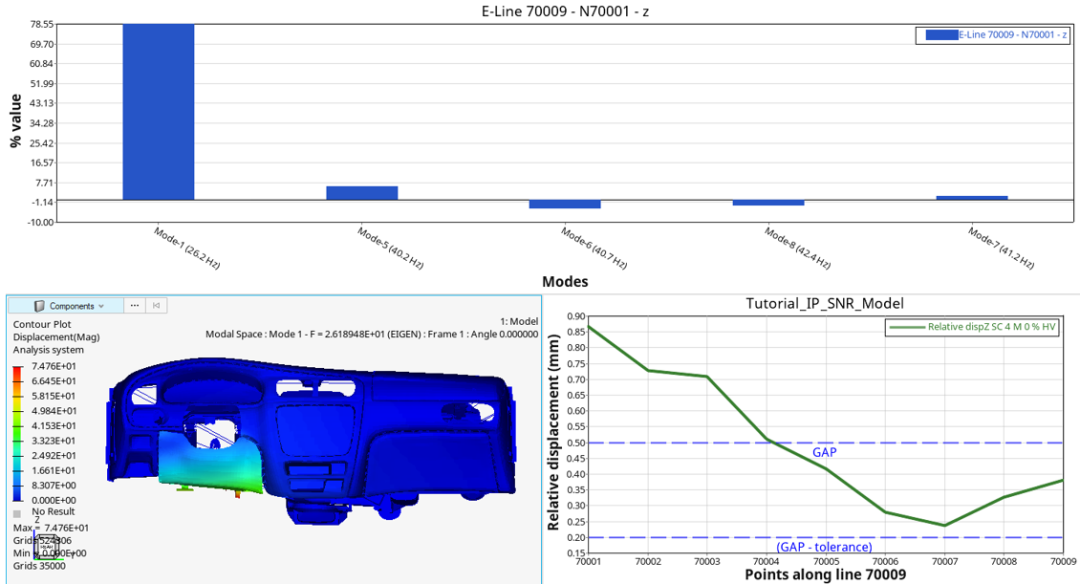

相对贡献度以柱状图形式展示，按贡献量从大到小排序。通常，排名前几位的模态（Top 5）贡献了绝大部分位移响应。如果某一阶模态的相对贡献度显著高于其他模态（例如超过 50%），则该模态为主导模态，是异响风险的主要驱动因素。针对主导模态的结构改进（如调整局部刚度以移动该模态频率）可以有效消除异响风险。
如果各阶模态的贡献度比较分散，没有明显的主导模态，则说明异响风险是多模态综合作用的结果。这种情况下，单一模态的改进效果有限，需要考虑整体刚度提升或多模态协同优化策略。
三、模态瞬态分析（MTRAN）
模态贡献分析的基础是模态瞬态分析（Modal Transient Analysis，MTRAN）。MTRAN 采用模态叠加法求解结构在时域载荷下的动态响应。其基本步骤为：首先提取结构的模态（特征值和特征向量），然后将物理空间的运动方程转换到模态空间，在模态空间中求解各阶模态的时域响应，最后通过模态叠加得到物理空间的位移响应。
MTRAN 相比直接瞬态分析的优势在于计算效率。直接法需要对每个时间步求解大型线性方程组，计算量与自由度数的三次方成正比。模态叠加法将问题降维到模态空间（通常几十到几百阶模态），计算量大幅降低，适合大规模模型的宽频瞬态分析。
MTRAN 的另一个优势是天然提供模态贡献信息。由于位移响应是各阶模态响应的叠加，每一阶模态的时域响应 Psi_i(t) 在求解过程中已经计算得到，无需额外计算即可用于模态贡献分析。这使得 SnRD 的根因分析可以在求解完成后立即进行，无需重新计算。
四、模态敏感性分析
模态敏感性分析（Modal Sensitivity）是根因分析的进阶工具，它通过实时 what-if 分析评估模态改进的效果。敏感性分析的核心思想是：通过调整某阶模态的贡献因子（factor），观察相对位移的变化，从而评估针对该模态的结构改进的潜在效果。
贡献因子（Factor 0-1）
贡献因子是一个 0 到 1 之间的数值，用于缩放某阶模态的贡献量。Factor = 1 表示保持该模态的原始贡献不变；Factor = 0 表示完全消除该模态的贡献（相当于阻尼或取消该模态）；Factor = 0.5 表示将该模态的贡献减半。通过调整 Factor 值，工程师可以模拟不同的结构改进策略。
三种调整模式
SnRD 提供三种模态调整模式，模拟不同类型的结构改进：
1.Damping（阻尼）
：增加该模态的阻尼比，降低其共振响应幅值。对应工程措施为添加阻尼材料或阻尼器 2.Canceling（取消）
：完全消除该模态的贡献，模拟将模态频率移出激励频带的效果。对应工程措施为增加局部刚度，将模态频率移至更高频段 3.Isolating（隔离）
：将该模态隔离，使其不参与总响应的叠加。对应工程措施为引入隔振或解耦设计
五、敏感性分析工具工作流
SnRD 的敏感性分析工具（Sensitivity Analysis）提供了完整的根因分析工作流。以下是其标准操作步骤。

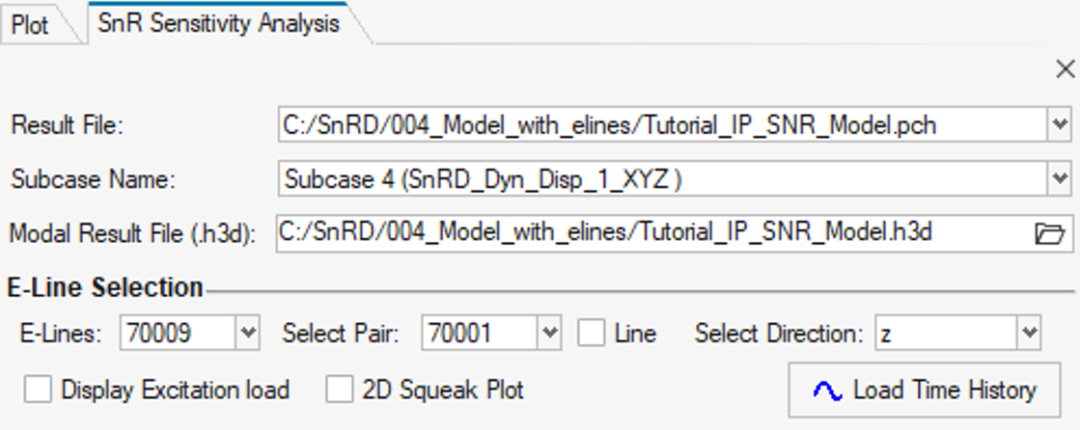

1.选择结果文件
：加载 MTRAN 求解输出的结果文件 2.选择子工况
：从多个工况中选择需要分析的子工况 3.选择 E-Line
：选择高风险的 E-Line 进行根因分析 4.选择采样点
：在 E-Line 上选择具体的风险点 5.选择方向
：选择分析方向（X/Y/Z），对应 Squeak 或 Rattle
设置完成后，系统自动计算模态贡献并展示结果。工程师可以查看模态贡献柱状图，识别主导模态，然后通过调整 Factor 值进行 what-if 分析。
六、结果判读与优化方向
敏感性分析的结果判读需要结合两个关键指标：Maximum Peak（最大峰值）和 Percentage of Highest Peaks（最高峰值占比）。
Maximum Peak（最大峰值）

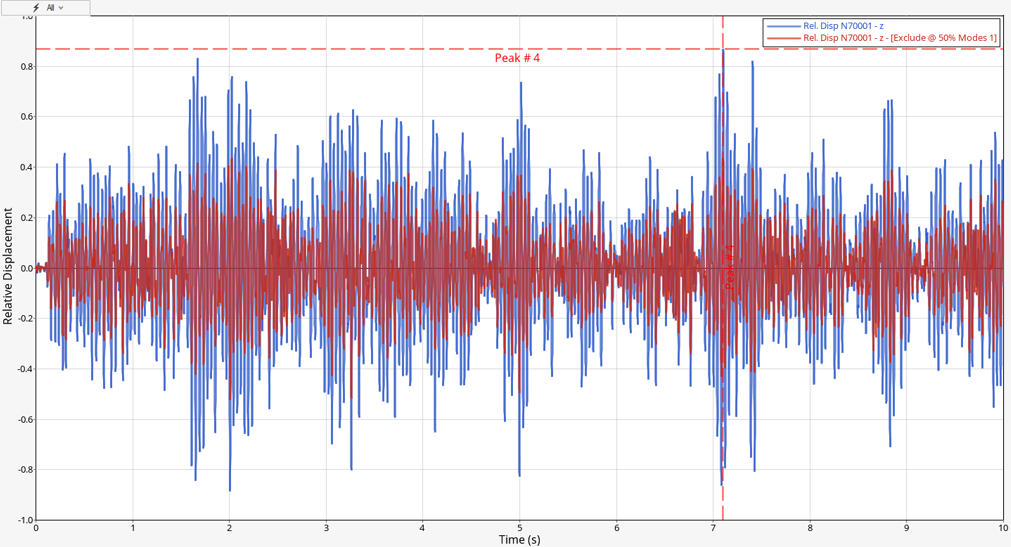

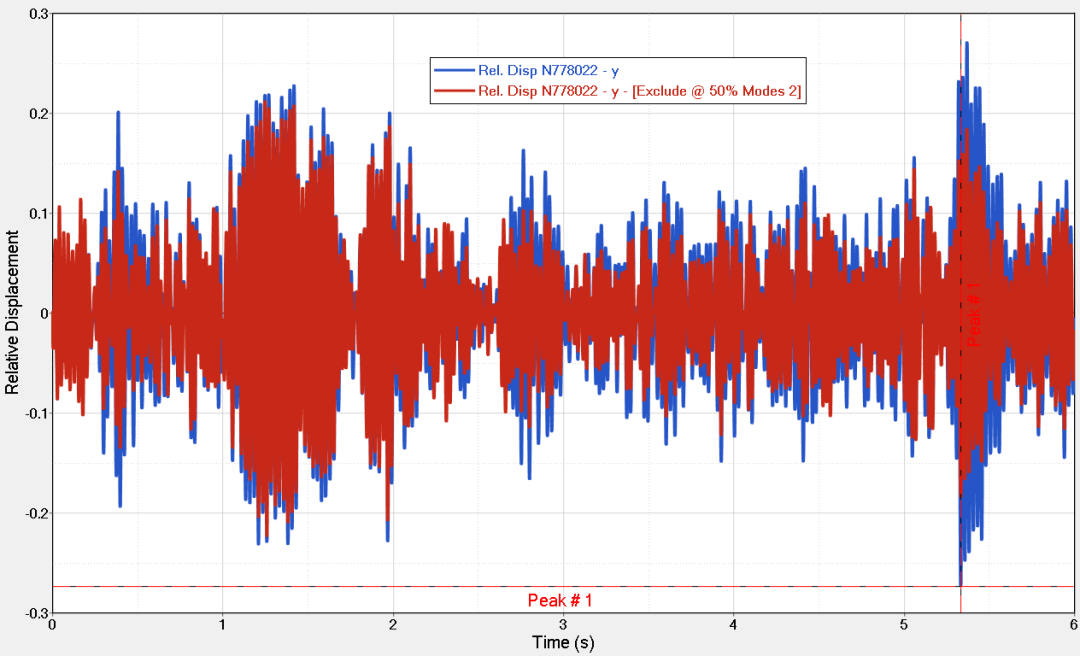

Maximum Peak 是相对位移时间历程中的最大幅值，是评估异响风险的直接指标。对于 Rattle 评估，Maximum Peak 应与 Gap 值比较——如果 Peak 超过 Gap，则存在 Rattle 风险。在敏感性分析中，调整 Factor 后的 Maximum Peak 变化直接反映了优化效果。
Percentage of Highest Peaks（最高峰值占比）
Percentage of Highest Peaks 统计了相对位移超过某阈值的时间点占总时间的百分比。这个指标反映了异响风险的时间持续性——如果 Percentage 很高，说明异响在大部分时间内都在发生，风险严重；如果 Percentage 很低，说明异响只在少数极端时刻发生，风险较轻。
优化决策逻辑：如果排除主导模态后 Maximum Peak 降至 Gap 以下，说明针对该模态的结构改进可以消除异响风险——选择 Canceling 模式时对应增加刚度移动频率，选择 Damping 模式时对应增加阻尼。如果排除主导模态后 Peak 仍然超标，说明需要多模态协同优化，应考虑系统性优化方法（如拓扑优化提升整体刚度）。
本篇深入解析了 SnRD 根因分析的理论基础和工具使用方法。模态贡献分析定位问题根源，模态敏感性分析量化改进效果，两者结合为结构优化提供了从诊断到验证的完整方法论。掌握这些分析方法，工程师才能从"发现问题"走向"理解问题"，最终实现"解决问题"的闭环。
