SnRD模型构建：连接创建与导入流程

模型构建是 SnRD 异响分析的第一步，也是决定后续分析质量的关键环节。SnRD 的 Model Build 模块负责将标准的有限元模型转化为适合异响分析的格式——创建连接、定义界面、导入 DTS 文件，为 E-Line 创建和工况定义做好准备。本篇详细讲解 SnRD 的自动连接创建、手动连接创建和模型导入流程。

一、Model Build 概述

在标准 NVH 分析中，部件之间的连接通常使用刚性单元（RBE2/RBE3）或焊缝模拟。然而，SnRD 的异响分析需要在这些连接位置提取相对位移数据，刚性连接会约束相对运动，导致无法获取真实的界面位移。因此，Model Build 的核心任务是将刚性连接转换为柔性连接（CBUSH/CBAR），使连接位置允许产生相对位移。

Model Build 支持两种连接创建方式：自动创建（Auto Connection Creation）和手动创建（Manual Connection Creation）。自动方式适合快速批量处理模型中的所有界面，手动方式适合对特定界面进行精细控制。两者可以结合使用——先用自动方式创建大部分连接，再用手动方式补充和调整关键界面。

二、自动连接创建

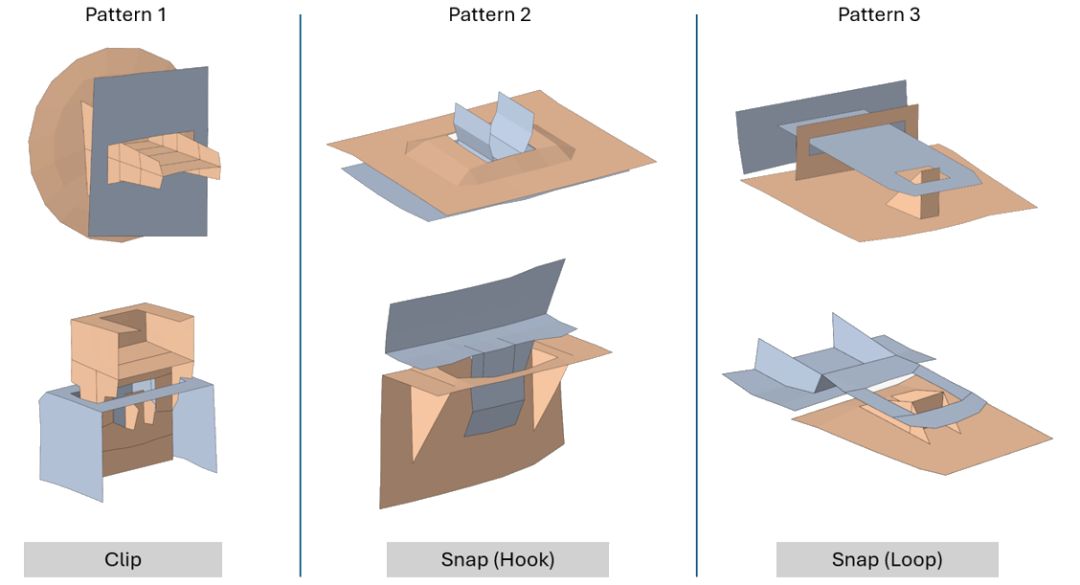

自动连接创建（Auto Connection Creation）是 SnRD 提供的高效建模工具，可以自动搜索模型中的界面并批量创建柔性连接。SnRD 支持三种自动连接创建方式，根据模型中几何数据的类型选择不同的搜索方法。

Nodes（节点搜索）

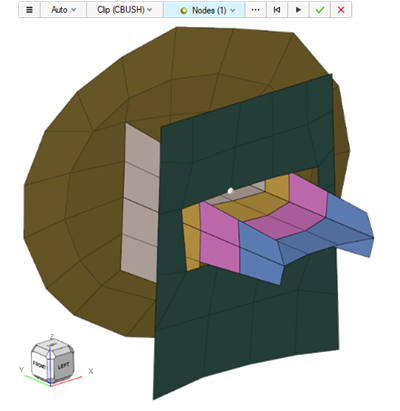

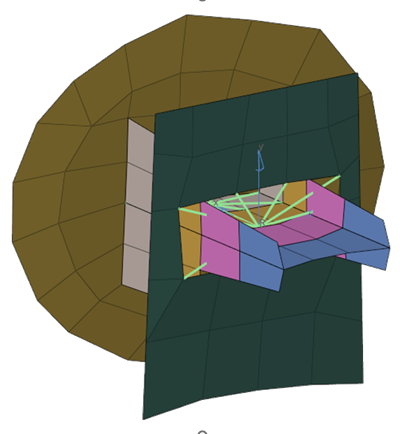

Nodes 方式基于有限元模型的节点进行界面搜索。系统自动搜索相邻组件之间距离在容差范围内的节点对，并在这些位置创建柔性连接。这种方式适用于所有类型的有限元模型，不依赖额外的几何数据。

Features（特征搜索）

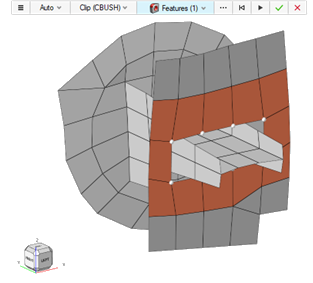

Features 方式基于几何特征（如边线、面）进行界面搜索。当模型包含 CAD 几何特征时，系统可以根据几何特征精确识别组件界面，并在特征位置创建连接。这种方式的优势在于可以沿几何边界均匀分布连接点，获得更规则的连接布局。

Solids（实体搜索）

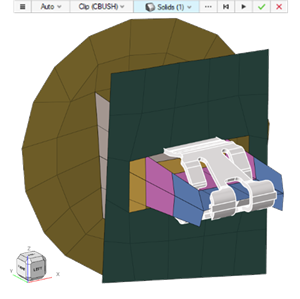

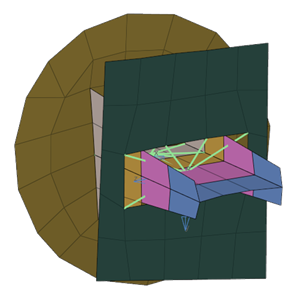

Solids 方式针对实体单元模型进行界面搜索。对于包含实体单元的模型，系统自动识别实体表面之间的接触区域，并在这些位置创建柔性连接。这种方式特别适用于注塑件、铸造件等实体单元模型的异响分析。

选择建议：如果模型是纯壳单元模型，使用 Nodes 或 Features 方式；如果是实体单元模型，使用 Solids 方式；如果模型包含多种单元类型，可以分别使用不同方式处理不同区域。搜索容差的设置需要根据模型网格尺寸合理调整——过小会遗漏界面，过大会产生错误连接。

三、手动连接创建

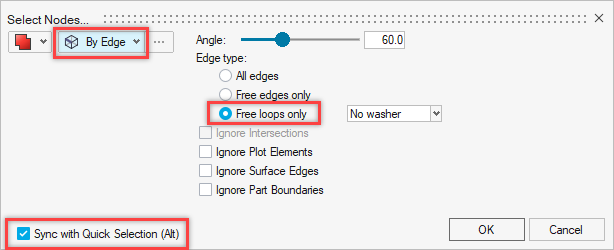

手动连接创建（Manual Connection Creation）允许工程师逐一定义连接位置和参数，适用于自动搜索无法覆盖的特殊界面或需要精确控制的关键界面。手动创建支持 CBUSH 和 CBAR 两种连接类型。

CBUSH 与 CBAR 连接类型

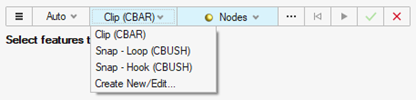

CBUSH 是弹簧阻尼单元，可以定义六个自由度的刚度（K1-K6）。在 SnRD 中，CBUSH 用于模拟连接位置在不同方向的柔性，刚度值直接影响连接处的相对位移。CBAR 是梁单元，用于模拟具有弯曲刚度的连接。两种单元类型的选择取决于连接的物理特性——焊接点通常使用 CBUSH，螺栓连接可以使用 CBAR。

LCS（局部坐标系）方法

手动创建连接时，需要为每个连接定义局部坐标系（LCS，Local Coordinate System）。LCS 确定了连接的间隙方向（Z 轴）和切向方向（X/Y 轴），直接影响后续 E-Line 上的相对位移提取方向。SnRD 提供多种 LCS 定义方法，包括基于节点法向、基于几何特征和手动指定方向。

LCS 提示：间隙方向（Z 轴）的定义是手动连接创建中最关键的步骤。错误的间隙方向会导致后续 E-Line 提取的相对位移方向错误，使 Rattle 评估结果失真。建议在创建连接后，使用可视化工具检查 LCS 方向是否与实际间隙方向一致。

四、导入模型与 DTS 文件

除了在 HyperMesh 中直接创建连接，SnRD 还支持从外部导入已准备好的模型文件。Import Model 功能支持多种文件格式，包括 .fem（OptiStruct 求解器文件）、.hm（HyperMesh 模型文件）和 DTS（Design Tolerance Specification）文件。

DTS 文件格式

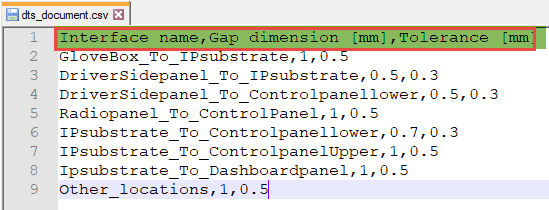

DTS 文件是设计公差规范文件，包含了各界面的设计间隙（Gap）、制造容差（Tolerance）和界面名称（Interface Name）等信息。DTS 文件通常以 CSV 格式存储，每行定义一个界面的公差信息。

DTS 文件的核心列包括：Interface Name（界面名称，用于与 E-Line 映射）、Gap（设计间隙，单位 mm）、Tolerance（制造容差，单位 mm）。导入 DTS 文件后，SnRD 会自动将公差信息分配到对应的 E-Line，无需手动逐一设置。

五、启动 SnRD 与工作目录

启动 SnRD 的方式是在 HyperMesh 的功能区中切换到 SnRD 工具集。SnRD 的工具分布在 SnRPre 和 SnRPost 两个功能区中——SnRPre 用于前处理（模型构建、E-Line 创建、工况定义、导出），SnRPost 用于后处理（风险评估、根因分析、优化建议）。启动 SnRD 时，系统会自动将模型复 制到工作目录（Working Directory），确保原始模型文件不受修改。

工作目录管理：SnRD 在工作目录中保存模型副本、导出的求解器文件、结果文件和报告文件。建议每次分析使用独立的工作目录，避免不同分析项目的文件混清。工作目录的路径中不应包含中文字符和空格，以避免求解器路径解析问题。

六、SnRPre 与 SnRPost 功能区

SnRD 的工具按功能组织在两个功能区中，理解各功能区工具的组织逻辑有助于高效使用 SnRD。

• 1.SnRPre 功能区

  ：包含 Import（导入模型）、Model Build（模型构建）、Create E-Line（创建评估线）、Manage E-Line（管理评估线）、Setup Constraints（设置约束）、Define Loadcase（定义工况）、Export（导出）等前处理工具

• 2.SnRPost 功能区

  ：包含 Risk Assessment（风险评估）、Sensitivity Analysis（敏感性分析）、Combined Loadings（组合载荷）、Optimization（优化）、DOE/Stochastics（变异性研究）、Report（报告）等后处理工具

两个功能区的切换基于分析阶段——前处理阶段在 SnRPre 中工作，完成模型导出和求解后，切换到 SnRPost 进行后处理。SnRPost 中的工具依赖于 SnRPre 导出的求解器文件和求解结果，因此两个功能区的工作是严格顺序依赖的。

本篇详细讲解了 SnRD 模型构建的完整流程，从自动连接创建的三种搜索方式到手动连接的精细控制，再到模型导入和 DTS 文件处理。掌握这些操作是建立高质量 SnRD 分析模型的基础，为后续 E-Line 创建和工况定义提供可靠的模型准备。
