电机热点的形成与散热路径
温度最高的位置，不一定是发热最多的位置。一个部件自身损耗较小，也可能因为散热路径受限，或接收了邻近部件传来的热量而升温。温度云图展示的是多种传热过程共同作用后的状态，不能直接当作损耗分布图。
下面结合 FM_039 风冷永磁同步电机案例，说明热点分析应当关注的几个环节。案例图片用于展示计算中的温度差异，机理示意用于解释一般原理，两者不混作同一项证据。
发热分布决定热量来源
电机中的损耗并不集中在一个位置。电流通过绕组产生铜耗，交变磁场会在铁心中产生铁耗；永磁体、转子等部件也可能存在涡流损耗。此外，轴承摩擦和风阻等过程同样涉及能量耗散。具体哪些损耗需要纳入热模型，应由电机结构和研究工况决定。
进行热仿真时，应先区分部件总损耗与单位体积发热量。两块部件具有相同总损耗，并不意味着相同的局部热源强度。把总损耗分配到不同体积，或采用不同空间分布，会改变局部温度梯度。
运行工况也会影响这种分配。负载、转速和电流改变后，各类损耗不一定按同一比例增减。因此，一张温度云图对应的是特定热源输入和冷却条件，不能脱离这些条件推断电机在其他工况下的热点位置。
热量需要经过连续路径
对于依靠外部风扇冷却机壳的电机，空气通常不会直接接触全部内部发热区域。槽内绕组的部分热量，需要经过绝缘与浸渍材料传入定子铁心，再通过装配接触面传到机壳，最终由机壳及散热筋向外部空气散出。
这只是其中一条路径。端部绕组还可以与内部空气和相邻结构换热；转子热量也可能沿轴向、经气隙等不同方向传递。实际电机相当于多条传热路径相互连接，各路径承担的热量需要结合结构和边界条件确定，不能默认全部热量都经过同一条通道。

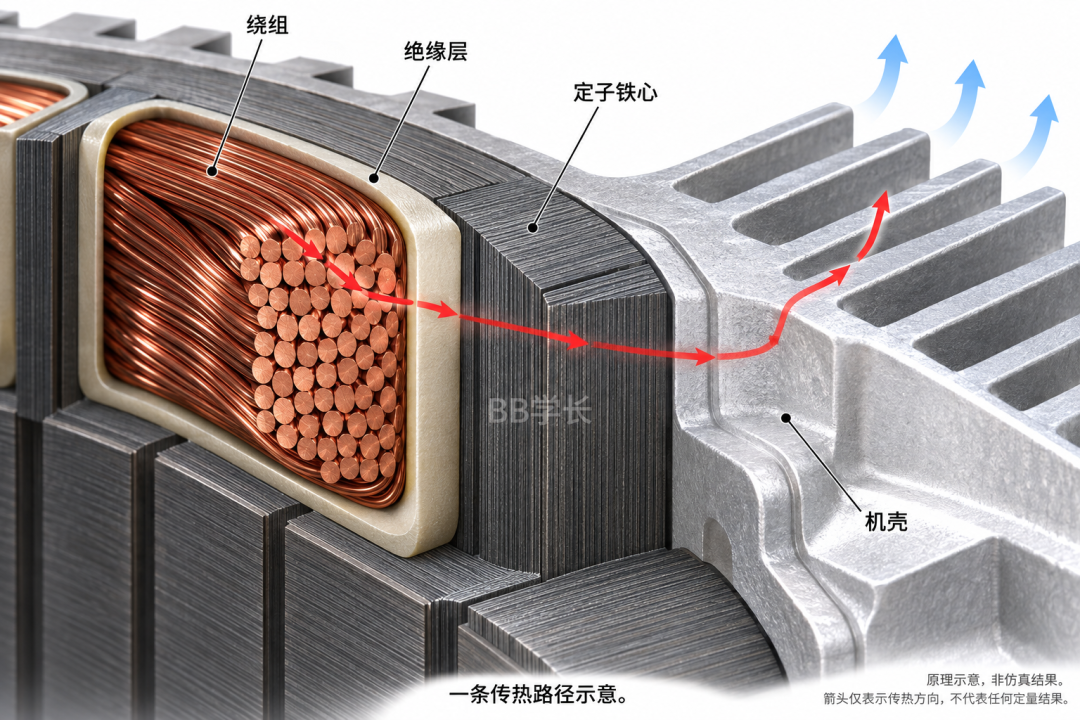

图注：绕组、绝缘层、定子铁心与机壳的一条传热路径。
描述一段路径是否容易传热，可以使用“热阻”这一概念：传递相同热流时，需要的温差越大，热阻越大。在稳态、单一等效路径的简化条件下，可以用 ΔT＝Q·R 表示，其中 Q 为通过该路径的热流率，R 为热阻。
这个关系适合建立直观认识，却不能直接套用为整台电机的定量结论。多热源、多路径系统中，需要先明确两个测温位置，以及它们之间实际通过的热流，不能把任意两个部件的温差除以整机总损耗，就认定得到了某个接触面的热阻。
接触界面也会影响温差
零件在几何模型中贴合，并不意味着真实装配中处处紧密接触。表面粗糙度、微小间隙和装配压力等因素，会影响界面传热。这种阻碍称为接触热阻。

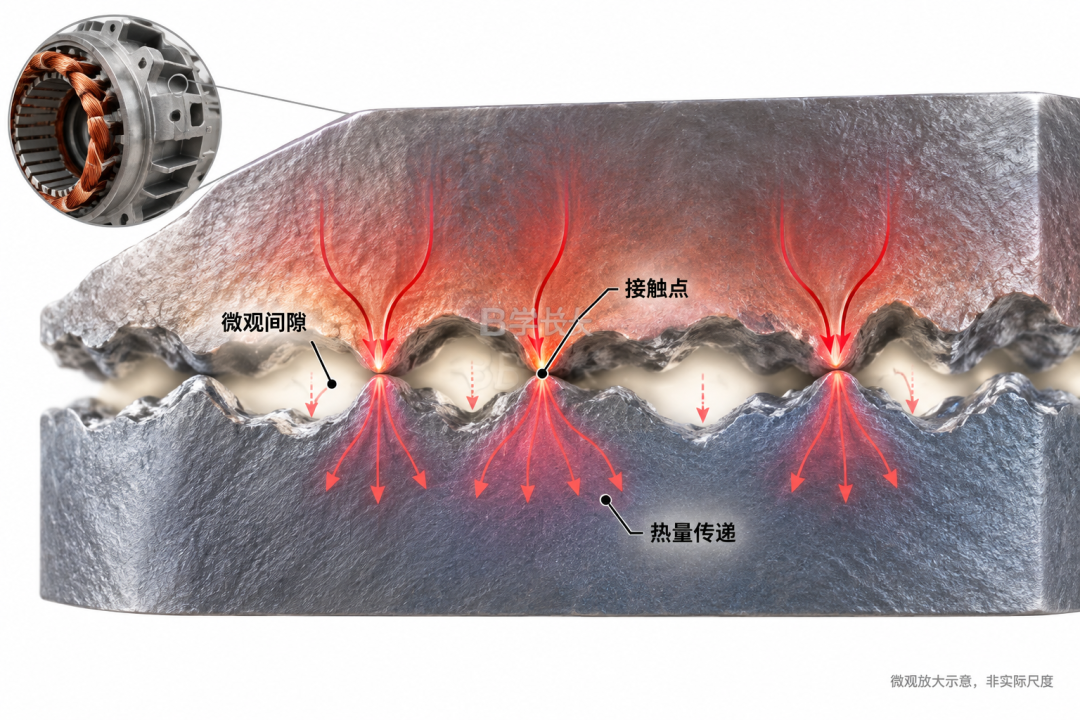

图注：接触界面的微观放大示意，起伏与间隙不按实际尺度绘制。
例如，定子铁心与机壳之间的接触条件会影响向外导热。若模型将两者设置为理想导热连接，就没有反映实际接触带来的额外温差。反过来，未经依据设置过大的接触热阻，也可能把内部温度抬高。Ansys 的接触热阻说明介绍了这类界面对电机热分析的影响。
绕组本身也不是均匀的实心铜块。导体、绝缘层、浸渍材料和空隙共同影响传热，沿导体方向与横跨导体方向的等效导热能力可能不同。因此，绕组采用等效材料时，应检查导热参数的来源和方向性，而不仅核对铜的导热系数。绕组方向性导热建模
外部风冷只是其中一环
外部风扇主要改变机壳周围的空气流动和表面对流换热条件。它能否有效降低内部温度，还取决于内部热量能否顺利到达外表面。
如果一条散热路径的主要阻力集中在内部材料或接触界面，继续改善外部对流，对内部热点的降温收益可能逐渐减小。但这只是需要验证的工程假设，不能看到“内部热、外壳冷”，就立即判定接触热阻过大。
同样，风扇附近出现局部高风速，也不能代表所有散热筋获得了同样的冷却。读图时应关注气流是否覆盖有效散热区域，以及空气与固体表面的温差。风速、换热面积和温差共同影响换热，不能只盯住速度最大值。
从云图定位到原因验证

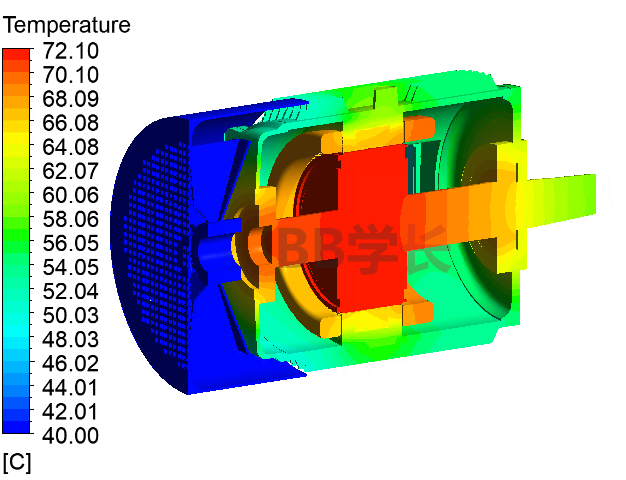

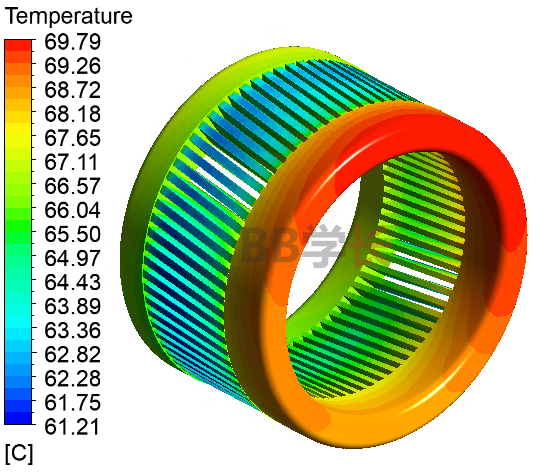

FM_039 的整机与定子绕组结果展示了不同区域的温度差异。局部图中的红色不一定比整机图中的黄色更热，因为两张图可能采用不同的色标范围。应先读色标数值，再比较部件位置，不能跨图直接按颜色排序。
当前素材没有完整列出各部件损耗和接触热阻取值，因此，这些图可以帮助定位温度差异，尚不足以确认哪段热阻起主导作用，更不能据此声称修改某个结构必然降温多少。
进一步分析时，可先核对各部件损耗分配，再检查热点通向机壳或其他冷却边界的材料与连接关系，最后统计关键界面的热流和整体能量收支。若要检验接触或外部冷却的影响，应在相同热源、环境条件和一致计算要求下，分别改变一个参数，比较热点温度和热流分配是否发生变化。
热点分析的目标，是把“哪里温度高”转化为可验证的传热问题。降低损耗、改善内部导热和加强外部冷却作用于不同环节，只有分清具体路径，才能选择有依据的改进方向。
