COMSOL电介质极化仿真怎么做？从理论到实操的完整记录

导读：大家好，我是仿真秀专栏作者——多物理场老邪，目前在仿真秀制作COMSOL热流固磁仿真系列课。最近拿到一份工程师做的电介质极化仿真案例，看完觉得挺有代表性的——很多新手容易踩的坑，这个案例里都有涉及。索性整理成一篇文章，把静电仿真里几个关键问题讲清楚。

一、先聊聊大环境：静电仿真还有必要专门学吗？

做仿真的朋友应该都有感觉，这几年电磁方向的需求涨得很快。新能源汽车里的电机、电池，5G的射频器件，还有传统的电力设备、电容器件，都离不开电磁仿真。静电场作为电磁学最基础的一块，反而容易被忽视——很多人觉得静电不就是加个电压算一下嘛，有什么难的。

但实际做项目的时候就会发现，静电仿真的坑一点不少：

• 为什么我的电容值和理论公式算出来差了 20%？

• 边界条件到底选终端还是电势？零电荷和悬浮电位有什么区别？

• 为什么同样的模型，换个网格结果就变了？

• 仿真结果怎么和实验对不上？

这些问题，归根到底还是基础不牢。会操作软件和真正懂物理，中间差着好几个量级。

COMSOL 之所以在高校和企业里用得越来越多，一方面是多物理场耦合确实强，另一方面，它的静电模块接口全、边界条件丰富，复杂的介电问题、屏蔽问题都能做。但工具越强，对使用者的物理功底要求也就越高——按钮谁都会点，点得对不对是另一回事。

二、做静电仿真，这几个坑你踩过几个？

坑1：不建空气域，忽略边缘场效应

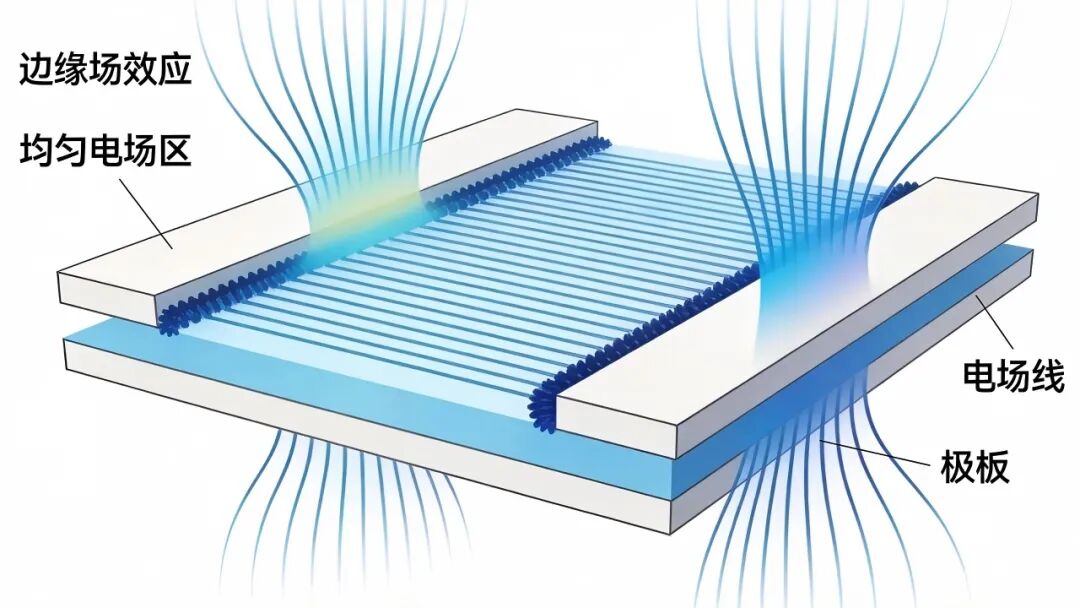

这可能是新手最常犯的错误。课本里的平行板电容是无限大的，电场全部集中在极板之间。但实际电容是有限尺寸的，极板边缘的电场线会"溢"出来，绕到空气中去——这就是边缘场效应。

如果你建模的时候只建了极板和介质，没加外部空气域，相当于强制把电场线都限制在内部，算出来的电容值肯定偏大。差多少呢？看极板的厚宽比，差 10%~30% 都很正常。

坑2：边界条件选不对

静电仿真里边界条件是灵魂，选错了结果就完全不对。常见的困惑：

• 终端（Terminal）和电势（Electric Potential）有什么区别？不都是加电压吗？

• 零电荷（Zero Charge）和悬浮电位（Floating Potential）什么时候用哪个？

• 导体极板应该加体终端还是面终端？

这些问题，很多教程只告诉你"选这个"，不告诉你为什么选这个。结果就是换个场景就不会了。

坑3：只会看云图，不会做定量分析

仿真跑完，出一张漂亮的电场云图，就完事了？远远不够。工程上需要的是具体数值：电容多大？最大电场在哪个位置？介电屏蔽效率是多少？

这就需要自定义后处理——比如用电能法算电容、用参数化扫描做优化、用线积分算电场分布。这些技能，决定了你是"画图的"还是"解决问题的"。

坑4：从不和理论解对比

很多人做完仿真，觉得结果"看起来挺对的"，就交差了。但到底对不对？心里没底。

其实静电学的很多问题都有解析解——平板电容、圆柱电容、球对称问题，理论公式都是现成的。建模的时候先找一个有解析解的简单工况跑一遍，对得上，再去做复杂的工况。这是做仿真的基本素养。

三、实操案例：平行板电介质极化仿真

下面就用一个具体案例，把上面说的这些点串起来。这个案例是工程师做的一份技术文档，我把关键步骤整理出来。

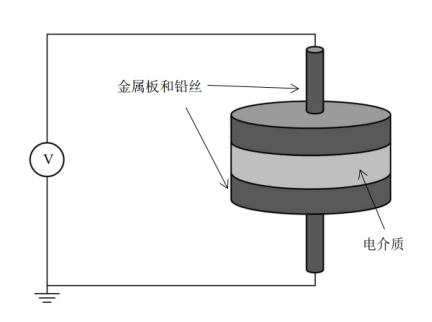

问题：一个平行板电容器，中间介质是石英玻璃（相对介电常数 εr = 4.2），上下是金属极板，上极板加 1V 电压，下极板接地。求内部电场和电势分布。

听着简单对吧？但要做对，每一步都有讲究。

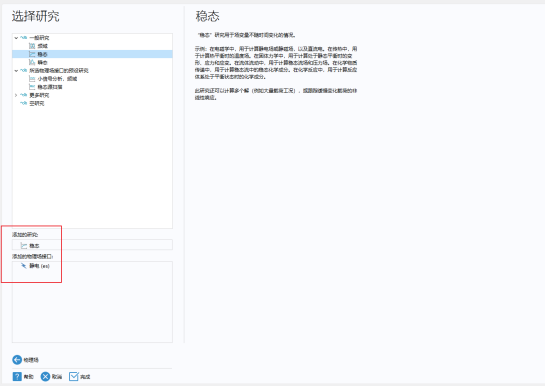

第一步：物理场选择

选稳态静电模块（Electrostatics, es），研究类型用稳态。这个没什么好说的，直流电压下的静电场分布，就是稳态问题。

第二步：几何建模

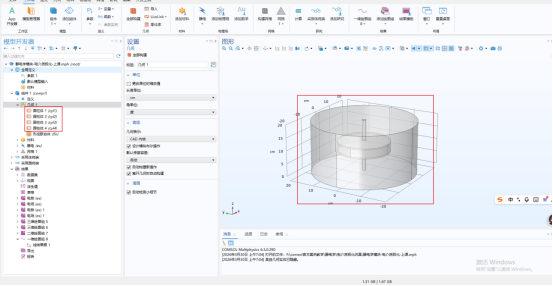

重点来了。这个模型不是两块板加中间介质就完了，而是建了 4 个同轴圆柱体：

• 最外层：大圆柱空气域（捕捉边缘场）

• 中间层：上下金属极板 + 电介质

• 中心：电极引线（细圆柱）

为什么要这么建？两个原因：

第一，必须有空气域。前面说了，边缘场效应是真实存在的，不建空气域就等于人为把电场关在里面，结果不准。空气域建多大？一般取电容尺寸的 3~5 倍就够了，再大边际收益很低，还增加计算量。

第二，电极引线要建出来。真实的电容是有引线的，引线本身也会影响电场分布。当然，如果只关心电容中心区域的结果，引线可以简化甚至省略；但如果要算边缘场或者整体电容，最好还是建上。

单位用 cm，这个看个人习惯，只要统一就行。

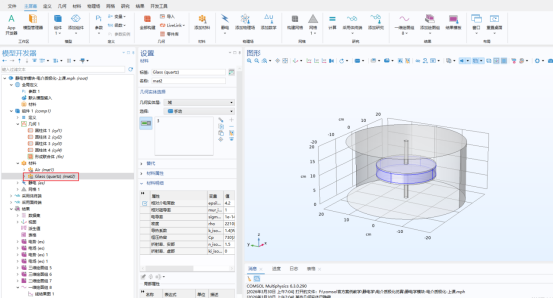

第三步：材料设置

两个材料：

• 电介质区域：石英玻璃，εr = 4.2

• 其余区域：空气，εr = 1

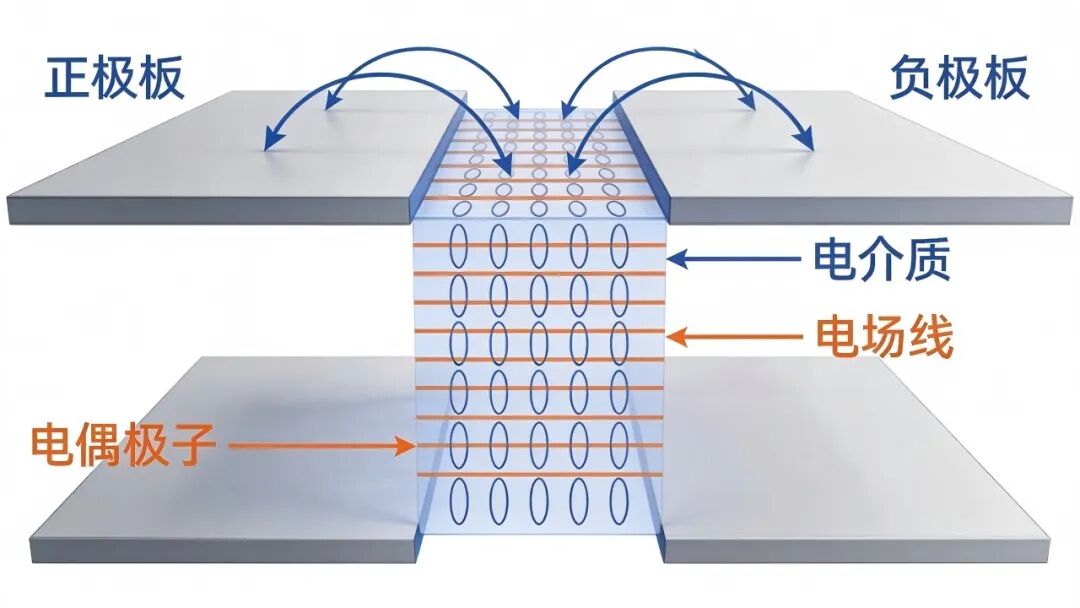

这里说一下介电常数的物理意义。εr 越大，说明介质越容易被极化——在外电场作用下，介质分子的正负电荷中心会偏移，形成电偶极子，这些偶极子产生的附加电场（退极化场）会削弱内部的总电场。所以同样的电压下，高介电常数的介质能存储更多电荷，电容也就更大。

第四步：边界条件设置

这一步最容易出错，列个表说清楚：

几个说明：

1、为什么用终端不用电势？ 两者都能加电压，但终端会自动计算终端电荷，方便后续算电容。如果用电势边界，后处理要自己积分表面电荷密度，麻烦一些。

2、为什么加在表面不加在体上？ 理论上，理想导体静电平衡时内部电场为零，整个导体是等势体，加在体上还是面上结果应该一样。但数值计算有误差，面终端只约束表面，结果通常更干净一些。体终端和面终端的差异，也是判断网格是否足够密的一个参考——如果差得比较多，说明网格还得加密。

3、外边界为什么用零电荷？ 零电荷边界的物理意义是电场线垂直于边界，也就是模拟"无穷远"的效果。空气域取得足够大时，外边界的电场已经很弱了，用零电荷是合理的。

第五步：结果分析

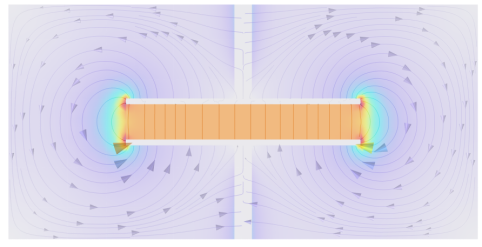

1、电场线分布.

从电场线图上能看到三个现象：

• 极板中心区域，电场线基本平行，电场均匀

• 极板边缘，电场线密集，场强明显高于中心（边缘场效应）

• 有一部分电场线从极板边缘出发，弯到空气里去了

这和理论预期完全一致。也印证了建空气域的必要性——如果不建，这些"溢出来"的电场线就没地方去，结果肯定不对。

2、电压分布

沿电容中线截一条线，画电压分布曲线，可以看到电势从 0V 线性上升到 1V，是一条标准的直线。

E = -dV/dy，斜率恒定说明电场强度是均匀的。这和平板电容的理论解完全吻合。

做仿真的一个好习惯：凡是有解析解的问题，一定要对比。对得上，说明模型没问题；对不上，就回去找原因——是边界条件错了，还是网格不够密，还是物理理解有偏差。这个排查的过程，比结果本身更有价值。

四、想系统学静电仿真，可以看看这门课

这个电介质极化的案例，只是静电学里最基础的一个。工程上还会遇到更多问题：电容边缘场效应怎么定量计算？同心圆柱电容的电场分布怎么解？多层介质的屏蔽效果怎么评估？

如果你正在学 COMSOL 静电仿真，或者工作中经常要做这方面的分析，可以看看我在仿真秀官网发布的这门课——《COMSOL静电学系列快速入门合集》。课程基于 COMSOL 6.3 版本，38 讲，5 个多小时。请识别下方二维码试看。

1、课程内容分四块

第一章 电介质极化（12讲）从泊松方程讲起，体终端和面终端的对比、自定义后处理、电压分布的理论解与仿真对比——就是上面这个案例的系统展开版。

第二章 电容边缘场效应（7讲）专门讲边缘场效应，零电荷和悬浮电位的区别、参数化扫描、三种方法算电容的结果对比后处理。

第三章 同心圆柱电场与电势分布（6讲）换个坐标系讲，固定电势和固定电荷量两种边界条件，各有各的理论解，也各有各的仿真方法。

第四章 介电屏蔽效应（13讲，含1讲加餐）这部分内容最多，也最实用——单层介质、双层介质、高介电圆环屏蔽、低介电材料场景，各种屏蔽结构的建模和分析方法都讲到了。

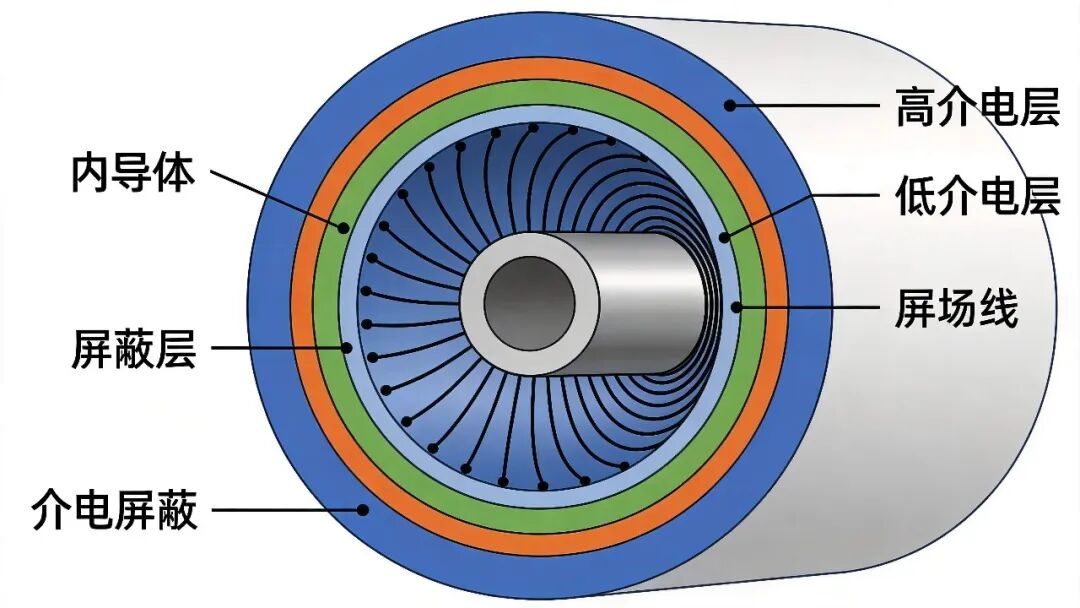

介电屏蔽效应（多层介质）示意图
