地质力学模型怎么建？
从岩心、测井到1D/3D模型
把模型尺度、岩心实验、动态—静态转换、强度估算和校准连成一条可审计工作流。
GEM岩石力学实验测井校准
课堂原图｜地质力学模型的核心组成
本课学习目标
理解1D、3D、4D模型区别；掌握岩心与测井的互补关系；建立岩石力学参数建模和校准顺序。
建模最危险的错误，是把连续测井曲线误当成真实力学性质。没有岩心锚点、深度匹配和现场验证，再漂亮的曲线也可能只是未经校准的经验关系。
CHAPTER 01
模型不是一组曲线，而是一块可计算的地下岩体
地质力学模型的核心是三大主应力、应力方向、孔隙压力和岩石力学性质，并把这些量放进断层、层位、岩性和非均质结构中。只有这样，才能模拟钻井、注采或压裂后岩体如何重新分配应力并发生变形。

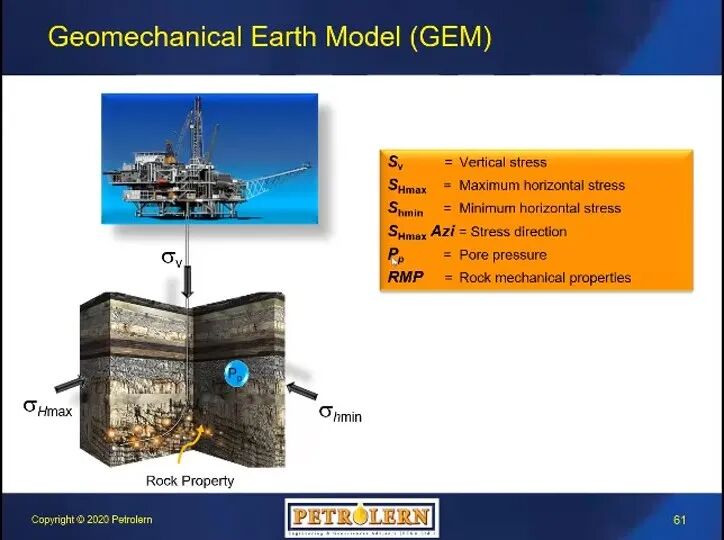

● 课堂原图
地质力学地球模型由应力、方向、孔压与岩石性质共同组成。
CHAPTER 02
1D、3D与4D模型的边界
1D模型沿单井深度建立，分辨率高、数据直接，适合泥重窗口和单井设计。3D模型把多井、地震和构造模型耦合到空间网格，适合井间预测、断层和场尺度响应。4D模型再加入时间，描述生产、注入、压实与应力演化。
● 课堂原图

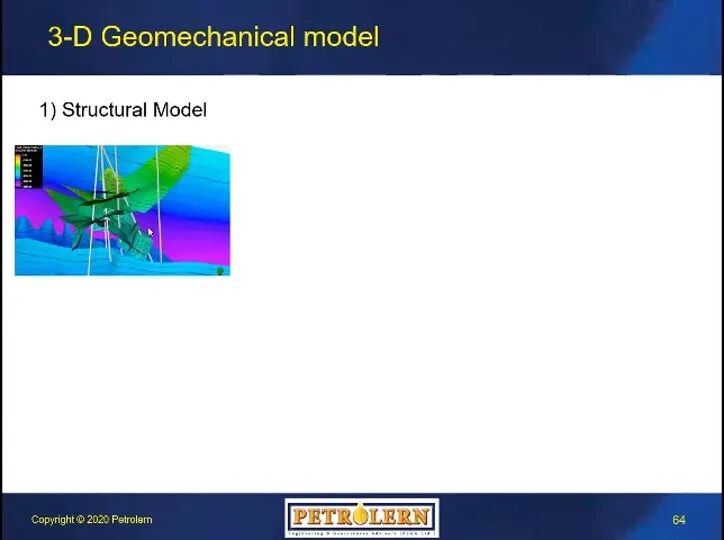

三维模型首先需要可靠的构造与网格框架。
● 课堂原图

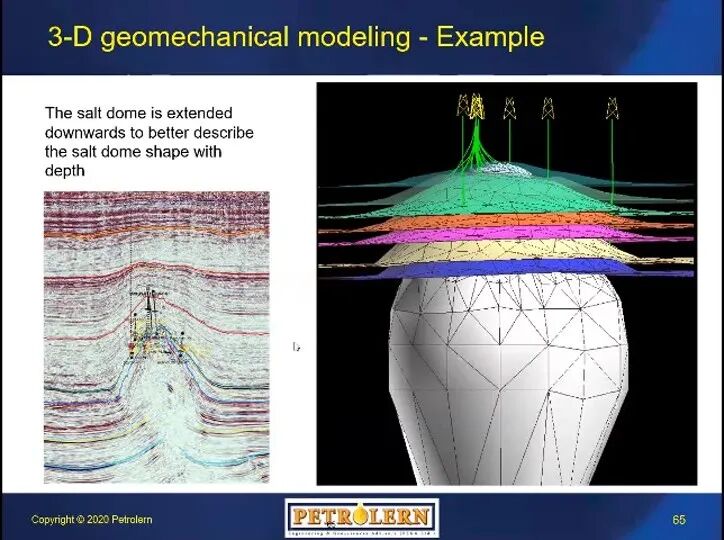

盐体等复杂构造下，网格与边界必须真实反映几何形态。
把1D曲线简单插值到三维空间，不等于真正的三维力学模型。可靠3D模型通常需要结构地质模型、岩石性质模型和流动/压力模型，并通过力学平衡求解。
CHAPTER 03
应力体制决定模型的第一层约束
Anderson断层理论用三种主应力排序描述正断、走滑和逆冲体制：正断层区常为Sv最大，走滑区Sv居中，逆冲区Sv最小。它提供远场初始约束，但盐体、断层、地形和构造弯曲会使主应力方向偏转。

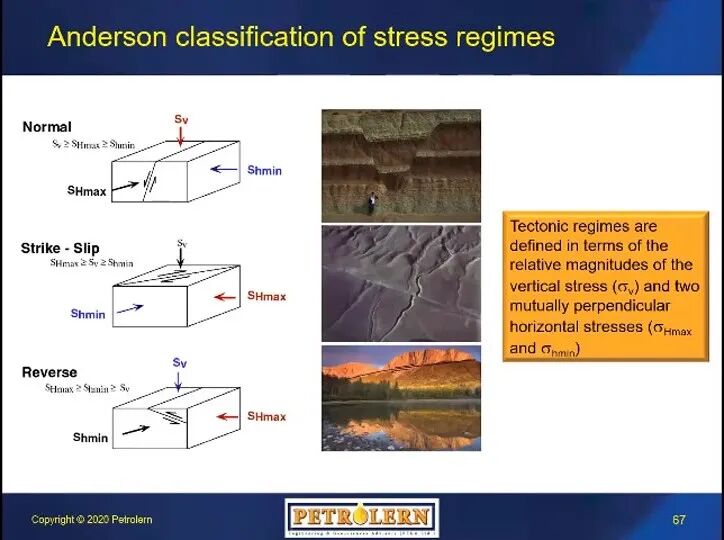

● 课堂原图
Anderson应力体制连接主应力排序与断层运动类型。
CHAPTER 04
建模工作流：顺序错了，后面的精度没有意义
推荐顺序是：资料审查与深度基准统一 → 岩性和层位 → 动态弹性参数 → 静态参数转换 → 强度参数 → 孔压 → 垂向应力 → 水平应力及方向 → 校准与不确定性 → 工程应用。每一步都要保留原始数据、经验关系和校准点的来源。
● 课堂原图

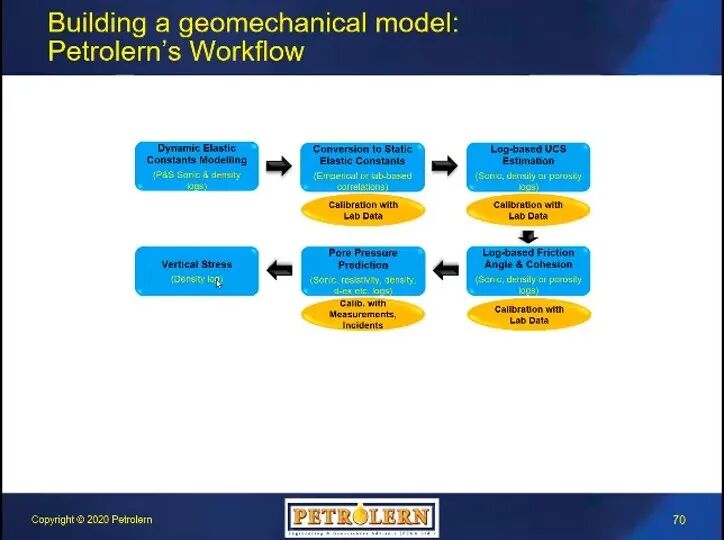

从输入资料、岩石性质到孔压和应力的完整地质力学工作流。
高质量模型的标志不是曲线光滑。地层突变、弱层和断层附近本来就可能不连续；过度平滑会抹掉真正的风险层。
CHAPTER 05
实验室与测井：点测得准，曲线看得全
岩心实验能直接测量强度、静态模量和破坏包络，物理意义清楚，但昂贵、离散且可能受取心损伤影响；测井连续覆盖全井，却主要给出动态弹性响应，强度多依赖经验关系。最佳策略是用实验做锚点，用测井做连续扩展。

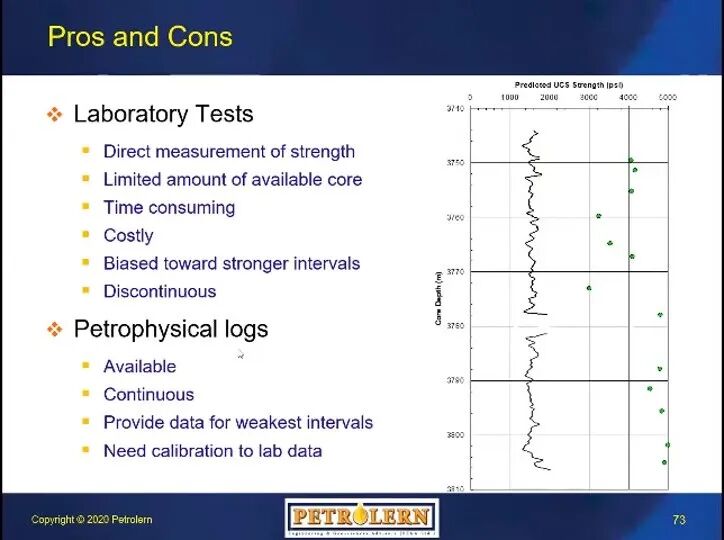

● 课堂原图
实验室数据与测井数据在直接性、连续性、成本和偏差上互补。
没有岩心并不意味着不能建模，但不确定性必须扩大，并优先使用邻井、钻井事件、成像和压力测试进行间接校准。
CHAPTER 06
岩心处理：样品在进实验室前就可能失真
卸压、温度变化、干燥、泥浆浸泡和机械振动会改变裂缝与含水状态。未支撑的整段岩心可能在吊装时弯折；页岩暴露空气后迅速开裂或水化，所得强度不再代表原位。
● 课堂原图

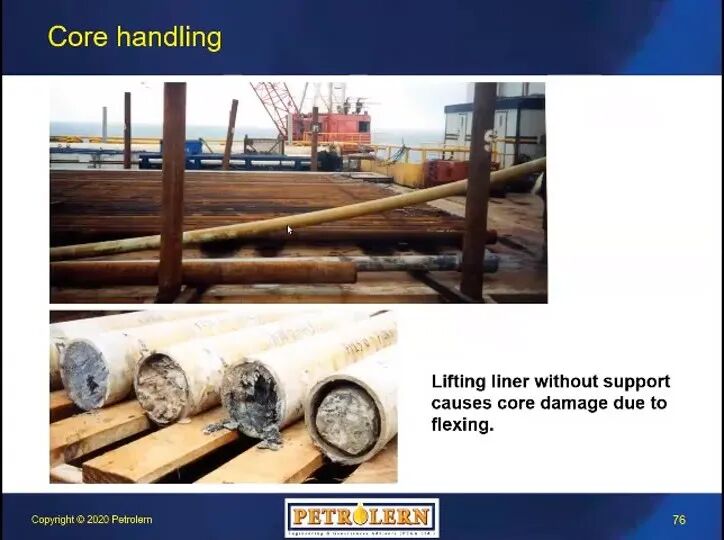

岩心搬运缺少支撑会造成难以识别的机械损伤。
● 课堂原图

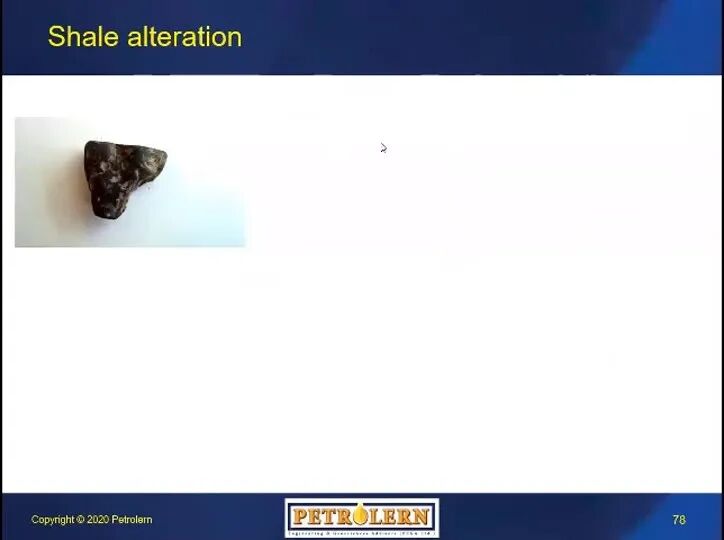

页岩蚀变和干燥裂缝可显著改变实验力学性质。
取样应覆盖目标井段、弱层和主要岩性，并为具体失效模式服务：井壁稳定、出砂、压实和断层分析需要的测试组合并不相同。

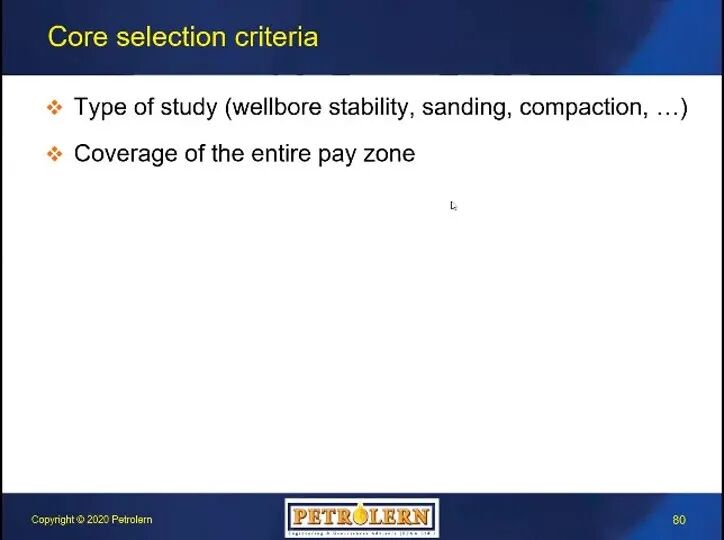

● 课堂原图
取样标准同时考虑目标问题和全层段覆盖。

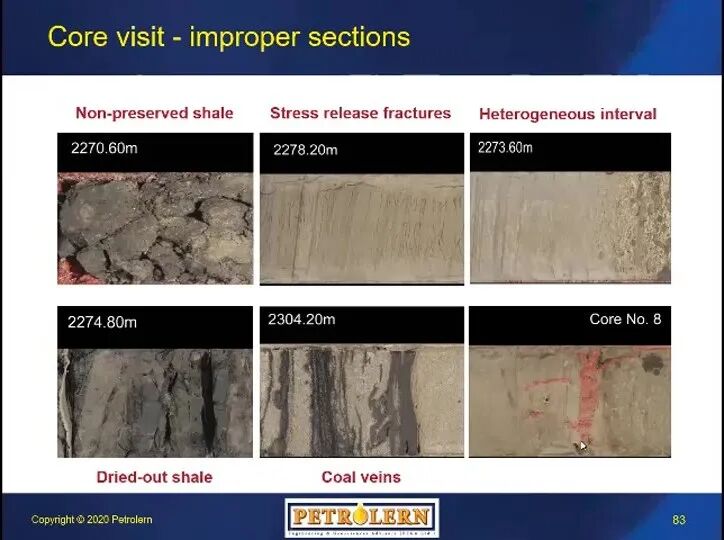

● 课堂原图
岩心巡视用于识别未取样弱层、应力释放裂缝和非均质区。
CHAPTER 07
常见岩石力学实验分别回答什么
UCS给出无围压单轴抗压强度和静态E、ν；三轴试验在多个围压下获得峰值强度、弹性参数及破坏包络；厚壁圆筒（TWC）模拟井眼式应力集中；巴西劈裂或直接拉伸测抗拉强度；直剪/弱面剪切用于层理、断层泥或天然裂缝。
● 课堂原图

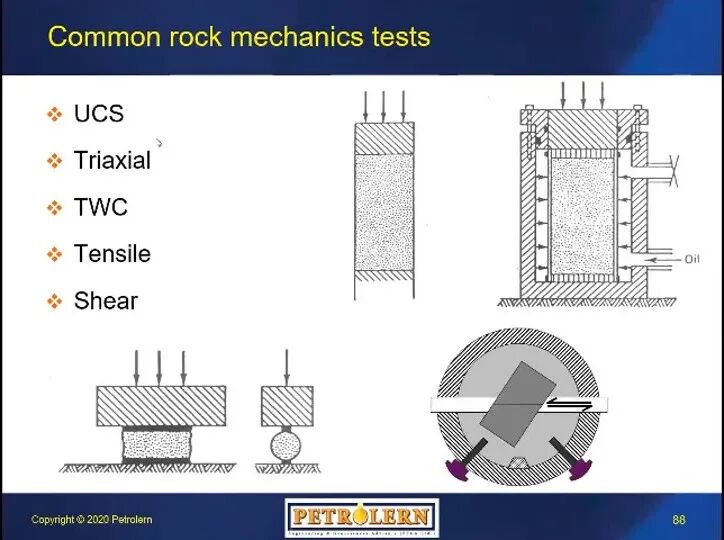

常用岩石力学试验：UCS、三轴、TWC、拉伸与剪切。
CHAPTER 08
从声波测井到静态弹性参数
密度ρ与纵、横波速度Vp、Vs可计算动态模量：
Gdyn=ρVs² Kdyn=ρ(Vp²−4Vs²/3)
再由K、G推导Edyn与νdyn。测井频率高、应变极小，动态E通常高于工程加载下的静态E，因此必须按岩性建立动态—静态转换；不能把一个区块的线性公式复 制到另一地区。

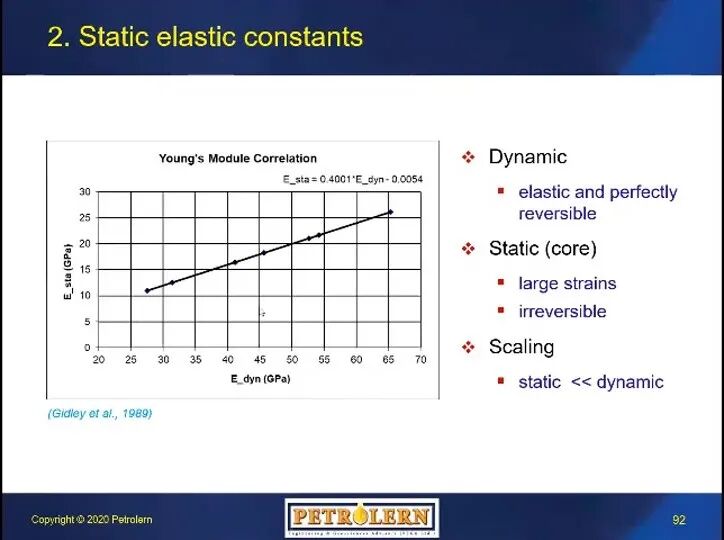

● 课堂原图
动态与静态杨氏模量需要用本区岩心建立转换关系。
CHAPTER 09
强度相关式必须“本地化”
UCS可由声波时差、孔隙度、密度或动态E经验估算，但不同岩性相关式给出的差异可能很大。摩擦角相关资料更少，黏聚力常由UCS与φ结合计算。任何经验关系都应先按岩性分组，再由实验点校准。
● 课堂原图

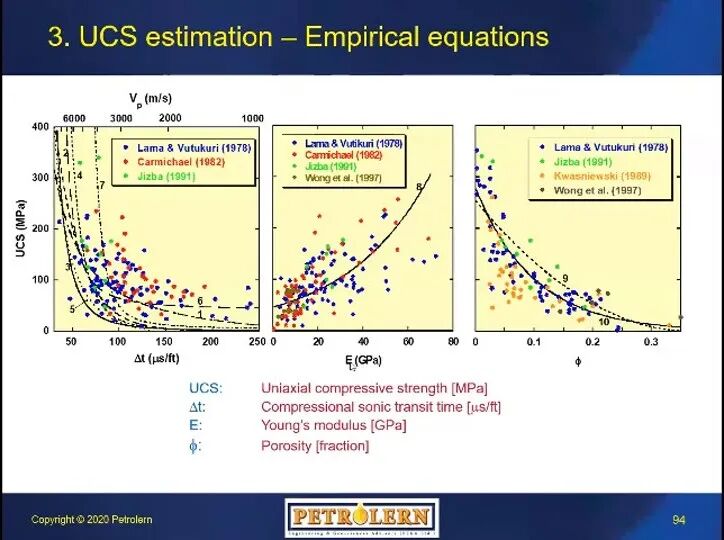

不同UCS经验式对同一测井输入可能产生显著差异。

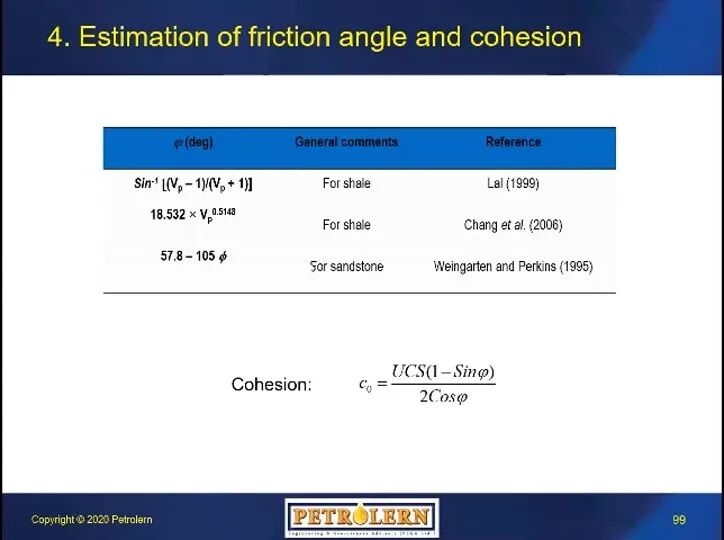

● 课堂原图
摩擦角与黏聚力估算应与选定的破坏准则保持一致。
CHAPTER 10
深度匹配与校准：最后一步其实贯穿全程
岩心深度、测井深度和钻台基准常不一致。应利用伽马、密度、孔隙度和岩性特征做core–log depth shift，再将每个实验点与正确层位匹配。一个错位几十厘米的弱层样品，可能让整段校准方向错误。
● 课堂原图

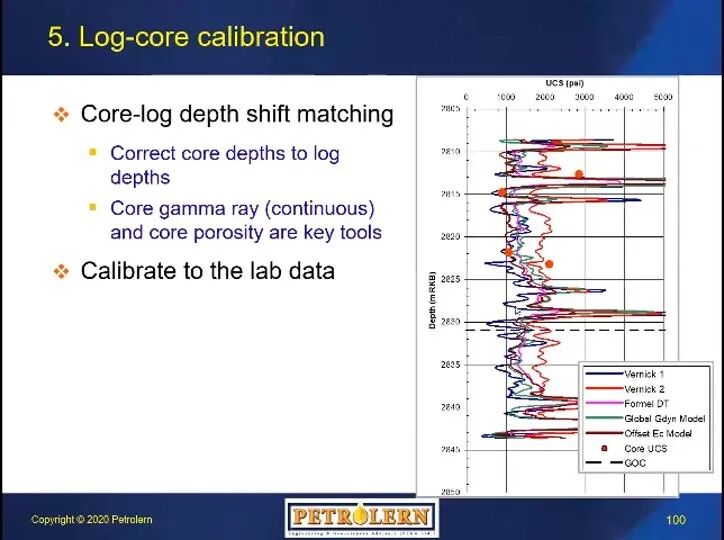

岩心—测井深度匹配后，实验点才能正确校准连续曲线。
最终模型应保留低、中、高三套参数或概率分布，并用井壁破坏、泥重、LOT/XLOT、孔压和生产响应验证，而不是只交付一条“最佳曲线”。
课堂结论
地质力学模型的可信度，取决于每一个参数能否追溯到测量、物理关系和独立校准证据。
