进阶 | 系统架构如何落地安全需求？详解FMEA、FTA与DFA分析

系统阶段的核心是将 ITEM 阶段的功能安全需求（FSR）细化为技术安全需求（TSR），并设计具体的系统架构来满足这些需求。

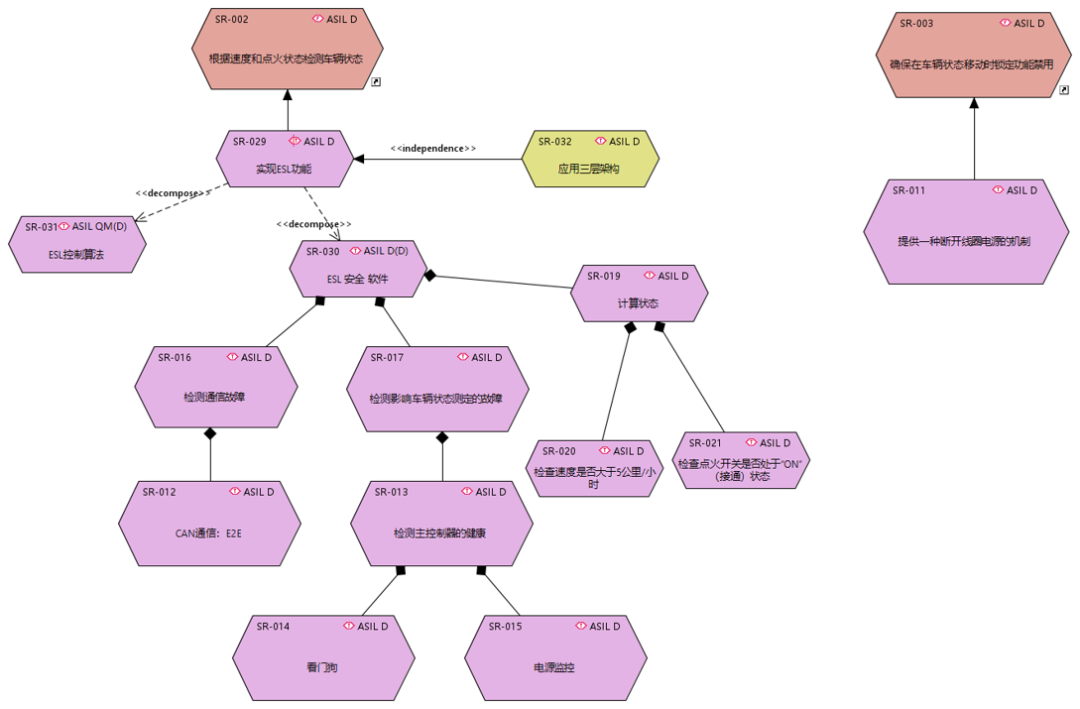

在 Medini 中，我们可以通过需求模型图将 FSR 层层分解。

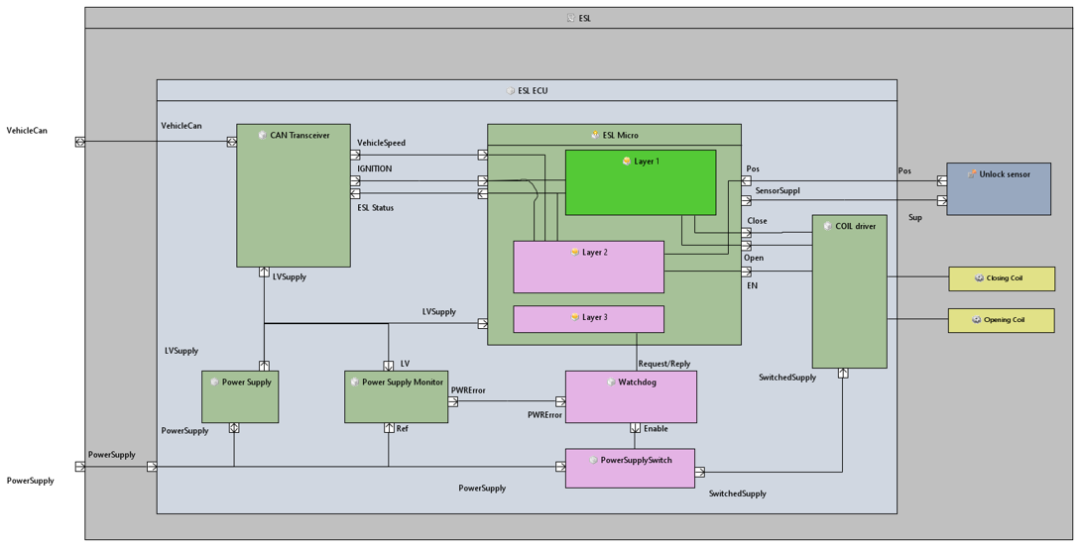

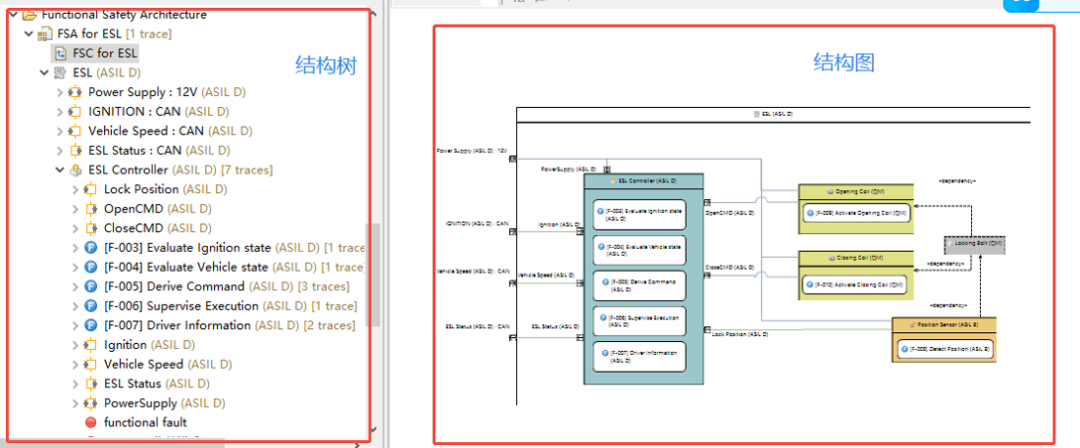

基于 SysML 建模，定义硬件组件（如 MCU, Sensor）与软件组件（Layer 1/2/3）的交互关系，并分配 ASIL 等级。

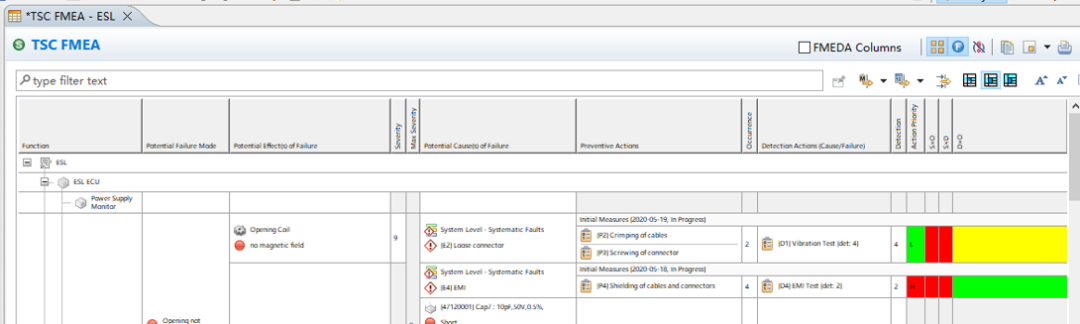

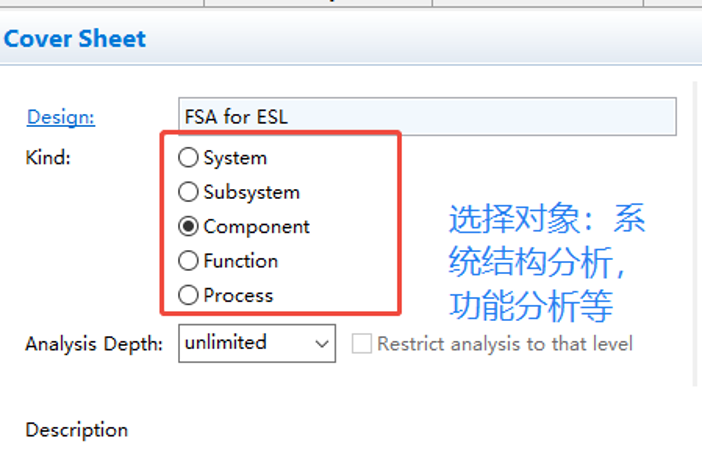

这是系统阶段最繁重的工作，Medini 提供了强大的自动化支持：

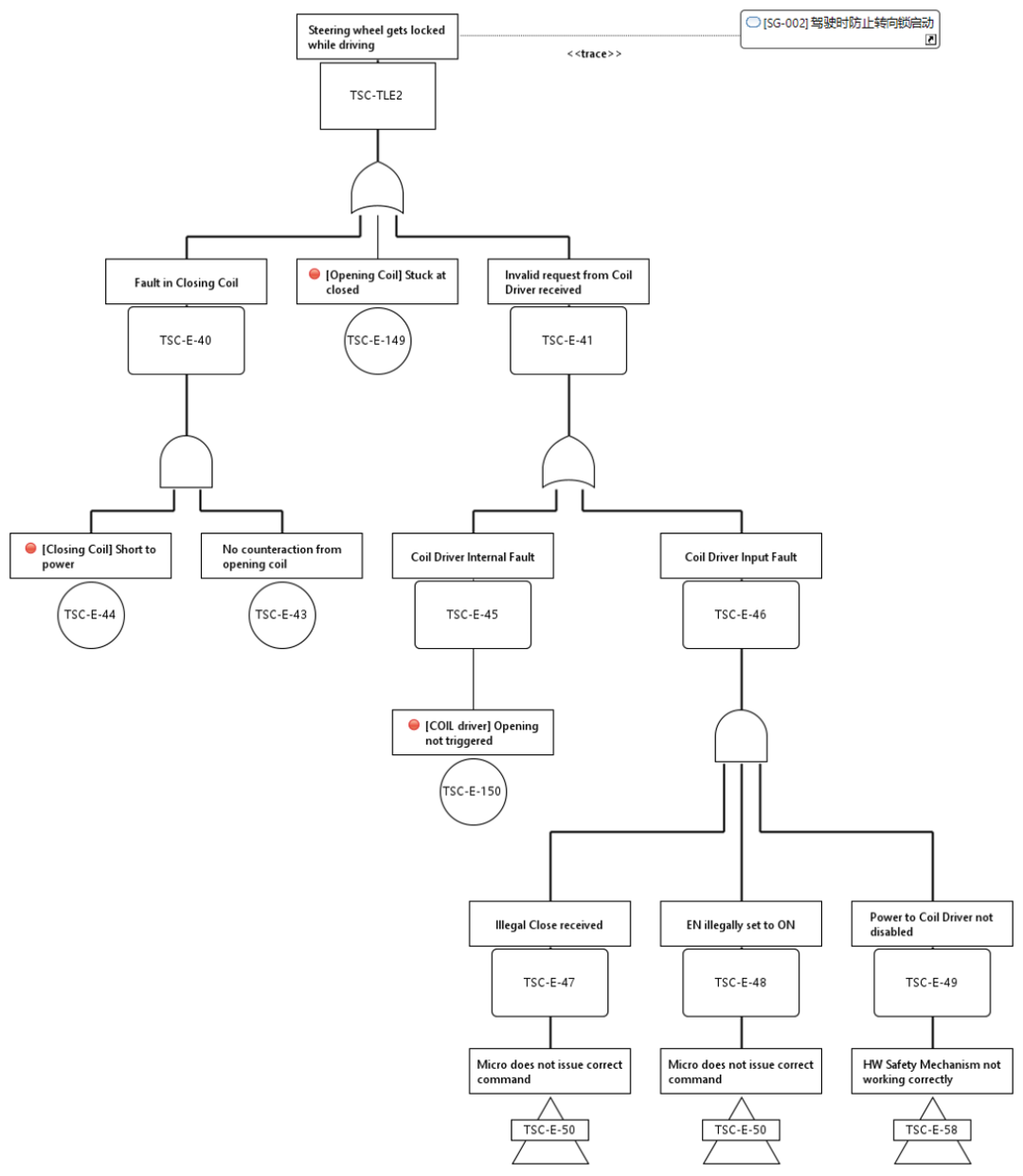

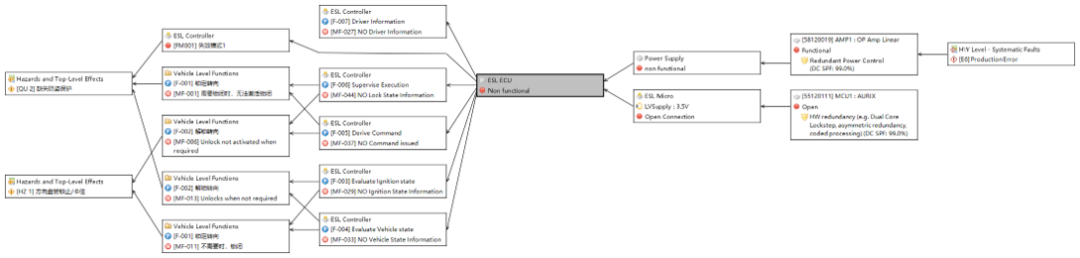

• 🌳 系统 FTA (演绎法)：针对顶层危害事件构建故障树。利用热点图（Heatmap）快速定位关键最小割集，并反向追踪到架构组件。

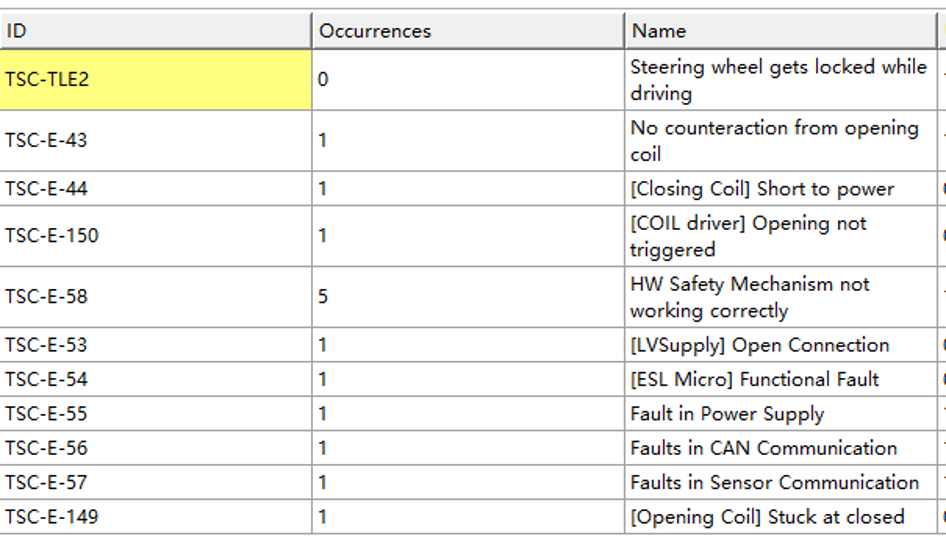

最小割集如下：

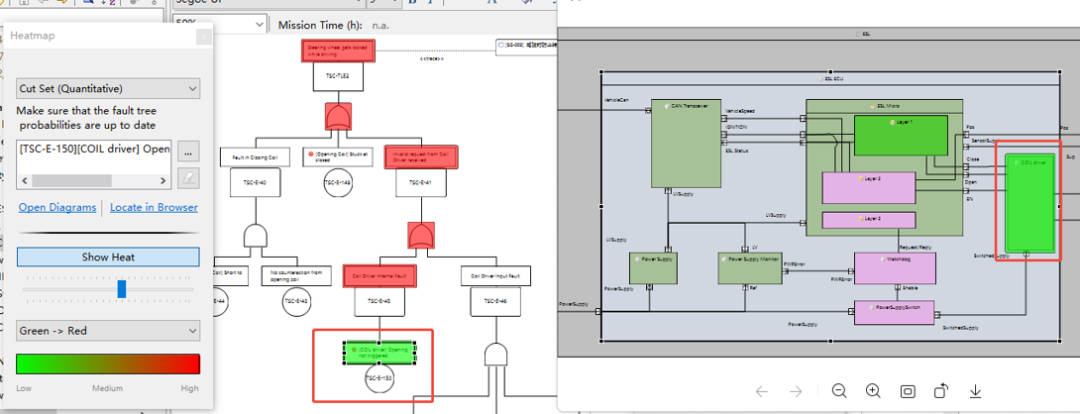

Medini的热点图可以快速找到关键热点，快速找到最小割集在故障树中位置，及关联架构或许需求等

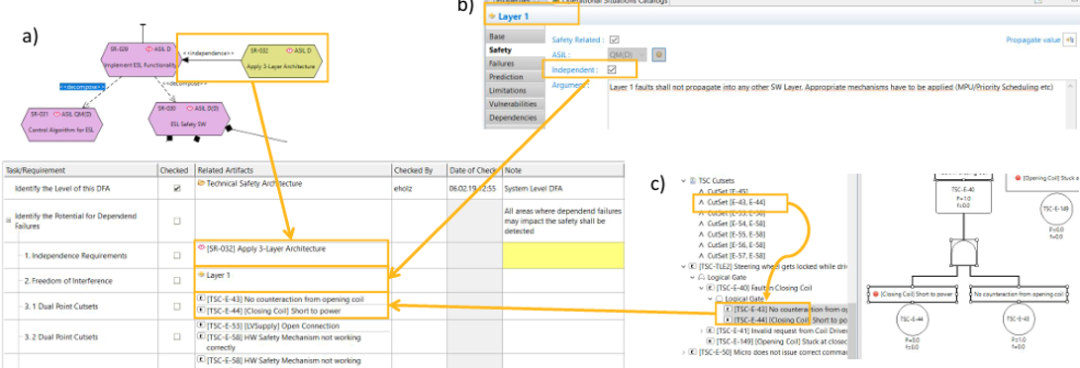

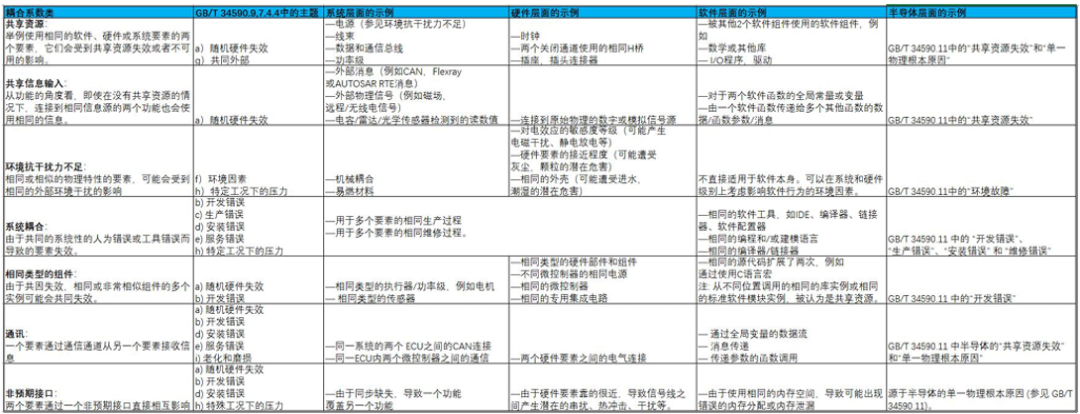

Medini中相关失效分析的预定义检查单，如下：

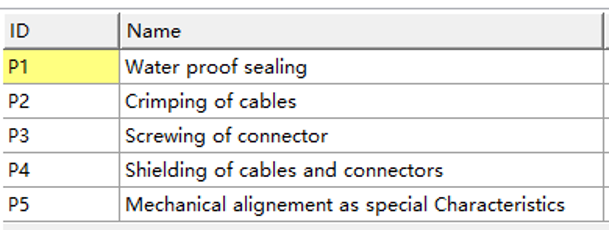

根据分析结果，我们在架构中落实安全机制：

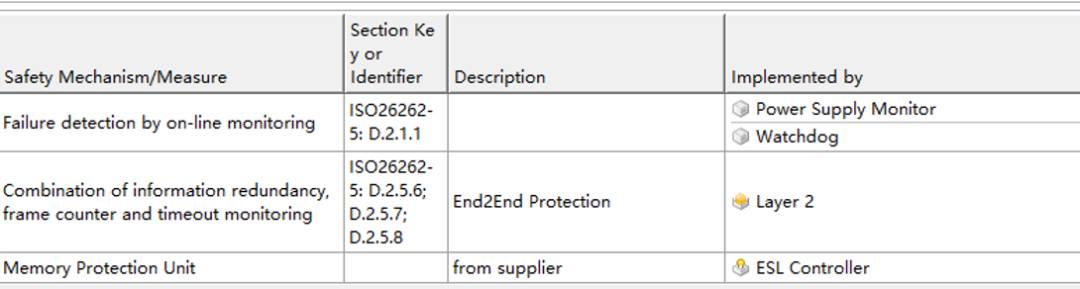

系统级安全机制：

通过 Medini 的模型化方法，我们实现了从需求到架构，再到验证的完整闭环，确保了电子转向锁系统的功能安全合规性。
