从边缘载荷到热胶合——高速电驱齿轮如何用GT-SUITE EHL仿真精准“开方”
电驱系统高转速化使齿轮弹流润滑面临油膜变薄、温升加剧等严峻挑战。本文基于GT-SUITE V2026新增的齿轮Contact EHL功能，先分析减速器基准方案缺陷，再开展宏微观联合修形优化研究。仿真结果证实复合修形方案可均衡齿面载荷、改善啮合温度与润滑油状态，维持稳定的弹性流体动压润滑。GT-SUITE的Contact EHL功能为减速器耐久性设计提供了完整的仿真-诊断-优化工程闭环。
背景
新能源驱动电机持续向高速化迭代，峰值转速最高可达 30000 r/min，远高于传统内燃机变速箱 800~6000 r/min 的工作区间，诱发多项摩擦学失效风险：
1)电机启停频繁，齿轮单位时间载荷循环次数大幅增加，接触疲劳损伤快速累积；
2)啮合滑动、卷吸速度提升，润滑油膜厚度显著变薄；
3)齿面剪切速率急剧升高，摩擦热效应被持续放大；
4)齿宽边缘载荷集中区域局部闪温骤升，微点蚀、热胶合失效风险大幅上涨
GT-SUITE V2026提供齿轮EHL解决方案
弹性流体动压润滑（EHL）是齿轮常规啮合工况下的主导润滑机制，油膜完整程度直接决定齿轮磨损速率与使用寿命。行业传统2D齿轮切片仿真仅截取单一横向截面计算，存在显著局限性：无法复现负载下轴弯曲带来的齿轮啮合错位、不能耦合齿面微观形貌、缺失温度-压力-剪切速率耦合的润滑油流变计算，难以提前预判齿边接触压力集中、局部闪温等失效隐患。
EHL混合润滑全域求解

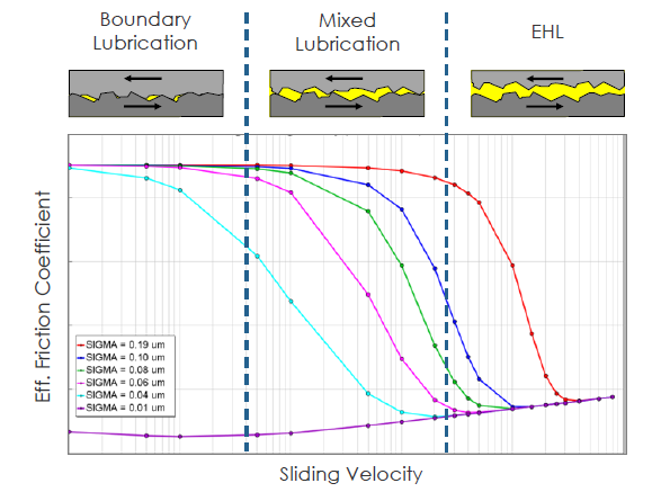

机械加工后的齿轮齿面并非理想光滑面，表面分布大量微观凸体（Asperity），实际啮合过程中，微凸体刚性接触与流体动压润滑效应同步存在。GT-SUITE Contact EHL模块将微凸体接触模型与EHL求解器深度耦合，可完整还原齿轮啮合入口供油区、高压油膜承载区、出口泄压区三大特征区域，精准识别并区分边界润滑、混合润滑、纯弹性流体润滑三种工作状态。同时可量化不同齿面粗糙度（σ）下，摩擦系数随啮合滑动速度的变化规律，为齿轮啮合工况仿真、润滑特性规律分析提供核心理论支撑。
案例展示

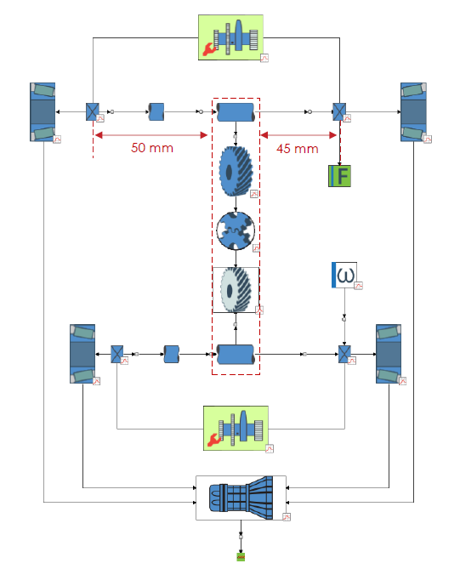

本次案例采用单级平行轴减速齿轮箱作为研究对象，基于GT-SUITE 3D MBD模块完整搭建柔性轴-轴承-齿轮耦合系统模型。齿轮副位于两根支撑轴承中间，齿轮相对轴承中心存在偏移距离，负载作用下轴发生弯曲，齿轮产生啮合错位。

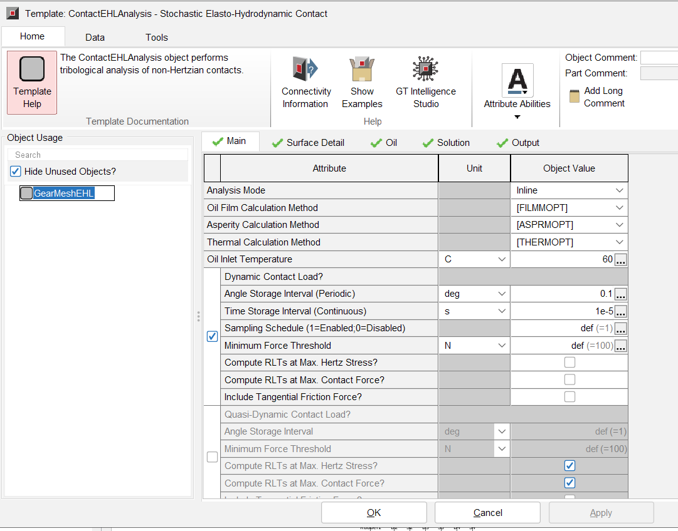

✅模型设置
润滑模型设置为EHL弹性流体润滑；温度模型设置为Localized（局部闪温模型），可更精确捕捉齿面闪温分布；本案例采用理想光滑齿面开展机理分析，后续可拓展真实粗糙度混合润滑工况计算。
模型计算参数 | |
输入轴转速 | 4000 rpm |
输入扭矩 | 30/90/150/300 N·m |
润滑模型 | EHL |
粗糙度 | 光滑 |
温度模型 | Localized |

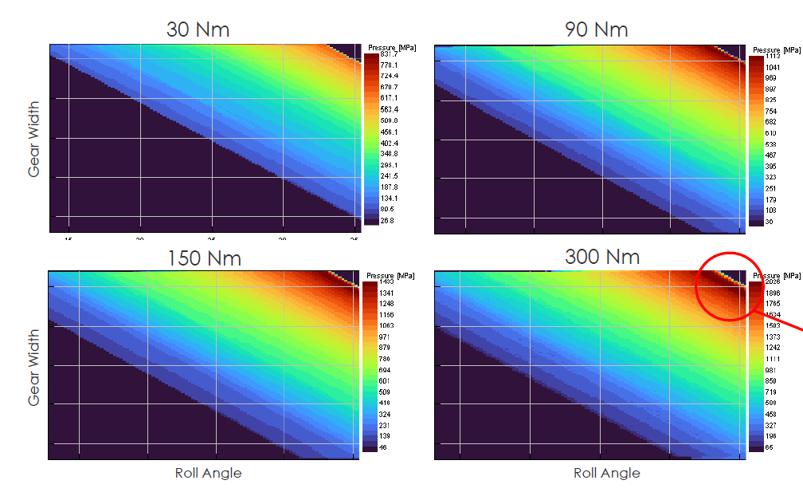

✅分析结果

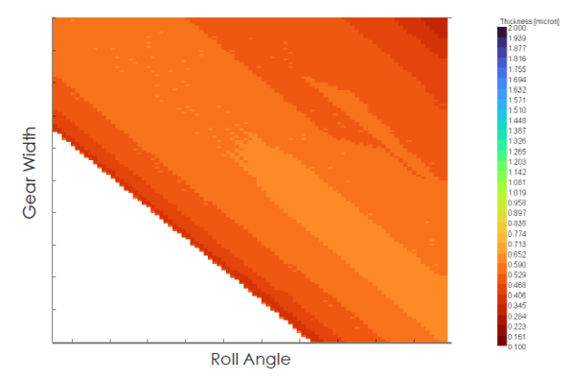

2．最小油膜厚度：同时在300Nm 重载工况下，边缘高接触压力区域油膜厚度大幅降低，局部油膜数值趋近临界破裂厚度，无法形成连续弹性流体润滑膜；金属齿面极易发生直接接触，诱发擦伤、粘着磨损。

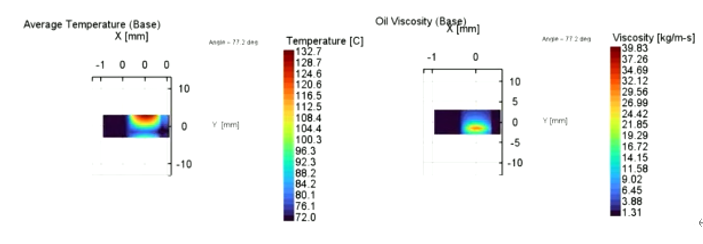

3．齿面平均温度：在300Nm工况下，高温区域集中在齿面局部区域，温度分布极不均匀，对应润滑油粘度在该区域急剧下降，表明齿面存在严重的局部过热与油膜承载能力退化。
✅齿轮修形优化
针对减速器在高负载下出现“边缘载荷”和“局部过热”问题，从宏观几何匹配+微观齿向修形双维度同步优化。

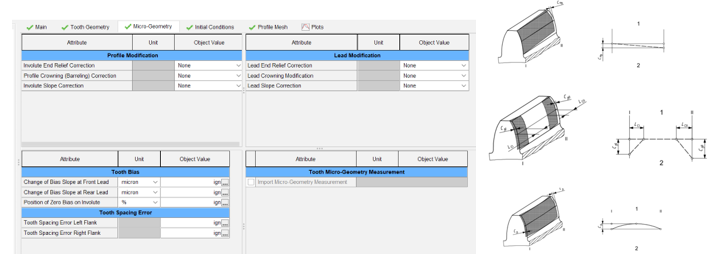

GT-SUITE的3D齿轮部件具有如下齿面微观几何修形功能:
1)Profile Modification（齿廓修形）
2)Profile Crowning（齿廓鼓形修正）
3)Lead Modification（齿向修形）
4)Tooth Bias（齿偏修正）
5)Tooth Spacing Error（齿距误差）
6)支持直接导入轮廓仪或工具测量数据
1.宏观参数调整

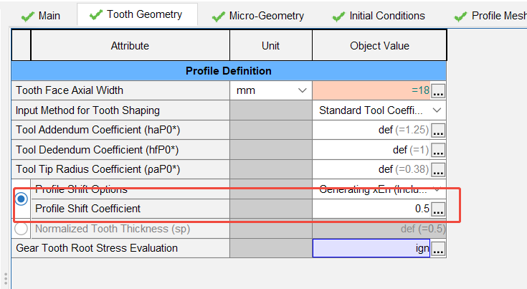

啮合中心距由90mm调整至90.5mm，齿廓变位系数从0.11 提升至0.5，优化齿轮整体啮合匹配度，缓解轴变形引发的啮合偏斜趋势。
2.齿向微观修形
针对局部边缘载荷，通过齿向鼓形引导载荷向齿宽中部内收，齿向斜率修正补偿轴变形带来的偏载：

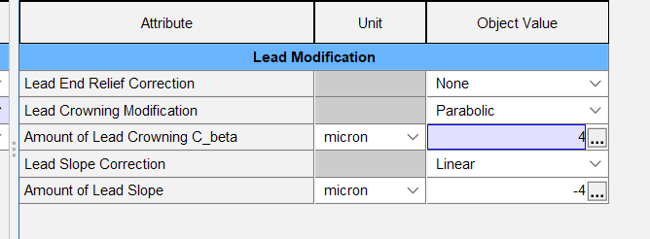

① 大轮：抛物线齿向鼓形（Cβ=4μm）+线性齿向斜度修形（CHβ=-4μm）

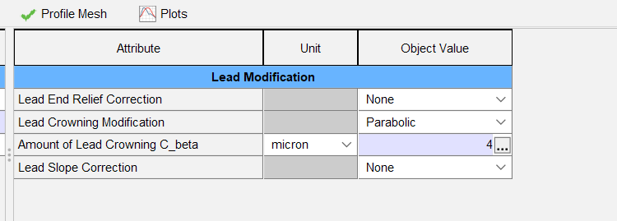

②小轮：抛物线齿向鼓形（Cβ=4μm）
✅修形方案验证

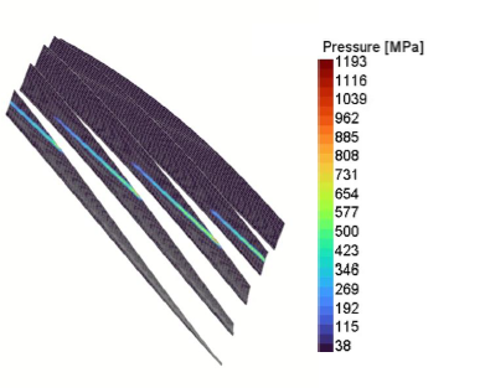

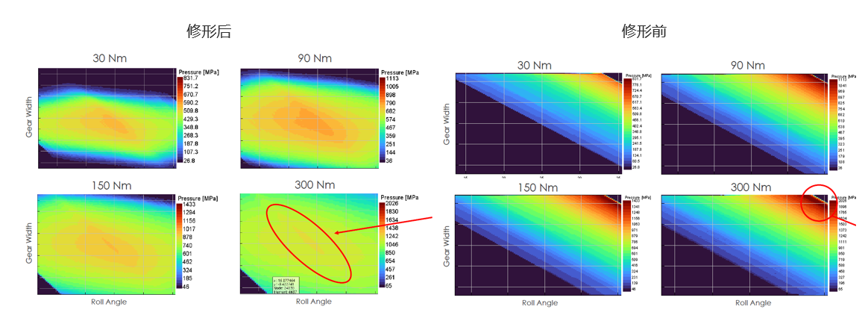

1．齿轮副接触压力：修形后方案的接触压力分布显示，峰值压力区域明显向齿宽中部内收，边缘载荷被彻底消除，压力梯度更加平缓。且在300Nm工况下峰值接触压力大幅下降，约为1300Mpa，全域压力分布平缓，无局部超高压力区域。

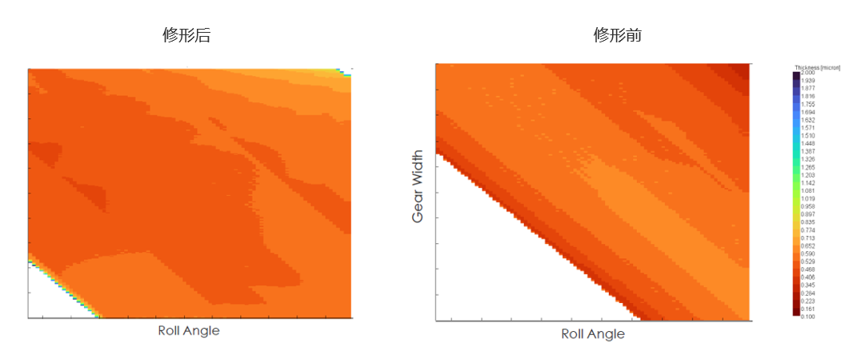

2．最小油膜厚度：修形后方案在全齿宽范围内油膜分布更均匀，最小膜厚显著提升，齿面油膜隔离效果更好，磨损风险降低。

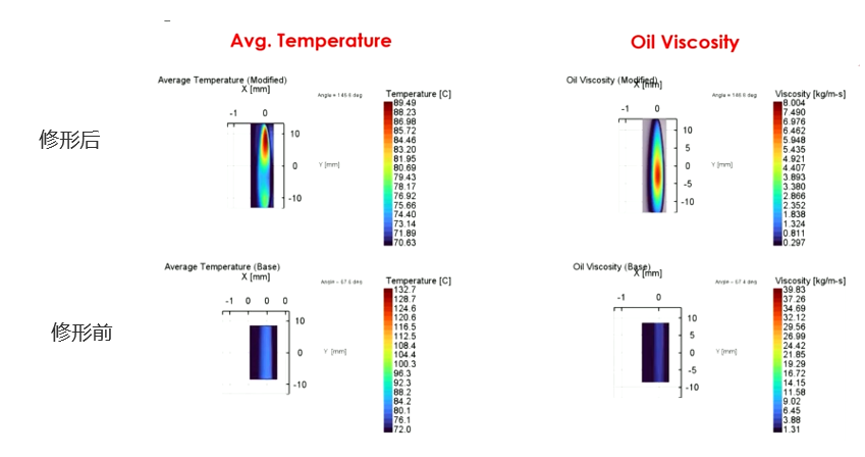

3．齿面平均温度：在300Nm工况下，修形后方案的齿面平均温度云图显示，全齿面温度分布显著均匀化，峰值温度从133°C降至约89°C，降幅达44°C，且润滑油黏度保持稳定区间，持续维持油膜承载能力。
总结
EHL弹性流体动压润滑是齿轮常规工况下主导润滑机制，薄而高强度的润滑油膜是隔离齿面、降低磨损、延长寿命的核心保障。GT-SUITE全新Contact EHL功能可以体现真实齿轮啮合摩擦学行为，是电驱齿轮修形前置设计、耐久风险预判的高效工具。
