SnRD 异响分析概述：从 E-Line 方法到评估体系
一、引言：什么是异响（Squeak and Rattle）
异响（Squeak and Rattle，简称 SnR）是汽车 NVH 领域中一类令人不悦的瞬态噪声问题，通常发生在相邻部件的接触界面处。这类噪声虽然不会影响车辆的结构安全，但会显著降低用户的品质感知，是汽车厂商在产品开发中重点关注的对象。
异响主要分为两大类：
●Squeak（吱吱声）
：由两个接触表面之间的切向相对滑动引起的摩擦噪声。当材料对之间存在粘滑现象（Stick-Slip）时，摩擦力的周期性释放会产生高频振动，进而辐射出刺耳的吱吱声。 ●Rattle（咔嗒声）
：由两个接触表面之间的法向相对位移引起的撞击噪声。当部件间隙被振动位移突破时，表面发生反复撞击，产生低频的咔嗒声。
核心区分：Squeak 对应切向滑动（X/Y 方向），Rattle 对应法向位移（Z 方向）。两者的评估指标和材料参数完全不同，SnRD 针对每种类型采用独立的评估理论。
二、SnRD 定义：异响分析总监
SnRD（Squeak and Rattle Director）是集成在 HyperMesh NVH 环境中的半自动化异响分析工具。它基于有限元模型，通过在组件界面处创建评估线（E-Line），自动完成从模型构建、工况定义、求解器导出到结果后处理的完整异响分析流程。
SnRD 的核心价值在于将传统上依赖经验和物理试验的异响评估过程，转化为可重复、可追溯的仿真分析流程，使工程师能够在设计早期阶段识别并消除异响风险。
三、SnRD 三大模块
SnRD 由三个功能模块组成，覆盖异响分析的完整生命周期：
四、完整工作流
SnRD 的标准分析工作流包含以下步骤，涵盖了从模型导入到优化建议的全过程：
1.导入模型
：从 SnRPre 功能区使用 Import 工具导入有限元模型与 DTS 文件 2.创建 E-Lines
：在组件界面处创建评估线，设置间隙方向与属性 3.管理 E-Lines
：映射 DTS 接口名称、导入材料数据库并分配材料对 4.定义工况
：设置动态激励事件，选择载荷节点与曲线数据 5.导出求解器
：生成 OptiStruct .FEM 输入文件 6.OptiStruct 求解
：运行瞬态动力学分析 7.后处理
：风险评估与根本原因分析，输出优化建议
五、E-Line 方法论详解
5.1 E-Line 定义
E-Line（Evaluation Line，评估线）是 SnRD 的核心概念。它是在两个相邻组件的界面处创建的线段，用于评估该界面在动态激励下的相对位移行为。每条 E-Line 连接一个 Main（主）组件和一个 Secondary（次）组件，并在此处提取相对位移数据用于异响风险评估。
5.2 E-Line 坐标系
每条 E-Line 拥有局部坐标系，其坐标轴定义如下：
●Z 轴
：间隙方向（Gap Direction），垂直于接触面，用于 Rattle 评估 ●X 轴 / Y 轴
：接触平面方向，用于 Squeak 评估的切向滑动分析

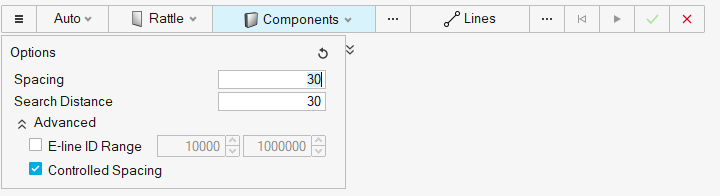

5.3 两种创建方式：Auto 与 Manual
SnRD 提供两种 E-Line 创建方式：
●Auto（自动创建）
：系统自动搜索所有组件界面并批量创建 E-Line，适合快速概览模型整体的异响风险分布。速度快但控制精度较低。 ●Manual（手动创建）
：工程师逐条选择 Main 和 Secondary 组件，精确控制每条 E-Line 的位置、间隙方向和属性参数。适合针对关键界面进行精细分析。
5.4 Gap Direction 方向定义方法
间隙方向（Gap Direction）的确定对评估结果至关重要，SnRD 提供两种方法：
●Normal to Main

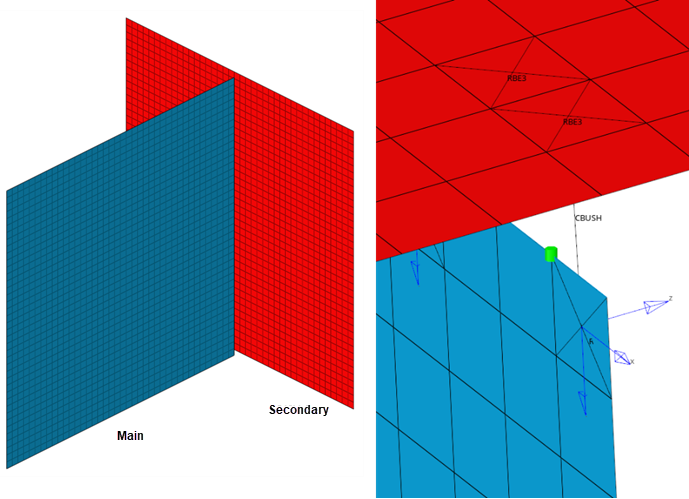

：间隙方向垂直于 Main 组件表面法向。适用于 Main 组件为平板或曲面的情况。 ●In Plane to Main

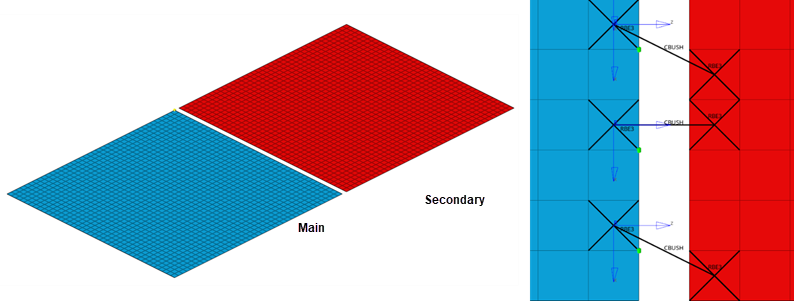

：间隙方向位于 Main 组件平面内，适用于间隙方向不在表面法向的特殊几何。

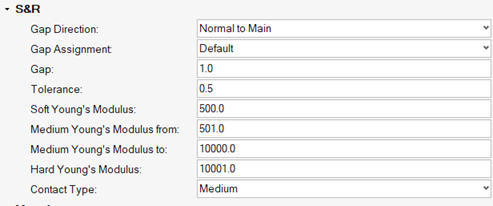

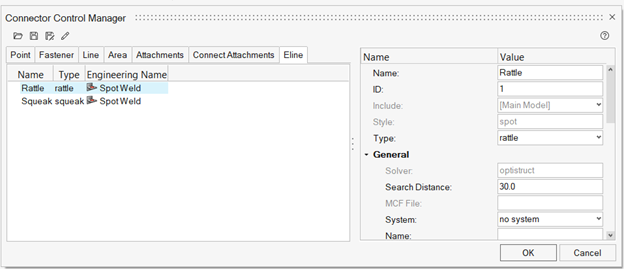

5.5 E-Line 属性参数
每条 E-Line 具有以下关键属性参数：
5.6 Gap Assignment（间隙赋值）
SnRD 提供三种间隙赋值方式：
●Default
：使用默认间隙值，适用于快速评估 ●From DTS File
：从 DTS（Design Tolerance Specification）文件中读取间隙值，确保与设计规范一致 ●From FE-model
：从有限元模型中自动计算间隙值

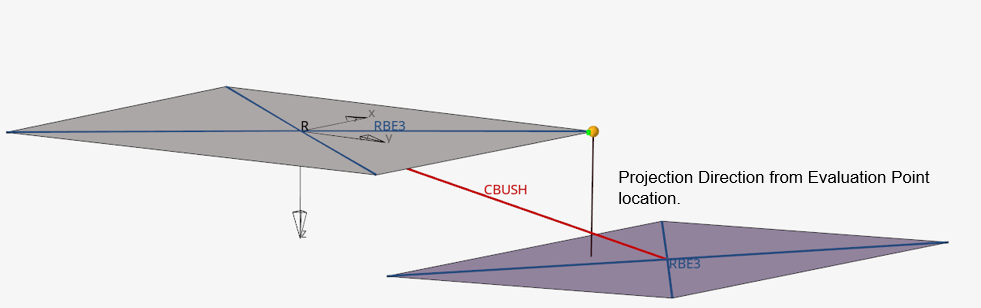

当选择 From FE-model 时，系统根据以下公式自动计算间隙：
Calculated Gap = Projection Direction Distance − (Thickness_Comp1 + Thickness_Comp2) / 2
其中 Projection Direction Distance 为沿间隙方向的投影距离，Thickness 为两个组件的壳单元厚度。

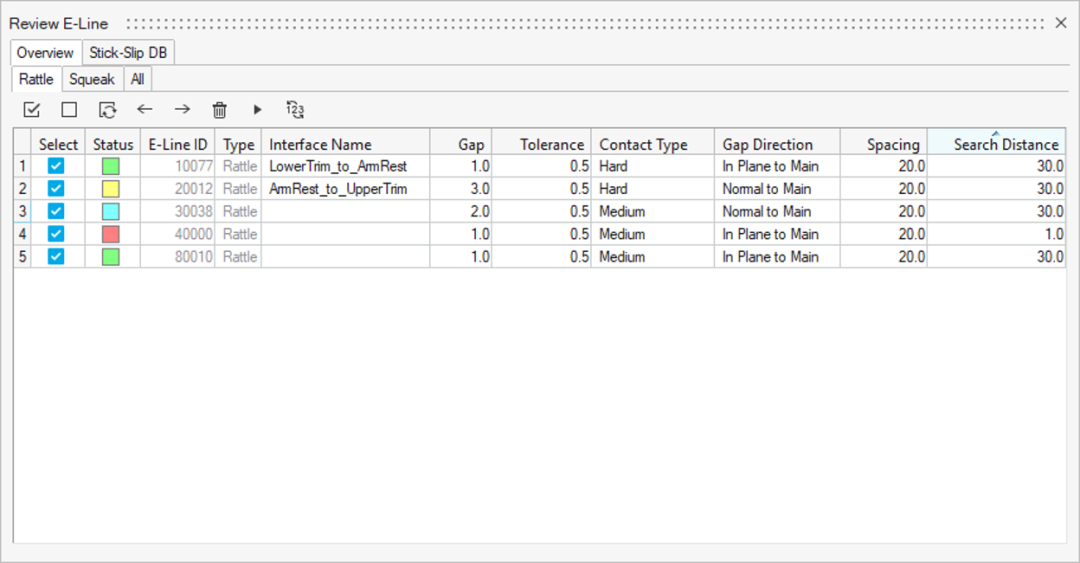

5.7 E-Line 状态颜色
在管理 E-Line 时，每条评估线以不同颜色显示其当前状态，帮助工程师快速识别需要关注的项目：
六、Rattle 评估理论
Rattle 评估关注 Z 方向（间隙方向）的相对位移行为。当两个组件在 Z 方向的相对位移超过设计间隙与容差之和时，组件表面发生撞击，产生 Rattle 噪声。
6.1 风险判定准则
Rattle 风险判定：Relative Displacement (Z) > Gap → 有风险
失效判定：Relative Displacement (Z) > Gap + Tolerance → 失效

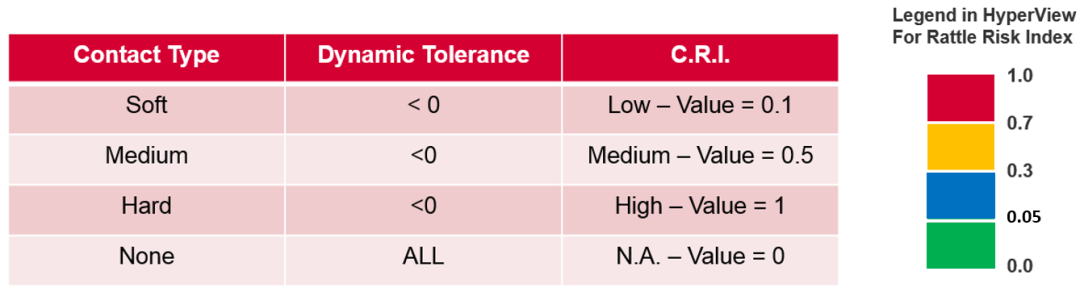

6.2 材料刚度分类
在 Rattle 评估中，材料的弹性模量（E）影响接触界面的撞击特性。SnRD 将材料按刚度分为三类：
七、Squeak 评估理论
Squeak 评估关注 X/Y 方向（接触平面方向）的相对滑动行为。当两个接触表面之间的切向相对位移超过材料对的兼容性阈值时，引发粘滑现象，产生 Squeak 噪声。
7.1 P2P 相对位移
Squeak 评估使用 MAX Principal P2P（Point-to-Point）相对位移作为核心指标，即 E-Line 上所有采样点中 X/Y 方向相对位移的最大值。

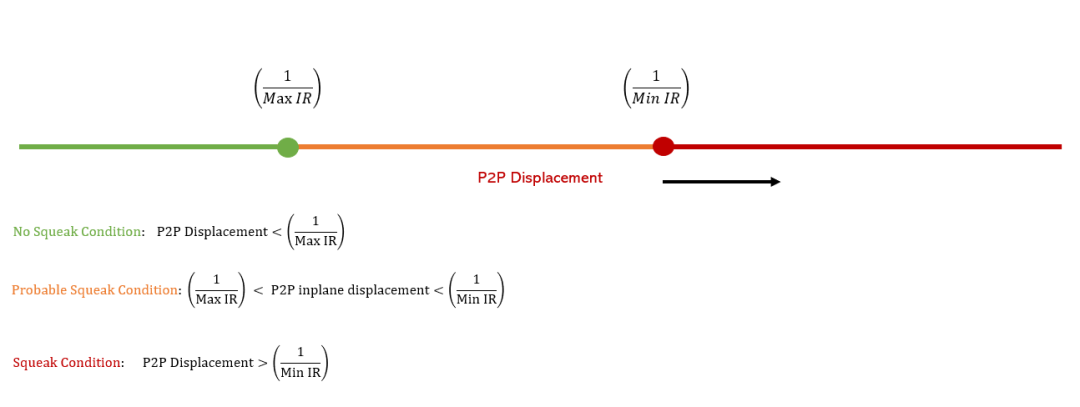

7.2 IR⁻¹ 逆脉冲率
IR⁻¹（Inverse Impulse Rate，逆脉冲率）是衡量材料对兼容性的关键参数。它基于材料对的摩擦学特性，表征材料对发生粘滑的倾向。IR⁻¹ 值越大，表示材料对越不容易发生 Squeak。
Squeak 风险判定：P2P > IR⁻¹ → 有风险
当 MAX Principal P2P 相对位移超过材料对的逆脉冲率时，判定为 Squeak 风险。
7.3 Stick-Slip 材料数据库
SnRD 内置 Stick-Slip 材料数据库，存储了大量材料对的 IR⁻¹ 值。工程师可以将外部材料数据库（CSV 格式）导入 SnRD，为 Squeak E-Line 映射对应的材料对，从而获得精确的兼容性阈值。
八、评估标准汇总
下表汇总了 Rattle 和 Squeak 两种异响类型的评估标准：
九、根本原因分析理论
当异响风险被识别后，SnRD 提供根本原因分析（Root Cause Analysis）工具，帮助工程师定位导致问题的具体模态，并评估结构改进的效果。
9.1 模态贡献
结构的动态位移响应可以分解为各阶模态的贡献之和。SnRD 通过模态分析将 E-Line 上的相对位移分解为各阶模态的贡献量：
U(t) = Σm_i × Ψ_i(t)
其中 U(t) 为总位移响应，m_i 为第 i 阶模态的参与因子，Ψ_i(t) 为第 i 阶模态的模态坐标。通过排序各阶模态的贡献量，可以识别对异响风险影响最大的模态。
9.2 模态灵敏度
模态灵敏度分析通过 Exclude（排除）特定模态来评估改进效果。工程师可以选择排除贡献量最高的若干阶模态（如前 50%），系统重新计算剩余模态的位移响应，从而量化消除该模态后的改善程度。这一分析为结构优化提供了明确的方向指引。
十、优化理论
根据异响问题的性质，SnRD 提供两种优化路径：
●系统性问题 → 拓扑优化（CBAR）
：当多条 E-Line 同时出现异响风险，且问题由整体结构刚度不足引起时，采用拓扑优化在关键位置添加 CBAR 一维连接单元，提升整体结构刚度。 ●非系统性问题 → 自由尺寸优化（壳厚度）
：当异响风险集中在个别 E-Line，且问题由局部刚度不足引起时，采用自由尺寸优化调整壳单元厚度，提升局部区域的刚度。
优化策略选择原则：先通过根本原因分析判断问题性质——若多阶模态贡献分散且涉及多条 E-Line，属于系统性问题；若问题集中且由特定模态主导，属于非系统性问题。
本篇系统介绍了 SnRD 的整体架构、E-Line 方法论以及 Rattle 和 Squeak 的评估理论。下一篇将以汽车仪表板为案例，详细演示从模型导入到后处理的完整操作流程。
