旋转机械仿真，别把MRF、滑移网格和动网格混在一起

选错方法的后果不一定是计算报错。更常见的情况是模型可以收敛，云图也能输出，但你真正关心的压力脉动、转静干涉或运动过程根本没有被计算出来。模型选择前，先明确需要的是平均性能、周期瞬态，还是伴随边界运动的网格变形。

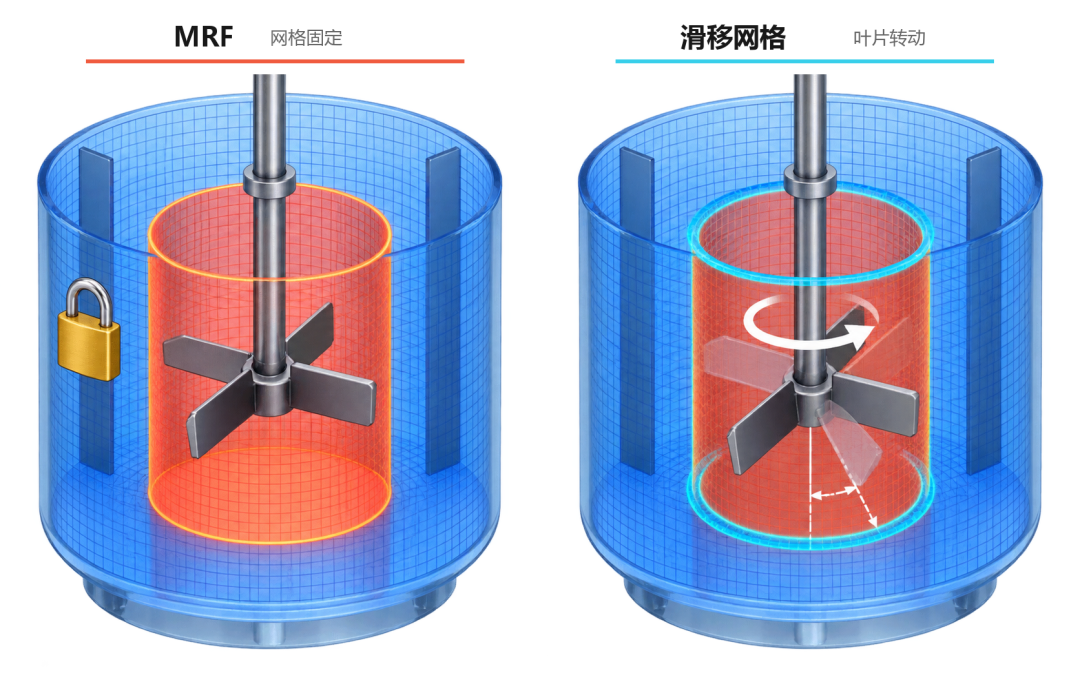

MRF把旋转区域放到旋转参考系中求解。网格不随时间转动，转子与静止部件的相对位置保持不变，因此更接近一种稳态近似。

滑移网格会让旋转区域相对于静止区域随时间真实转动，并通过滑移接口 交换数据。不同叶片位置会依次经过静止部件，可以捕捉叶频、转静干涉和周期性脉动。

动网格关注的是边界运动后，计算域内部的网格如何更新。边界可能平移、转动或变形，内部网格则通过平滑、局部重构或其他方法维持质量。活塞、阀门、摆动结构和六自由度运动通常属于这类问题。

如果目标是快速获得风量、压升、扬程、扭矩或平均速度场，MRF通常是第一选择。它不需要推进真实时间，计算成本低，也更容易收敛，适合设计初期的多方案筛选和性能曲线计算。

MRF的限制来自相对位置固定。叶轮虽然具有旋转参考系效应，但叶片不会逐个经过蜗舌、导叶或支撑结构。因此，MRF不能准确描述叶片通过频率对应的压力波动，也不适合直接研究瞬态载荷和声学激励。

工程上可以先用MRF获得稳定初场，再切换滑移网格进行瞬态计算。这样通常比直接从静止初场启动瞬态更省时间。

当研究对象与转子和定子相对位置有关时，就要考虑滑移网格。典型问题包括风机叶片经过蜗舌产生的压力脉动、泵叶轮与导叶之间的转静干涉、搅拌器叶片扫过挡板后的周期尾迹，以及瞬态扭矩变化。

滑移网格需要合理的时间步。时间步过大，叶片一次跨过的角度太多，周期波动会被抹平；时间步过小，计算成本又会迅速增加。通常应根据转速、叶片数、关注频率和每转希望解析的角度数量确定，而不是照搬固定秒数。

结果判断也不能只看某一个时间点的云图。应等待流场进入周期稳定状态，再对完整转动周期进行监测、相位比较或时间平均。

滑移网格的旋转区通常保持刚性，区域内部单元之间的拓扑关系不需要变形，变化的是旋转区与静止区的相对位置。

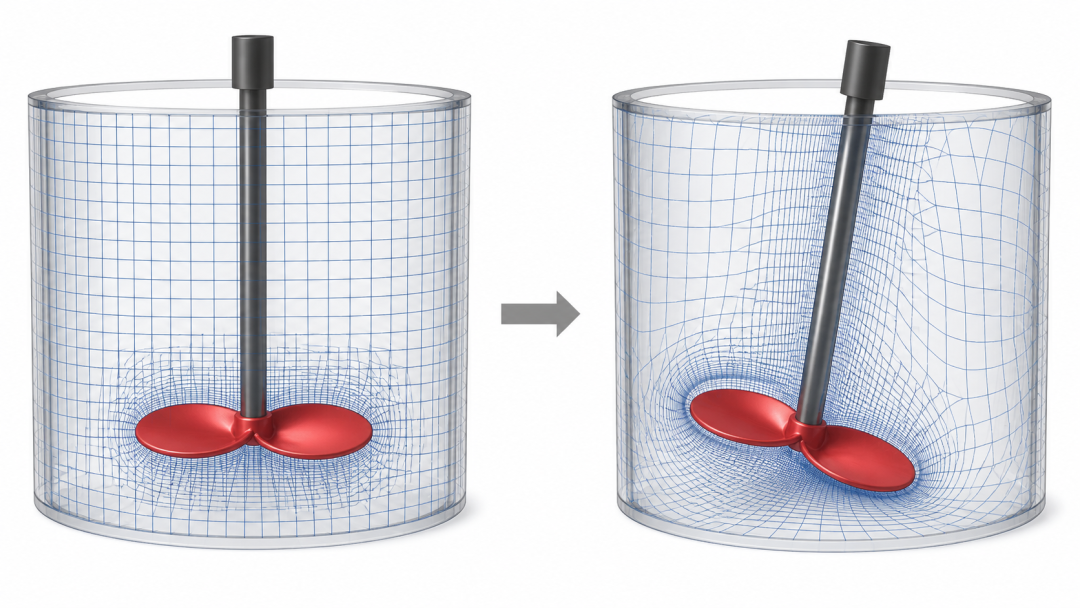

动网格则用于计算域形状随运动发生变化的情况。例如阀门开启后流道截面改变，活塞运动后缸内容积变化，结构受力后发生位移。此时内部单元需要拉伸、压缩或重构。

有些复杂模型会同时使用多种运动方法。例如旋转部件通过接口滑动，另一个边界又发生位移。此时应分别检查各运动区域、接口和网格更新策略，不能只因为模型中有旋转就统一归为滑移网格。





典型场景




风扇、泵和压缩机的稳态性能评估，可以先用MRF；需要压力脉动、叶频载荷或转静干涉时，改用滑移网格。搅拌器只关心平均混合流场时可以采用MRF，需要观察叶片经过挡板后的周期变化时使用滑移网格。

阀门启闭、活塞往复、物体受力自由运动以及明显改变流道形状的运动，应考虑动网格。若只是整个刚性旋转域相对于外部静止域转动，通常不需要让内部网格发生形变。

第一，确认旋转轴、原点和转速正负方向。第二，检查旋转域是否完整包围叶轮，并与静止域形成正确接口。第三，明确稳态或瞬态目标，不要用MRF结果解释叶频脉动。第四，根据转速和叶片运动角度设置滑移网格时间步。第五，同时监测流量、压升、扭矩、功率和守恒，不能只看残差。

模型是否合适，最终要由目标量和验证结果判断。对同一设备，可以用MRF计算平均性能，再用滑移网格核对关键工况的瞬态波动；涉及边界位移和流道形状变化时，再引入动网格。

MRF、滑移网格和动网格不是精度从低到高的三个档位。它们对应不同的物理问题。先明确要回答什么，再选择最简单但足够的模型，往往比一开始就堆高计算量更可靠。
