DD (Double-Double) 铺层不只是在换角度：研究走到哪一步，下一步往哪走？
传统Quad层合板需要同时处理铺层比例、铺层顺序、中面对称、相邻区域过渡和铺层丢弃等约束。结构分区越多，设计和制造协调就越复杂。DD铺层则采用由两组正负角度构成的重复基元，将层合板主要描述为φ、ψ和基元重复次数r，从而降低铺层优化的维度。经过近几年的发展，DD研究已经从理论设计扩展到刚度等效、力学试验、冲击损伤、疲劳、结构优化和变厚度制造。与此同时，越来越多的试验也说明：DD不是Quad的简单替代品，更不是任何工况下都更强的“万能铺层”。
01 DD的核心价值，是让铺层设计连续化
传统Quad层合板通常围绕0°、±45°和90°进行离散组合。DD则以两组连续角度±φ和±ψ构造重复Building Block，并通过重复次数控制厚度。这样一来，原本复杂的铺层排列问题，可以转化为三个主要设计变量：这种表达更适合与有限元优化、梯度算法和代理模型结合，也便于在多个结构区域之间建立统一的铺层规则。但需要注意的是，[±φ/±ψ]rT只是DD家族的概括性写法，并不代表基元内部可以任意排序。不同铺层顺序的耦合刚度、翘曲倾向和均匀化速度可能不同，具体设计仍需检查A、B、D矩阵及制造后的变形。
02 研究重点正在从“A矩阵等效”转向“响应等效”

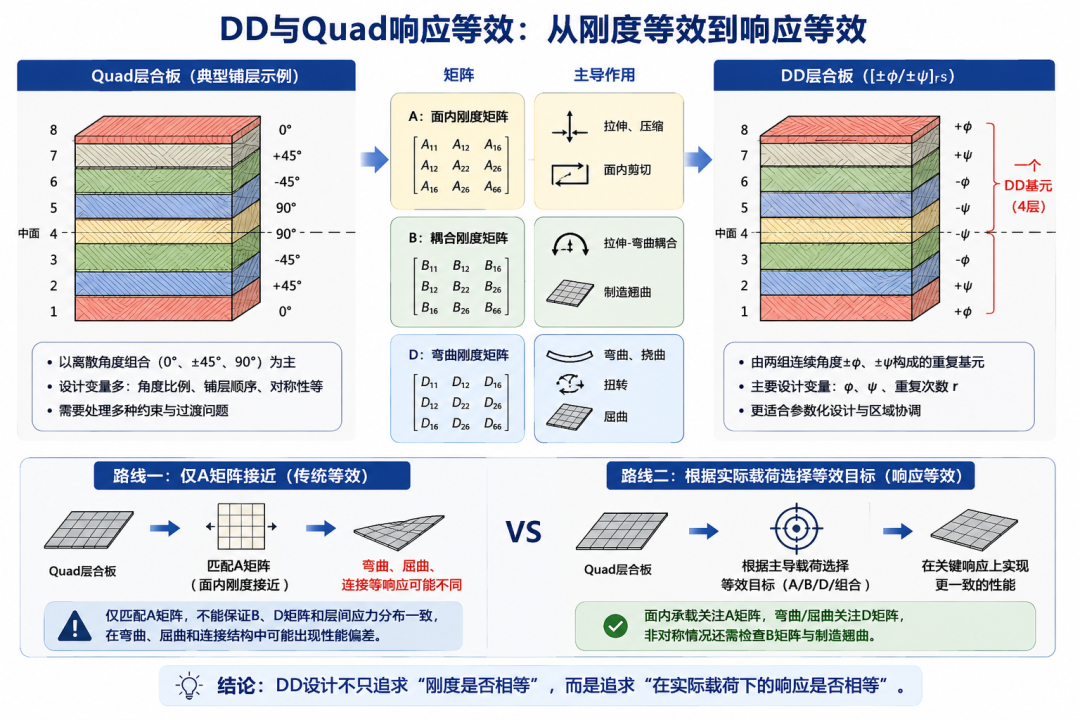

早期DD研究常通过匹配面内刚度矩阵A，将传统Quad层合板转换为DD层合板。这种方法适用于面内拉伸、压缩和剪切问题，却不能保证两种铺层在弯曲、屈曲和连接结构中表现一致。原因在于：A矩阵控制面内刚度；B矩阵反映面内变形与弯曲之间的耦合；D矩阵控制弯曲和扭转刚度。2025年的单搭接胶接试验发现，在面内拉伸刚度相近的情况下，DD接头由于弯曲变形和剥离应力较小，其接头强度高于对比Quad接头。2026年的三点弯曲研究同样指出，基于A矩阵转换和基于D矩阵转换得到的DD铺层，并不具有相同的弯曲响应。因此，DD设计不能只问“刚度是否相等”，还应先判断结构主要承受什么载荷：面内承载关注A矩阵，弯曲与屈曲关注D矩阵，非对称铺层则必须检查B矩阵和制造翘曲。
03 现有试验没有证明DD全面领先

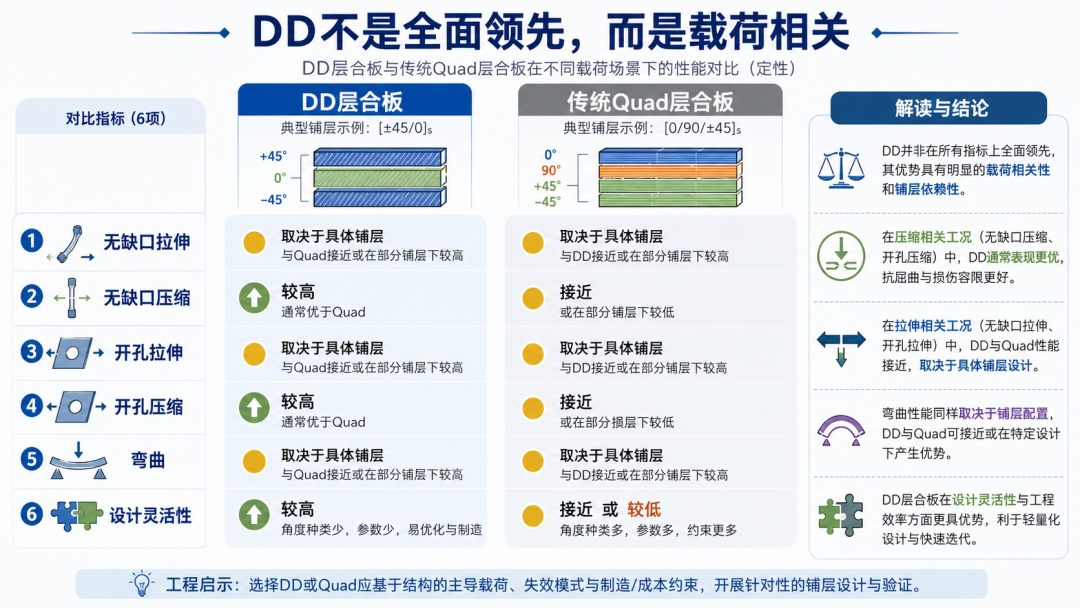

2026年发表的一项系统研究，对DD与传统Quad层合板进行了无缺口拉伸、无缺口压缩、开孔拉伸、开孔压缩和弯曲测试。弯曲性能与具体角度和铺层顺序密切相关，没有统一的优劣关系。Extended DD的试验也给出了类似结论：增加0°、90°或重复角度后，可以扩大DD的刚度设计空间并提高正交各向异性，但部分ExDD层合板的无缺口拉伸强度仍低于相应Quad层合板。这说明，DD真正的优势不是“所有性能都更高”，而是角度和厚度的可调范围更大，更容易根据具体载荷寻找合适方案。
04 损伤、冲击和疲劳仍是研究短板

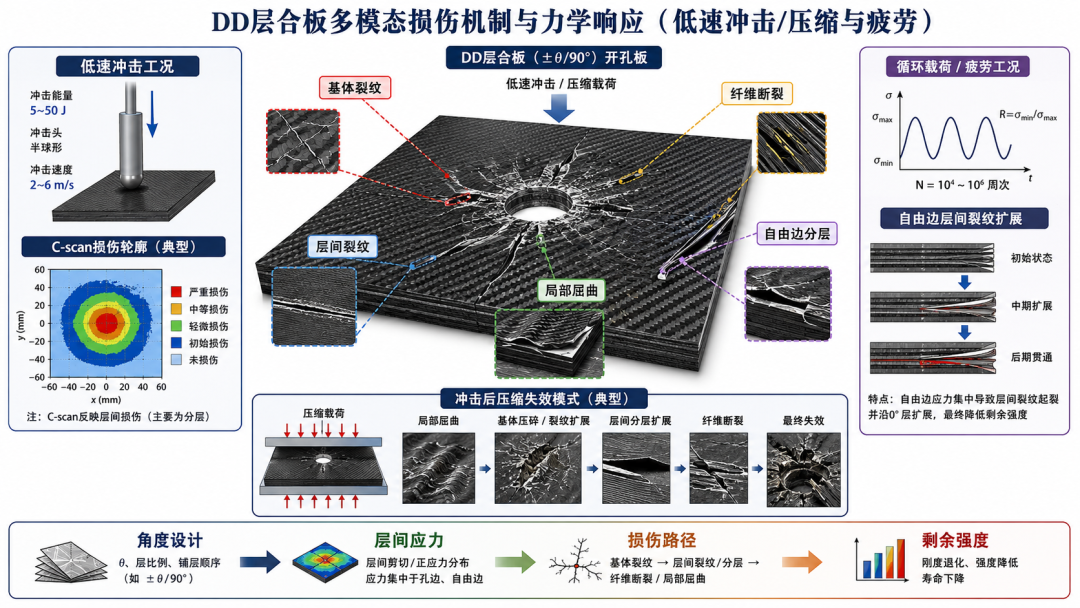

刚度可以通过经典层合板理论计算，但工程结构最终是否可靠，取决于裂纹如何萌生和扩展。2024年的Ⅰ型层间断裂研究表明，DD层合板中的界面角度会改变裂纹扩展和纤维桥联行为，说明DD的层间断裂不能完全沿用传统单向界面的认识。冲击后压缩研究发现，DD与Quad会形成不同的冲击分层形态，但总分层宽度或投影面积与剩余压缩强度之间并不存在简单的一一对应关系。评价冲击损伤时，还需要考虑分层位置、纤维断裂、基体裂纹和局部屈曲。疲劳试验则显示，无缺口DD试样可能因自由边分层提前失效；在开孔试样中，两种铺层的疲劳表现较为接近。该结果同样局限于特定玻璃纤维/环氧体系，尚不能直接推广到所有DD层合板。现阶段，DD损伤研究最需要补充的不是更多静态模量，而是层间应力、自由边裂纹、基元终止区损伤、多次冲击和长期疲劳。
05 DD的工程优势，可能首先体现在“简化设计”

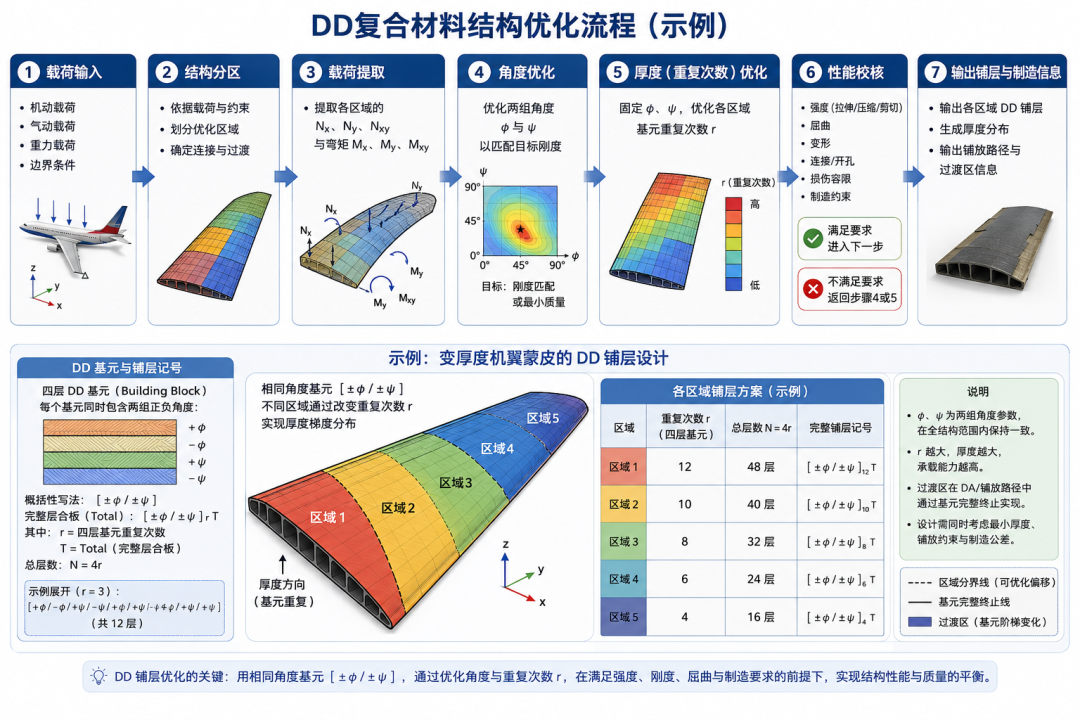

复杂复合材料结构通常包含多个厚度区和载荷区。传统铺层优化不仅要确定各角度比例，还要处理相邻区域之间的铺层连续性。DD采用统一角度基元后，可以通过改变重复次数调节不同区域的厚度，因此更容易实现参数化和区域协调。等效板模型和梯度优化方法已经被用于DD翼盒等结构设计。相关研究显示，DD方案所需的设计变量和制造约束更少，优化过程更加简洁；但在该翼盒算例中，DD方案并没有取得重量优势，原因之一是多个区域共用Building Block，限制了各区域独立优化的自由度。DD可以降低设计复杂度，但不保证每一个结构都比Quad更轻。是否减重，仍取决于载荷、屈曲约束、最小厚度、角度空间和结构分区方式。
06 变厚度制造既是优势，也是风险来源
DD可以通过增减完整Building Block形成厚度变化，这为复合材料变厚度设计提供了新的路径。但基元终止会在过渡区引入局部台阶和纯树脂区域。DLR的制造分析表明，热压罐压力会使理论台阶发生一定程度的平滑，但终止区仍可能保留明显的纯树脂区域；减小单层厚度有助于降低这类局部区域的尺寸。另一个关键问题是固化翘曲。DD可以采用非传统对称方式排列，但这不代表任意非对称铺层都不会翘曲。只有满足足够的厚度方向均匀化条件，相关耦合效应才可能受到抑制。2025年提出的Symmetry-Enhanced Double-Double，通过对称基础基元或交替镜像排列，在较少重复次数下改善了翘曲控制。因此，未来的DD设计不能只输出φ、ψ和r，还应同步确定基元顺序、终止位置、过渡区长度、铺放路径和固化变形。
07 DD正在从四层基元发展为一类铺层体系
当结构要求较高的0°铺层比例或更强的正交各向异性时，四层[±φ/±ψ]基元的可行空间可能不足。SEDD（Symmetry-Enhanced DD）：通过对称基础基元或镜像重复改善均匀化和翘曲控制。n-Directional铺层：从D、DD进一步扩展到DDD和DDDD，引入更多独立角度，在屈曲性能和失效强度之间获得更大调节空间。Extended DD：在标准DD基元中增加0°、90°或重复方向层，形成五层或六层子层合板，用于提高正交各向异性并扩大可实现的刚度范围。这意味着，未来研究的重点可能不再是证明某一种DD铺层优于Quad，而是建立一个可按需求选择的基元化铺层家族。
08 未来DD研究最需要解决四件事
拉伸结构、弯曲梁、屈曲板和胶接接头，不应采用同一套刚度转换目标。未来需要把A、B、D矩阵、强度和变形模式同时纳入设计流程。现有研究仍以刚度、强度和质量为主。自由边分层、冲击后压缩、基元终止区裂纹和疲劳寿命，应逐步成为DD优化的直接约束。铺放角度偏差、纤维起伏、纯树脂区域、孔隙和固化翘曲，可能改变理论最优铺层的实际性能。未来需要形成“设计—制造—检测—修正”的闭环。目前公开研究中的材料体系、角度组合和重复次数仍较分散。DD要进入关键承力结构，还需要设计许用值、环境耐久性、缺陷容限、连接评价和可维修性数据。
结语
DD铺层正在把复合材料设计从固定角度的离散组合，推向连续角度和重复基元驱动的参数化设计。设计变量更少，厚度调节更直接，也更容易与结构优化结合。面内刚度等效不代表弯曲和损伤等效；非对称排列不代表天然没有翘曲；设计流程更简单，也不代表结构必然更轻。DD下一阶段的突破，不会来自某一组被反复宣传的“最佳角度”，而取决于刚度、强度、损伤、制造和寿命能否真正进入同一套设计体系。当研究重点从“DD能不能替代Quad”，转向“什么结构、什么载荷和什么制造条件更适合DD”时，这一铺层方法才算真正走向成熟。如果相关知识点、表述方式或技术细节存在不严谨之处，欢迎同行在评论区批评指正。
参考文献
1. Tsai S. W. Double–Double: New Family of Composite Laminates.AIAA Journal, 2021, 59(11): 4293–4305. DOI: 10.2514/1.J060659.2. Kappel E. Double–Double Laminates for Aerospace Applications—Finding Best Laminates for Given Load Sets.Composites Part C: Open Access, 2022, 8: 100244. DOI: 10.1016/j.jcomc.2022.100244.3. Zhao K., Kennedy D., Miravete A., et al. Defining the Design Space for Double–Double Laminates by Considering Homogenization Criterion.AIAA Journal, 2023, 61(7): 3190–3203. DOI: 10.2514/1.J062639.4. Kappel E., Boose Y., Mißbach M. A CAI Study on Transition Zones of Conventional and Double-Double Laminates.Composites Part C: Open Access, 2024, 14: 100450. DOI: 10.1016/j.jcomc.2024.100450.5. Zhao M., Zhao Y., Wang A., et al. Investigation of the Mode-I Delamination Behavior of Double-Double Laminate Carbon Fiber Reinforced Composite.Composites Science and Technology, 2024, 248: 110463. DOI: 10.1016/j.compscitech.2024.110463.6. Vasconcelos T. B., Alves J. L. C., Ferreira E. P. C., et al. Static and Fatigue Behavior of Double-Double Glass/Epoxy Laminates.Journal of Composite Materials, 2025, 59(1): 119–133. DOI: 10.1177/00219983241261065.7. Zerbst D., Tönjes L., Dähne S., et al. Equivalent Plate Formulation of Double–Double Laminates for the Gradient-Based Design Optimization of Composite Structures.Composite Structures, 2025, 354: 118786. DOI: 10.1016/j.compstruct.2024.118786.8. Hawkins A., Millen S. L. J., Aravand A. Homogenisation of Double-Double Laminates: Warpage Mitigation and New Stacking Sequence Approaches.Journal of Composite Materials, 2025. DOI: 10.1177/00219983251362358.9. Huang Y., Qiu C., He Z., et al. Higher Strength of Double-Double over Traditional Quad Laminates in Equal-Stiffness Design of Single-Lap Joint.Thin-Walled Structures, 2025, 213: 113255. DOI: 10.1016/j.tws.2025.113255.10. Almeida J. H. S. Jr., Balonek E., Castro S. G. P. Beyond Double-Double Theory: n-Directional Stacking Sequence Optimisation in Composite Laminates.Composite Structures, 2025, 373: 119586.11. Hawkins A., Millen S. L. J., Aravand A. Double-Double Laminates: A Comprehensive Assessment of the Mechanical Performance in Comparison to Traditional Quad Laminates.Composites Part B: Engineering, 2026, 309: 113115. DOI: 10.1016/j.composites b.2025.113115.12. Huang Y., Fei J., Liao Z., et al. New Insights of Discrepancies in Stiffness-Equivalent Double-Double and Quadriaxial Composites via Three-Point Bending Tests.Composite Structures, 2026, 385: 120225. DOI: 10.1016/j.compstruct.2026.120225.13. Hawkins A., Millen S. L. J., Aravand A. Extended Double–Double Laminates: Expanding Design Space and Advancing Mechanical Performance Beyond Standard DD Laminate Constraints.Composite Structures, 2026, 385: 120231. DOI: 10.1016/j.compstruct.2026.120231.
