【伺服电机智选平台·第1讲】1956款伺服电机同框：跨厂对比和参数校验难在哪
但电机工程师在会后追问一句：「这三款的连续转矩，分别按什么测试工况出来的？是温升 60 K 还是 100 K？持续时间是 S1 还是 S6？」
会议室安静了 3 秒钟——没人答得上来。
这就是伺服电机跨厂选型里最隐蔽的一个坑：所有参数看上去都对得上，但"对得上"的前提是"约定口径"。没有这个约定，后面所有的"对比""校验""打分"都是在沙地上盖楼。
这是【伺服智选】系列的开篇。这一讲我会把方法论底子铺清楚：跨厂对比为什么难、参数校验的物理依据是什么、内部算法怎么从 1,956 款里挑出最匹配的电机厂家。

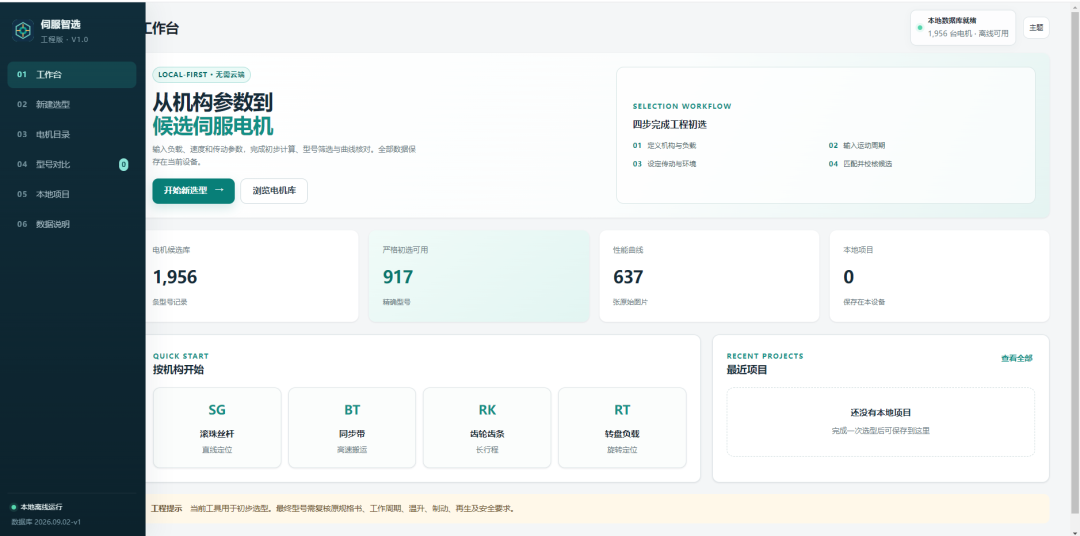

图 1 工具工作台——1,956 条电机候选库、917 条严格初选可用、4 步工程初选流程
一、为什么"跨厂对比"是个伪问题？
行业内讲"跨厂对比"，通常指的是"把 A 厂家的某型号和 B 厂家的某型号放在同一张表上比参数"。但这个描述本身是个伪问题。
让我举三个真实的"对不上"：
1. 字段命名对不上
A 厂家样册上写"额定转矩"，B 厂家写"连续转矩"，C 厂家写"持续工作转矩"。三个名字指的是同一个物理量吗？是的。但 Excel 表里它们是三个不同列，没法直接比。

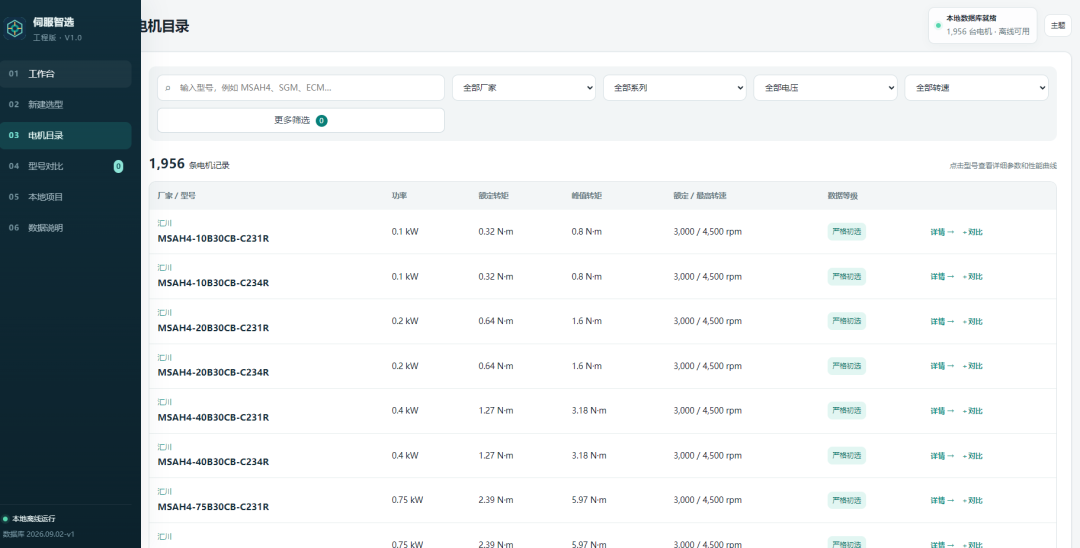

图 2 电机目录 1,956 条记录——同一字段在不同厂家的 4 种命名方式，被工具收敛成一个 `Continuous Torque`
2. 测试工况对不上
A 厂家"连续转矩"是温升 60 K 下测的，B 厂家"连续转矩"是温升 100 K 下测的，C 厂家"连续转矩"是按 S6 工作制算的。三个数字不能直接比——温升 60 K 下的"连续"，放到温升 100 K 就要打折；S1（连续工作）下"连续"，放到 S6（周期工作）下又能上浮。
3. 单位对不上
最经典的"N·m vs kgf·cm"——同一台电机，标 0.5 N·m 跟标 5.10 kgf·cm 哪个大？完全一样。但只要一个人忘换算，对比表就少一位小数。再比如"惯量 kg·m² vs g·cm²"——差 7 个数量级，错一行就是天和地。
这三个坑叠加，使得"跨厂对比"根本不是把数字抄到一张表上那么简单。真正的难点是：在抄表之前，先把 15 家厂商的字段命名、测试工况、单位约定全部对齐到同一套口径上。这件事，绝大多数人做对比表时都跳过了——直接抄数，抄完就比。
二、参数校验的物理依据：3 个公式
口径约定完之后，下一步是参数校验。所谓"校验"，就是用物理公式确认候选电机能不能用——不是凭经验，是凭公式。
下面 3 个公式是任何伺服选型都绕不开的。
公式 1：功率与转矩的换算
这是最基础的换算。但注意：不同样册里这个 9550 可能是 9551、9549、或 9549.2968，取决于 g 取 9.80665 还是 9.81。选型工具必须固定 9550.0，不允许不同型号用不同系数——这本身就是口径约定的一部分。

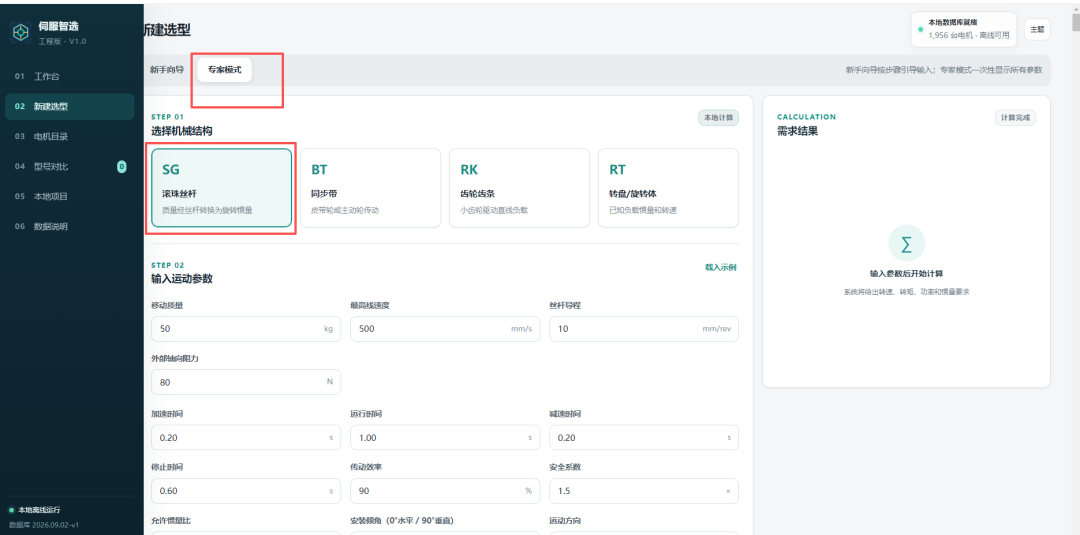

图 3 专业模式——SG 滚珠丝杆机构参数一次性展开，右侧实时计算所需功率、转矩、惯量
公式 2：惯量比校验
推荐范围：≤ 0.3（保守）/ 0.3~0.5（常规）/ 0.5~1.0（带齿轮箱）/> 1.0（不推荐）
惯量比超了会怎样？电机响应变慢、加减速过程拉长、定位时间增加。具体到图纸上，就是节拍算不过去。
公式 3：电流裕度
推荐：≥ 1.5（连续工况）/ ≥ 2.0（频繁加减速）/ ≥ 2.5（伺服定位）
电流裕度直接决定电机能不能在不发热的前提下跑出峰值转矩。这条比惯量比还容易踩坑——因为电机的"额定电流"在不同样册里差异巨大，有按 60 K 温升算的，有按 100 K 温升算的，跨厂对比时一定要先约定工况。
三、内部算法是怎么找出"最匹配电机厂家"的
这一节是核心。前面讲的都是" manual 比对难在哪"，真正省力的地方在于：把工况输入后，工具自动完成跨厂初选。
不是人工翻 15 家样册，而是把 1,956 款电机先过一遍算法，输出一个按匹配分排序的 Top N 候选列表。
Step 1：先选机构，再填负载
工具内置 4 种机械结构：SG 滚珠丝杆、BT 同步带、RK 齿条齿轮、RT 旋转/摆轮。不同机构对应的负载、惯量、扭矩算法分支完全不同。选 SG 时，工具按丝杆导程把直线运动折算成电机转速和负载惯量；选 RT 时，工具直接按转盘惯量计算。

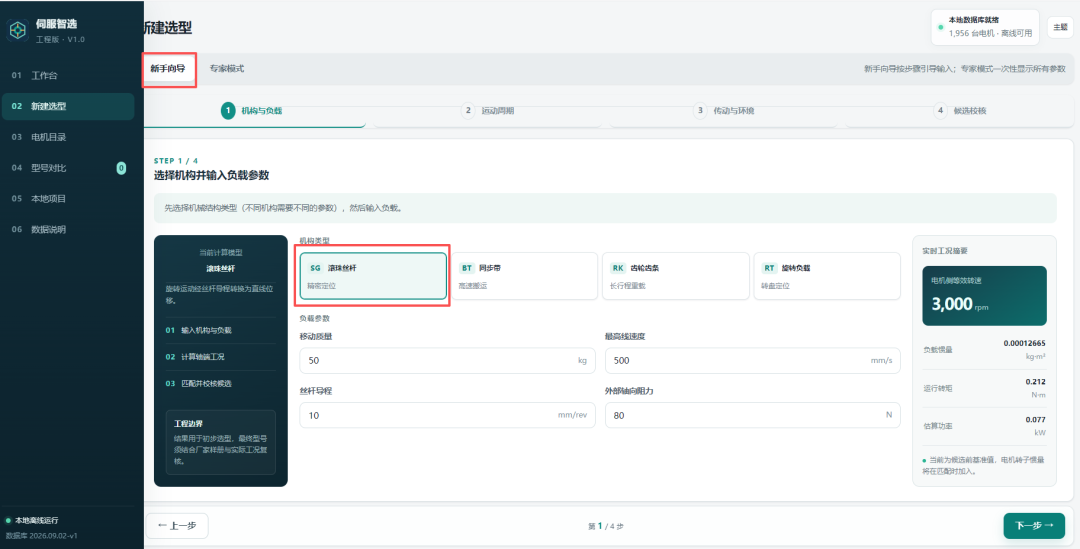

图 4 Step 1——新手向导下选择 SG 滚珠丝杆机构，输入移动质量、最高线速度、丝杆导程等负载参数
Step 2：把运动周期拆成 4 段
加速 → 匀速 → 减速 → 停止。输入每段时间后，工具实时算出：峰值转矩、RMS 转矩、所需功率、负载惯量。

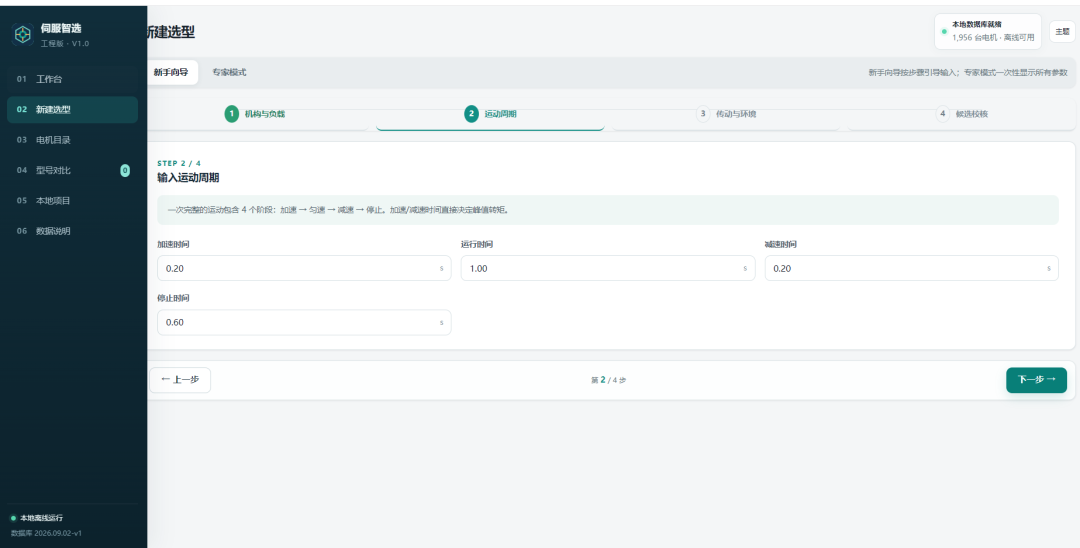

图 5 Step 2——输入运动周期 4 段时间，工具实时输出峰值转矩与 RMS 转矩
Step 3：用硬约束把"明显不行"的先筛掉
传动效率、安全系数、允许惯量比、安装方向、是否带抱闸、轴端规格、电压等级……这些叫硬约束。只要有一条不满足，候选电机直接出局。

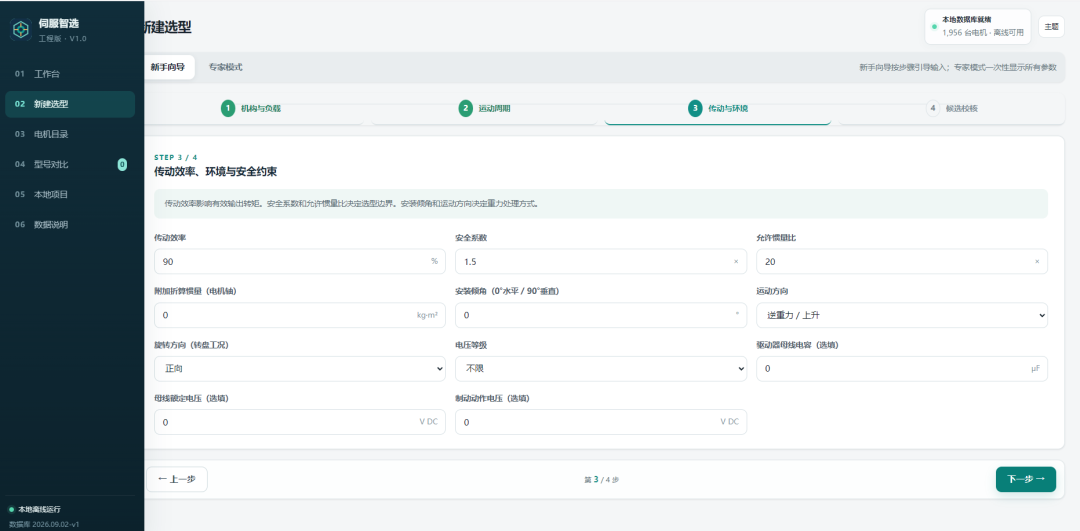

图 6 Step 3——传动效率、安全系数、允许惯量比、运动方向等硬约束条件
Step 4：点击"计算并匹配电机"，算法开始跑
这一步是工具最重的地方。内部做了三件事：
物理校验
：把 1,956 款电机的额定转矩、峰值转矩、最高转速、电机惯量代入公式，逐一校验是否满足工况； 匹配打分
：对通过的型号，按"功率余量、转矩余量、惯量比、转速余量、数据等级"加权算出一个 0~100 的匹配分； 状态分级
：把结果分成 4 类——满足（硬约束全过 + 数据等级 A/B）、临界（勉强过但有风险）、不满足（硬约束未过）、数据不足（核心字段缺失，无法判断）。

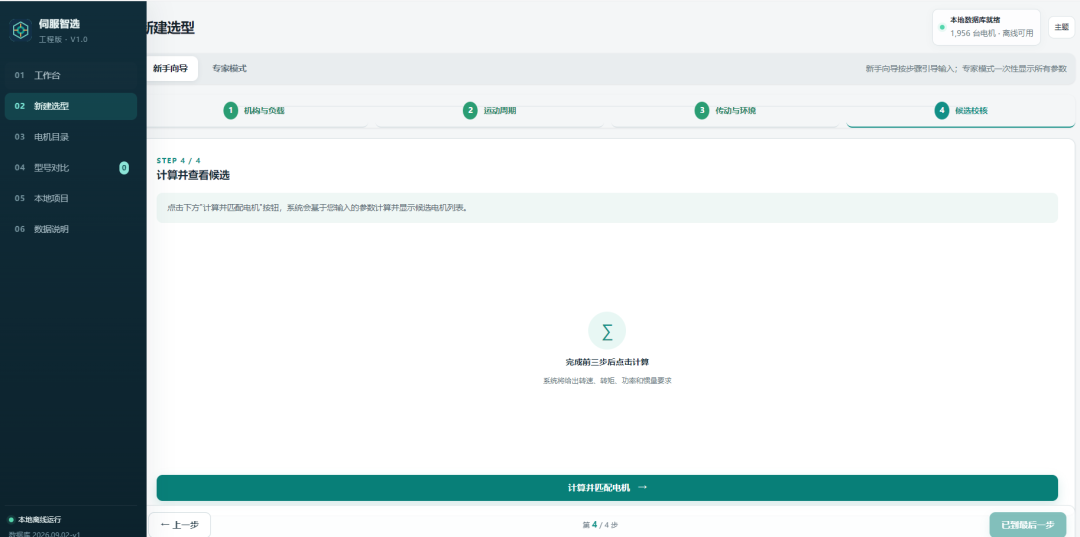

图 7 Step 4——完成前 3 步后点击"计算并匹配电机"，系统输出候选电机列表
一次典型计算的结果长这样：
917 款进入了初选池，剩下 1,039 款被算法直接排除。

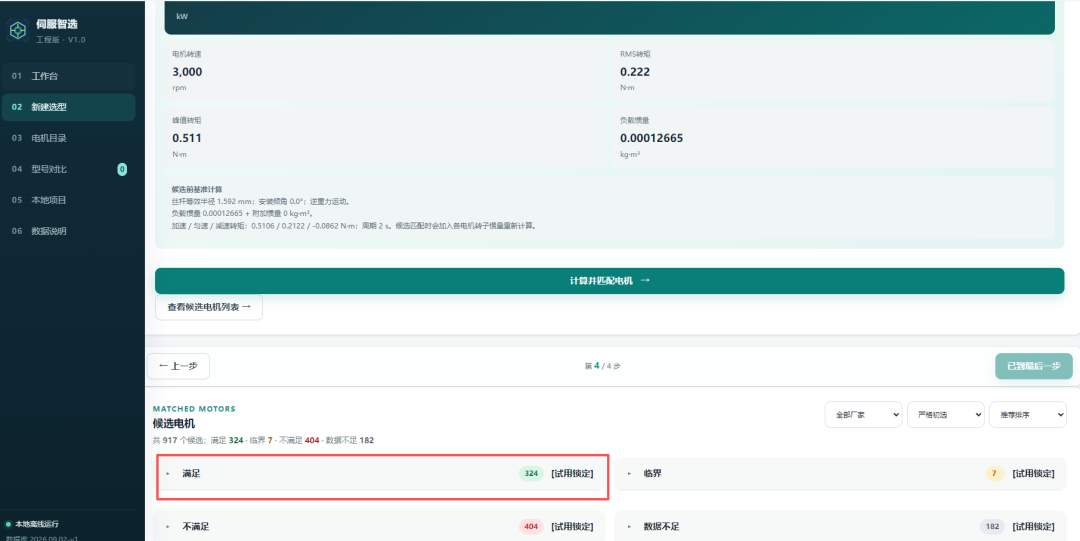

图 8 候选电机列表——917 个初选结果按满足/临界/不满足/数据不足 4 类分组
Top N 推荐：不是排名，是诊断书
算法最后输出的 Top 5，不是"第 1 名最好"，而是5 种不同的取舍路径。
比如同一组工况下，Top 3~Top 5 可能是：

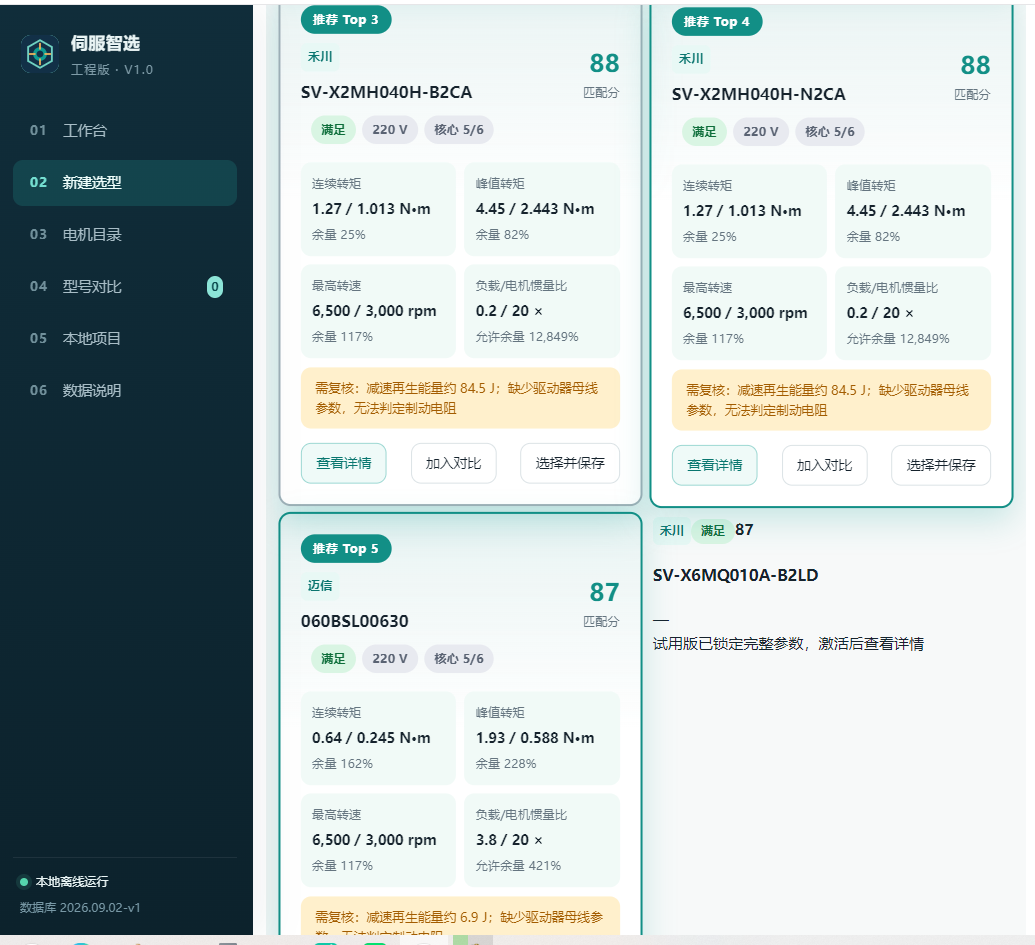

图 9 Top 3~Top 5 推荐结果——禾川 SV-X2MH040H、迈信 060BSL00630 等，匹配分、电压、核心参数、风险提示一目了然
注意两个细节：
第一，匹配分旁边永远跟着"数据等级"。匹配分 88 但数据等级是"核心 5/6"的型号， engineer 会优先看；匹配分 92 但关键字段缺失的，直接排除。数据等级是算法的刹车片。
第二，每张卡片底部都有"风险提示"。比如"减速再生能量约 172.4 J；缺少驱动器母线参数，无法判定制动电阻"——这条提醒把"只看电机、不管驱动"的坑直接标出来。
四、把 1,956 款电机塞进同一张表
算法能跑起来，前提是 1,956 款电机已经按同一套口径落库。这件事远没听上去简单。
工具做这件事用了 5 步：
采集
——从 46 份厂商样册 PDF/Excel 里抽字段 对齐
——按「口径约定表」映射到 1 套字段 换算
——所有数值转 SI 制（N·m、rpm、kg·m²） 分级
——每条记录打 3 个数据等级（A/B/C） 去重
——同型号不同批次按"最新批次 + 最高样本"保留

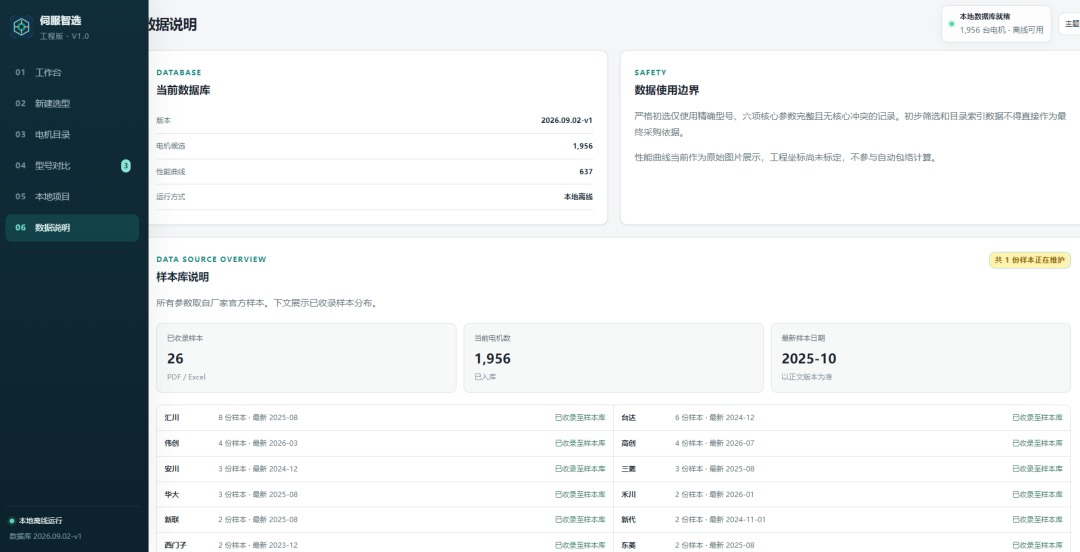

图 10 工具「数据说明」页——入库电机型号 1,956 条、已收录样本 46 份、当前电机数 1,956、性能曲线 637、运行方式本地离线
入库电机型号分布 15 家厂商（数据库版本 2026-09-02 / 样册最新签发 2025-10）：
这里要单独说一句：不少人以为数据库样本数量是核心壁垒。实际上厂商样册全是公开资料，只要投入时间人力，谁都能提取几千条型号。真正的壁垒是口径对齐 + 可信度分级 + 真实项目反馈迭代出来的校验规则——这部分要靠时间慢慢建。

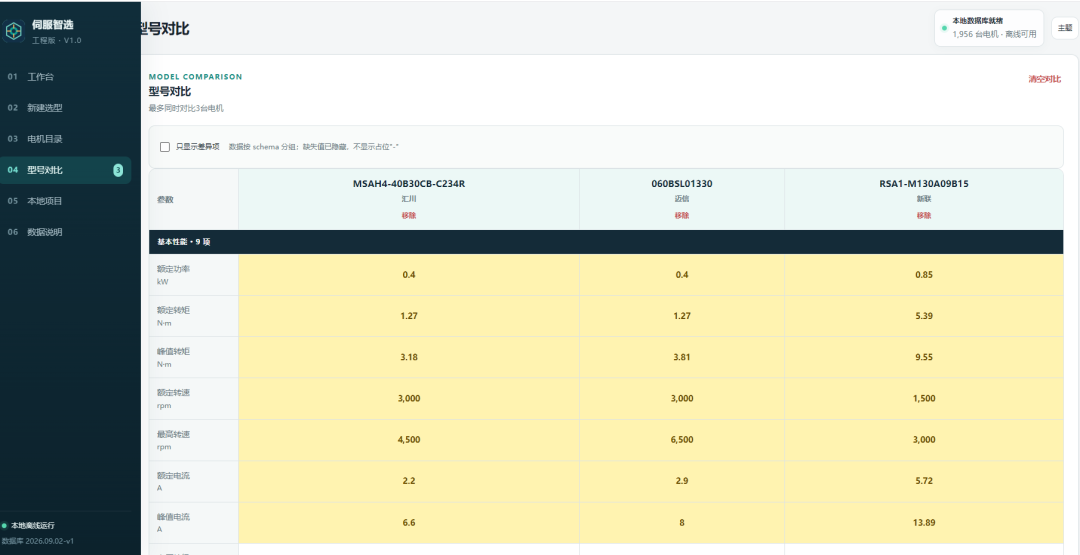

图 11 型号对比——最多同时对比 3 台电机，差异参数自动高亮，跨厂选型一目了然
五、它不是什么——边界先说清楚
方法论讲完了，也得把这套东西的边界交代清楚，免得读者误判：
第一，它不是替代工程师的黑盒。每一步计算结果、每一条备注警告，都能在「数据说明」里追溯到原始样册。最终拍板，仍然是工程师。
第二，它不是"30 秒出方案"的销售工具。4 步走完，一个熟练工程师大约 5~8 分钟，比手动抄写快约 5 倍，但远没到 30 秒。
第三，它不是 SaaS。1,956 条数据全部存在你自己电脑里，不联网、不上传、不与任何云端共享；新版本数据库按 SHA-256 校验后才解锁下载，断网也能跑。

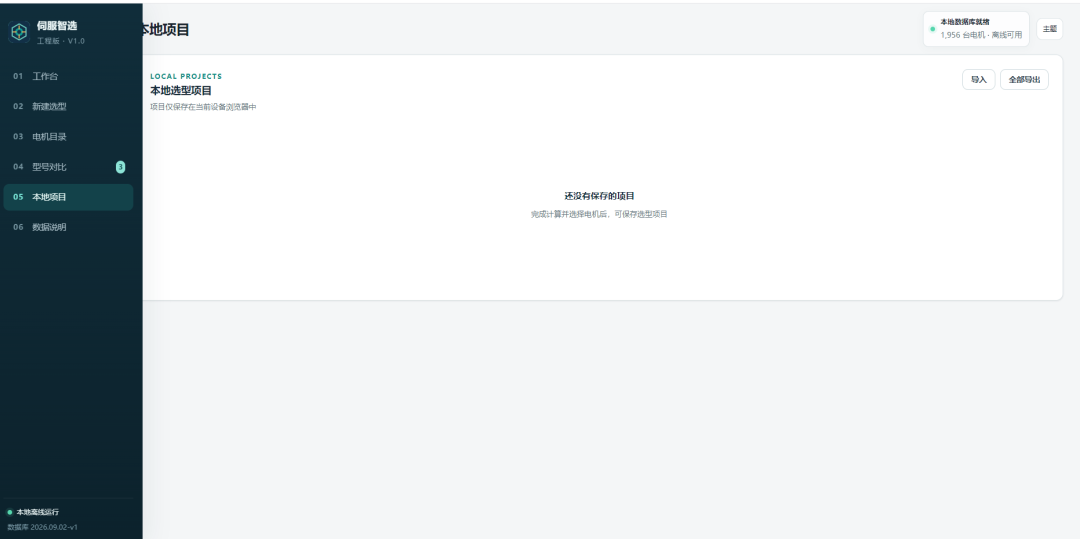

图 12本地项目——所有选型项目仅保存在当前设备，数据不上云
第四，它现在只做伺服电机。无框、BLDC、直线电机都还没进来——原因下一节讲。
六、接下来往哪走
短期（接下来 1~2 个版本）
伺服驱动选型
：现在只选电机，下一步把配套的伺服驱动一起选出来——功率匹配、通讯协议、IO 需求一并考虑； 数据可信度细化
：把 B 级"仅目录索引"按风险再分级，标注哪些是单位差异、哪些是字段缺失； 匹配逻辑校准
：选型记录沉淀之后，匹配与校验规则跟着实际使用持续修正。
中期（3~4 个版本后）
无框电机选型
：机器人、协作臂、医疗设备场景会用到； BLDC 电机选型
：直流无刷，部分小功率场景比伺服更合适。
长期（下下个阶段）
手机版 APP
：现场调试时直接拿出来用； 微 信小程序
：不用装，扫码即开，适合临时选型场景。
为什么是这个顺序？因为伺服是主战场。 无框、轴向磁通这些细分市场的体量比伺服小一到两个数量级，过早铺开功能会分散精力，反而让核心模块做不深。先把伺服这一摊打磨扎实，再谈扩张。
本篇小结
这一讲把跨厂对比的方法论底子铺完了。这是【伺服智选】系列的开篇，后面每一讲都会基于这一篇的原则展开。
1 个方法论原则
没有口径约定，对比是无效的；没有参数校验，候选是有风险的；没有候选池，Top 1 是赌博；没有 Top N 诊断，最终选出来的不一定是最合适的。
3 个反直觉
反直觉 1：惯量比超了 0.1，定位时间可能长 30%+。不是线性，是指数。
反直觉 2：电流裕度 1.5 vs 2.0，电机成本可能差 50%。够用就好，不是越大越稳。
反直觉 3：匹配分 92 但数据等级 C 的型号，不应该选。数据等级 > 匹配分。
4 个算法输出
一次典型选型，算法 会把 1,956 款压成：
324 款"满足"
——硬约束全过，数据等级可接受，进候选池； 7 款"临界"
——参数接近边界，需工程师复核； 404 款"不满足"
——转矩、转速或惯量未过校验； 182 款"数据不足"
——核心字段缺失，无法判断。
917 款进入初选，工程师只看 Top 5。
下一期预告
下一篇文章，V2.0 版本——敬请期待
也想听听一线同行的意见：你在伺服选型里最常踩的是哪个坑？是单位换算、惯量比、电流裕度，还是样册口径对不上？欢迎留言，我会把高频问题整理进 V2.0 的校验规则里。
工具版本：V1.0（本地化运行 / 入库 1,956 款 / 15 家厂商 / 46 份样册来源）
声明：本文为方法论讨论，不含任何试用引导、付费或关注领取类内容。
