2000r/min附近那声“嗡”不是定子呼吸：一台8极48槽120 kW电机的多物理场破案
听到 48 阶低频“嗡嗡”，第一反应是“定子 0 阶呼吸模态撞 12 倍电频力波”。但同济汽车学院苏辉等 2022 年发在《振动与冲击》的论文，拿一台 8 极 48 槽、120 kW / 320 N·m、发卡扁线、6 段分段斜极的车用 IPMSM 做二合一（电机+电驱动桥）系统，把这件事翻了个面：
2000 r/min 附近的 48 阶峰值，不是定子铁心自己振出来的，而是 48 阶电磁力（对应 1600 Hz）把“电机+驱动桥”总成的扭转模态激出来了，驱动桥侧扭振幅值最大。
这篇就把从“硅钢片怎么等效”到“扭转振型怎么被实验抓到”的完整证据链，重讲一遍。
一、定子不能当各向同性块体：叠片+发卡绕组要等效，也要拿敲击试验校准
8 极 48 槽样机参数：峰值 120 kW / 320 N·m，额定 50 kW / 125 N·m，斜极 6 段线性、单段 0.9°，发卡式扁线绕组。
定子铁芯是硅钢片叠压的，轴向（Z）刚度和叠平面内（XOY）差几倍；绕组嵌在齿槽里，不是均匀附质量。直接赋各向同性参数，模态频率能偏 10% 以上。
论文 做法：
铁芯实体按叠压系数等效密度，赋横观各向异性：Ex=Ey≠Ez，Gxy≠Gxz 定子系统再把绕组质量摊到齿部，齿部密度提到 12370 kg/m³，Ex/Ey 提到 290 GPa 灵敏度分析锁定 4 个变量：Ex(Ey)、Ez、Gxy、Gxz；发现 m=0 轴向同相模态只吃 Ex/Gxy，m=1 反相模态才吃 Gxz，Ez 全程不敏感 用激振器敲铁芯、敲定子系统（周向 16 点×轴向 5 圈分批测频响），反调材料参数

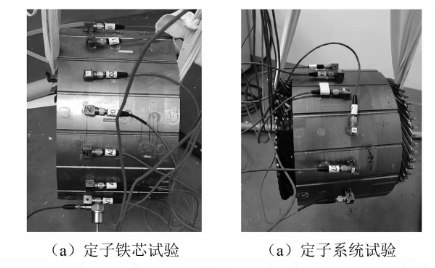

图 1 模态敲击试验

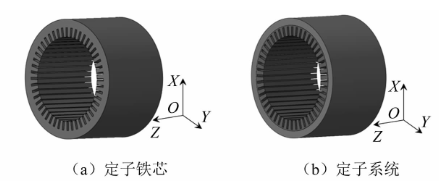

图2 定子等效有限元模型
校准结果（表 4）：铁芯模态仿真误差 ≤1.33%，定子系统 ≤0.66%。不校准这一步，后面声学峰位全错。

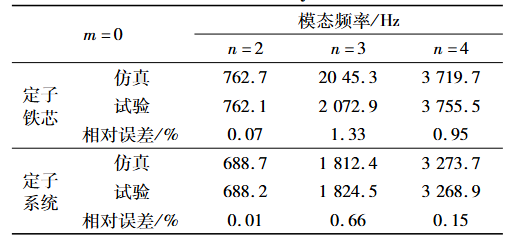

表1 仿真与实验模态对比
二、多物理场耦合流程：电磁力要拓到三维，还要带着切向分量
很多公众 号模型停在这一句：“Maxwell 算径向力 → 贴定子齿面 → 算振动”。这篇往前多走三步：
Maxwell 2D 算各转速工况径向+切向电磁力，双重傅里叶看力波阶次 6 段斜极的 2D 力按轴向位置拓成 3D 分布式力，合成总力文件 电磁网格 ↔ 二合一结构网格（电机+桥壳）空间位置严格对齐，力映射过去 模态叠加法算振动 → 壳体振动映到声学网格 → 声学 FEM 算 1 m 处声压

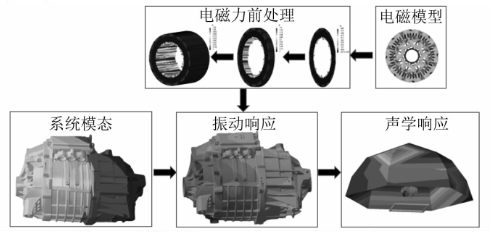

图3 仿真流程图
要点：切向力不忽略——它不直接辐射声，但驱动转矩脉动、激转子系统，低频段贡献躲不掉。
三、48 阶是这台 8 极 48 槽机的“主旋律”
8 极机极对数 p=4，转频 f_r，电频 f0=4f_r：
8 阶 = 极频 48 阶 = 12×电频 = 槽数阶次，含空间 0 阶（呼吸）分量
仿真 5 个 1 m 测点（上/前/后/左/右）全负荷加速：
声压贡献最大的是 8 的整数倍阶次，48 阶几乎全程领跑 48 阶声压随转速：0–7000 r/min 上行，2000 r/min 和 7000 r/min 各一个峰，之后下行 4000 Hz、8000 Hz 附近有共振带（对应定子 4 阶径向模态 ~3268 Hz 与 5 阶 ~4815 Hz 的倍频区）

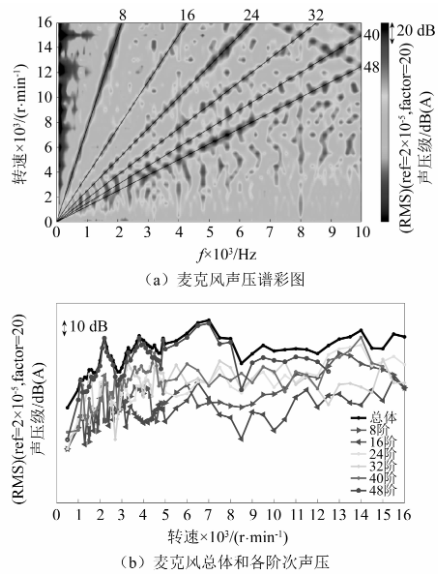

图 4 后方 1 m 声压谱与阶次切片

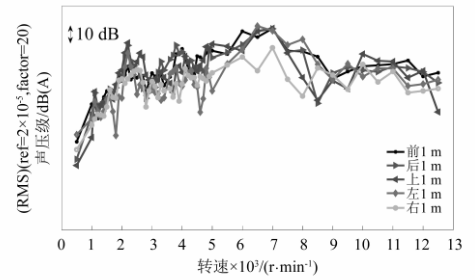

配图 5 五点 48 阶仿真结果
半消声室台架（LMS SCADAS，同样 5 麦克风）一对比——峰位、峰形、随转速趋势几乎重合。

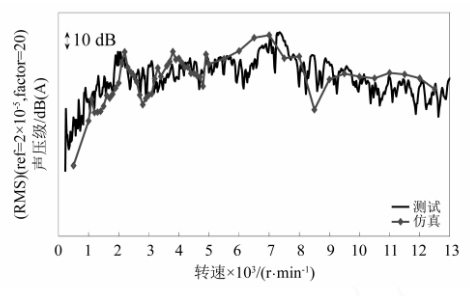

图 6 1m处仿真 vs 实测 48 阶对比
模型准不准，先看 2000 r/min 那个峰仿出来没——仿不出来，后面机理全是空话。
四、2000 r/min 的 48 阶峰：元凶是二合一系统扭转模态
48 阶在 2000 r/min 时对应频率 = 48 × (2000/60) = 1600 Hz。
传统解释会猜“定子 0 阶呼吸模态 ~1600 Hz”？但这台机定子 m=0/n=2 模态实测 688 Hz，n=3 是 1824 Hz，1600 Hz 附近定子自身没有强模态。
论文在壳体表面布 44 个振动传感器做 ODS（工作振型）测试，提取 1600 Hz 成分：
实测 ODS：总成整体扭振，驱动桥侧扭转幅值最大 仿真 ODS：同频率同振型，驱动桥侧扭振最突出 二者振型相关系数高，证明 1600 Hz 是“电机+桥”总成的某阶扭转/弯扭耦合模态

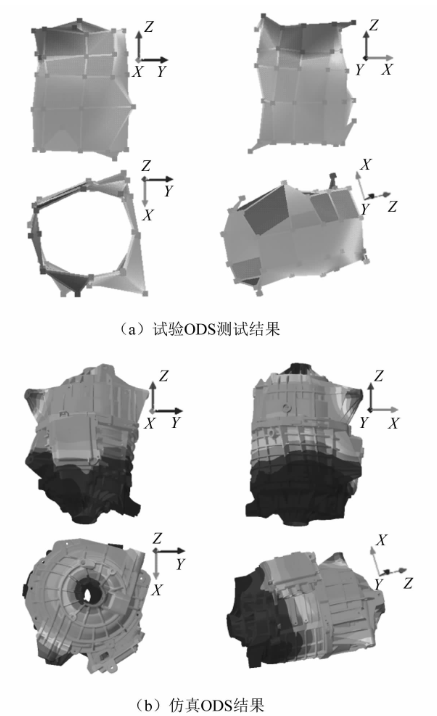

配图 7 ODS 仿真与实测
也就是说：
电磁力是 48 阶不假，但力打在定子上后，通过壳体/端盖/轴承座传到驱动桥，把总成扭转模态（1600 Hz）点起来了；人听到的 2000 r/min 蜂鸣，声源不在定子铁心内圆，而在桥壳扭振辐射。
这也解释了为什么单看“定子子系统”仿真的人，常常把 2000 r/min 峰归咎于定子呼吸——边界条件切少了半台桥，模态池就少了一族弯扭峰。
五、给车用电驱 NVH 的三个硬提醒
定子等效不校准各向异性，后面全转速峰位都偏移
Ex/Gxy 管 m=0 径向模态，Gxz 管 m=1 反相模态；只敲一下就拟合，不如分批周向 16×轴向 5 圈+反调参数。误差控到 1% 内再进声学。 “电机 NVH”早已是“二合一/三合一 NVH”
48 阶低频峰可能来自总成弯扭模态，不是定子呼吸。建模边界至少切到桥壳主减轴承座，否则 1500–2500 Hz 段峰解释不了。 2000 r/min 附近峰别只去斜极/开辅助槽
那些手段削的是电磁力幅值；若峰是总成扭转被激，还得动桥壳加强筋、轴承座刚度、悬置模态——源-路径两头改才掉得下来。
一句话收住
8 极 48 槽车用永磁电机，48 阶噪声贯穿全转速，但 2000 r/min 附近的峰不是定子呼吸模态的锅，是 1600 Hz 二合一系统扭转模态被电磁力点振、驱动桥侧扭得最狠；这个结论靠“各向异性校准 + 场路结构声学耦合 + 消声室 ODS”三层证据锁死，也提醒我们——电车 NVH 到今天，再只盯着定子铁心内那圈力波，已经不够用了。
参考文献：苏辉, 张立军, 孟德建, 徐杰. 车用永磁同步电机电磁振动噪声仿真和试验研究[J]. 振动与冲击, 2022, 41(12): 136-142.
