阶次分析：发动机相关NVH问题的诊断利器
在汽车 NVH 开发中，发动机及旋转机械相关的噪声与振动问题占据着相当大的比重。这类问题的核心特征是其频率成分与转速紧密耦合，传统的定频分析难以直观揭示问题根源。阶次分析（Order Analysis）正是为此而生，它能够从 OptiStruct 或 Nastran 的频率响应分析结果中，专门生成并后处理与发动机阶次相关的数据，帮助工程师快速定位问题。
什么是阶次分析
阶次分析工具用于从 OptiStruct 或 Nastran 频率响应分析结果中，生成并后处理与发动机阶次相关的数据。它将频率域的结果按照发动机阶次进行重新组织和提取，使工程师能够聚焦于特定阶次的贡献，而非被宽频响应所淹没。
核心价值：阶次分析将复杂的频率响应结果，按照发动机工作机理重新映射，让"哪个阶次在捣乱"一目了然，是发动机相关 NVH 问题诊断的关键起点。
理论基础：阶次与发动机点火频率
发动机相关噪声和振动问题通常与发动机阶次相关。阶次是发动机基本点火频率的谐波倍数。以四冲程发动机为例，每个气缸在两转内完成一次做功，因此基本点火频率与发动机转速、气缸数直接相关。
对于直列四缸发动机，其二阶次（2 阶）对应不平衡惯性力的主频，是最常见的激励阶次；而半阶次（0.5 阶、1.5 阶等）则与点火间隔、扭矩脉动相关。理解这些阶次的物理来源，是诊断问题的前提。
关键认知：理解阶次内容是识别导致问题的物理现象的关键。不同阶次对应不同的激励机理，例如 2 阶对应惯性力不平衡，4 阶可能对应扭矩脉动，半阶次则与点火顺序相关。
阶次的物理意义
1.整数阶次
：与发动机旋转部件的机械不平衡直接相关，是最主要的激励来源 2.分数阶次
：与点火、燃烧及扭矩波动相关，反映发动机工作循环的不均匀性 3.高阶次
：通常与高频噪声、齿轮啮合等机理相关，在结构传播噪声中较为突出
工作流程总览
阶次分析的工作流程分为三个核心阶段：Load（加载）→ Display（显示）→ Study（研究）。每个阶段都有明确的目标和操作方式，下面逐一展开。
第一步：Load 加载阶段

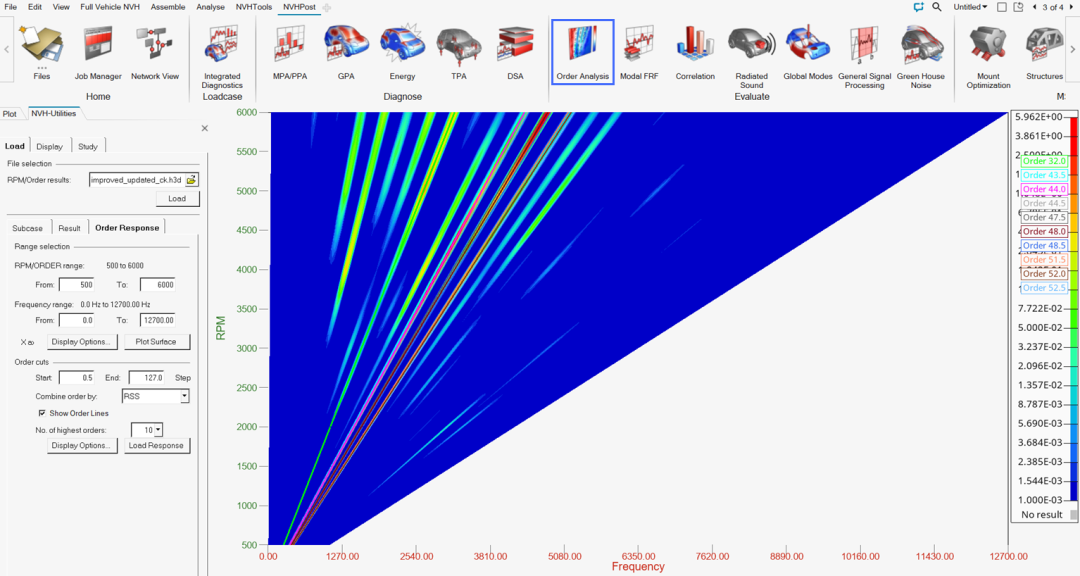

在加载阶段，工程师需要选择包含频率响应分析结果的文件（通常为 H3D 或 OP2 格式），并指定参与阶次分析的子工况与结果类型。关键操作包括：
•
选择结果文件并确认频率响应子工况 •
定义感兴趣的阶次范围与阶次步长 •
指定参考转速与阶次-频率映射关系
第二步：Display 显示阶段

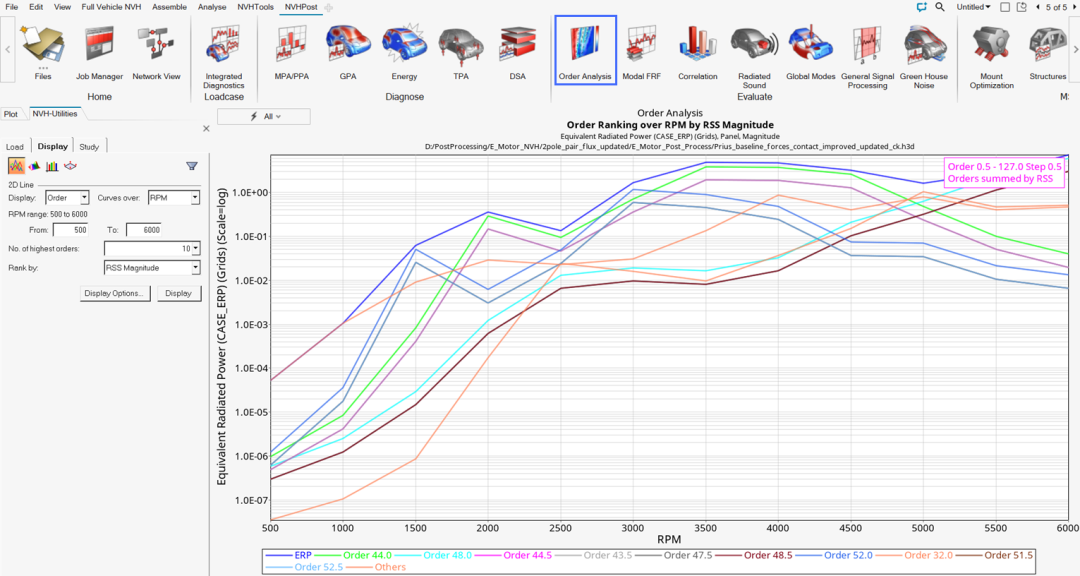

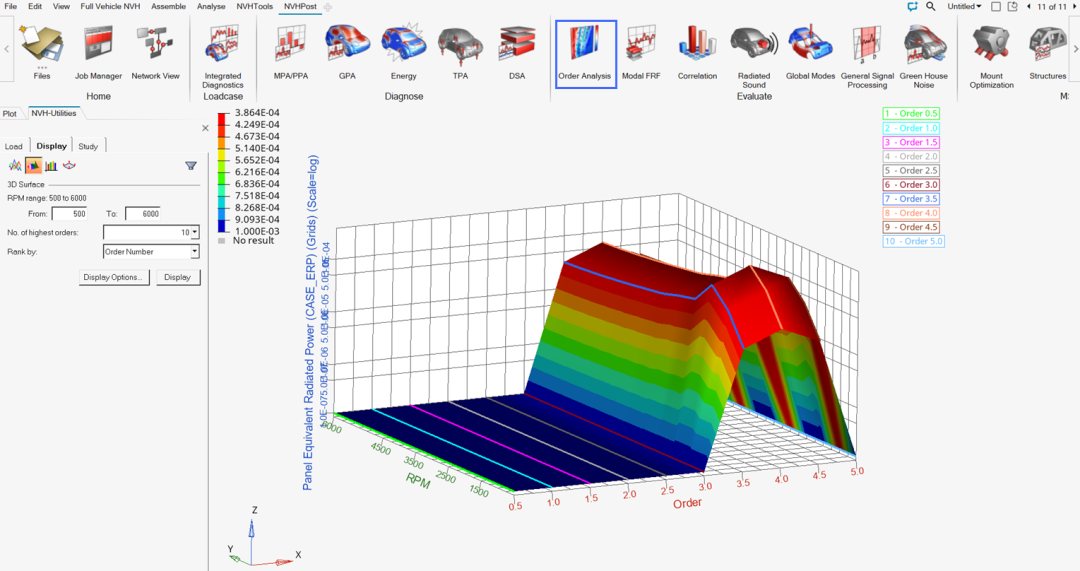

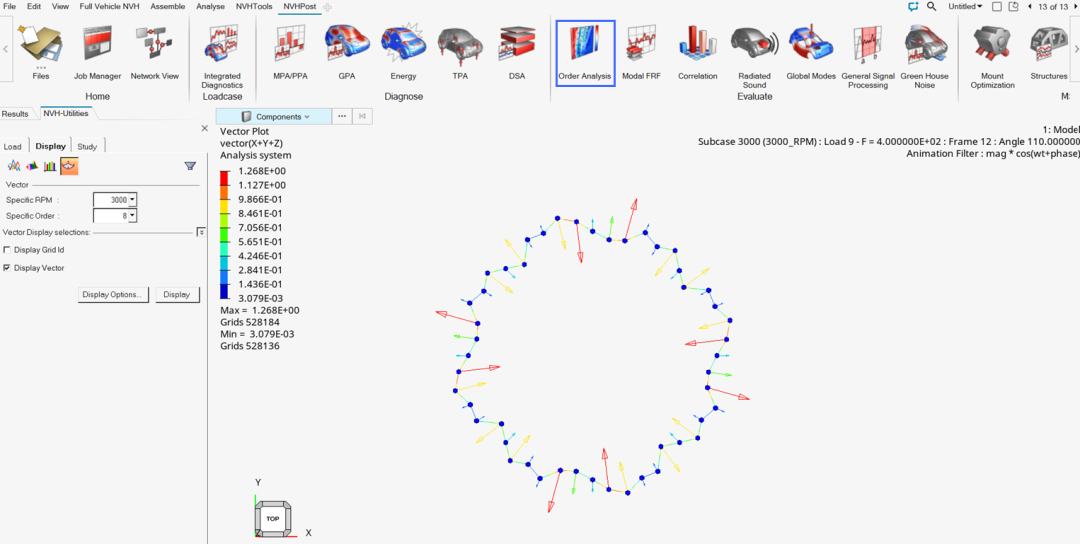

显示阶段提供多种可视化方式，帮助工程师从不同角度审视阶次数据。常用的显示方式包括二维曲线图、柱状图和三维曲面图。

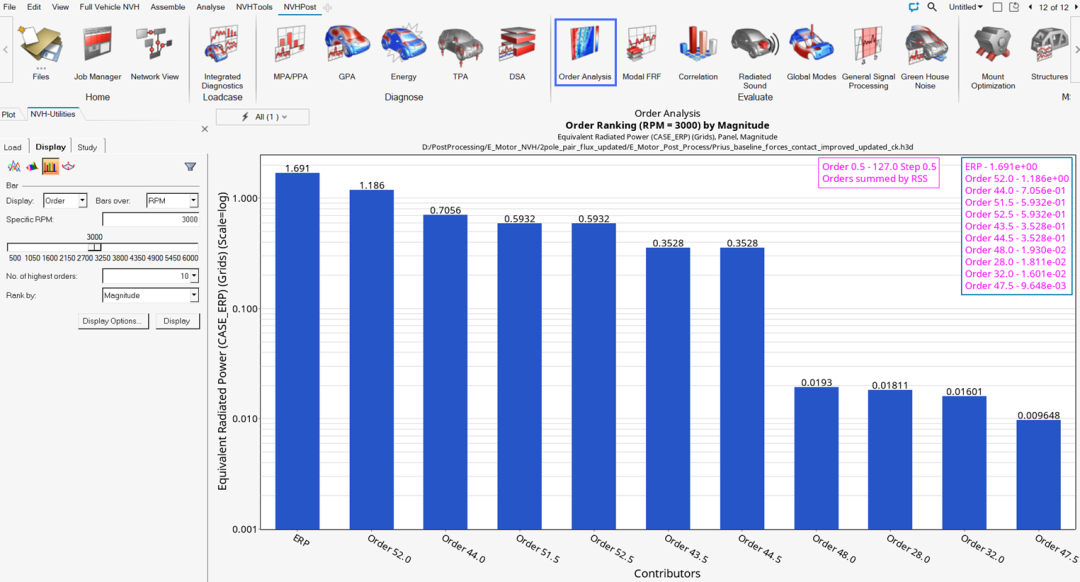

排序功能允许工程师按照阶次贡献大小对结果进行排序，快速识别主导阶次。这在面对数十个阶次时尤为重要，能够有效缩小问题排查范围。
第三步：Study 研究阶段

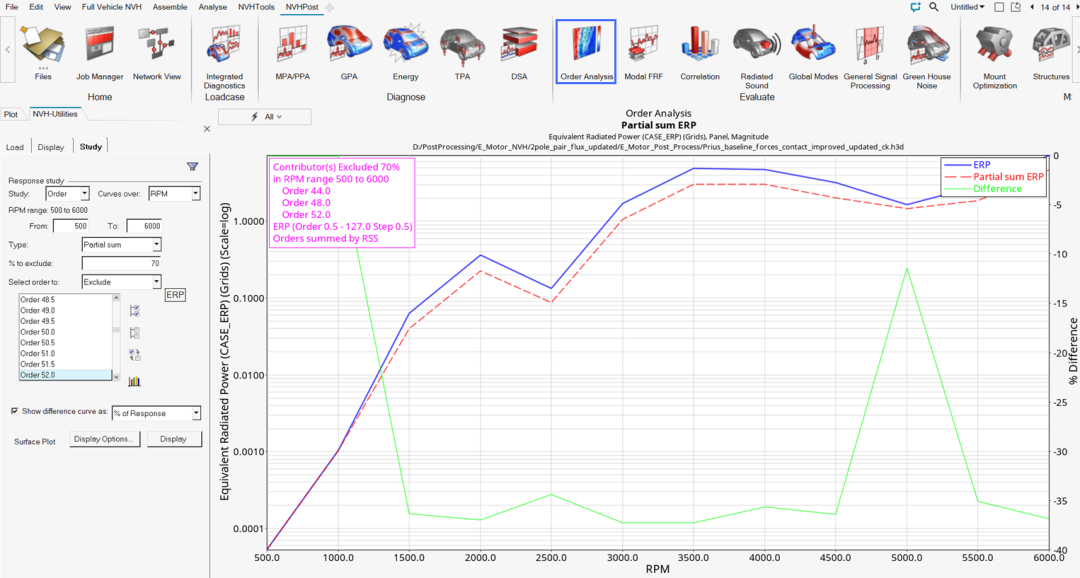

研究阶段是阶次分析的深度应用环节，提供两种主要分析模式：Partial Sum（部分求和）和Order Overlay（阶次叠加）。
部分求和模式可以将选定阶次范围内的能量进行累加，评估某一阶次群组的总体贡献；阶次叠加模式则将多个阶次的响应曲线叠加在同一坐标系中，便于对比分析。这两种模式在发动机整车 NVH 问题排查中非常实用。
发动机 NVH 实战建议
实战提示：在分析发动机相关 NVH 问题时，建议首先关注 0.5、1、1.5、2、4 等关键阶次。其中 2 阶通常是四缸机的主要激励，若 2 阶响应异常偏高，应优先排查悬置解耦与车身局部共振。
1.建立阶次-机理对应关系
：在分析前明确每个阶次的物理来源，避免盲目追求数值而忽略机理 2.结合转速工况
：阶次分析应与发动机转速扫描结合，关注共振转速点附近的阶次放大 3.分层定位
：先用三维曲面总览全局，再用柱状图定位主导阶次，最后用二维曲线深入细节 4.交叉验证
：将阶次分析结果与模态参与因子、能量分布等工具结合，形成完整的问题诊断链
小结：阶次分析是发动机 NVH 诊断的"听诊器"。通过 Load-Display-Study 三步工作流，工程师能够将宽频频率响应转化为清晰的阶次图谱，快速锁定问题阶次与物理机理，为后续优化指明方向。
