ABAQUS毛毛虫仿真源文件免费分享

今天给大家带来的是毛毛虫爬行仿真，采用ABAQUS的显示动力学，模型会在文末给到大家，限时七天免费领取，希望大家能在文末给一个点赞。



（图片源自网络）

仿真源于现实，上图中的“毛毛虫”是由纸张裁剪折叠而成，用吸管在后面吹起，气流的压强和纸张对地面的摩擦力，让“毛毛虫”开始孤勇（蛄蛹）前进。

博主觉得很有意思，就用ABAQUS对这个小玩具进行仿真，结果动画如下图。



（仿真动画）

整个模拟非常简单，有手就行。地面就解析刚体，直接固定，下图是毛毛虫的材料，属性默认即可。厚度给个0.2mm，单位制，毫米\吨\秒。



比较重要的是接触里的摩擦属性设置，静摩擦，动摩擦，还有衰减系数如下图设置，接触给个通用全接触就行。

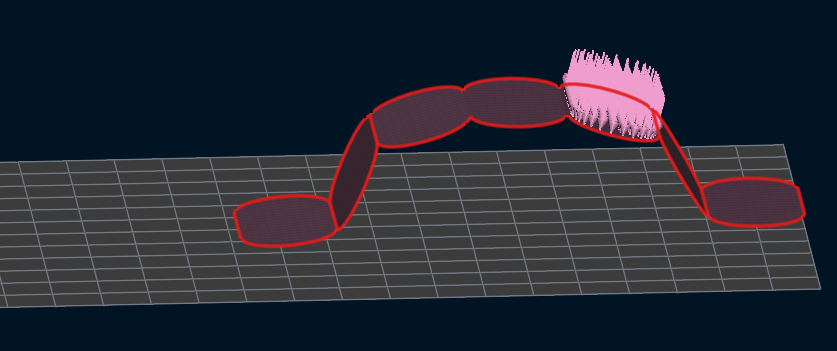

压强施加位置如下

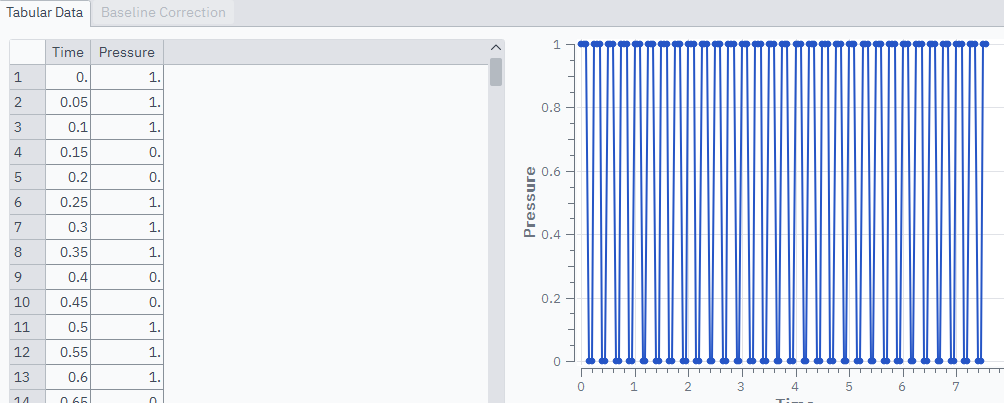

压强施加大小为0.017Mpa,幅值曲线如下图，横坐标是时间，纵坐标是压强的大小，在0和1之间有规律的循环。



剩下的重力，解析刚体，分析步，相信大家也都可以自己设置，这里就不再赘述了，模型获取方式，后台私信“毛毛虫”即可获取百度云链接，或者直接加入博主的知识星球自行下载海量仿真源文件。
