拯救EMI问题的"铁三角"：电感、磁珠、电容

一、三者的本质区别——一句话讲透

这三种器件的核心差异不在于"能不能滤波"，而在于怎么处理噪声能量：

• 电感：反射式滤波——将噪声能量反射回去，可能在电路中造成二次干扰
• 磁珠：吸收式滤波——将噪声能量转化为热能消耗掉，不会产生二次干扰
• 电容：旁路式滤波——为噪声提供一条低阻抗的"短路"路径，让噪声绕过敏感电路

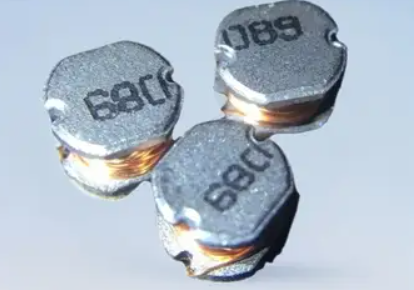

二、电感——低频传导干扰的"克星"

电感基于法拉第电磁感应定律工作：当电流变化时，电感产生反向电动势阻止电流变化。对直流和低频信号，电感呈现低阻抗（近乎短路）；对高频信号，阻抗随频率线性增大：

XL = 2πfL

其中f为频率，L为电感量。频率越高、电感量越大，阻抗越大。

电感的阻抗曲线有一个显著特征——谐振尖峰：

• 低频段：阻抗随频率线性上升（感性区域）
• 自谐振频率（SRF）处：阻抗达到最大值（Q值越高，尖峰越尖锐）
• 超过SRF后：寄生电容主导，阻抗反而下降（容性区域）


这意味着电感只在SRF以下有效，超过SRF后滤波能力急剧下降。

• 高频失效：超过SRF后阻抗下降，对100MHz以上的辐射干扰几乎无效
• 反射噪声：电感将噪声反射回去，可能在电路中引起谐振或二次干扰
• 与电容组合可能自激：电感和电容都是储能元件，LC组合在某些条件下可能产生自激振荡
• 体积大：大电感量的电感体积较大，不适合高密度PCB

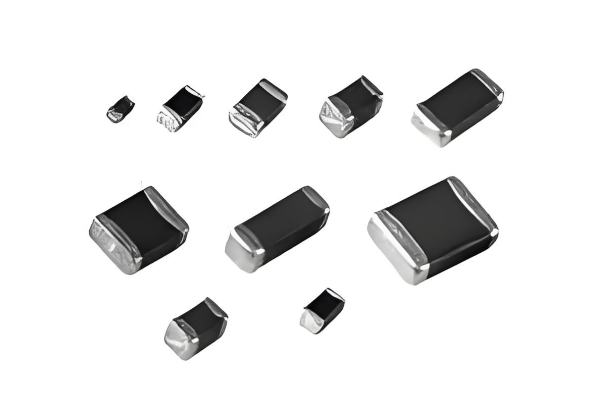

三、磁珠——高频辐射干扰的"终结者"

磁珠由铁氧体材料（铁镁合金或铁镍合金）制成，等效模型为电阻与电感的并联：

• 低频段：电感阻抗很低，电阻被电感"短路"，磁珠整体呈低阻抗，有用信号几乎无损耗通过
• 高频段：电感阻抗急剧升高，电流被迫流过电阻支路，高频噪声能量被转化为热能消耗掉

这就是磁珠与电感最本质的区别：电感反射噪声，磁珠吸收噪声。磁珠不会产生二次干扰，也不会与电容产生自激。

磁珠的阻抗曲线与电感截然不同：

• 没有尖锐的谐振峰：曲线平滑宽缓，在很宽的频率范围内都能保持较高阻抗
• 标称方式不同：磁珠以"Ω@100MHz"标称（如600Ω@100MHz），而不是用亨利（H）
• 电阻性分量主导高频：在高频段，磁珠的阻抗主要由电阻分量构成，这意味着噪声被真正"消耗"了

• 不适用于低频干扰：磁珠在低频段阻抗很低，对150kHz~数MHz的传导干扰效果有限
• 大电流场景受限：普通贴片磁珠额定电流较小，大电流电源线需选用专用大电流磁珠或改用电感
• 不能替代良好的PCB设计：磁珠是"止损"手段，无法修复根本性的布局布线问题

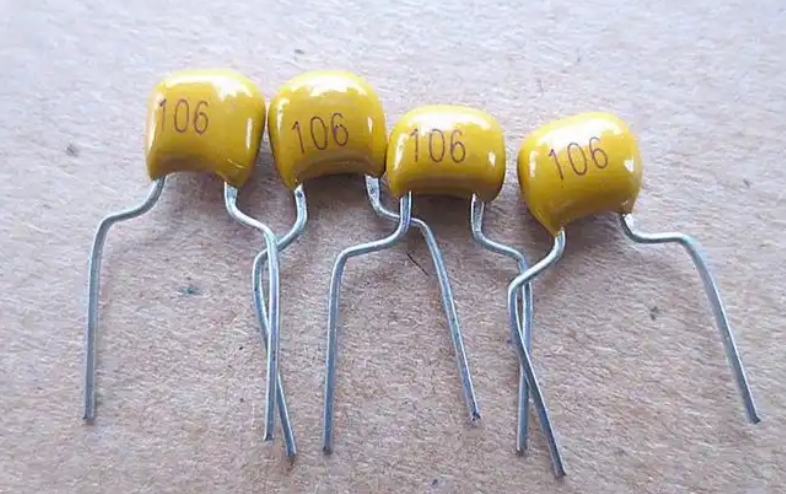

四、电容——噪声旁路的"泄洪道"

电容的阻抗与频率成反比：

XC = 1/(2πfC)

频率越高，容抗越小。电容为高频噪声提供一条低阻抗的回流路径，将噪声"短路"到地，使其绕过敏感电路。

理想电容的阻抗随频率单调下降，但实际电容存在寄生参数，其等效模型为：

实际电容 = 理想电容C + 等效串联电感ESL + 等效串联电阻ESR

这导致实际电容的阻抗曲线呈V字形：

• 低频段：容抗主导，阻抗随频率升高而下降
• 自谐振频率（SRF）：容抗 = 感抗，阻抗最小（等于ESR），滤波效果最佳
• 高频段（超过SRF）：ESL主导，电容变成"电感"，阻抗随频率升高而增大，完全失去滤波能力


这意味着：在GHz频段，一个0201封装的0.1nF电容可能比0805封装的10nF电容更有效，尽管容量小了100倍。

在电源EMI滤波器中，电容按安规要求分为两类：

Y电容的容量受漏电流限制（通常≤4.7nF），因为Y电容直接连接在带电导体和大地之间，容量过大会导致漏电流超标，危及人身安全。

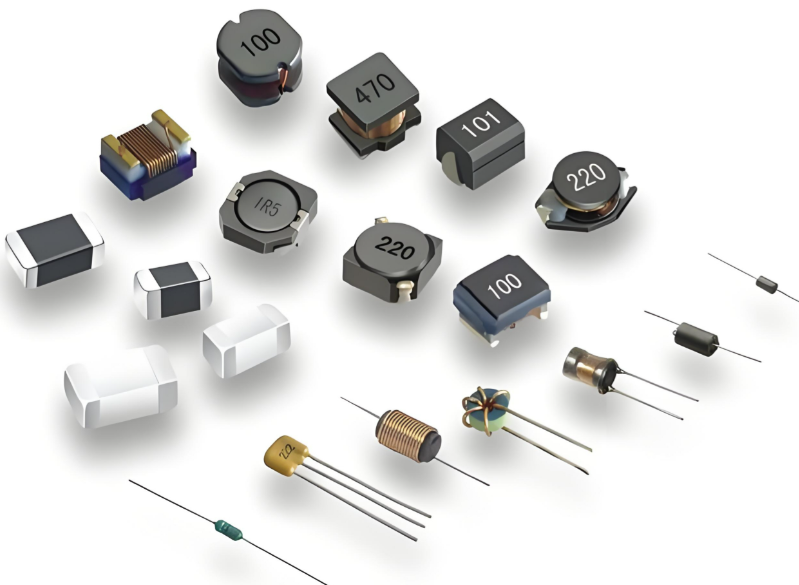

五、"铁三角"的协同作战——组合拓扑

三种器件单独使用各有局限，组合使用才能覆盖从低频到高频的全频段噪声抑制。

噪声源 ──[电感L]──┬──[电容C]── 负载                   │                  GND

• 原理：电感阻挡高频噪声通过，电容为噪声提供旁路到地的路径
• 截止频率：f₀ = 1/(2π√LC)
• 滤波斜率：-40dB/dec（二阶）
• 适用场景：电源输入端传导发射抑制（150kHz~30MHz）
• 注意：LC组合可能产生谐振，需在电容上串联小电阻（阻尼电阻）抑制谐振峰

噪声源 ──[电容C1]──[电感L]──[电容C2]── 负载              │                    │             GND                  GND

• 滤波斜率：-60dB/dec（三阶）
• 适用场景：对滤波深度要求更高的电源入口
• 设计要点：C1和C2的SRF应错开，覆盖更宽频段

噪声源 ──[磁珠FB]──┬──[电容C]── 负载                    │                   GND

• 原理：磁珠吸收高频噪声转化为热能，电容为残余噪声提供旁路
• 优势：磁珠是耗能元件，不会与电容产生自激振荡
• 适用场景：芯片电源引脚去耦、高速信号线滤波、EMI整改

L ──[共模扼流圈]──┬──[X电容]──┬── L'N ──[共模扼流圈]──┘            ├── N'                               │                         [Y电容]                               │                              PE

• 共模扼流圈：抑制共模干扰（L和N同方向的噪声电流）
• X电容：抑制差模干扰（L和N反方向的噪声电流）
• Y电容：为共模噪声提供对地回流路径
• 适用场景：开关电源输入端、设备电源入口——这是通过CE认证的标准配置

噪声源 ──┬──[10μF电解]──┬── 负载         ├──[0.1μF MLCC]──┤         ├──[1nF MLCC]────┤         └──[100pF MLCC]──┘              │              │             GND            GND

• 原理：不同容量的电容SRF不同，并联后覆盖更宽的频率范围
• 布局要点：小电容（高频）靠近噪声源放置，大电容（低频）靠近电源入口
• 注意：并联电容的容量比值建议≥10:1，避免SRF过于接近导致反谐振峰

六、选型决策流程——面对EMI问题怎么选？

七、常见误区与避坑指南

磁珠阻抗过大会导致：

• 电源轨压降增大（DCR增大）
• 信号边沿变缓（高速信号畸变）
• 瞬态电流供应不足（芯片供电不稳）

正确做法：根据噪声频段选择阻抗峰值匹配的磁珠，而非一味追求大阻抗。

大容量电容的ESL大、SRF低，对高频噪声反而无效。在GHz频段，一个小封装的小容量电容比大封装的大容量电容更有效。

虽然外观相似，但工作机理完全不同：

• 电感在低频段有效，磁珠在高频段有效
• 电感反射噪声，磁珠吸收噪声
• 电感与电容组合可能自激，磁珠与电容组合不会
• 电感用于电源储能和传导滤波，磁珠用于信号线辐射抑制

0Ω电阻在全频段阻抗都很低（仅几十mΩ），几乎没有滤波能力。磁珠在高频段可达数百Ω的阻抗。0Ω电阻仅用于跳线或调试占位，不能用于EMI滤波。

滤波器的效果高度依赖安装方式：

• 电容的接地引线越长，ESL越大，高频效果越差
• 磁珠远离噪声源时，两者之间的PCB走线可能成为辐射天线
• 滤波器输入输出线捆在一起时，噪声会直接耦合绕过滤波器

八、实战案例——三种典型EMI问题的"铁三角"解法

问题：CE测试在150kHz~5MHz频段超标8dB

分析：低频段超标，属于差模+共模混合干扰

解法：

• 电源入口加共模扼流圈（锰锌铁氧体，电感量≥10mH）
• 加X2电容（0.1μF~0.47μF）跨接L-N
• 加Y2电容（2.2nF~4.7nF）L-PE和N-PE
• 必要时在输出端加差模电感+π型LC滤波

问题：RE测试在120MHz、180MHz、240MHz处出现窄带尖峰（80MHz时钟的谐波）

分析：时钟信号的高频谐波通过PCB走线和线缆辐射

解法：

• 时钟源端串联22~100Ω阻尼电阻（减缓边沿，降低谐波幅度）
• 时钟线上串联磁珠（镍锌型，600Ω@100MHz）
• 时钟线包地处理，两侧铺地并打接地过孔
• 启用芯片展频功能（SSC），分散频谱能量

问题：USB数据线在125MHz（USB 2.0基频的倍数）处辐射超标

分析：USB高速信号（480Mbps）的谐波通过数据线辐射

解法：

• USB D+/D-线上各串联一颗磁珠（镍锌型，120Ω@100MHz，注意不能影响信号完整性）
• USB VBUS线上加磁珠（600Ω@100MHz）+ 1nF旁路电容
• USB屏蔽线采用360°环形端接
• 连接器外壳多点接地到机壳

九、"铁三角"能力边界总结

📌 总结：电感、磁珠、电容之所以被称为EMI整改的"铁三角"，是因为它们分别覆盖了不同频段和不同干扰类型的抑制需求——电感主攻低频传导、磁珠主攻高频辐射、电容提供全频段的旁路通道。三者单独使用各有局限，组合使用才能构建完整的EMI防线。选型时牢记三个原则：频率决定器件类型，阻抗曲线决定具体型号，安装方式决定最终效果。再好的器件，如果安装位置不对、接地引线过长、与噪声源距离太远，效果都会大打折扣。
